预应力梁等的修改)

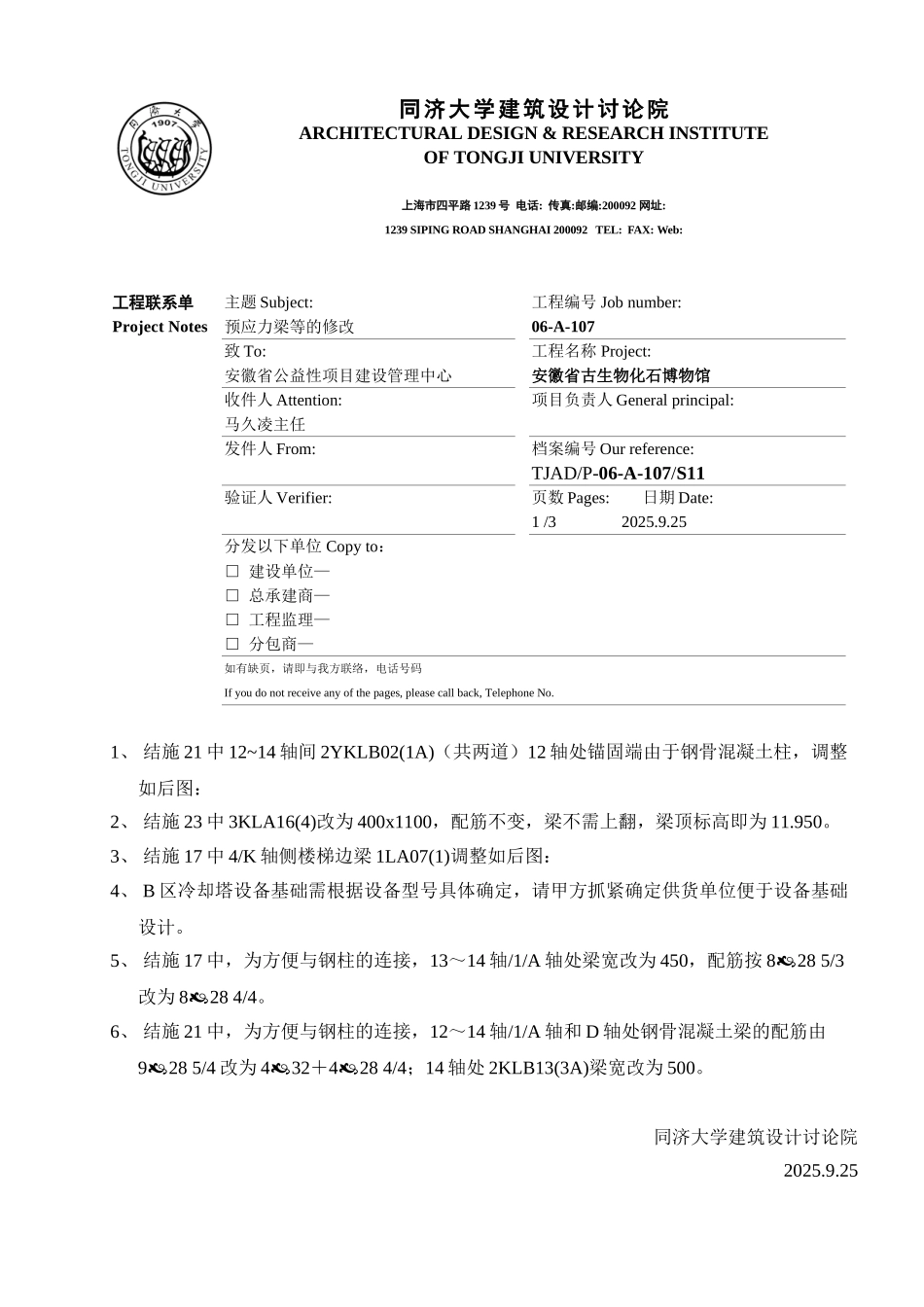

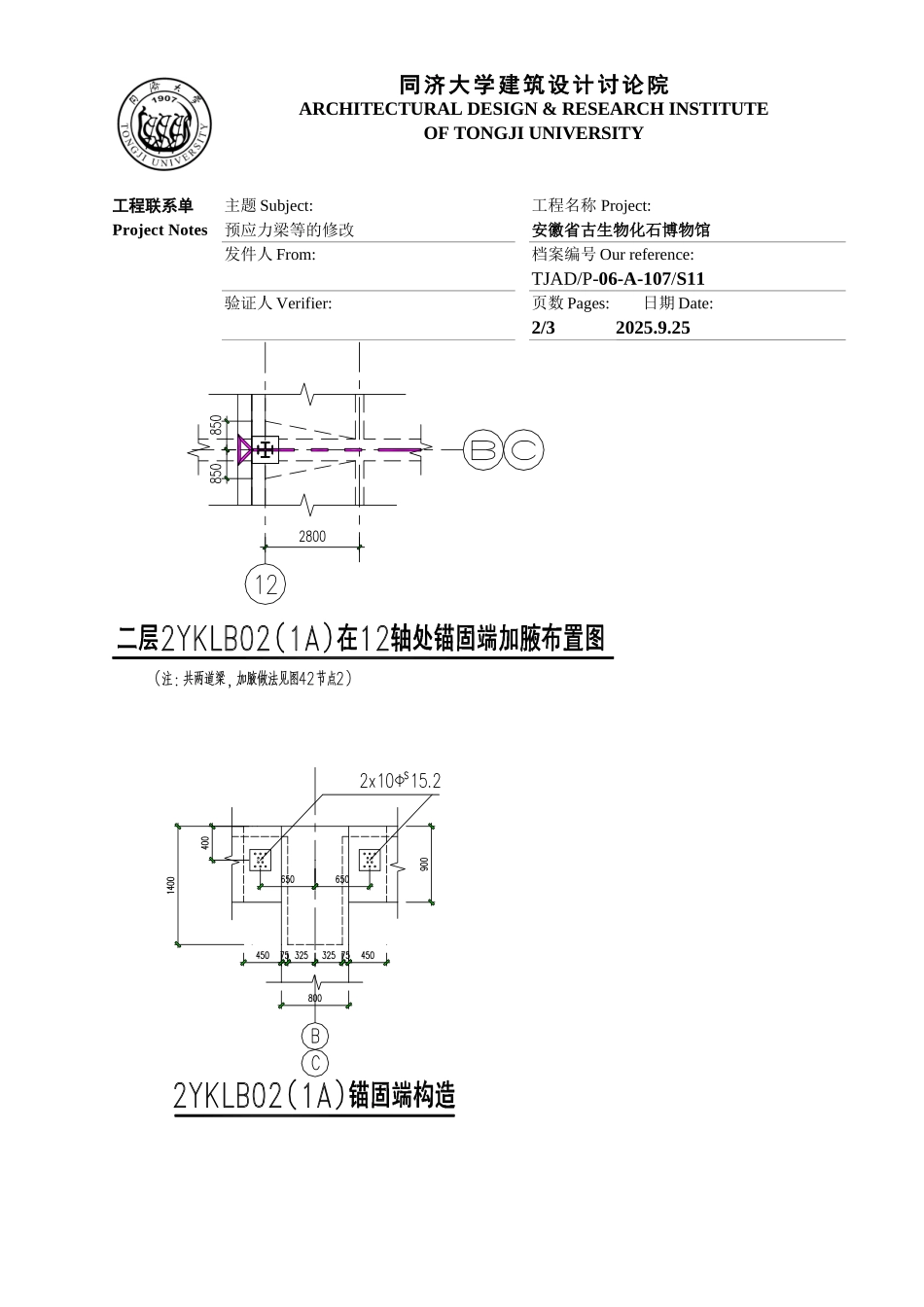

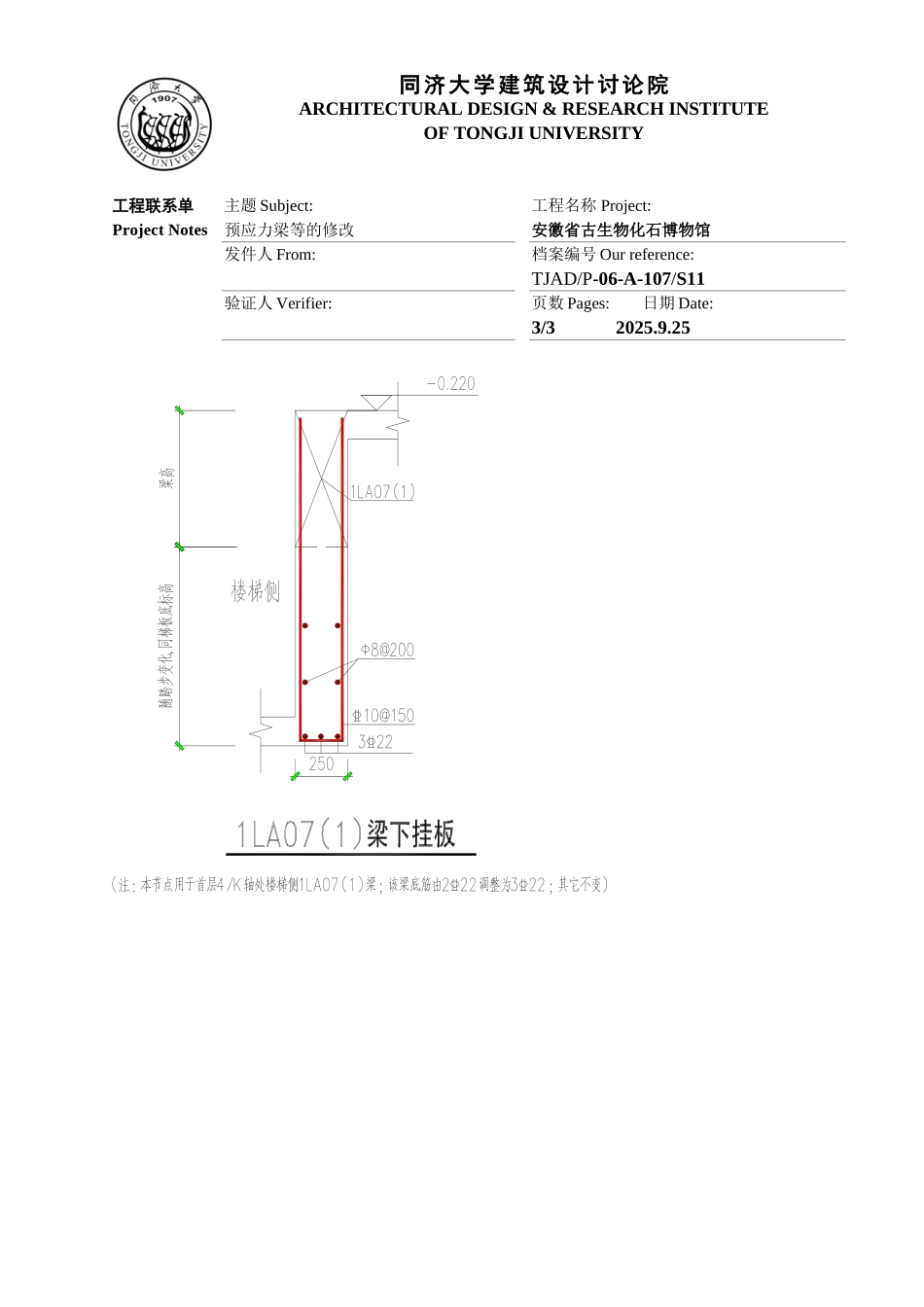

同济大学建筑设计讨论院ARCHITECTURAL DESIGN & RESEARCH INSTITUTE OF TONGJI UNIVERSITY 上海市四平路 1239 号 电话: 传真:邮编:200092 网址: 1239 SIPING ROAD SHANGHAI 200092 TEL: FAX: Web: 工程联系单Project Notes主题 Subject:预应力梁等的修改工程编号 Job number:06-A-107致 To:安徽省公益性项目建设管理中心工程名称 Project:安徽省古生物化石博物馆收件人 Attention:马久凌主任项目负责人 General principal:发件人 From:档案编号 Our reference:TJAD/P-06-A-107/S11验证人 Verifier:页数 Pages: 日期 Date:1 /3 2025.9.25 分发以下单位 Copy to：□ 建设单位—□ 总承建商—□ 工程监理—□ 分包商— 如有缺页，请即与我方联络，电话号码If you do not receive any of the pages, please call back, Telephone No. 1、 结施 21 中 12~14 轴间 2YKLB02(1A)（共两道）12 轴处锚固端由于钢骨混凝土柱，调整如后图：2、 结施 23 中 3KLA16(4)改为 400x1100，配筋不变，梁不需上翻，梁顶标高即为 11.950。3、 结施 17 中 4/K 轴侧楼梯边梁 1LA07(1)调整如后图：4、 B 区冷却塔设备基础需根据设备型号具体确定，请甲方抓紧确定供货单位便于设备基础设计。5、 结施 17 中，为方便与钢柱的连接，13～14 轴/1/A 轴处梁宽改为 450，配筋按 828 5/3改为 828 4/4。6、 结施 21 中，为方便与钢柱的连接，12～14 轴/1/A 轴和 D 轴处钢骨混凝土梁的配筋由928 5/4 改为 432＋428 4/4；14 轴处 2KLB13(3A)梁宽改为 500。同济大学建筑设计讨论院2025.9.25同济大学建筑设计讨论院ARCHITECTURAL DESIGN & RESEARCH INSTITUTE OF TONGJI UNIVERSITY 工程联系单Project Notes主题 Subject:预应力梁等的修改工程名称 Project:安徽省古生物化石博物馆发件人 From:档案编号 Our reference:TJAD/P-06-A-107/S11验证人 Verifier:页数 Pages: 日期 Date:2/3 2025.9.25同济大学建筑设计讨论院ARCHITECTURAL DESIGN & RESEARCH INSTITUTE OF TONGJI UNIVERSITY 工程联系单Project Notes主题 Subject:预应力梁等的修改工程名称 Project:安徽省古生物化石博物馆发件人 From:档案编号 Our reference:TJAD/P-06-A-107/S11验证人 Verifier:页数 Pages: 日期 Date:3/3 2025.9.25
