高压变配电工程施工组织设计

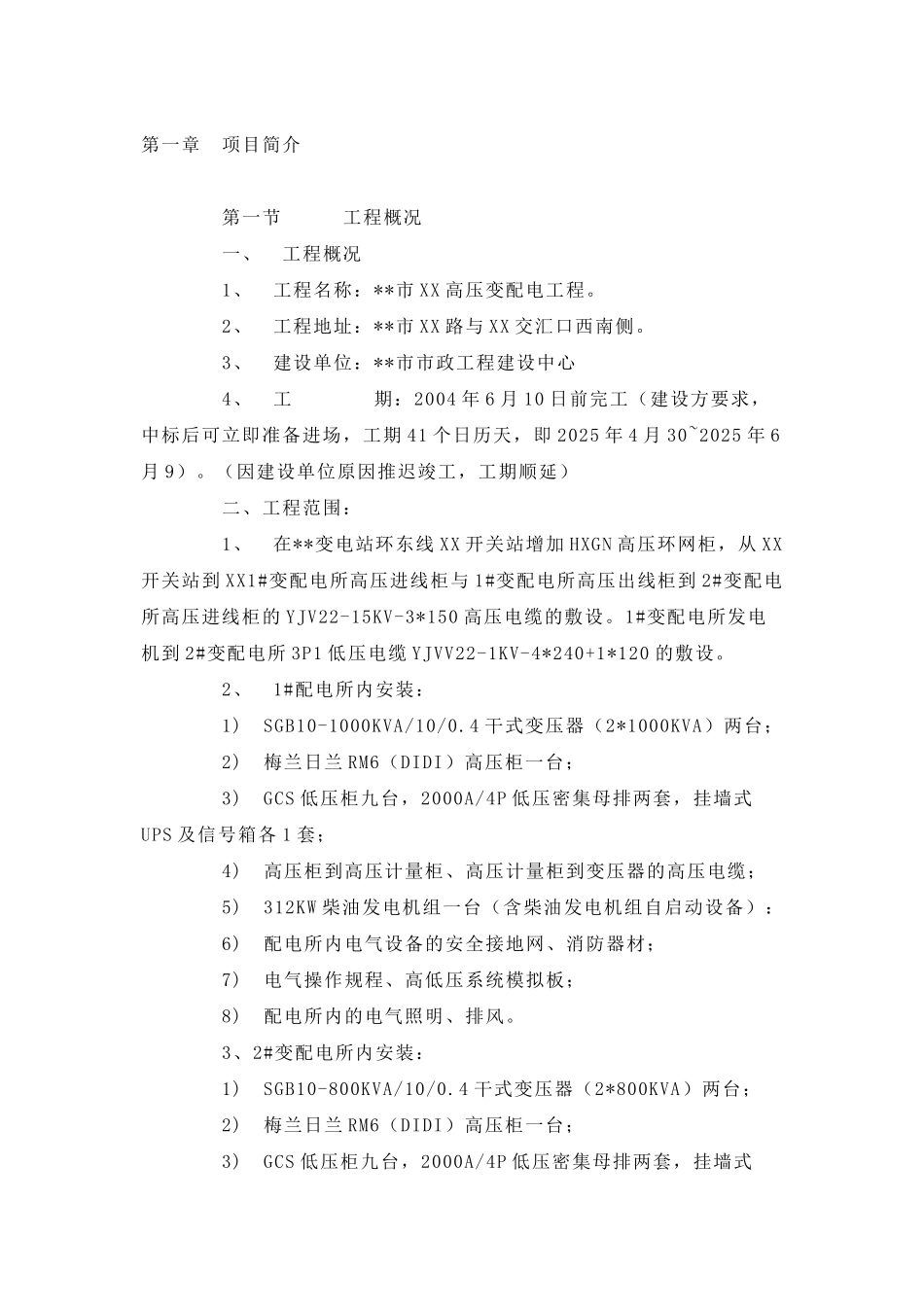

第一章 项目简介 第一节 工程概况 一、 工程概况 1、 工程名称：**市 XX 高压变配电工程。 2、 工程地址：**市 XX 路与 XX 交汇口西南侧。 3、 建设单位：**市市政工程建设中心 4、 工 期：2004 年 6 月 10 日前完工（建设方要求，中标后可立即准备进场，工期 41 个日历天，即 2025 年 4 月 30~2025 年 6月 9）。（因建设单位原因推迟竣工，工期顺延） 二、工程范围： 1、 在**变电站环东线 XX 开关站增加 HXGN 高压环网柜，从 XX开关站到 XX1#变配电所高压进线柜与 1#变配电所高压出线柜到 2#变配电所高压进线柜的 YJV22-15KV-3*150 高压电缆的敷设。1#变配电所发电机到 2#变配电所 3P1 低压电缆 YJVV22-1KV-4*240+1*120 的敷设。 2、 1#配电所内安装： 1) SGB10-1000KVA/10/0.4 干式变压器（2*1000KVA）两台； 2) 梅兰日兰 RM6（DIDI）高压柜一台； 3) GCS 低压柜九台，2000A/4P 低压密集母排两套，挂墙式UPS 及信号箱各 1 套； 4) 高压柜到高压计量柜、高压计量柜到变压器的高压电缆； 5) 312KW 柴油发电机组一台（含柴油发电机组自启动设备）： 6) 配电所内电气设备的安全接地网、消防器材； 7) 电气操作规程、高低压系统模拟板； 8) 配电所内的电气照明、排风。 3、2#变配电所内安装： 1) SGB10-800KVA/10/0.4 干式变压器（2*800KVA）两台； 2) 梅兰日兰 RM6（DIDI）高压柜一台； 3) GCS 低压柜九台，2000A/4P 低压密集母排两套，挂墙式UPS 及信号箱各 1 套； 4) 高压柜到高压计量柜、高压计量柜到变压器的高压电缆； 5) 配电所内电气设备的安全接地网、消防器材； 6) 电气操作规程、高低压系统模拟板； 7) 配电所内的电气照明、排风。 三、工程保修期： 1、 综合验收合格并交付使用之日起计两年。 第二节 施工的总体设想 **市**XX 是**市 XX 旅游风景区新增景观，改善旅游风景区景观、商业环境。为了给**市增加一道漂亮的风景线，我公司一定尽自己最大的努力，按质按量按时的完成该项工程，为进展**做出一份贡献。根据该项工程的特点结合我公司自身情况，考虑从以下几方面入手以保证工程的顺利完工。 1、施工前准备：为了能按质按量准时完成工程，必需作好开工前准备，首先是确定以总经理为首的可靠的项目管理小组，认真学习图纸并认真考察现场结合自身特点，制定出可行的、全面的、细致的施工方案，组织相应的人力、物资...
