高压配电装置安装作业指导书

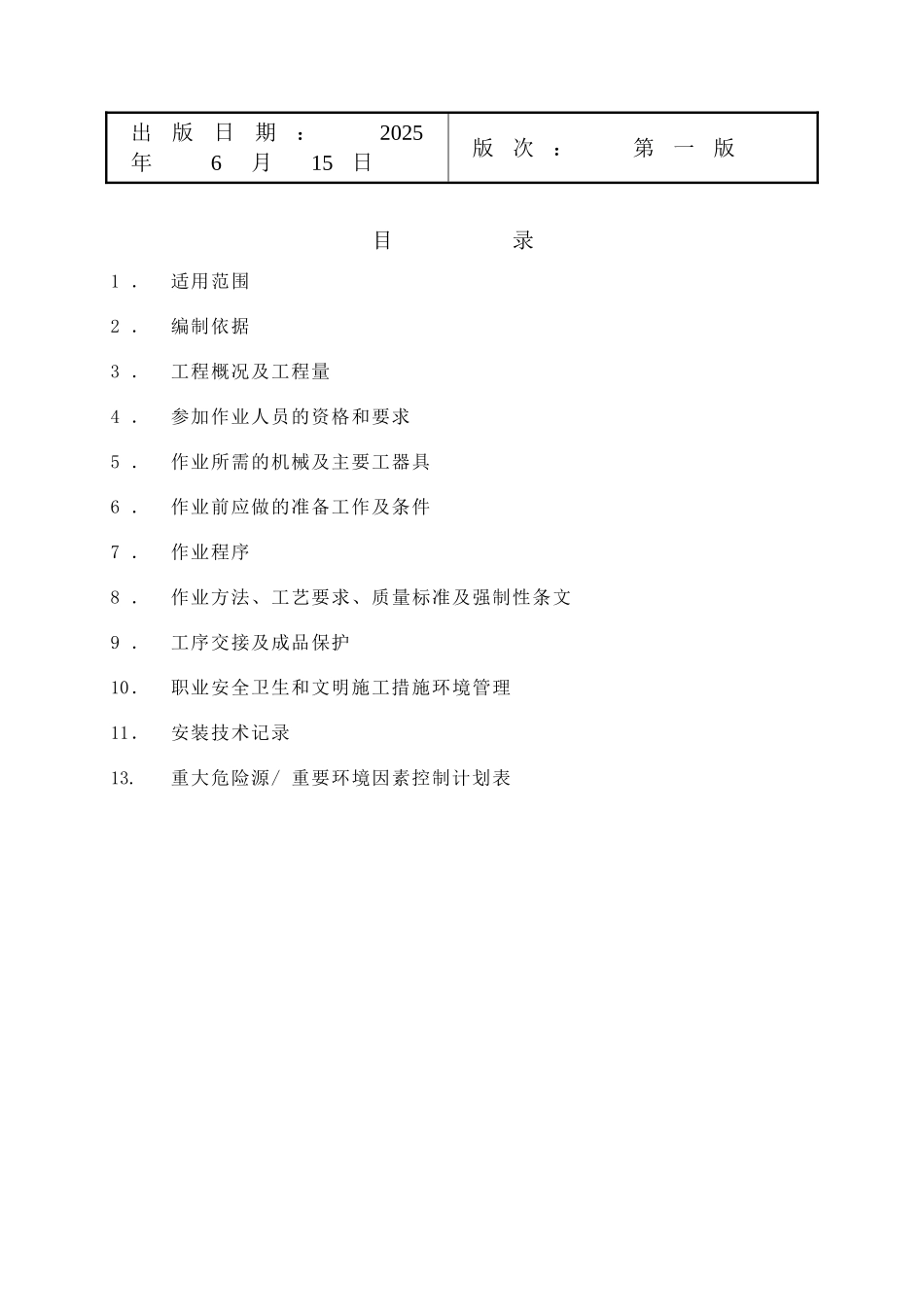

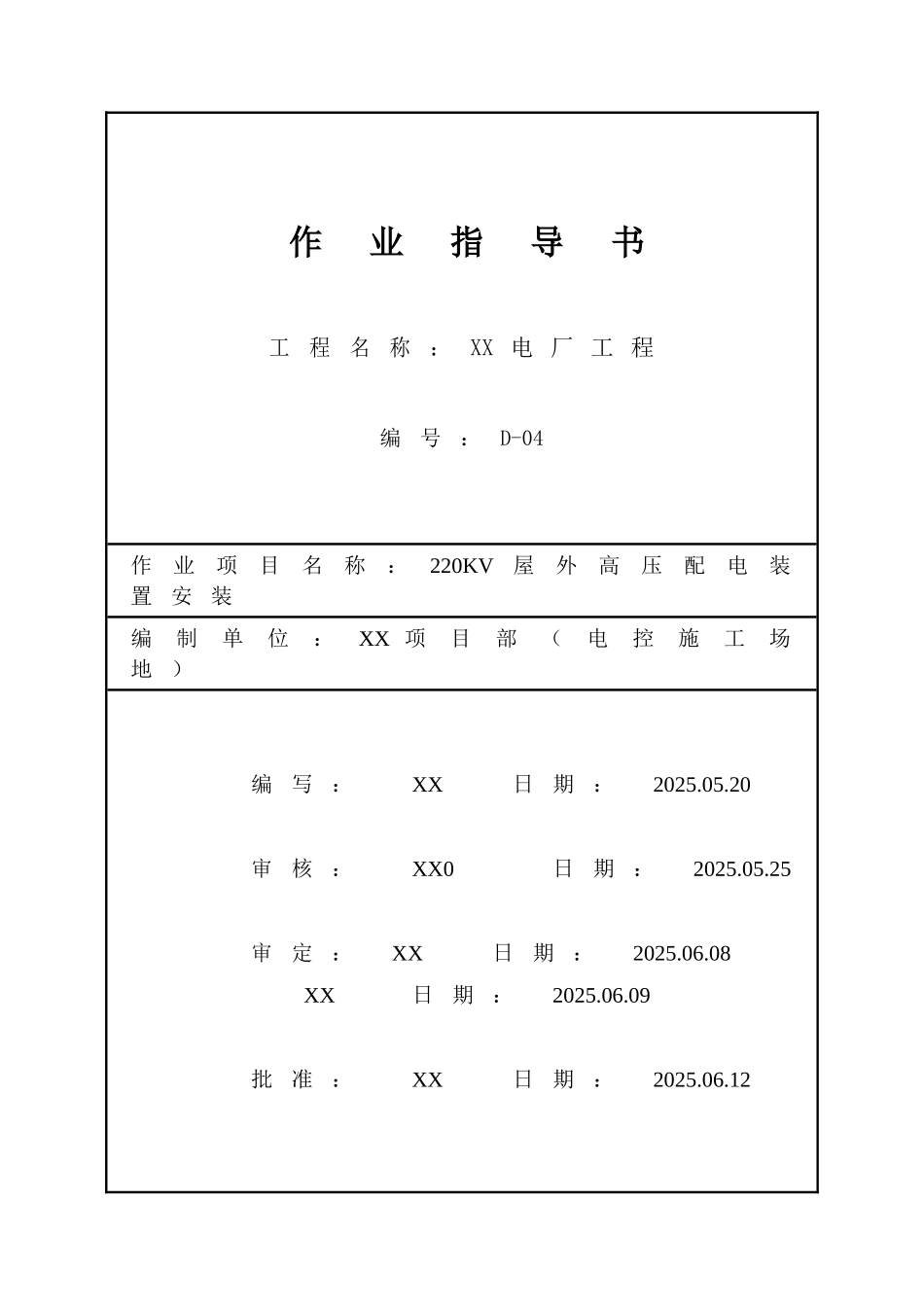

作 业 指 导 书工程名称：XX 电 厂 工 程编号：D-04作业项目名称：220KV屋外高压配电装置安装编制单位：XX 项目部（电控施工场地）编写： XX 日期： 2025.05.20审核： XX0 日期： 2025.05.25审定： XX 日期： 2025.06.08 XX 日期： 2025.06.09批准： XX 日期： 2025.06.12出版日期： 2025年 6 月 15 日版次： 第一版 目 录1 ．适用范围2 ．编制依据3 ．工程概况及工程量4 ．参加作业人员的资格和要求5 ．作业所需的机械及主要工器具6 ．作业前应做的准备工作及条件7 ．作业程序8 ．作业方法、工艺要求、质量标准及强制性条文9 ．工序交接及成品保护10．职业安全卫生和文明施工措施环境管理11．安装技术记录 13. 重大危险源/ 重要环境因素控制计划表1 ．适用范围适用于XX电厂工程220KV 屋外高压配电装置安装。2 ． 编制依据2 ．1 《电气装置安装工程高压电器施工及验收法律规范》（GBJ147—90 ）2 ．2 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收法律规范》（GBJ148-90）2 ．3 《电气装置安装工程母线装置施工及验收法律规范》 (GBJ149-90)2 ．4 《电气装置安装工程质量检验及评定规程》 DL/T5161.3-20252 ．5 XX 电力设计院设计图纸 《220KV 配电装置》 D0201A2 ．6 《电力建设安全工作规程》 （DL5009.1-2025）2 ．7 《工程建设标准强制性条文》（电力工程部分）建标（2025 ）102 号3 ．工程概况及工程量3 ．1 工程概况 XX电厂2×660MW 机组工程的220KV 屋外配电装置由XX电力设计院设计，采纳双母线接线，设置220KV#1主变进线及出线间隔、220KV#2主变进线及出线间隔、220KV 起备变进线及出线间隔、220KV 母线设备跨跳线间隔、220KV 母联及出线间隔。3 ．2 工程量序号名称规格型号数量1断路器GL314F142断路器GL31443隔离开关GW16B-252DW/315064隔离开关GW27-252W/315055隔离开关GW27-252DW/315016隔离开关GW27-252ⅡDW/315047隔离开关GW16B-252DW/400028隔离开关GW27-252DW/400029隔离开关GW27-252ⅡDW/4000210接地开关JW6-252311电流互感器IOSK245 A612电流互感器IOSK245 B1813电压互感器TEMP-220SU414电压互感器TEMP-220IU615避雷器Y10W-200/520W11816管型母线LDRE-ф200/18465717钢芯铝绞线LGJQT-1400/135314018钢芯耐热铝合金绞线Jnrlh60g1a-1440/1207204 ．加作业人员的资格和要求4 ．1 作业人员安排： 施工班长（现场指挥） 1...
