高层住宅楼中筒设计要点

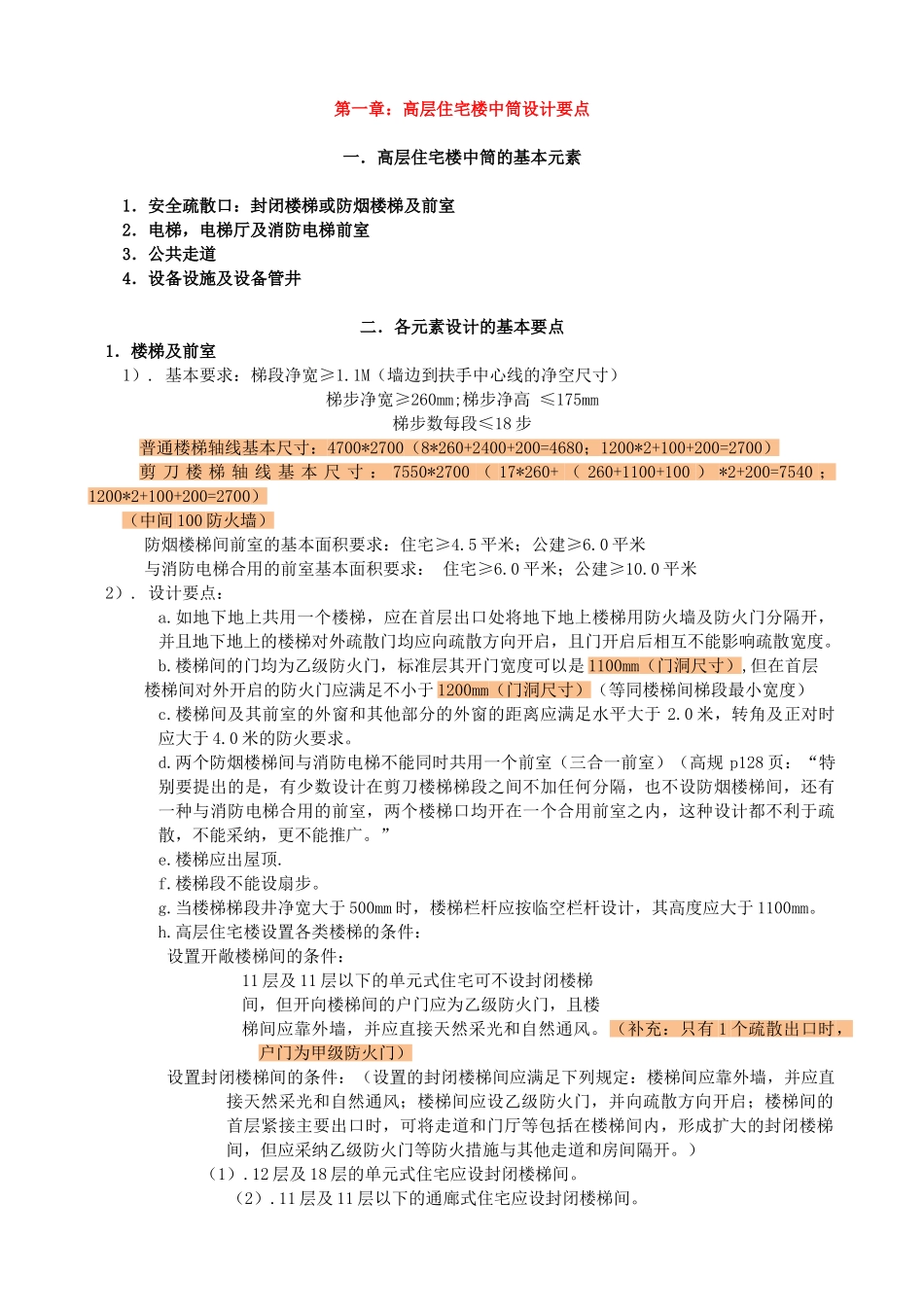

第一章：高层住宅楼中筒设计要点一．高层住宅楼中筒的基本元素1．安全疏散口：封闭楼梯或防烟楼梯及前室2．电梯，电梯厅及消防电梯前室3．公共走道4．设备设施及设备管井二．各元素设计的基本要点1．楼梯及前室 1）. 基本要求：梯段净宽≥1.1M（墙边到扶手中心线的净空尺寸）梯步净宽≥260mm;梯步净高 ≤175mm梯步数每段≤18 步普通楼梯轴线基本尺寸：4700*2700（8*260+2400+200=4680；1200*2+100+200=2700）剪 刀 楼 梯 轴 线 基 本 尺 寸 ： 7550*2700 （ 17*260+ （ 260+1100+100 ） *2+200=7540 ；1200*2+100+200=2700）（中间 100 防火墙）防烟楼梯间前室的基本面积要求：住宅≥4.5 平米；公建≥6.0 平米与消防电梯合用的前室基本面积要求： 住宅≥6.0 平米；公建≥10.0 平米 2）. 设计要点：a.如地下地上共用一个楼梯，应在首层出口处将地下地上楼梯用防火墙及防火门分隔开，并且地下地上的楼梯对外疏散门均应向疏散方向开启，且门开启后相互不能影响疏散宽度。b.楼梯间的门均为乙级防火门，标准层其开门宽度可以是 1100mm（门洞尺寸）,但在首层楼梯间对外开启的防火门应满足不小于 1200mm（门洞尺寸）（等同楼梯间梯段最小宽度）c.楼梯间及其前室的外窗和其他部分的外窗的距离应满足水平大于 2.0 米，转角及正对时应大于 4.0 米的防火要求。d.两个防烟楼梯间与消防电梯不能同时共用一个前室（三合一前室）（高规 p128 页：“特别要提出的是，有少数设计在剪刀楼梯梯段之间不加任何分隔，也不设防烟楼梯间，还有一种与消防电梯合用的前室，两个楼梯口均开在一个合用前室之内，这种设计都不利于疏散，不能采纳，更不能推广。”e.楼梯应出屋顶.f.楼梯段不能设扇步。g.当楼梯梯段井净宽大于 500mm 时，楼梯栏杆应按临空栏杆设计，其高度应大于 1100mm。h.高层住宅楼设置各类楼梯的条件： 设置开敞楼梯间的条件：11 层及 11 层以下的单元式住宅可不设封闭楼梯间，但开向楼梯间的户门应为乙级防火门，且楼梯间应靠外墙，并应直接天然采光和自然通风。（补充：只有 1 个疏散出口时，户门为甲级防火门） 设置封闭楼梯间的条件：（设置的封闭楼梯间应满足下列规定：楼梯间应靠外墙，并应直接天然采光和自然通风；楼梯间应设乙级防火门，并向疏散方向开启；楼梯间的首层紧接主要出口时，可将走道和门厅等包括在楼梯间内，形成扩大的封闭楼梯间，但应采纳乙级防火门等防火措施与其他走道和房间隔开。...
