高层建筑结构设计课程设计

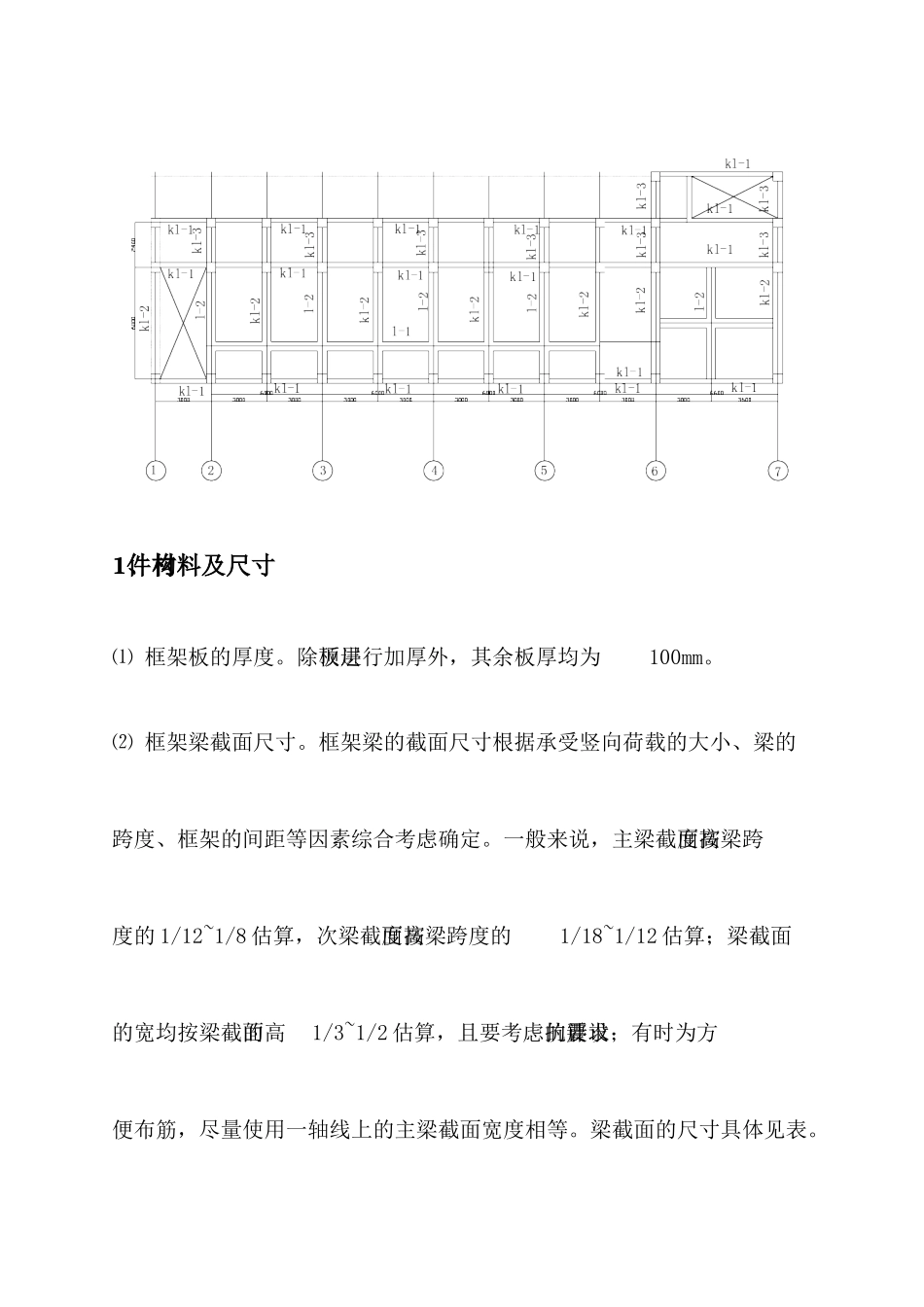

高层建筑结构课程设计某 5 层框架学生宿舍楼结构，地震设防烈度为8 度（第一组），Ⅰ 0类场地，结构抗震等级为三级，底层层高为3.6m，标准层层高为3.3，横向轴线间距 3m，A、B 轴线之间间距为 6m，混凝土强度等级均为 C30，所有受力及箍筋均采纳三级钢筋，室内外高差均为0.3m，基础顶距室外地面高度均为 0.5m，αmax=0.08，Tg=0.35s。基本雪压 S0=0.6KN/m2,，基本风压ш0=0.35KN/m2。1、构件材料及尺寸⑴ 框架板的厚度。除顶层板进行加厚外，其余板厚均为100mm。⑵ 框架梁截面尺寸。框架梁的截面尺寸根据承受竖向荷载的大小、梁的跨度、框架的间距等因素综合考虑确定。一般来说，主梁截面高度按梁跨度的 1/12~1/8 估算，次梁截面高度按梁跨度的1/18~1/12 估算；梁截面的宽均按梁截面高的1/3~1/2 估算，且要考虑抗震设计的要求；有时为方便布筋，尽量使用一轴线上的主梁截面宽度相等。梁截面的尺寸具体见表。梁截面尺寸⑶ 框架柱的截面尺寸。边柱：Ac≥GnSβψ/[μc]fc=12*103*5*6*3*1.25*1.1/0.85*14.3=1.22*105mm2中柱：Ac≥GnSβψ/[μc]fc=12*103*5*6*4.2*1.25*1/0.85*14.3=1.56*105mm2为了方便计算与施工以及满足刚度要求，柱截面设为正方形，通长等截面，所有柱的截面尺寸取为 500mm*500mm。层次混凝土强度等级横梁（b*h）纵梁（b*h）次梁（b*h）AB 跨BC 跨、CD 跨横向纵向1~5C30300*600300*400250*550250*500250*4502、框架侧移刚度计算2.1 框架结构计算简图基础选择独立基础，根据地质资料，基础埋深在黏土层，埋深为2.6m。由于底层柱较长，为了满足抗侧刚度的要求，在室内地面以下0.5m 处设置地圈梁，因此底层柱高为h=3.3+0.5-0.1=3.8m。结构计算简图如图：2.2 梁柱线刚度计算梁的线刚度 ib=EcIb/l0其中，Ec 为混凝土弹性模量；l 为梁的计算跨度；Ib为梁截面惯性矩。本结构为现浇式楼板，故考虑楼板的影响，梁的线刚度计算过程见下表；横梁线刚度 ib计算表柱的线刚度 ic=EcIc/h0其中 Ic为柱的截面惯性矩，h 为框架柱的计算高度。柱的线刚度计算过程见下表；柱线刚度 ic计算表层次类别Ec/(*104N/mm2)bb/mmhb/mmI0/(*109mm)l/mm(EcI0/l)/(*1010N*mm)(1.5EcI0/l)/(*1010N*mm)(2EcI0/l)/(*1010N*mm)1边横梁AB跨3.03006005.460002.74.055.4CD跨3.03004001.630001.62.43.2走道梁BC跨3.03004001.624002342~5边横梁AB跨3.03006005.460002.74.055.4CD跨3.03004001.630001.62.43.2走道梁BC跨3.03004001.62400234类别...
