AB-PowerFlex-753变频器调试步骤

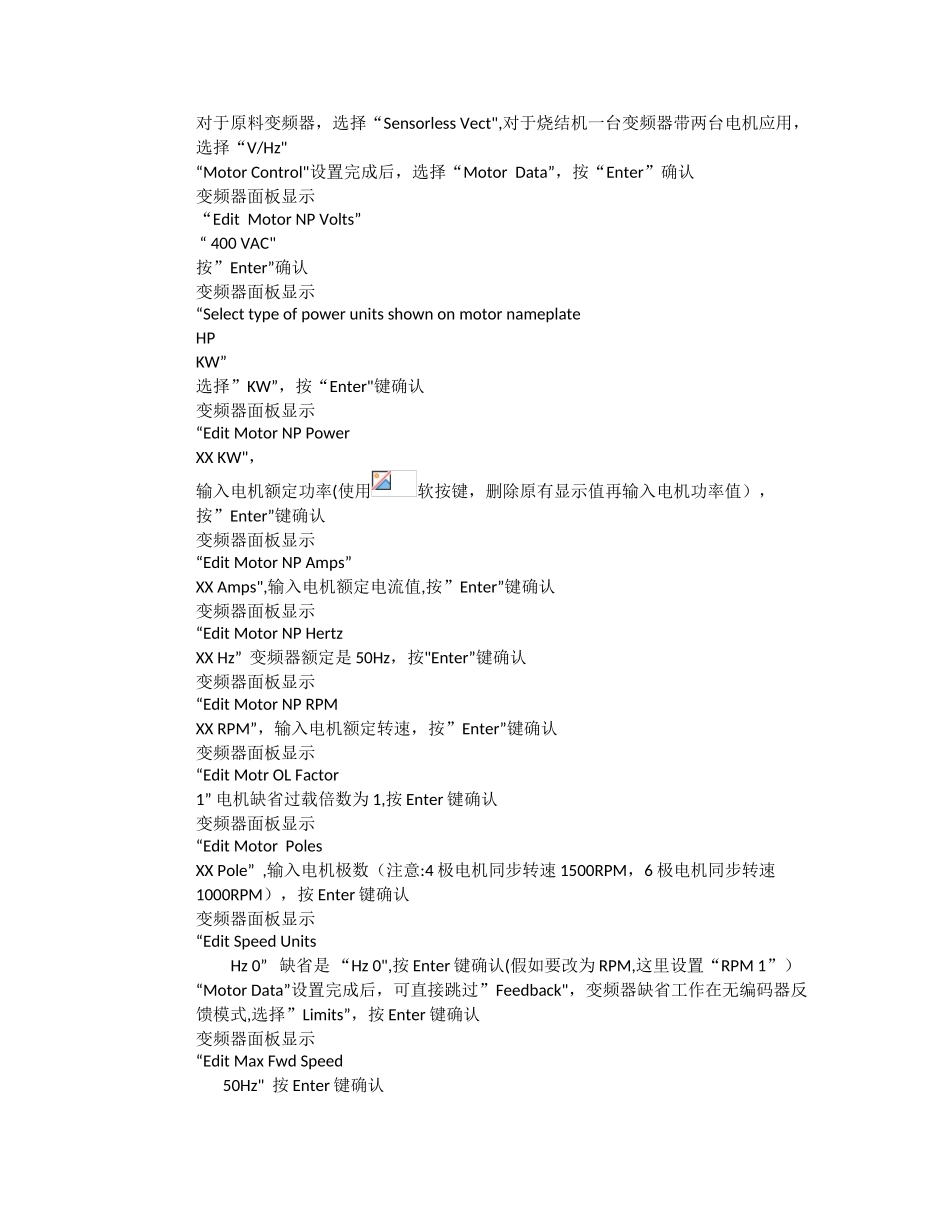

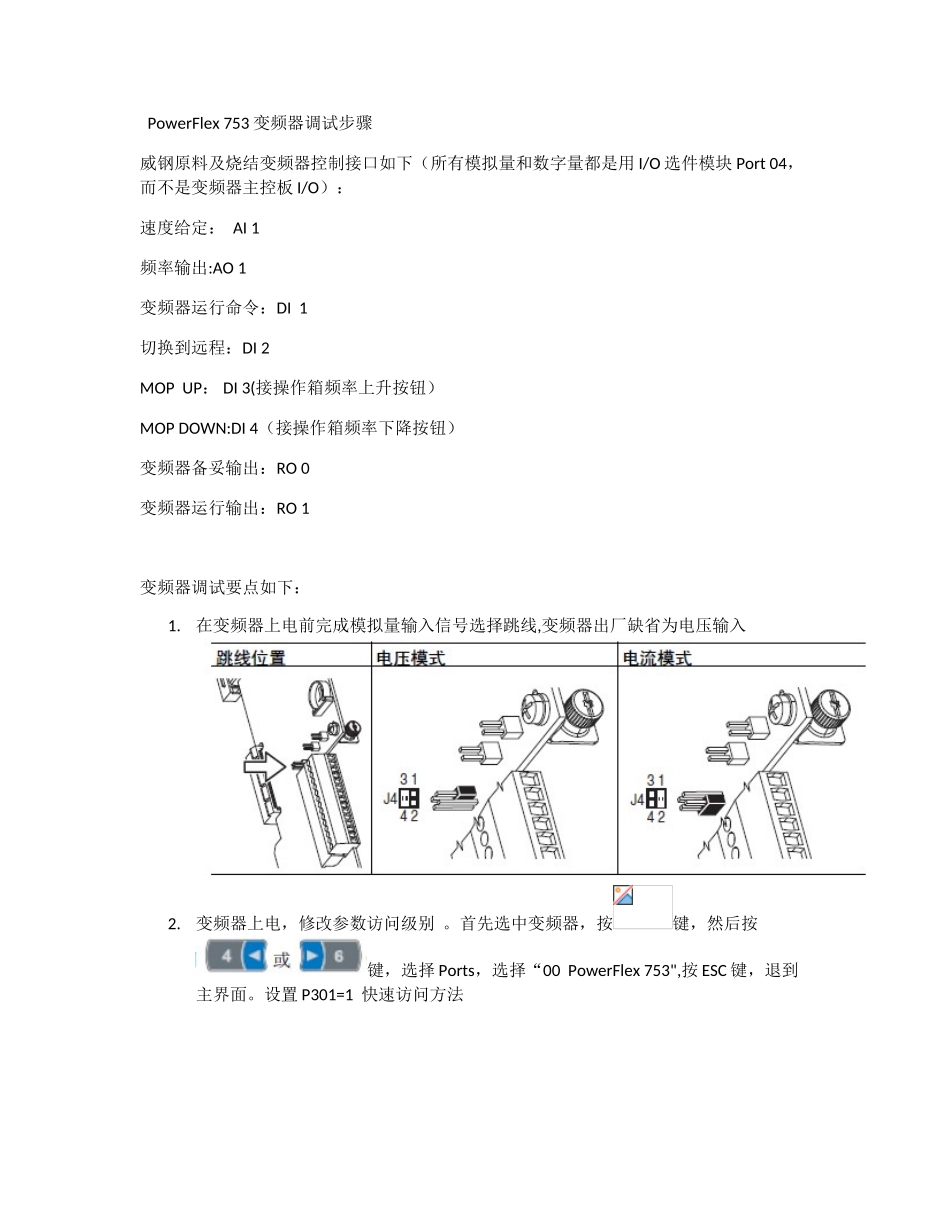

PowerFlex 753 变频器调试步骤威钢原料及烧结变频器控制接口如下（所有模拟量和数字量都是用 I/O 选件模块 Port 04，而不是变频器主控板 I/O）：速度给定： AI 1频率输出:AO 1变频器运行命令：DI 1切换到远程：DI 2MOP UP： DI 3(接操作箱频率上升按钮）MOP DOWN:DI 4（接操作箱频率下降按钮）变频器备妥输出：RO 0变频器运行输出：RO 1变频器调试要点如下：1.在变频器上电前完成模拟量输入信号选择跳线,变频器出厂缺省为电压输入2.变频器上电，修改参数访问级别 。首先选中变频器，按键，然后按键，选择 Ports，选择“00 PowerFlex 753",按 ESC 键，退到主界面。设置 P301=1 快速访问方法按 PAR＃键，输入访问的参数号，如 3013.完成变频器 Start-up 向导按键，然后按键，选中 Start-up 菜单,进入启动向导。启动向导结构如下：选择”Begin Start Up”,按确认键进入。面板提示“Start—Up consists of several steps to configure the drive。Press Enter”, 按“Enter”键确认.面板提示“Geneal Startup"“Appl Specific“选择“Geneal Startup"，按“Enter“键确认面板显示：“Motor Control”“Motor Data"“Feedback”“Limits”“Ref Ramp Stop““I/O”顺序选择以上菜单进入选择”Motor Control”菜单，面板显示”This section select the type of Motor Control the drive will use.Press Enter”,按“Enter"键确认面板显示：“Please Select：Sensorless Vect V/HzFlux Vector”对于原料变频器，选择“Sensorless Vect",对于烧结机一台变频器带两台电机应用，选择“V/Hz"“Motor Control"设置完成后，选择“Motor Data”，按“Enter”确认变频器面板显示“Edit Motor NP Volts” “ 400 VAC"按”Enter”确认变频器面板显示“Select type of power units shown on motor nameplateHPKW”选择”KW”，按“Enter"键确认变频器面板显示“Edit Motor NP PowerXX KW"，输入电机额定功率(使用软按键，删除原有显示值再输入电机功率值），按”Enter”键确认变频器面板显示“Edit Motor NP Amps”XX Amps",输入电机额定电流值,按”Enter”键确认变频器面板显示“Edit Motor NP HertzXX Hz” 变频器额定是 50Hz，按"Enter”键确认变频器面板显示“Edit Motor NP RPMXX RPM”，输入电机额定转速，按”Enter”键确认变频器面板显示“Edit M...
