plc--位-字节-字-双子关系

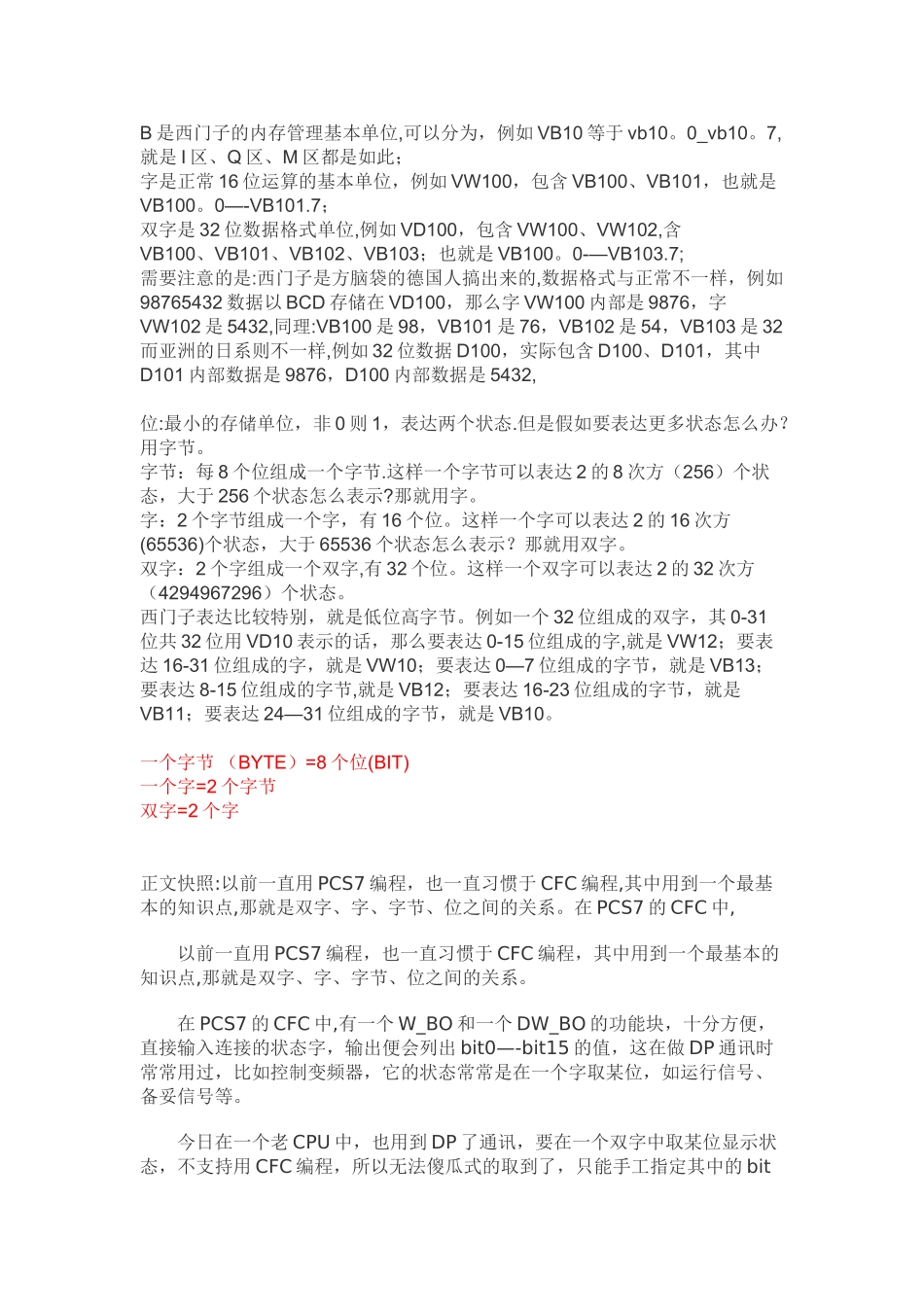

B 是西门子的内存管理基本单位,可以分为，例如 VB10 等于 vb10。0_vb10。7,就是 I 区、Q 区、M 区都是如此；字是正常 16 位运算的基本单位，例如 VW100，包含 VB100、VB101，也就是VB100。0—-VB101.7；双字是 32 位数据格式单位,例如 VD100，包含 VW100、VW102,含VB100、VB101、VB102、VB103；也就是 VB100。0-—VB103.7;需要注意的是:西门子是方脑袋的德国人搞出来的,数据格式与正常不一样，例如98765432 数据以 BCD 存储在 VD100，那么字 VW100 内部是 9876，字VW102 是 5432,同理:VB100 是 98，VB101 是 76，VB102 是 54，VB103 是 32而亚洲的日系则不一样,例如 32 位数据 D100，实际包含 D100、D101，其中D101 内部数据是 9876，D100 内部数据是 5432,位:最小的存储单位，非 0 则 1，表达两个状态.但是假如要表达更多状态怎么办？用字节。字节：每 8 个位组成一个字节.这样一个字节可以表达 2 的 8 次方（256）个状态，大于 256 个状态怎么表示?那就用字。字：2 个字节组成一个字，有 16 个位。这样一个字可以表达 2 的 16 次方(65536)个状态，大于 65536 个状态怎么表示？那就用双字。双字：2 个字组成一个双字,有 32 个位。这样一个双字可以表达 2 的 32 次方（4294967296）个状态。西门子表达比较特别，就是低位高字节。例如一个 32 位组成的双字，其 0-31位共 32 位用 VD10 表示的话，那么要表达 0-15 位组成的字,就是 VW12；要表达 16-31 位组成的字，就是 VW10；要表达 0—7 位组成的字节，就是 VB13；要表达 8-15 位组成的字节,就是 VB12；要表达 16-23 位组成的字节，就是VB11；要表达 24—31 位组成的字节，就是 VB10。一个字节 （BYTE）=8 个位(BIT)一个字=2 个字节双字=2 个字正文快照:以前一直用 PCS7 编程，也一直习惯于 CFC 编程,其中用到一个最基本的知识点,那就是双字、字、字节、位之间的关系。在 PCS7 的 CFC 中,以前一直用 PCS7 编程，也一直习惯于 CFC 编程，其中用到一个最基本的知识点,那就是双字、字、字节、位之间的关系。在 PCS7 的 CFC 中,有一个 W_BO 和一个 DW_BO 的功能块，十分方便，直接输入连接的状态字，输出便会列出 bit0—-bit15 的值，这在做 DP 通讯时常常用过，比如控制变频器，它的状态常常是在一个字取某位，如运行信号、备妥信号等。今日在一个老 CPU 中，也用到 DP...
