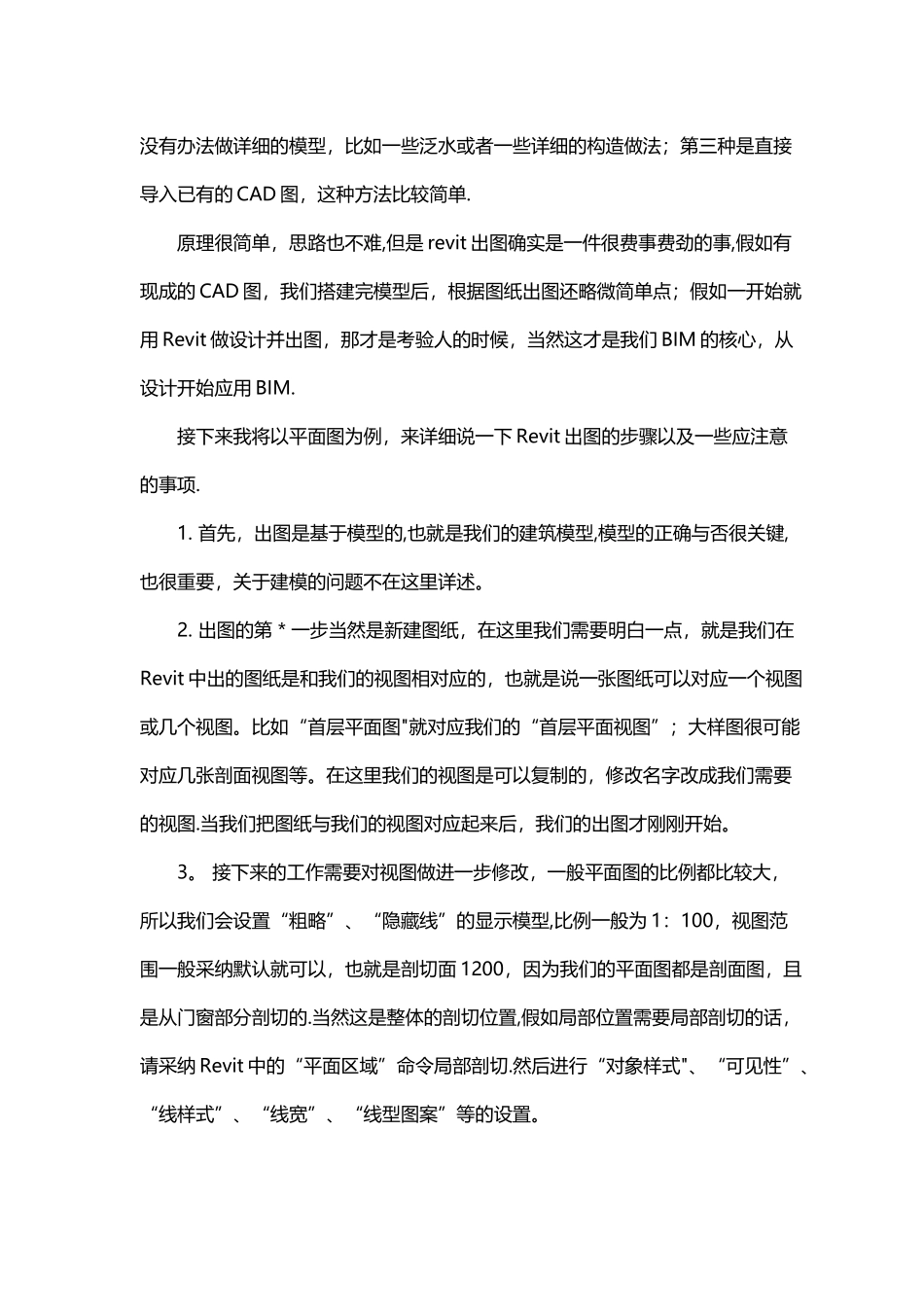

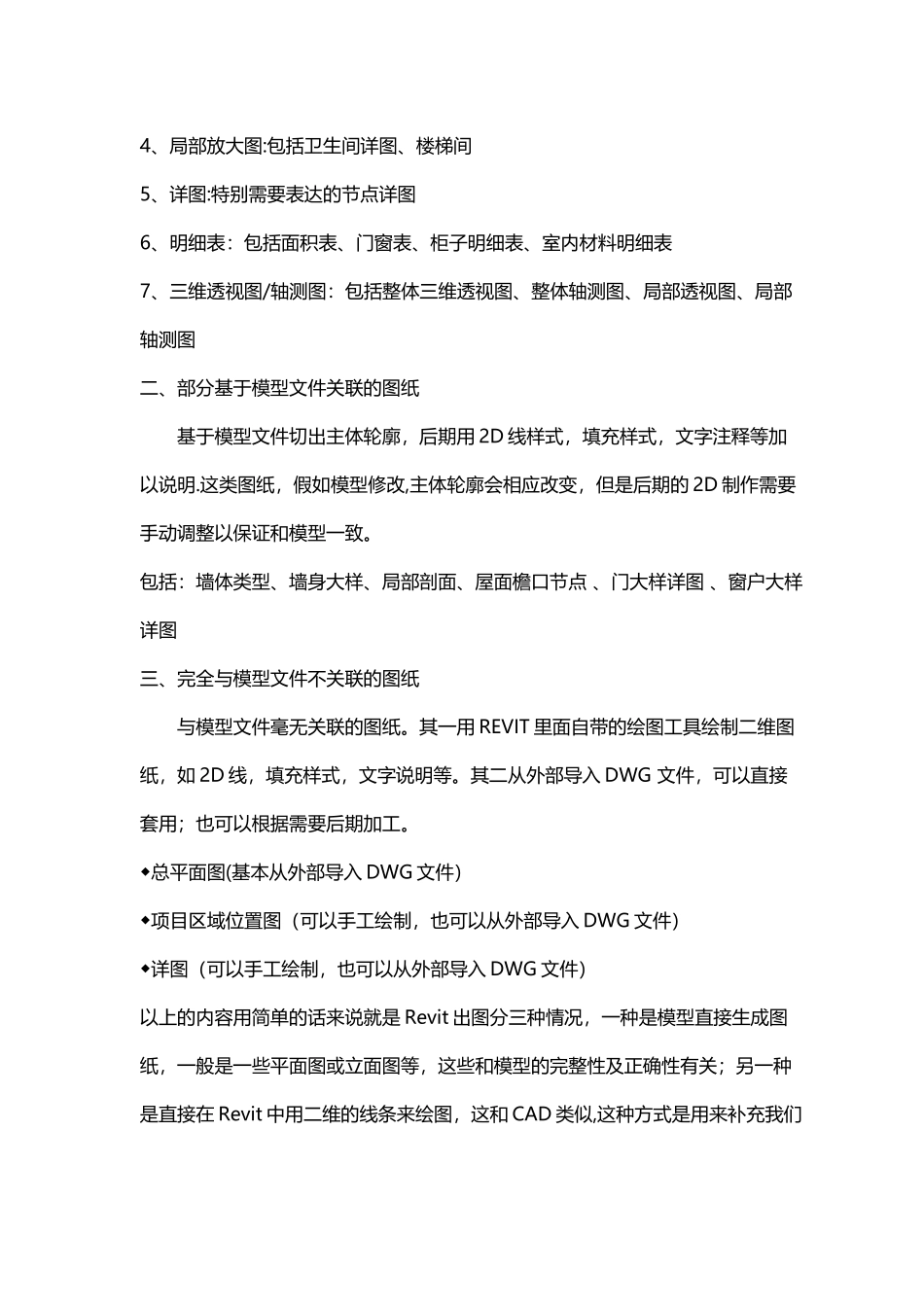

Revit 出建筑施工图步骤及注意事项大家知道一套完整的建筑施工图有图纸目录,建筑设计说明，工程做法表,平面图，立面图，剖面图及详图等组成，不同的图纸在 Revit 里出图的方式是不一样的。Revit 里是可以直接出施工图的,而且不亚于 CAD 出的图，今日由茂劲科技带你了解一下 Revit 出建筑施工图的步骤及注意事项。在 Revit 里生成二维图纸基本有三种方式。一﹑完全与模型文件关联的图纸完全基于模型文件生成的图纸.这类图纸是从模型里直接切出并和模型文件相互关联的。即：模型修改的同时，图纸相应修改并关联。1、平面系统：包括各楼层平面图、屋顶平面图2、立面系统：包括室外立面图、 各个房间室内立面图3、剖面系统：包括各个方向的剖面图、墙身剖面4、局部放大图:包括卫生间详图、楼梯间5、详图:特别需要表达的节点详图6、明细表：包括面积表、门窗表、柜子明细表、室内材料明细表7、三维透视图/轴测图：包括整体三维透视图、整体轴测图、局部透视图、局部轴测图二、部分基于模型文件关联的图纸基于模型文件切出主体轮廓，后期用 2D 线样式，填充样式，文字注释等加以说明.这类图纸，假如模型修改,主体轮廓会相应改变，但是后期的 2D 制作需要手动调整以保证和模型一致。包括：墙体类型、墙身大样、局部剖面、屋面檐口节点 、门大样详图 、窗户大样详图三、完全与模型文件不关联的图纸与模型文件毫无关联的图纸。其一用 REVIT 里面自带的绘图工具绘制二维图纸，如 2D 线，填充样式，文字说明等。其二从外部导入 DWG 文件，可以直接套用；也可以根据需要后期加工。◆总平面图(基本从外部导入 DWG 文件）◆项目区域位置图（可以手工绘制，也可以从外部导入 DWG 文件）◆详图（可以手工绘制，也可以从外部导入 DWG 文件）以上的内容用简单的话来说就是 Revit 出图分三种情况，一种是模型直接生成图纸，一般是一些平面图或立面图等，这些和模型的完整性及正确性有关；另一种是直接在 Revit 中用二维的线条来绘图，这和 CAD 类似,这种方式是用来补充我们没有办法做详细的模型，比如一些泛水或者一些详细的构造做法；第三种是直接导入已有的 CAD 图，这种方法比较简单.原理很简单，思路也不难,但是 revit 出图确实是一件很费事费劲的事,假如有现成的 CAD 图，我们搭建完模型后，根据图纸出图还略微简单点；假如一开始就用 Revit 做设计并出图，那才是考验人的时候，当然这才是我们 BIM 的核心，从设计...
