《土木工程CAD》课程实训课程作业评讲VIP专享

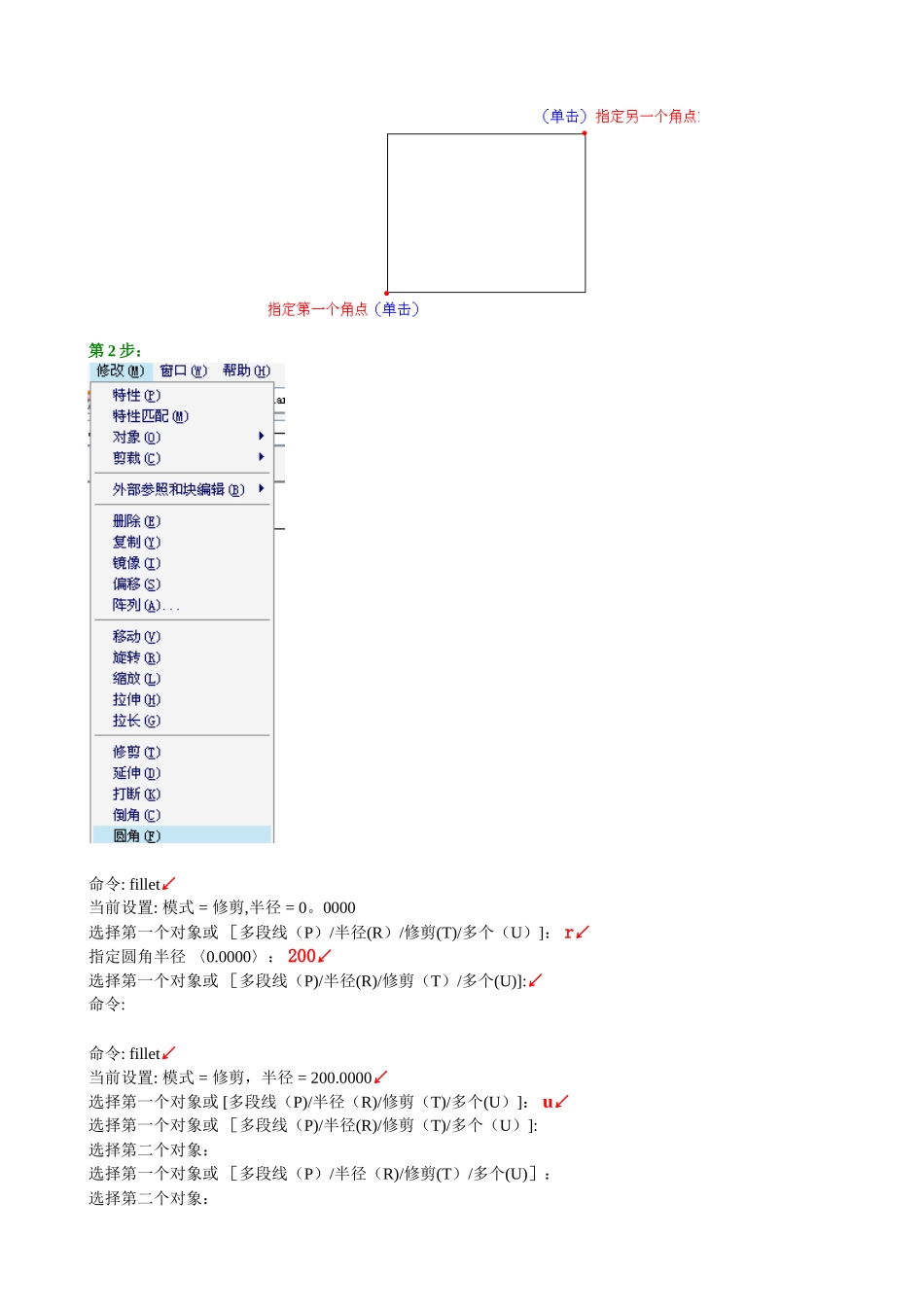

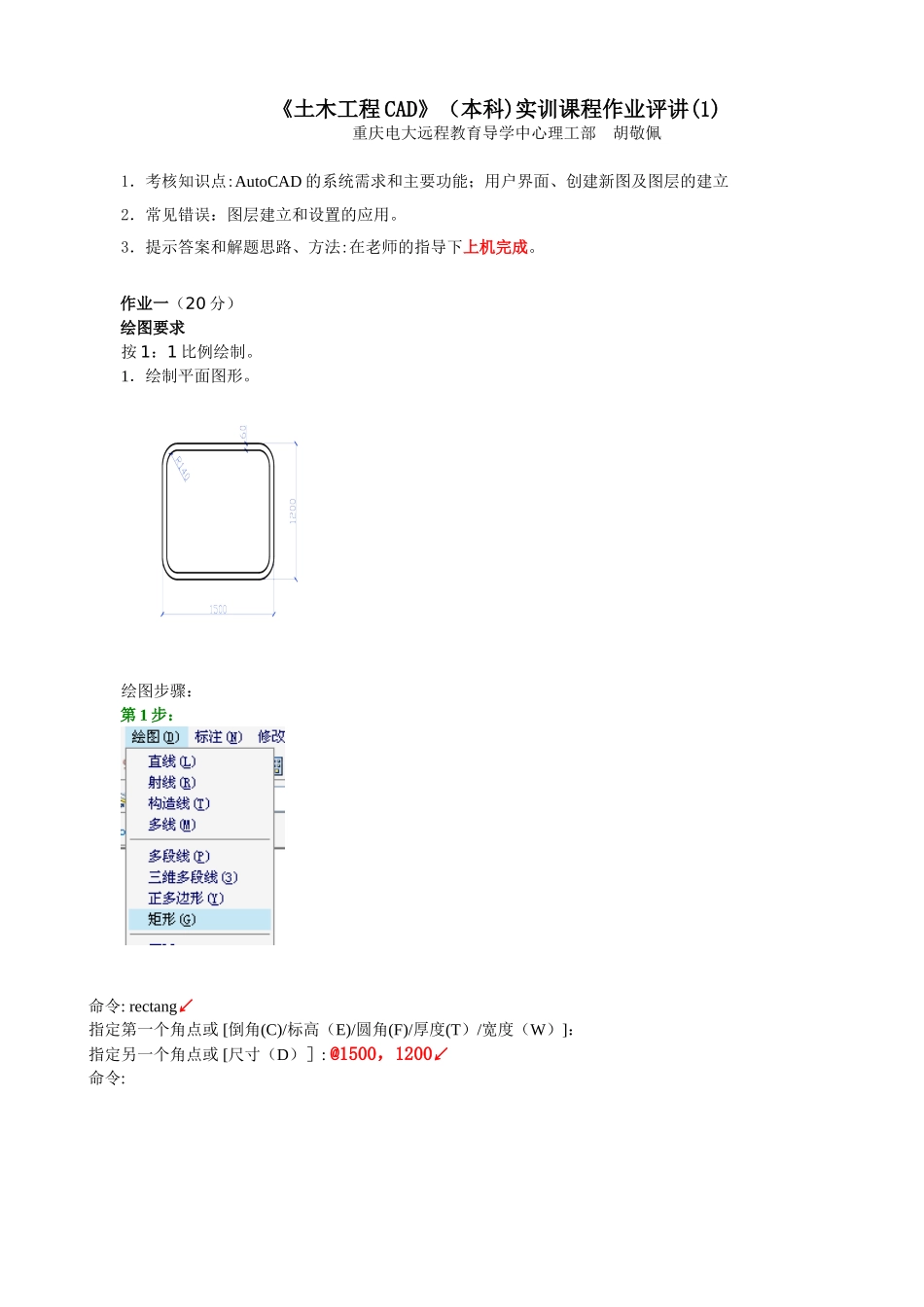

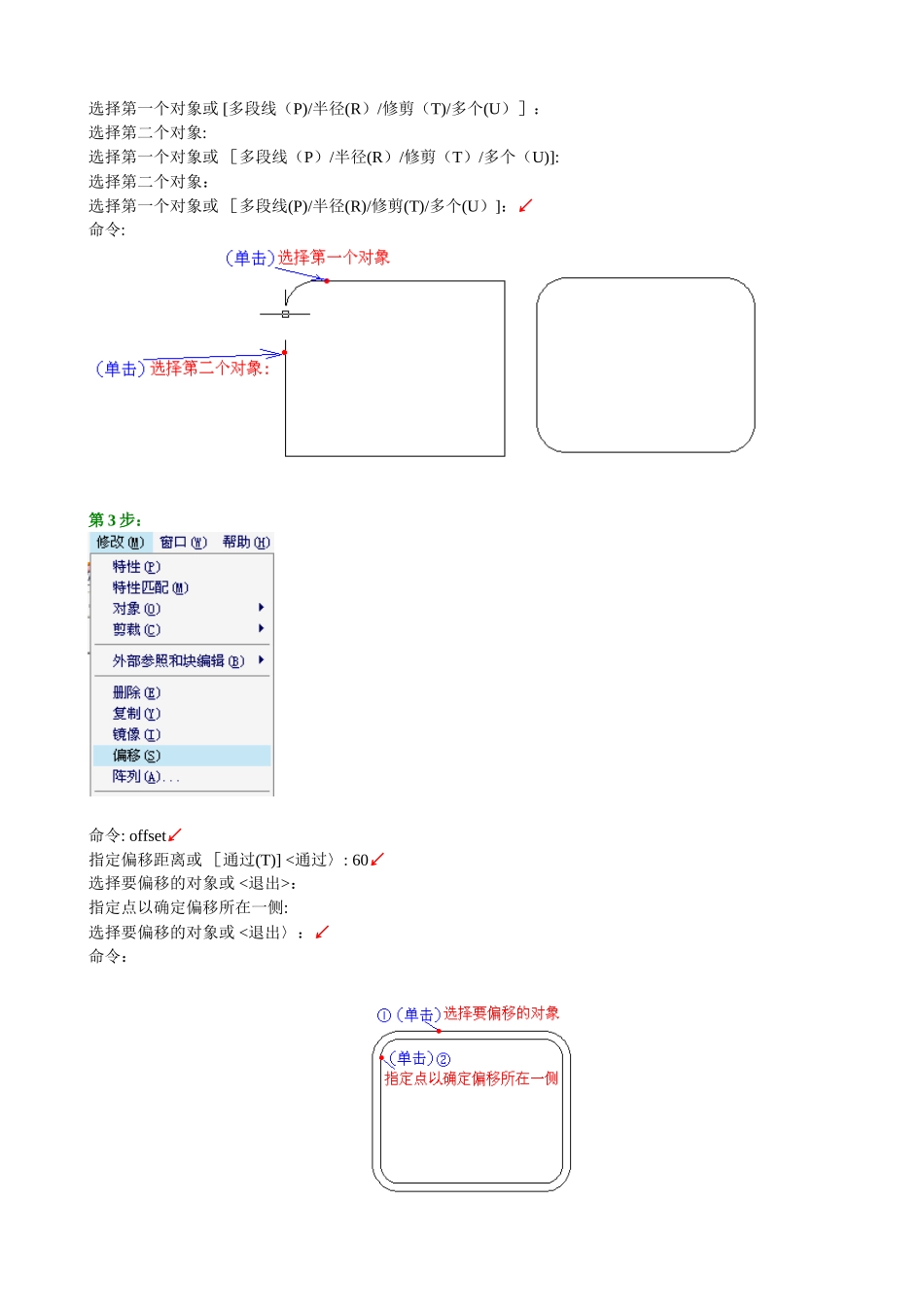

《土木工程 CAD》（本科)实训课程作业评讲(1)重庆电大远程教育导学中心理工部 胡敬佩1．考核知识点:AutoCAD 的系统需求和主要功能；用户界面、创建新图及图层的建立2．常见错误：图层建立和设置的应用。3．提示答案和解题思路、方法:在老师的指导下上机完成。作业一（20 分）绘图要求按 1：1 比例绘制。1．绘制平面图形。绘图步骤：第 1 步：命令: rectang↙指定第一个角点或 [倒角(C)/标高（E)/圆角(F)/厚度(T）/宽度（W）]：指定另一个角点或 [尺寸（D）］: @1500，1200↙命令:第 2 步：命令: fillet↙当前设置: 模式 = 修剪,半径 = 0。0000选择第一个对象或 ［多段线（P）/半径(R）/修剪(T)/多个（U）]： r↙指定圆角半径 〈0.0000〉： 200↙选择第一个对象或 ［多段线（P)/半径(R)/修剪（T）/多个(U)]:↙命令:命令: fillet↙当前设置: 模式 = 修剪，半径 = 200.0000↙选择第一个对象或 [多段线（P)/半径（R)/修剪（T)/多个(U）]： u↙选择第一个对象或 ［多段线（P)/半径(R)/修剪（T)/多个（U）]:选择第二个对象：选择第一个对象或 ［多段线（P）/半径（R)/修剪(T）/多个(U)］：选择第二个对象：选择第一个对象或 [多段线（P)/半径(R）/修剪（T)/多个(U）］：选择第二个对象:选择第一个对象或 ［多段线（P）/半径(R）/修剪（T）/多个（U)]:选择第二个对象：选择第一个对象或 ［多段线(P)/半径(R)/修剪(T)/多个(U）]：↙命令:第 3 步：命令: offset↙指定偏移距离或 ［通过(T)] <通过〉: 60↙选择要偏移的对象或 <退出>：指定点以确定偏移所在一侧:选择要偏移的对象或 <退出〉：↙命令：2．绘制平面图形。（20 分）绘图步骤：第 1 步：命令： _circle 指定圆的圆心或 ［三点(3P)/两点（2P）/相切、相切、半径(T)]：指定圆的半径或 [直径（D）］： 2100↙命令:第 1 步：画虚线.命令： _line 指定第一点:（圆心）指定下一点或 [放弃(U)]： 2100↙(正交状态）指定下一点或 [放弃（U）］:↙命令:命令： lLINE 指定第一点:指定下一点或 ［放弃（U）]: ＠2100<-60↙指定下一点或 ［放弃(U)]：↙命令: tr↙当前设置:投影=UCS，边=无选择剪切边..。选择对象： all↙找到 3 个选择对象：↙选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或 ［投影(P）/边(E)/放弃(U)](单击要修剪的对象）选择要修剪的对象,或按住 Shift 键选择要延伸的对象,或 ［投影（P）/边（E)/放...
