《输油管道设计与管理》复习提纲VIP专享

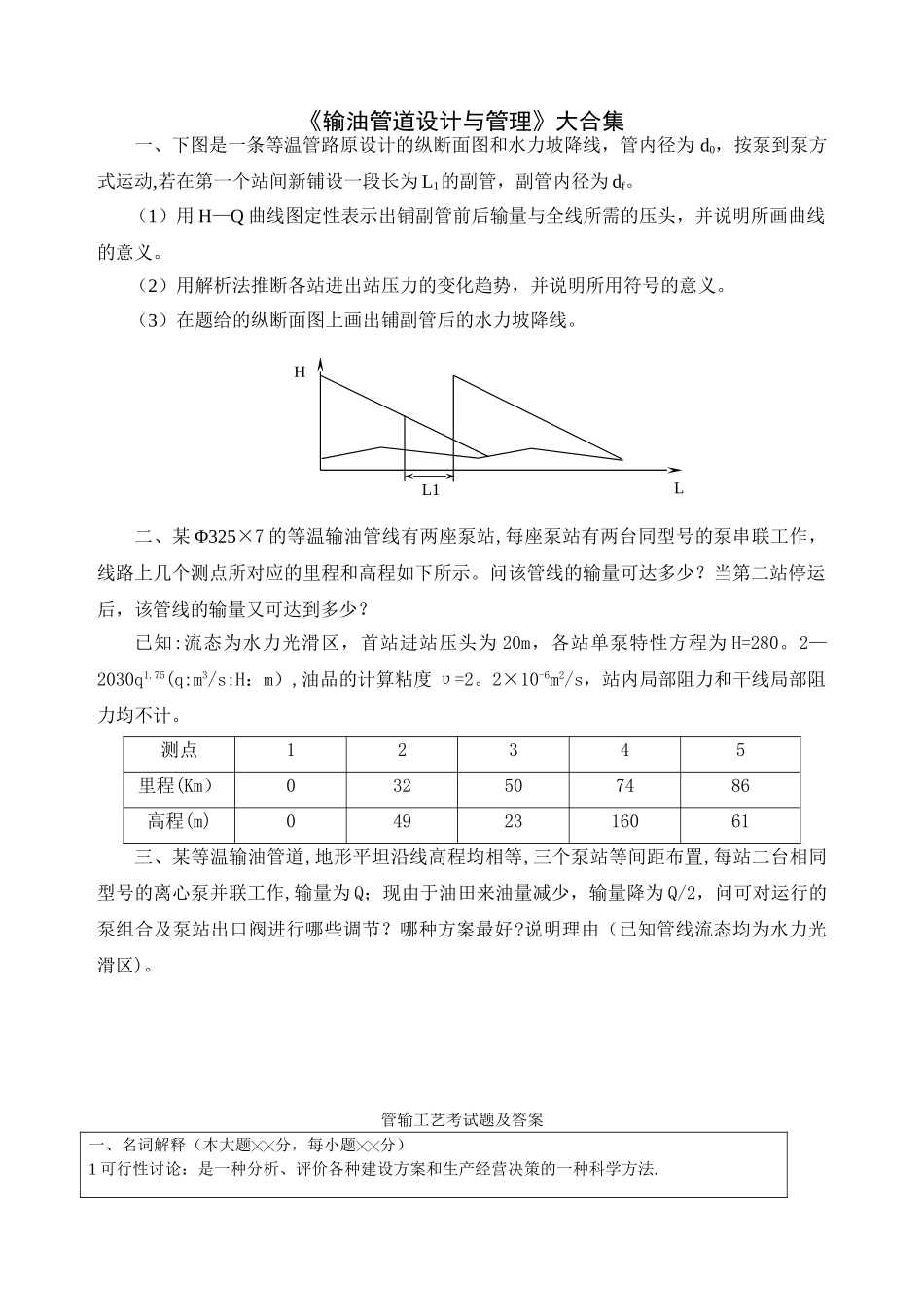

《输油管道设计与管理》大合集一、下图是一条等温管路原设计的纵断面图和水力坡降线，管内径为 d0，按泵到泵方式运动,若在第一个站间新铺设一段长为 L1的副管，副管内径为 df。（1）用 H—Q 曲线图定性表示出铺副管前后输量与全线所需的压头，并说明所画曲线的意义。（2）用解析法推断各站进出站压力的变化趋势，并说明所用符号的意义。（3）在题给的纵断面图上画出铺副管后的水力坡降线。二、某 Φ325×7 的等温输油管线有两座泵站,每座泵站有两台同型号的泵串联工作，线路上几个测点所对应的里程和高程如下所示。问该管线的输量可达多少？当第二站停运后，该管线的输量又可达到多少？已知:流态为水力光滑区，首站进站压头为 20m，各站单泵特性方程为 H=280。2—2030q1.75(q:m3/s;H：m）,油品的计算粘度 υ=2。2×10-6m2/s，站内局部阻力和干线局部阻力均不计。测点12345里程(Km）032507486高程(m)0492316061三、某等温输油管道,地形平坦沿线高程均相等,三个泵站等间距布置,每站二台相同型号的离心泵并联工作,输量为 Q；现由于油田来油量减少，输量降为 Q/2，问可对运行的泵组合及泵站出口阀进行哪些调节？哪种方案最好?说明理由（已知管线流态均为水力光滑区)。管输工艺考试题及答案一、名词解释（本大题╳╳分，每小题╳╳分）1 可行性讨论：是一种分析、评价各种建设方案和生产经营决策的一种科学方法.L1LH2 等温输送：管道输送原油过程中，假如不人为地向原油增加热量，提高原油的温度，而是使原油输送过程中基本保持接近管道周围土壤的温度，这种输送方式称为等温输送.3 原油凝固点:它是在规定的试验条件下，当原油在试管中被冷却到某一温度,将试管倾斜 45℃,经一分钟后，液面未见有位置移动，此种现象即称为凝固，产生此现象的最高温度称为原油凝固点。4、线路纵断面图：在直角坐标上表示管道长度与沿线高程变化的图形称为线路纵断面图。5、管路工作特性:是指管长、管内径和粘度等一定时，管路能量损失 H 与流量 Q 之间的关系。6、泵站工作特性：是指泵站提供的扬程 H 和排量 Q 之间的相互关系。7、工作点：管路特性曲线与泵站特性曲线的交点,称为工作点。8、水力坡降：管道单位长度上的水力摩阻损失,叫做水力坡降。9、水力坡降线：就斜率为水力坡降数值的直线。10、翻越点:在地形起伏变化较大的管道线路上，从线路上某一凸起高点，管道中的原油假如能按设计量自流到达管道的终点，这个凸起高点就是管道的翻越点。1...
