《逆向工程技术》实验指导书2

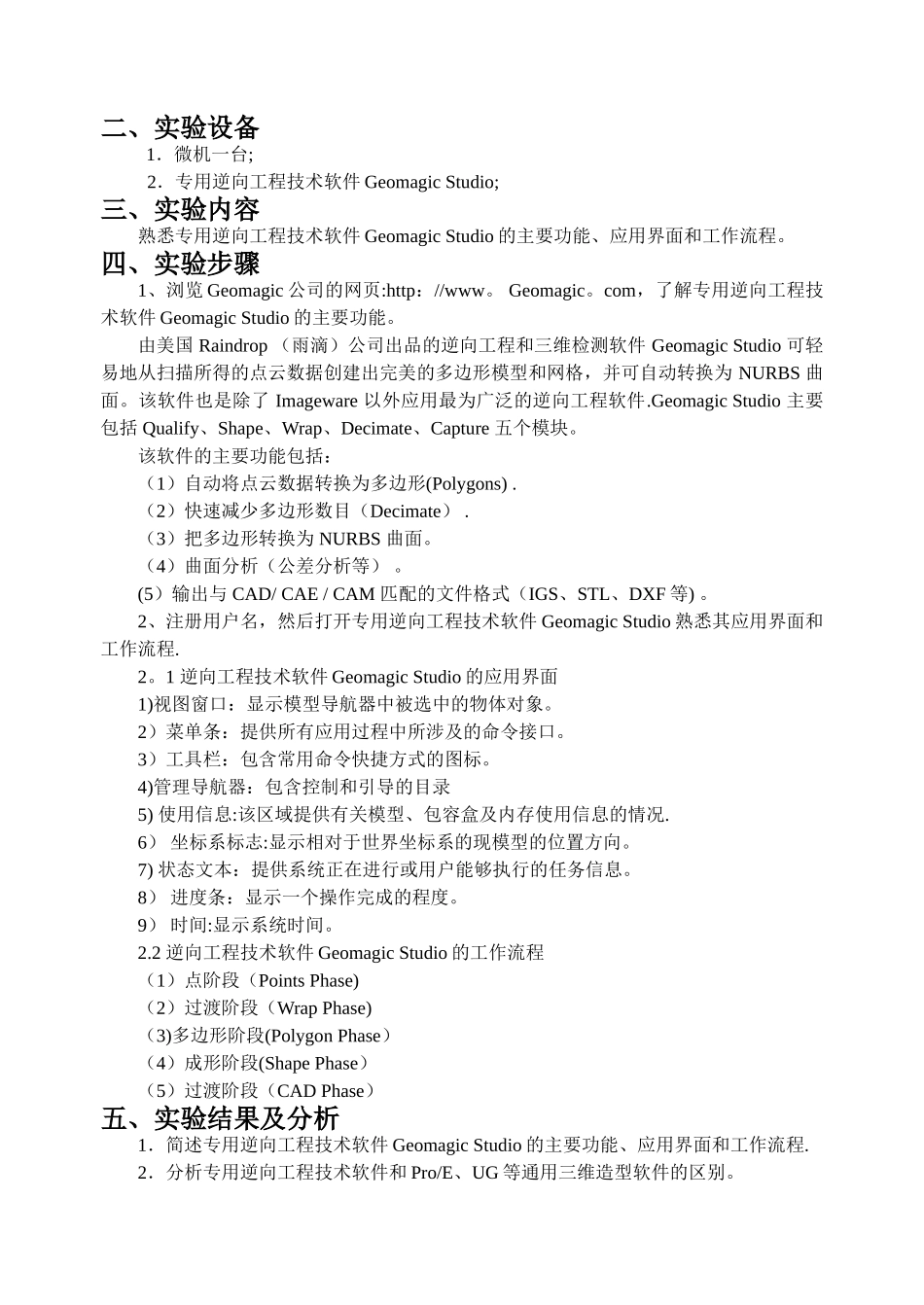

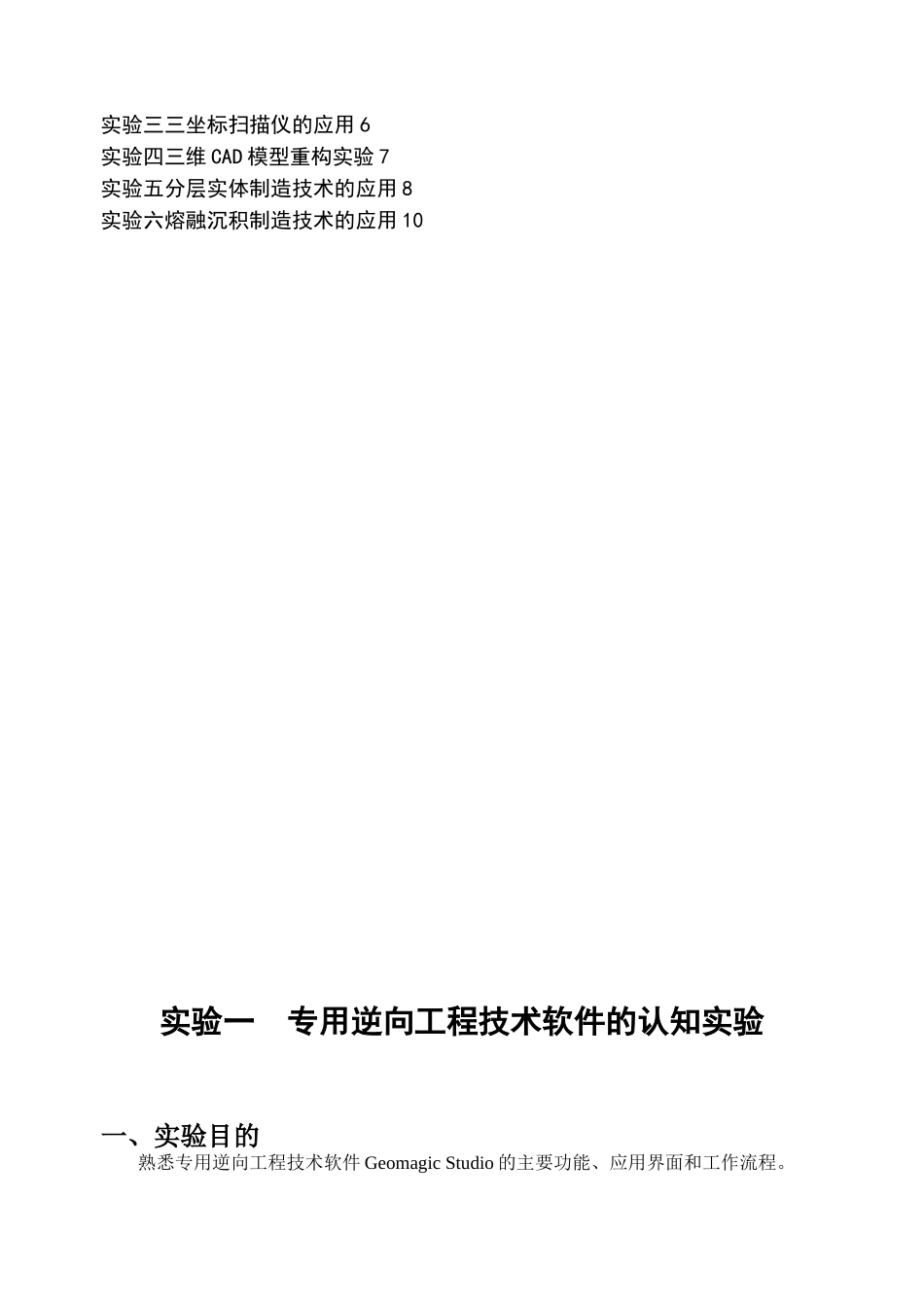

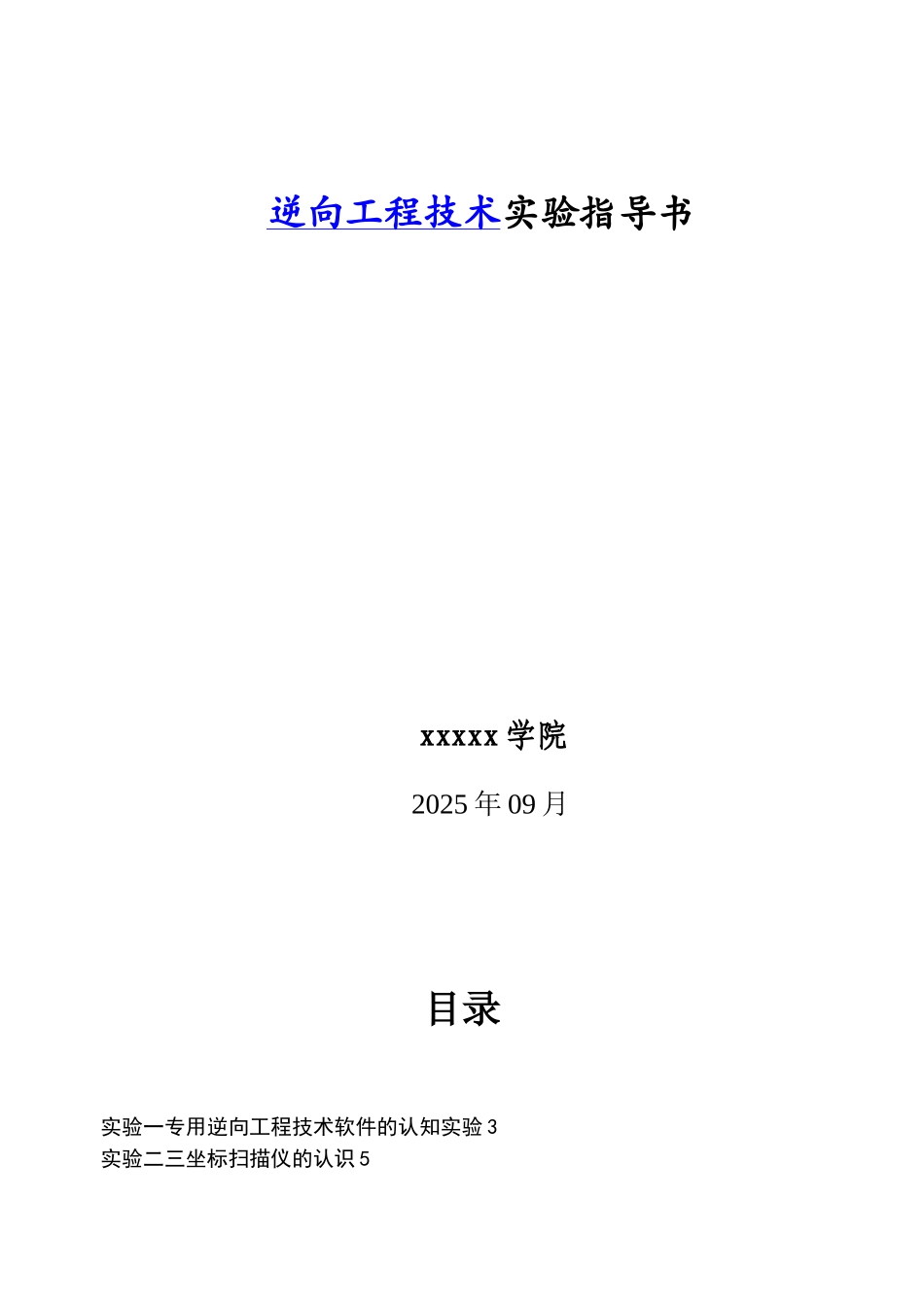

逆向工程技术实验指导书xxxxx 学院2025 年 09 月目录实验一专用逆向工程技术软件的认知实验 3实验二三坐标扫描仪的认识 5实验三三坐标扫描仪的应用 6实验四三维 CAD 模型重构实验 7实验五分层实体制造技术的应用 8实验六熔融沉积制造技术的应用 10实验一 专用逆向工程技术软件的认知实验一、实验目的熟悉专用逆向工程技术软件 Geomagic Studio 的主要功能、应用界面和工作流程。二、实验设备1．微机一台;2．专用逆向工程技术软件 Geomagic Studio;三、实验内容熟悉专用逆向工程技术软件 Geomagic Studio 的主要功能、应用界面和工作流程。四、实验步骤1、浏览 Geomagic 公司的网页:http：//www。 Geomagic。com，了解专用逆向工程技术软件 Geomagic Studio 的主要功能。由美国 Raindrop （雨滴）公司出品的逆向工程和三维检测软件 Geomagic Studio 可轻易地从扫描所得的点云数据创建出完美的多边形模型和网格，并可自动转换为 NURBS 曲面。该软件也是除了 Imageware 以外应用最为广泛的逆向工程软件.Geomagic Studio 主要包括 Qualify、Shape、Wrap、Decimate、Capture 五个模块。该软件的主要功能包括：（1）自动将点云数据转换为多边形(Polygons) .（2）快速减少多边形数目（Decimate） .（3）把多边形转换为 NURBS 曲面。（4）曲面分析（公差分析等） 。(5）输出与 CAD/ CAE / CAM 匹配的文件格式（IGS、STL、DXF 等) 。2、注册用户名，然后打开专用逆向工程技术软件 Geomagic Studio 熟悉其应用界面和工作流程.2。1 逆向工程技术软件 Geomagic Studio 的应用界面1)视图窗口：显示模型导航器中被选中的物体对象。2）菜单条：提供所有应用过程中所涉及的命令接口。3）工具栏：包含常用命令快捷方式的图标。4)管理导航器：包含控制和引导的目录5) 使用信息:该区域提供有关模型、包容盒及内存使用信息的情况.6） 坐标系标志:显示相对于世界坐标系的现模型的位置方向。7) 状态文本：提供系统正在进行或用户能够执行的任务信息。8） 进度条：显示一个操作完成的程度。9） 时间:显示系统时间。2.2 逆向工程技术软件 Geomagic Studio 的工作流程（1）点阶段（Points Phase)（2）过渡阶段（Wrap Phase)（3)多边形阶段(Polygon Phase）（4）成形阶段(Shape Phase）（5）过渡阶段（CAD Phase）五、实验结果及分析1．简述专用逆向工程技术软件 Geomagic Studio 的主要功能、...
