以最简单的Hello程序为例,NIOSII开发的整个流程VIP免费

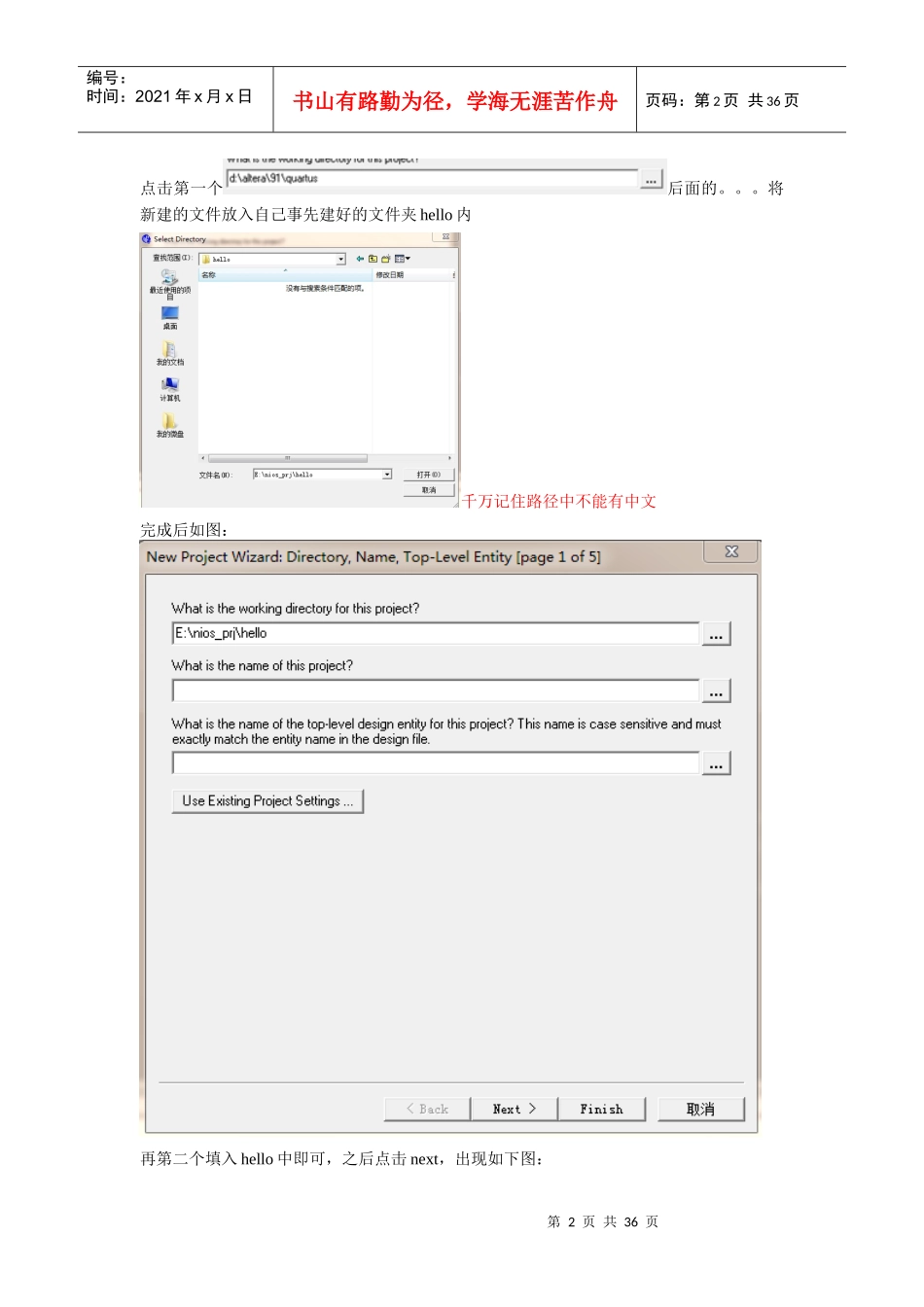

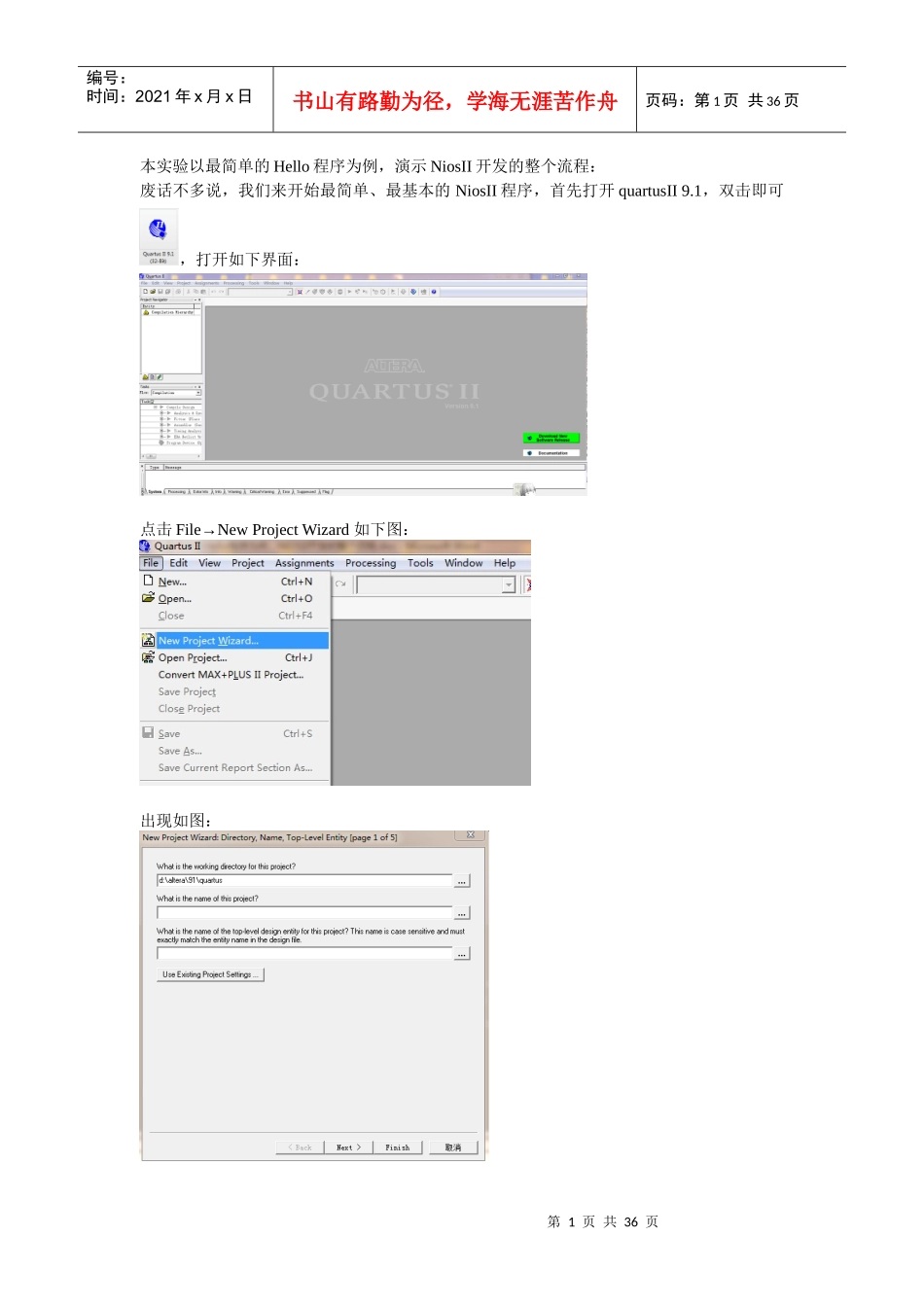

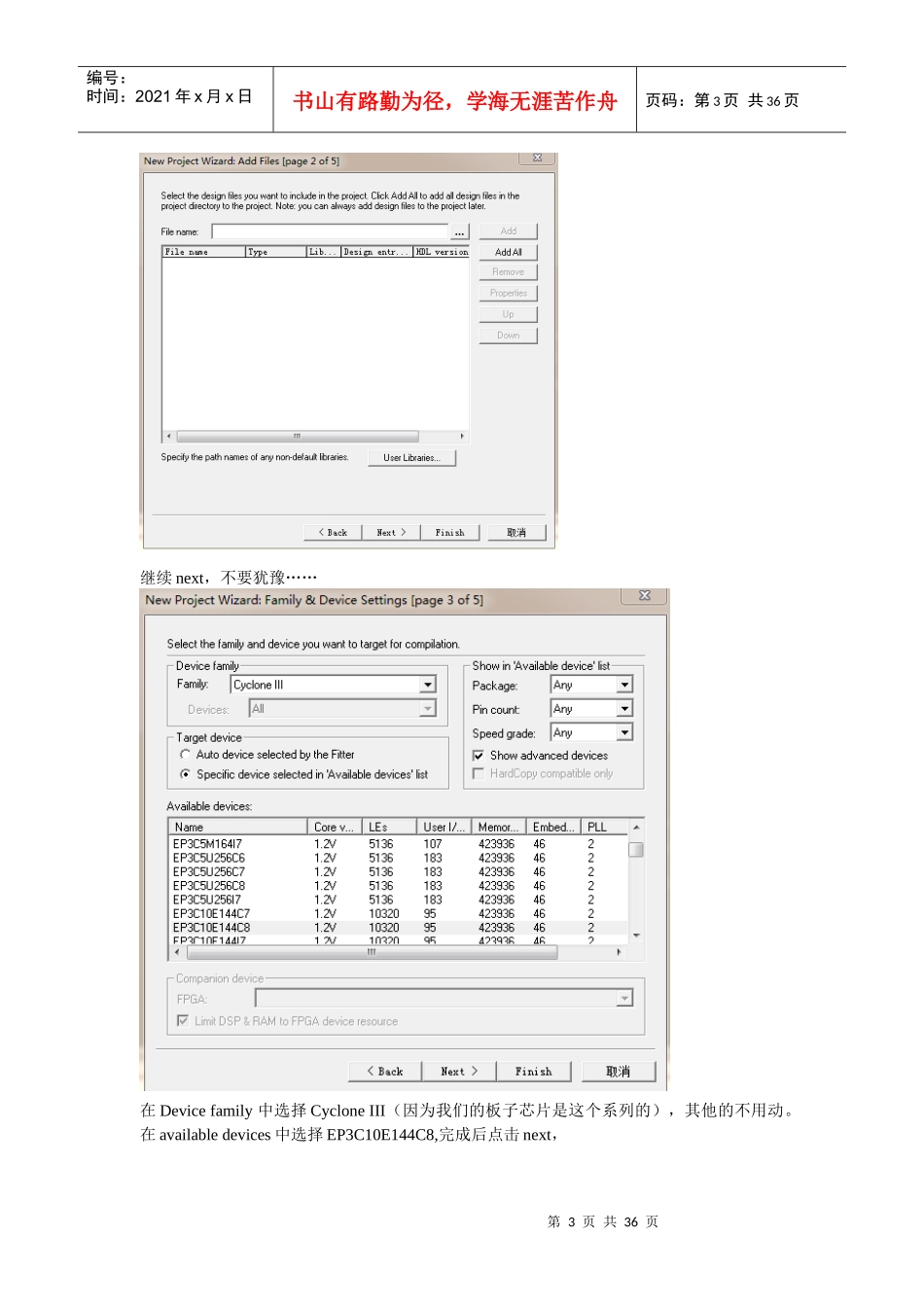

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页本实验以最简单的Hello程序为例，演示NiosII开发的整个流程：废话不多说，我们来开始最简单、最基本的NiosII程序，首先打开quartusII9.1，双击即可，打开如下界面：点击File→NewProjectWizard如下图：出现如图：第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页点击第一个后面的。。。将新建的文件放入自己事先建好的文件夹hello内千万记住路径中不能有中文完成后如图：再第二个填入hello中即可，之后点击next，出现如下图：第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页继续next，不要犹豫……在Devicefamily中选择CycloneIII（因为我们的板子芯片是这个系列的），其他的不用动。在availabledevices中选择EP3C10E144C8,完成后点击next，第4页共36页第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页这里我们不做仿真，直接点击next点击finish，完成新建真正的工作即将开始：第5页共36页第4页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共36页在这点击File→New都可跳出如下界面：选择BlockDiagram/SchematicFile,双击，出现如下界面第6页共36页第5页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共36页在工具栏（）中选择SOPC，单击，出现如下界面其中的SystemName命名为kernal，TargetHDL选为VHDL第7页共36页第6页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共36页将时钟改为100M，Name也改为clk（改不改都行）下一步选择CPU，也就是nios的处理器，双击选择完毕后，出现这样的对话框第8页共36页第7页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共36页对话框中可看到三种nios核（从e核最简单，占用空间最小，第三个f核是快速的，但是占用空间最大的，中间的S核是介于e和f之间的，性能和占用空间比较平衡的核。）这里我们选择f核（方便以后开发使用）这里Memory后面可选的部分暂时没有东西，暂且放一边，待我们建立好SDRAM和EPCS再回来选择即可☺接下来，点击next第9页共36页第8页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共36页其中Datacache选择none（原因在后面介绍）☺点击next第10页共36页第9页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共36页点击next继续next第11页共36页第10页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共36页其中有很多级别，这里我们选择level1即可第12页共36页第11页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共36页点击完成，出现如下界面第13页共36页第12页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共36页其中cpu_0即为我们要使用的核，右键rename改为cpu，下面要做的就是接外设，让cpu工作起来首先加入sdram双击sdram,出现第14页共36页第13页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共36页选择Presets：Custom；Datawith：16，其他的都不变。继续next第15页共36页第14页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共36页没有要改的，点击完成，出现下面的界面了第16页共36页第15页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第16页共36页同之前一样，将sdram_0改为sdram下面我们要选择一个将程序固化到flash中的东西，板子上用的是Epcs，下面我们来选择epcs双击，出现如下图：第17页共36页第16页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第17页共36页点击完成继续Rename，改为epcs，如图：接下来选择：SystemIDPeripheral第18页共36页第17页共36页编号：时间：2021年x月x日书山有路勤为径，学...
