保温工程量计算公式

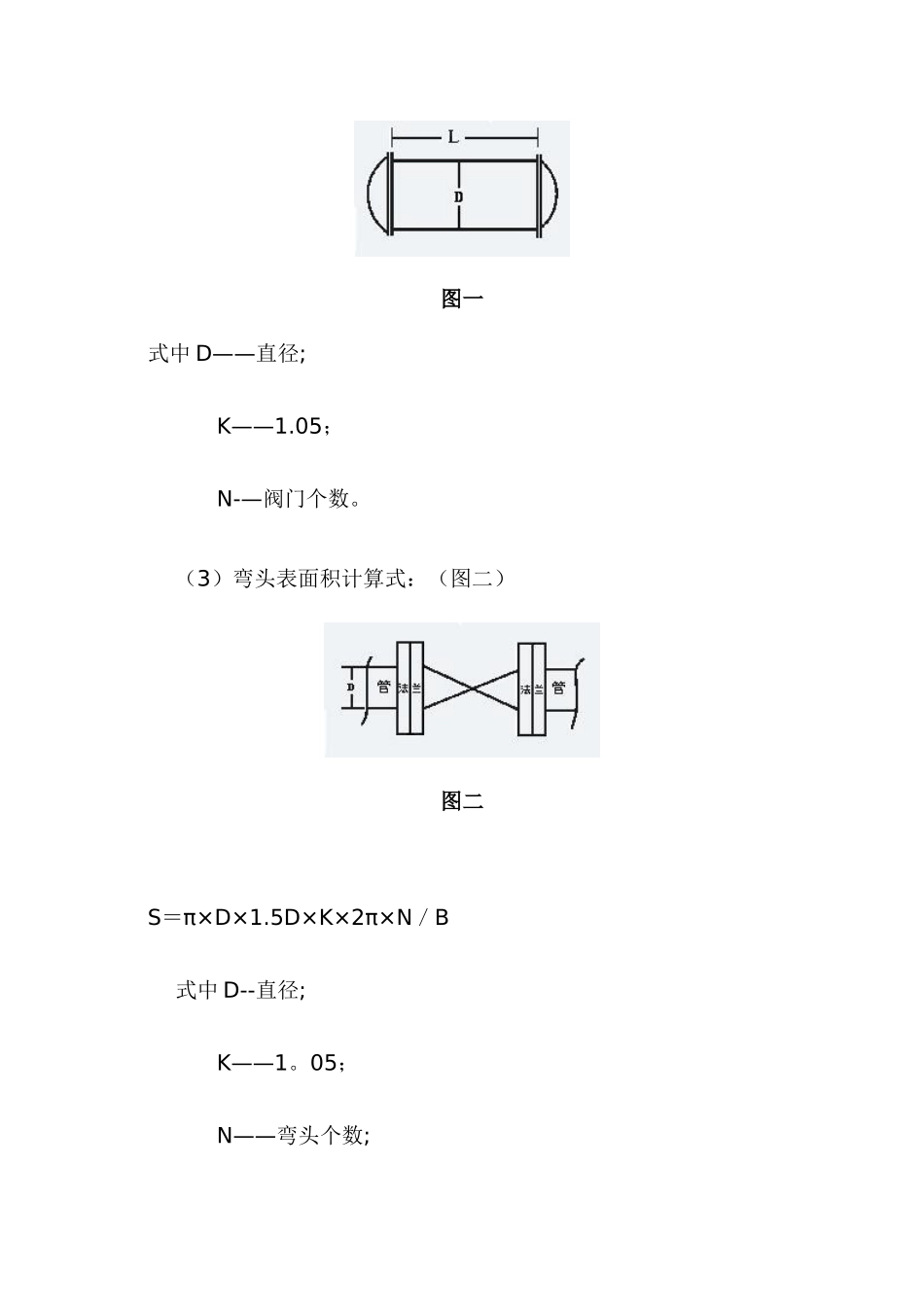

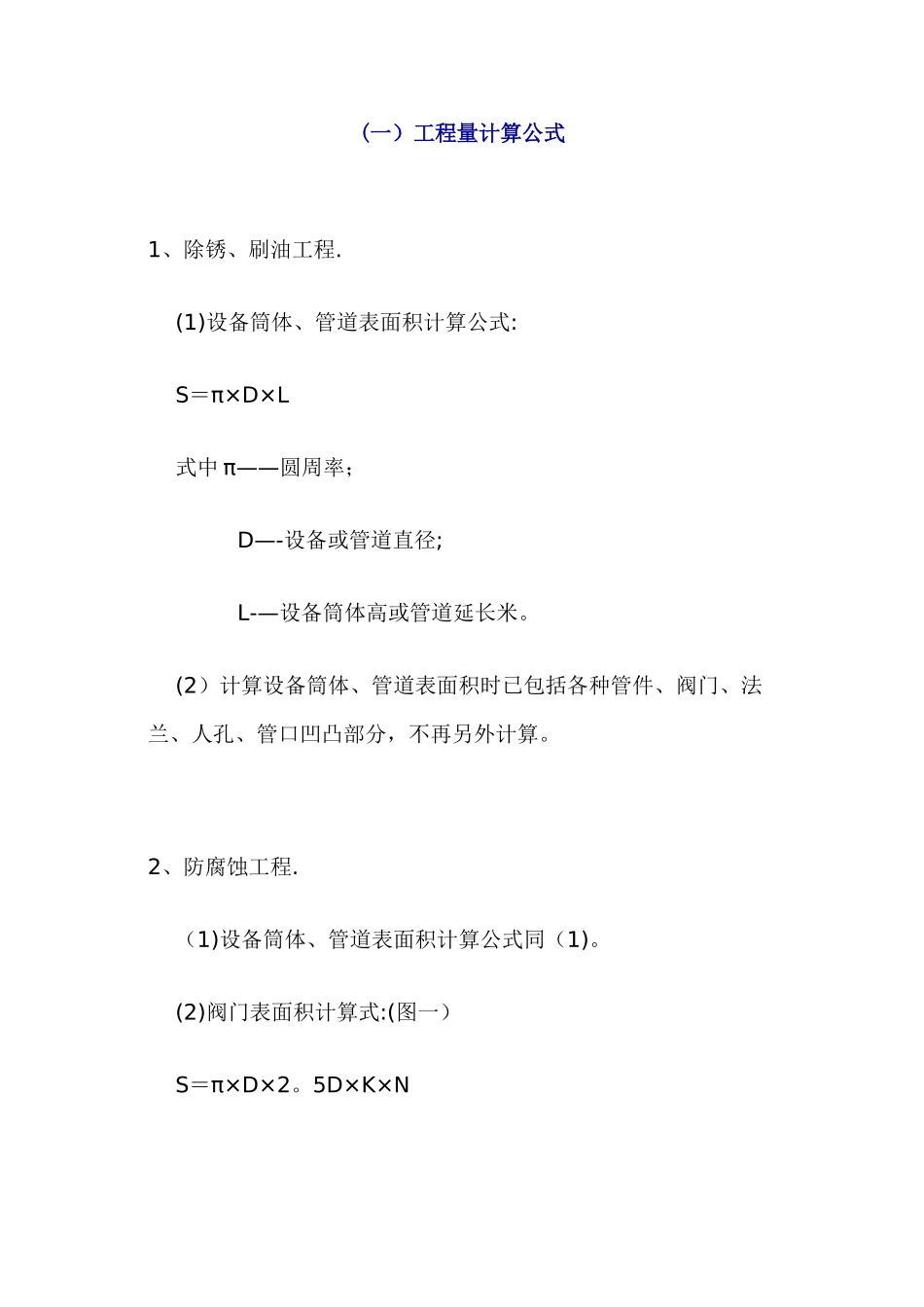

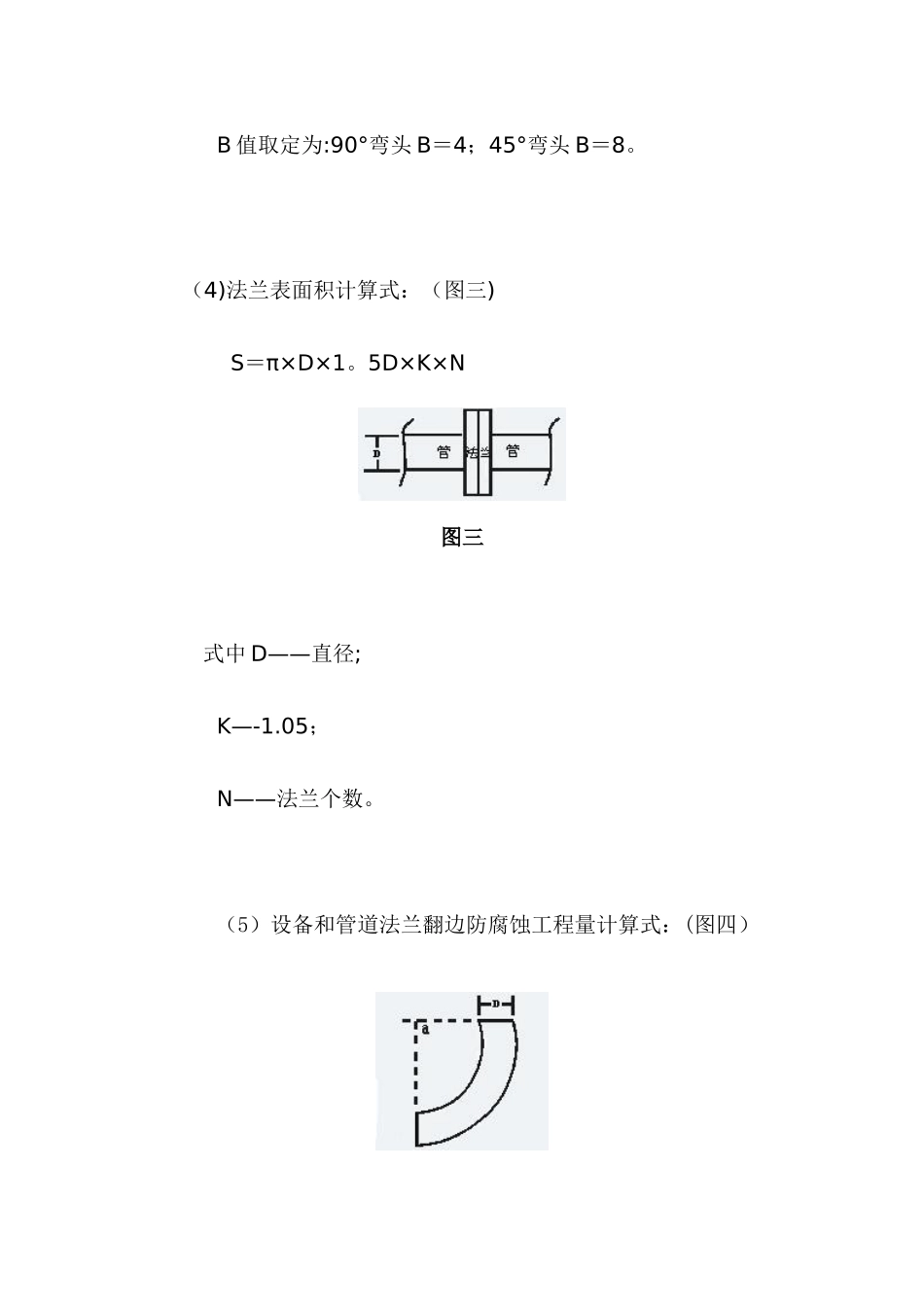

(一）工程量计算公式1、除锈、刷油工程. (1)设备筒体、管道表面积计算公式: S＝π×D×L 式中 π——圆周率； D—-设备或管道直径; L-—设备筒体高或管道延长米。 (2）计算设备筒体、管道表面积时已包括各种管件、阀门、法兰、人孔、管口凹凸部分，不再另外计算。2、防腐蚀工程. （1)设备筒体、管道表面积计算公式同（1)。 (2)阀门表面积计算式:(图一） S＝π×D×2。5D×K×N图一式中 D——直径; K——1.05； N-—阀门个数。 （3）弯头表面积计算式：（图二）图二S＝π×D×1.5D×K×2π×N／B 式中 D--直径; K——1。05； N——弯头个数; B 值取定为:90°弯头 B＝4；45°弯头 B＝8。 （4)法兰表面积计算式：（图三) S＝π×D×1。5D×K×N图三 式中 D——直径; K—-1.05； N——法兰个数。 （5）设备和管道法兰翻边防腐蚀工程量计算式：(图四） 图 4 S＝π×(D＋A）×A 式中 D—-直径； A——法兰翻边宽。 (6)带封头的设备防腐(或刷油）工程量计算式：(图五)图五 S＝L×π×D+(D［]22）×π×1.5×N 式中 N——封头个数； 1.5——系数值。 3、绝热工程量. （1)设备筒体或管道绝热、防潮和保护层计算公式： V＝π×（D＋1。033δ）×1。033δ S＝π×（D＋2。1δ＋0。0082）×L 图五 式中 D——直径 1。033、2.1——调整系数； δ—-绝热层厚度； L—-设备筒体或管道长; 0。0082——捆扎线直径或钢带厚. (2)伴热管道绝热工程量计算式: ① 单管伴热或双管伴热（管径相同，夹角小于 90°时). D′＝D1＋D2 ＋(10～20mm) 式中 D′——伴热管道综合值; D1 ——主管道直径; D2 -—伴热管道直径; （10～20mm)——主管道与伴热管道之间的间隙。 ② 双管伴热 (管径相同，夹角大于 90°时）。 D′＝D1＋1。5D2 ＋(10～20mm) ③ 双管伴热 （管径不同,夹角小于 90°时）. D′＝D1 ＋D 伴大＋(10～20mm) 式中 D′—-伴热管道综合值； D1 ——主管道直径。 将上述 D′计算结果分别代入相应公式计算出伴热管道的绝热层、防潮层和保护层工程量。 （3）设备封头绝热、防潮和保护层工程量计算式。 V＝\[(D＋1.033δ）／2\］2 π×1。033δ×1.5×N S＝\[(D＋2.1δ）／2\］2 ×π×1.5×N (4）阀门绝热、防潮和保护层计算公式。 V＝π（D＋1。033δ）×2.5D×1.033δ×1。05×N S＝π（D＋2.1δ）×2。5D×1。05×N （5）法兰绝热、防潮和保护层计算公式。 V＝π（D＋...
