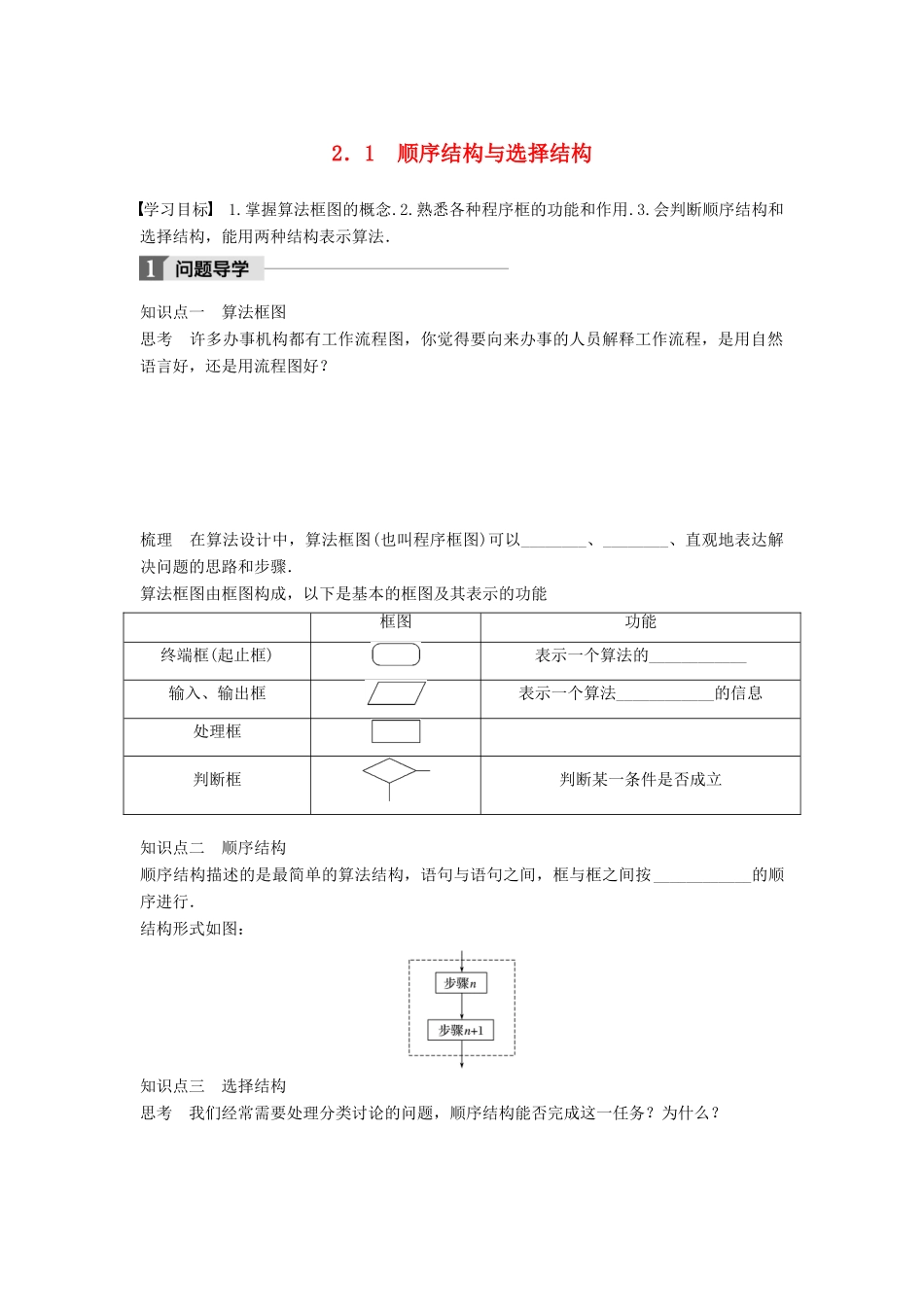

2．1 顺序结构与选择结构学习目标 1.掌握算法框图的概念.2.熟悉各种程序框的功能和作用.3.会判断顺序结构和选择结构，能用两种结构表示算法．知识点一 算法框图思考 许多办事机构都有工作流程图，你觉得要向来办事的人员解释工作流程，是用自然语言好，还是用流程图好？ 梳理 在算法设计中，算法框图(也叫程序框图)可以________、________、直观地表达解决问题的思路和步骤．算法框图由框图构成，以下是基本的框图及其表示的功能框图功能终端框(起止框)表示一个算法的____________输入、输出框表示一个算法____________的信息处理框判断框判断某一条件是否成立知识点二 顺序结构顺序结构描述的是最简单的算法结构，语句与语句之间，框与框之间按____________的顺序进行．结构形式如图：知识点三 选择结构思考 我们经常需要处理分类讨论的问题，顺序结构能否完成这一任务？为什么？ 梳理 选择结构是依据指定条件____________________的控制结构，它包含一个判断框，根据指定的条件是否成立而选择不同的路径，请注意无论条件成立与否，只能执行________路径．在算法的流程中，需要对条件进行判断，判断的结果决定后面的步骤，像这样的结构通常称作选择结构．其结构形式如图：类型一 把自然语言描述的算法翻译成算法框图例 1 已知一个算法如下：第一步，输入 x.第二步，计算 y＝2x＋3.第三步，计算 d＝.第四步，输出 d.把上述算法用算法框图表示． 反思与感悟 画算法框图的规则：(1)使用标准的框图符号；(2)框图一般按从上到下，从左到右的方向画；(3)描述语言写在框内，语言清楚、简练．跟踪训练 1 算法如下，画出算法框图．第一步，输入 a，b，c 的值－1，－2,3.第二步，计算 max＝.第三步，输出 max. 类型二 顺序结构例 2 一个笼子里装有鸡和兔共 m 只，且鸡和兔共 n 只脚，设计一个计算鸡和兔各有多少只的算法，并画出算法框图． 反思与感悟 顺序结构的算法框图的基本特征：(1)必须有两个起止框，穿插输入、输出框和处理框，没有判断框．(2)各程序框从上到下用流程线依次连接．(3)处理框按计算机执行顺序沿流程线依次排列．跟踪训练 2 已知一个三角形三条边的边长分别为 a，b，c，利用海伦－秦九韶公式(令 p＝，则三角形的面积 S＝，设计一个计算三角形面积的算法，并画出算法框图． 类型三 用算法框图表示选择结构例 3 下面给出了一个问题的算法：第一步，输入 x.第二步，若 x>1，则 y＝x2＋3，...
