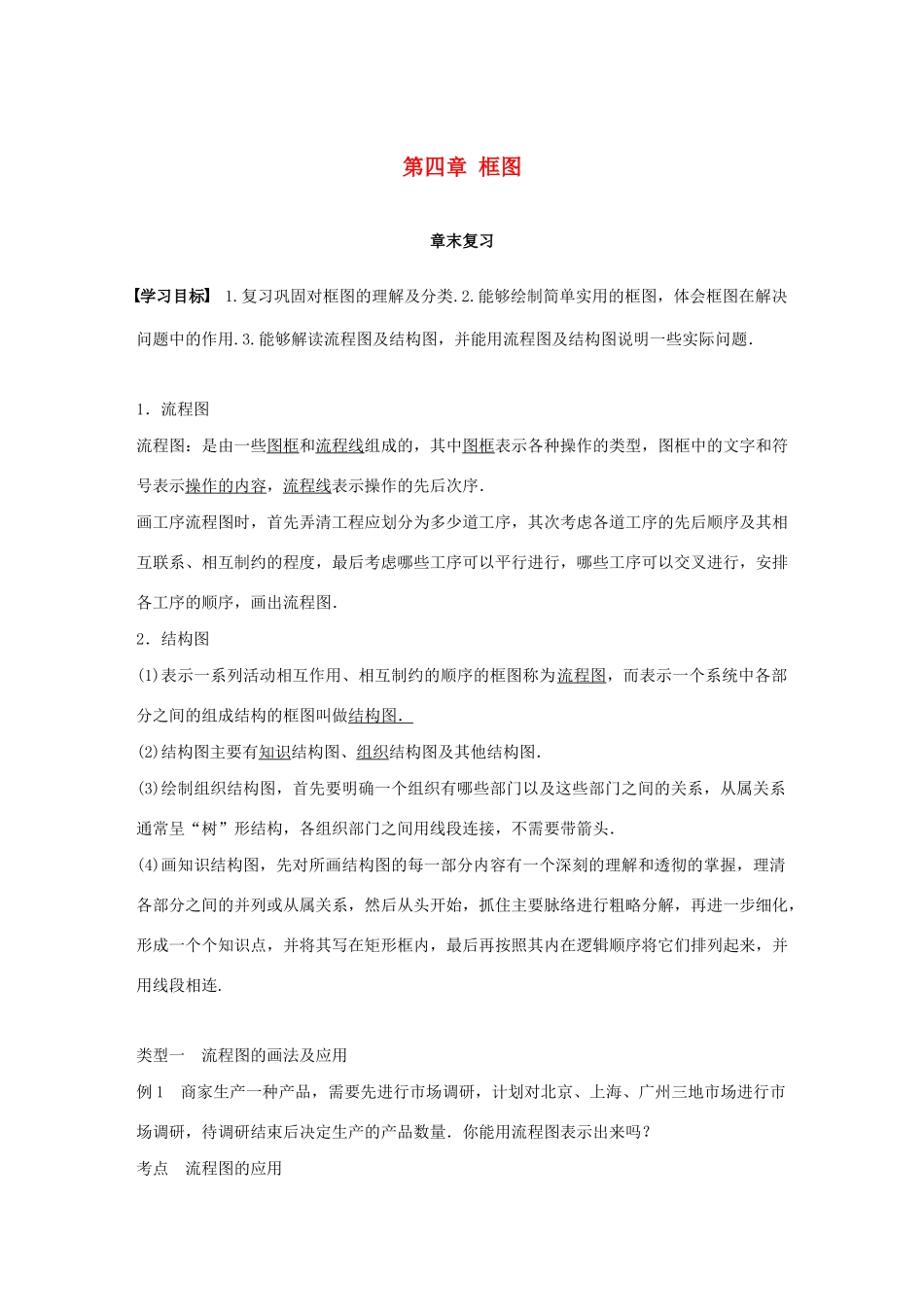

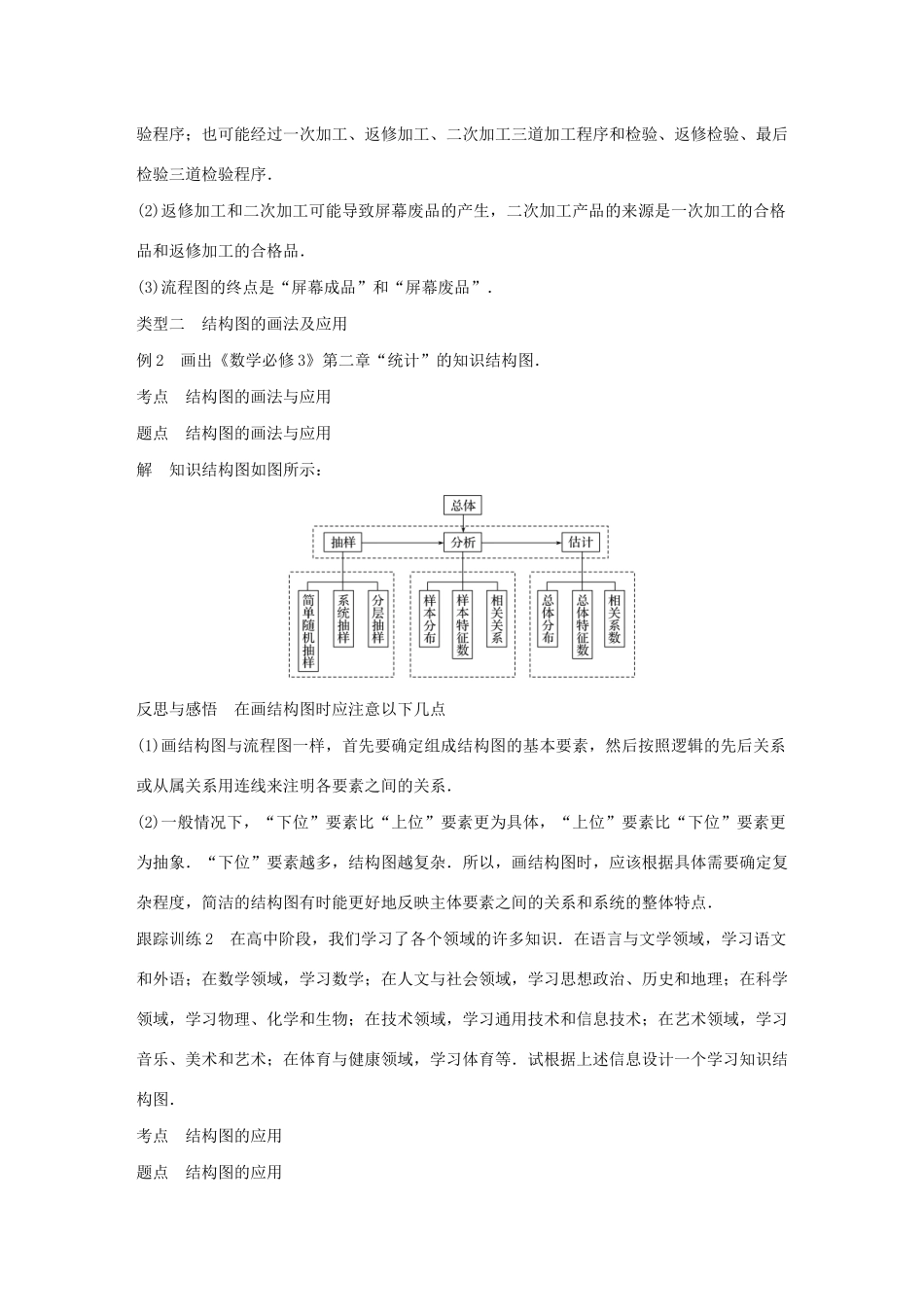

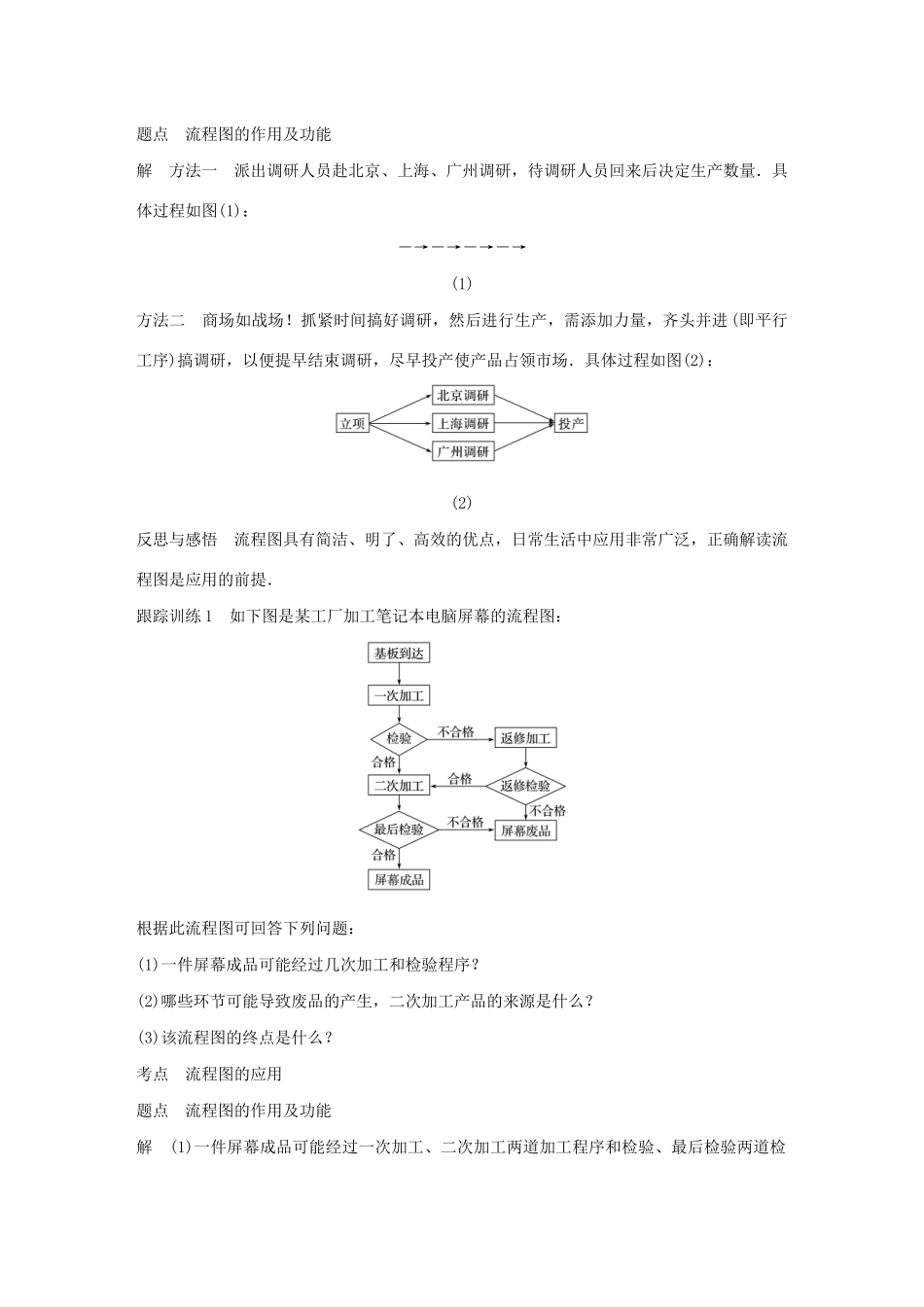

第四章 框图章末复习学习目标 1.复习巩固对框图的理解及分类.2.能够绘制简单实用的框图，体会框图在解决问题中的作用.3.能够解读流程图及结构图，并能用流程图及结构图说明一些实际问题．1．流程图流程图：是由一些图框和流程线组成的，其中图框表示各种操作的类型，图框中的文字和符号表示操作的内容，流程线表示操作的先后次序．画工序流程图时，首先弄清工程应划分为多少道工序，其次考虑各道工序的先后顺序及其相互联系、相互制约的程度，最后考虑哪些工序可以平行进行，哪些工序可以交叉进行，安排各工序的顺序，画出流程图．2．结构图(1)表示一系列活动相互作用、相互制约的顺序的框图称为流程图，而表示一个系统中各部分之间的组成结构的框图叫做结构图．(2)结构图主要有知识结构图、组织结构图及其他结构图．(3)绘制组织结构图，首先要明确一个组织有哪些部门以及这些部门之间的关系，从属关系通常呈“树”形结构，各组织部门之间用线段连接，不需要带箭头．(4)画知识结构图，先对所画结构图的每一部分内容有一个深刻的理解和透彻的掌握，理清各部分之间的并列或从属关系，然后从头开始，抓住主要脉络进行粗略分解，再进一步细化，形成一个个知识点，并将其写在矩形框内，最后再按照其内在逻辑顺序将它们排列起来，并用线段相连.类型一 流程图的画法及应用例 1 商家生产一种产品，需要先进行市场调研，计划对北京、上海、广州三地市场进行市场调研，待调研结束后决定生产的产品数量．你能用流程图表示出来吗？考点 流程图的应用题点 流程图的作用及功能解 方法一 派出调研人员赴北京、上海、广州调研，待调研人员回来后决定生产数量．具体过程如图(1)：―→―→―→―→(1)方法二 商场如战场！抓紧时间搞好调研，然后进行生产，需添加力量，齐头并进(即平行工序)搞调研，以便提早结束调研，尽早投产使产品占领市场．具体过程如图(2)：(2)反思与感悟 流程图具有简洁、明了、高效的优点，日常生活中应用非常广泛，正确解读流程图是应用的前提．跟踪训练 1 如下图是某工厂加工笔记本电脑屏幕的流程图：根据此流程图可回答下列问题：(1)一件屏幕成品可能经过几次加工和检验程序？(2)哪些环节可能导致废品的产生，二次加工产品的来源是什么？(3)该流程图的终点是什么？考点 流程图的应用题点 流程图的作用及功能解 (1)一件屏幕成品可能经过一次加工、二次加工两道加工程序和检验、最后检验两道检验程序；也可能经过一次加工、返...
