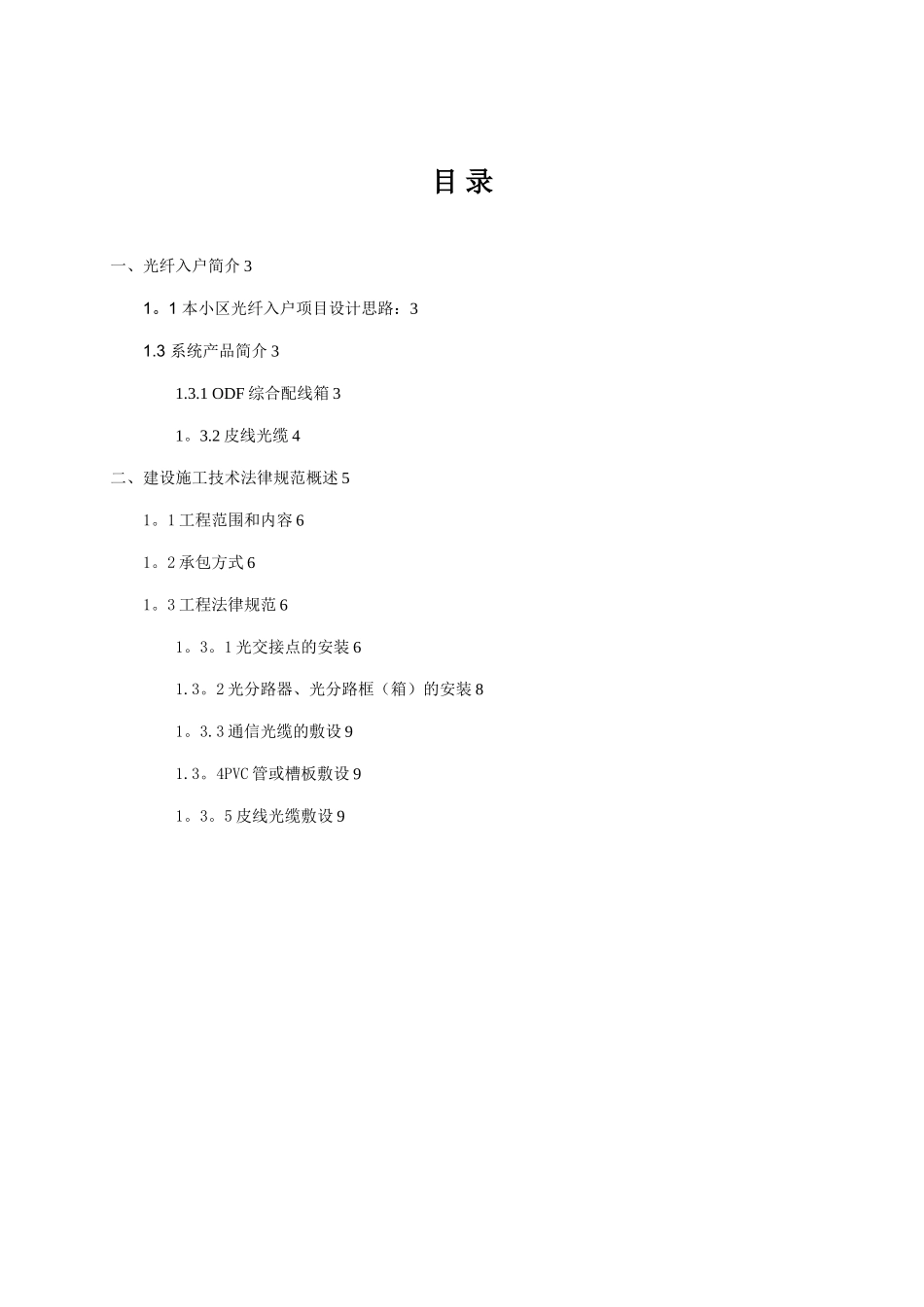

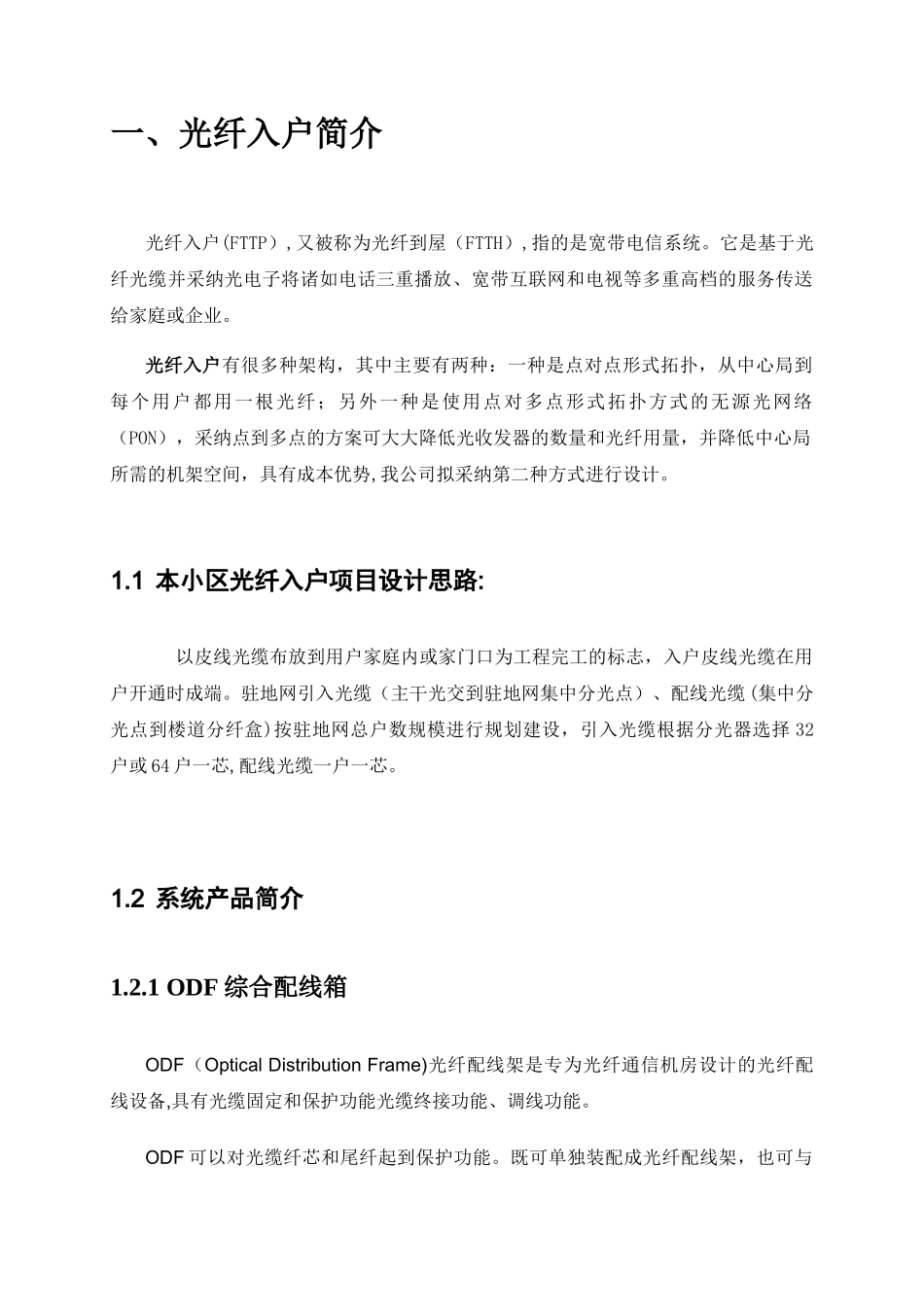

习水县黔北商贸中心光纤入户方案习水县黔跃网络科技有限公司2025 年 7 月 20 日目 录一、光纤入户简介 31。1 本小区光纤入户项目设计思路：31.3 系统产品简介 31.3.1 ODF 综合配线箱 31。3.2 皮线光缆 4二、建设施工技术法律规范概述 51。1 工程范围和内容 61。2 承包方式 61。3 工程法律规范 61。3。1 光交接点的安装 61.3。2 光分路器、光分路框（箱）的安装 81。3.3 通信光缆的敷设 91.3。4PVC 管或槽板敷设 91。3。5 皮线光缆敷设 9一、光纤入户简介光纤入户(FTTP）,又被称为光纤到屋（FTTH）,指的是宽带电信系统。它是基于光纤光缆并采纳光电子将诸如电话三重播放、宽带互联网和电视等多重高档的服务传送给家庭或企业。光纤入户有很多种架构，其中主要有两种：一种是点对点形式拓扑，从中心局到每个用户都用一根光纤；另外一种是使用点对多点形式拓扑方式的无源光网络（PON），采纳点到多点的方案可大大降低光收发器的数量和光纤用量，并降低中心局所需的机架空间，具有成本优势,我公司拟采纳第二种方式进行设计。1.1 本小区光纤入户项目设计思路:以皮线光缆布放到用户家庭内或家门口为工程完工的标志，入户皮线光缆在用户开通时成端。驻地网引入光缆（主干光交到驻地网集中分光点）、配线光缆 (集中分光点到楼道分纤盒)按驻地网总户数规模进行规划建设，引入光缆根据分光器选择 32户或 64 户一芯,配线光缆一户一芯。1.2 系统产品简介1.2.1 ODF 综合配线箱ODF（Optical Distribution Frame)光纤配线架是专为光纤通信机房设计的光纤配线设备,具有光缆固定和保护功能光缆终接功能、调线功能。ODF 可以对光缆纤芯和尾纤起到保护功能。既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内.构成综合配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备，主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等,它对于光纤通信网络安全运行和灵活使用有着重要的作用。产品的重要特点，友好的线缆路径，全程的半径保护以及停车场的设计使得光分路器尾纤管理安全可靠、简单明晰.金属箱体密封良好，可以有效保护光纤,防尘、防水、防虫和其它污染。1。2。2 皮线光缆皮线光缆是一种新型的入户光缆,俗称“8 字缆",即在两根 KFRP（或钢丝）的接合处夹入一...
