公司一期弱电施工组织设计方案

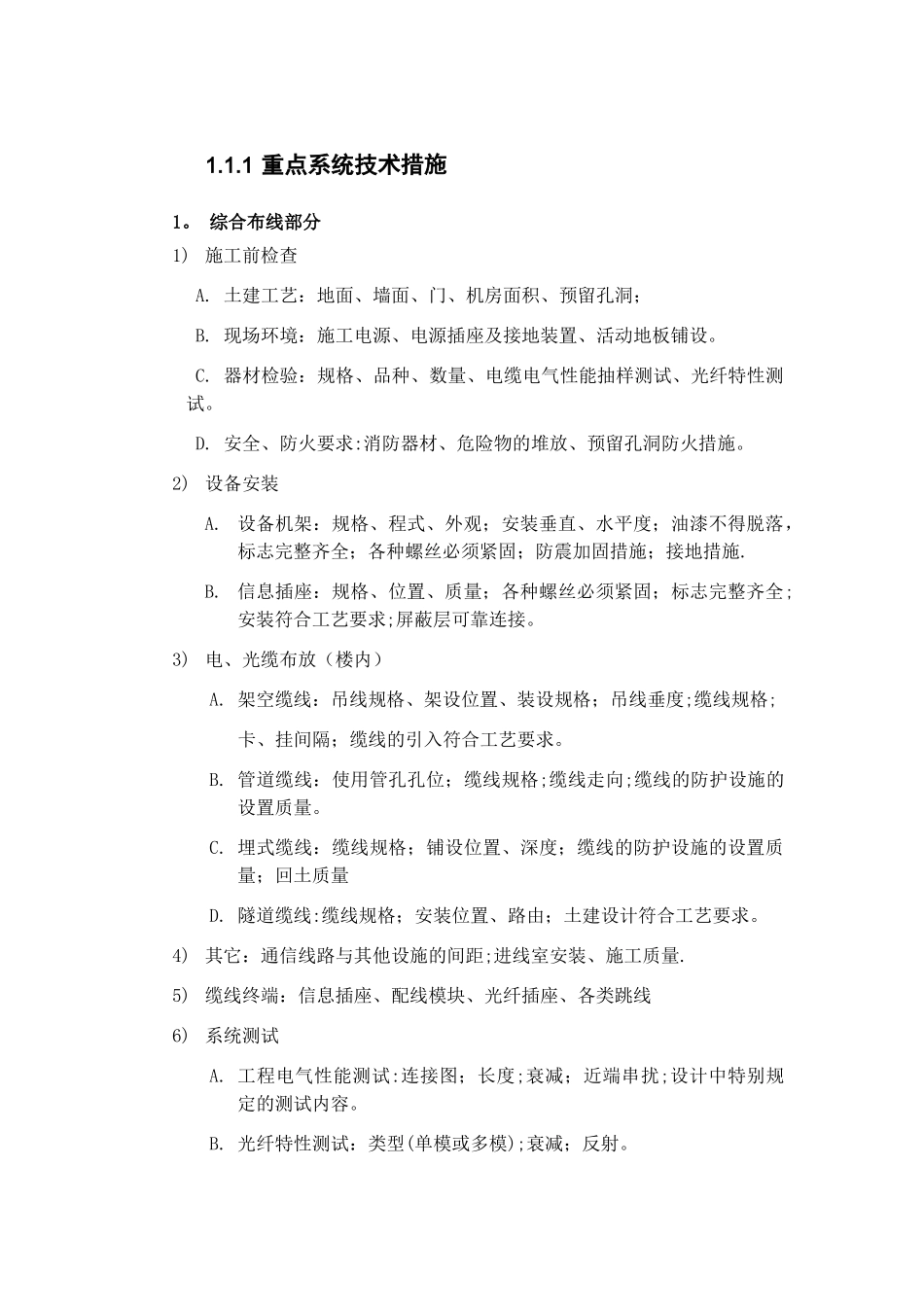

1.1.1 重点系统技术措施1。 综合布线部分1) 施工前检查A. 土建工艺：地面、墙面、门、机房面积、预留孔洞；B. 现场环境：施工电源、电源插座及接地装置、活动地板铺设。C. 器材检验：规格、品种、数量、电缆电气性能抽样测试、光纤特性测试。D. 安全、防火要求:消防器材、危险物的堆放、预留孔洞防火措施。2) 设备安装A. 设备机架：规格、程式、外观；安装垂直、水平度；油漆不得脱落，标志完整齐全；各种螺丝必须紧固；防震加固措施；接地措施.B. 信息插座：规格、位置、质量；各种螺丝必须紧固；标志完整齐全;安装符合工艺要求;屏蔽层可靠连接。3) 电、光缆布放（楼内）A. 架空缆线：吊线规格、架设位置、装设规格；吊线垂度;缆线规格;卡、挂间隔；缆线的引入符合工艺要求。B. 管道缆线：使用管孔孔位；缆线规格;缆线走向;缆线的防护设施的设置质量。C. 埋式缆线：缆线规格；铺设位置、深度；缆线的防护设施的设置质量；回土质量D. 隧道缆线:缆线规格；安装位置、路由；土建设计符合工艺要求。4) 其它：通信线路与其他设施的间距;进线室安装、施工质量.5) 缆线终端：信息插座、配线模块、光纤插座、各类跳线6) 系统测试A. 工程电气性能测试:连接图；长度;衰减；近端串扰;设计中特别规定的测试内容。B. 光纤特性测试：类型(单模或多模);衰减；反射。C. 系统接地:符合设计要求.2.卫星电视及有线电视接收系统1) 施工前检查A. 根据施工材料表对系统进行清点、分类。B. 各种部件的规格、型号、数量应符和设计要求，产品合格证、使用说明书齐全.C. 产品外观应无变形、破损和明显脱漆现象.D. 有源部件均应通电检查.2) 天线设施的安装A. 天线到星体之间不应有障碍物，应防止地面微波的干扰.特别是接受工作在 C 波段的卫星,应为它的下行频率和地面微波通信使用的频率相近.天线应尽量靠近卫星接收机所在机房，避开因传输距离过长而使信号衰减严重，通常连接电缆不应超过 30 米.B. 天线指向的确定：天性指向由天线的方位角和仰角来确定,天线的方位角是指天线抛物面轴线与真北极的夹角.C. 接收天线的安装：首先应在选好的位置上,根据天线底座的尺寸挖好坑基,埋入地脚螺栓并浇混凝土以固定.吊装天线的抛物面,对于分瓣式天线,应先将抛物面拼装好，并经过校正整形后在进行吊装.将抛物面紧固在支撑体上.作后装好馈源得支撑架。3) 系统前端、机房设备安装A. 前端的安装：放大器、混合器、滤波器、衰减器、分支器、分配器及天...
