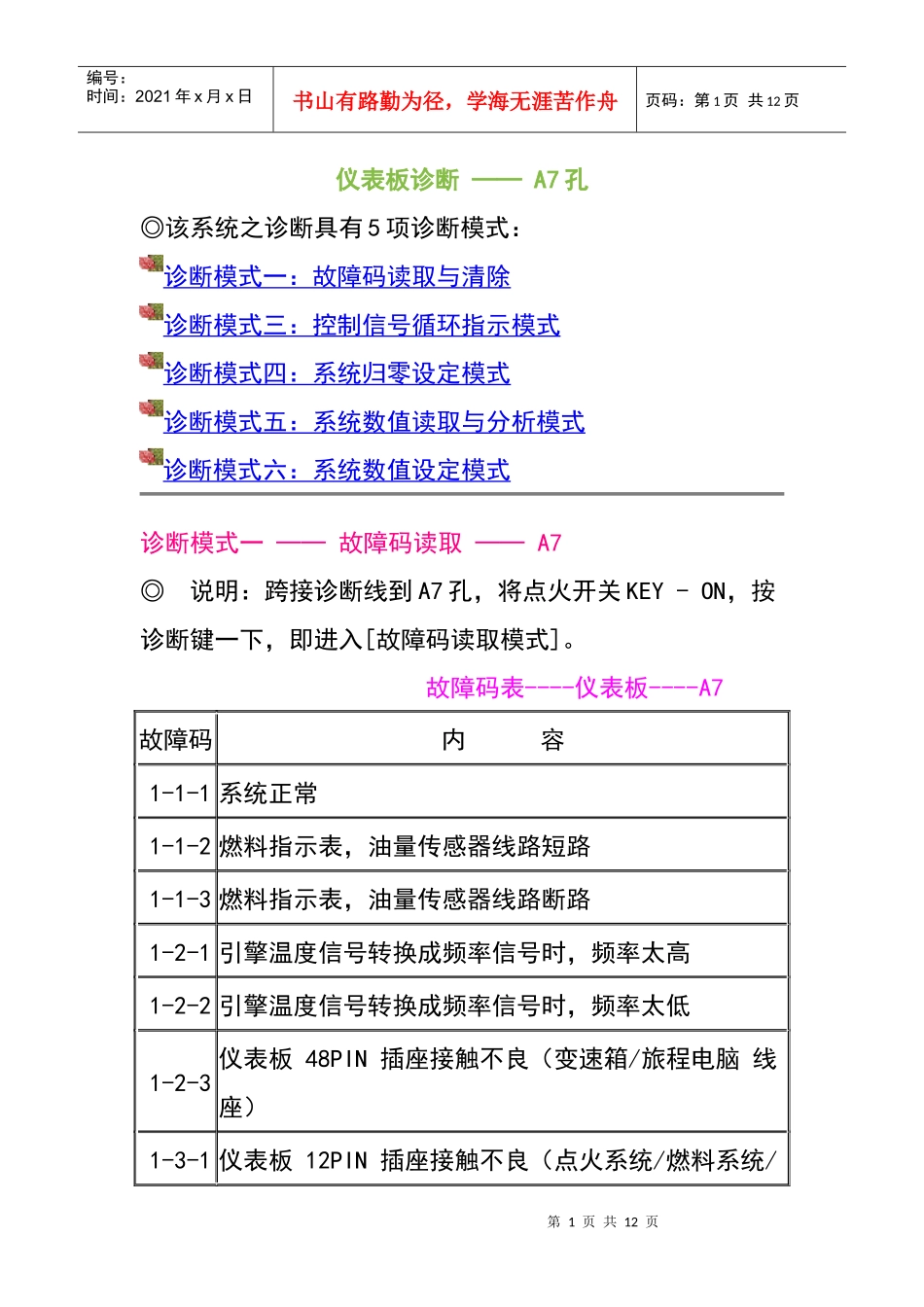

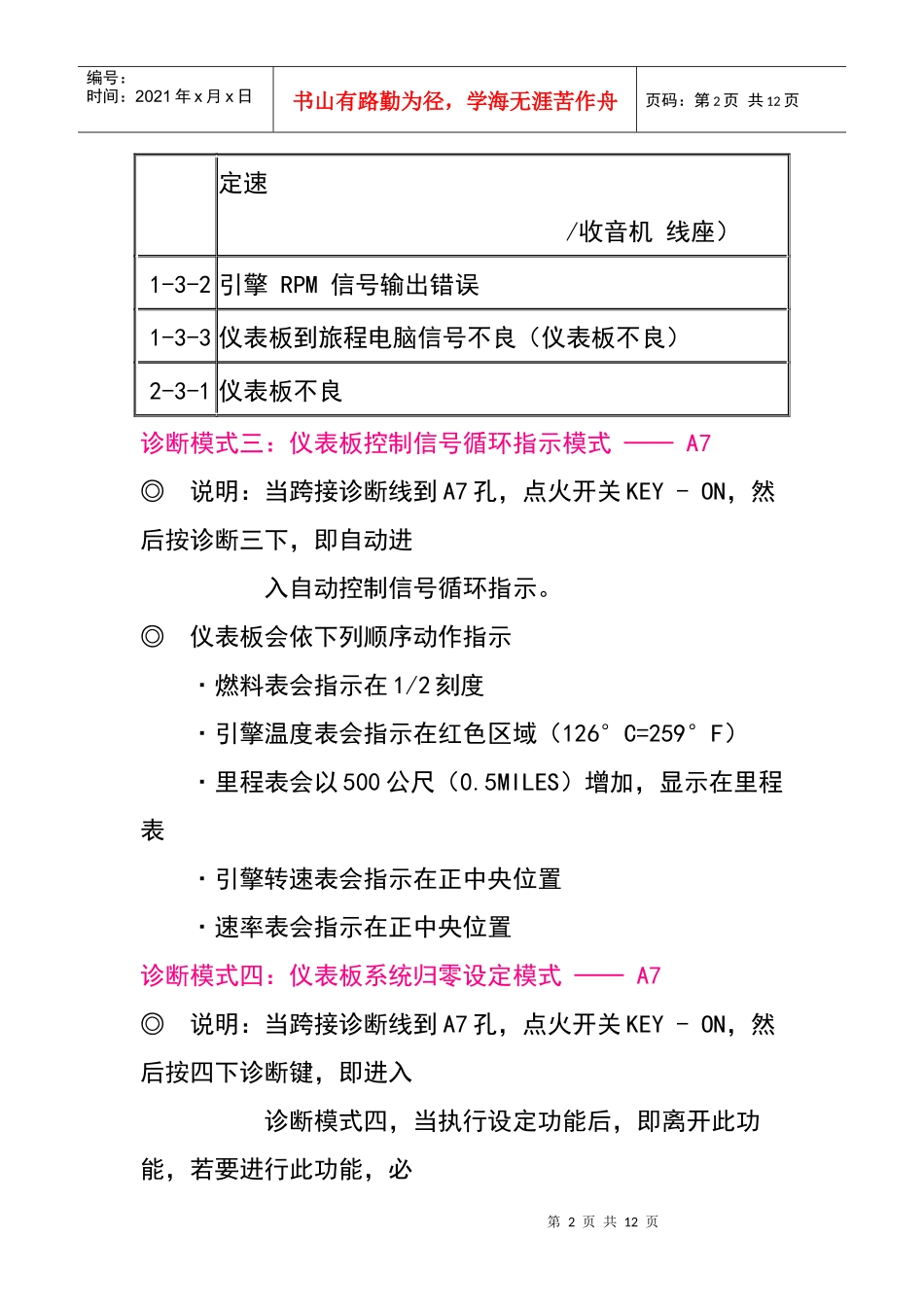

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页仪表板诊断──A7孔◎该系统之诊断具有5项诊断模式：诊断模式一：故障码读取与清除诊断模式三：控制信号循环指示模式诊断模式四：系统归零设定模式诊断模式五：系统数值读取与分析模式诊断模式六：系统数值设定模式诊断模式一──故障码读取──A7◎说明：跨接诊断线到A7孔，将点火开关KEY-ON，按诊断键一下，即进入[故障码读取模式]。故障码表----仪表板----A7故障码内容1-1-1系统正常1-1-2燃料指示表，油量传感器线路短路1-1-3燃料指示表，油量传感器线路断路1-2-1引擎温度信号转换成频率信号时，频率太高1-2-2引擎温度信号转换成频率信号时，频率太低1-2-3仪表板48PIN插座接触不良（变速箱/旅程电脑线座）1-3-1仪表板12PIN插座接触不良（点火系统/燃料系统/第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页定速/收音机线座）1-3-2引擎RPM信号输出错误1-3-3仪表板到旅程电脑信号不良（仪表板不良）2-3-1仪表板不良诊断模式三：仪表板控制信号循环指示模式──A7◎说明：当跨接诊断线到A7孔，点火开关KEY-ON，然后按诊断三下，即自动进入自动控制信号循环指示。◎仪表板会依下列顺序动作指示·燃料表会指示在1/2刻度·引擎温度表会指示在红色区域（126°C=259°F）·里程表会以500公尺（0.5MILES）增加，显示在里程表·引擎转速表会指示在正中央位置·速率表会指示在正中央位置诊断模式四：仪表板系统归零设定模式──A7◎说明：当跨接诊断线到A7孔，点火开关KEY-ON，然后按四下诊断键，即进入诊断模式四，当执行设定功能后，即离开此功能，若要进行此功能，必第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页须再按四下诊断键，再输入特定代号进行诊断◎仪表板归零设定模式代号：4-1-5-1：保养灯归零4-3-1-1：进行诊断时，以正常传输率传输资料4-3-1-2：利用VOLVO原厂专用仪器，进行诊断时，以正常传输率传输资料的两倍传输资料4-3-1-3：利用VOLVO原厂专用仪器，进行诊断时，以正常传输率传输资料的十倍传输资料诊断模式五：仪表板系统数值读取与分析模式──A7◎说明：当跨接诊断线到A7孔，点火开关KEY-ON，按五次诊断键，即进入[数值读取分析模式]。该模式系以特定“代号”输入，再由LED灯显示相关数值“代码”以利分析。当LED灯闪10次表示0。◎仪表板系统数值分析，以代号与代码-----A7·输入1-1-1后LED灯会显示哩程表前三位数的数值·输入1-1-2后LED灯会显示哩程表后三位数的数值第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页·输入1-1-3后LED灯会显示，曾经拆开哩程表而去发动引擎的时间，显示前三位数，单位为小时（可能会显示666）·输入1-1-4后LED灯会显示，曾经拆开哩程表而去发动引擎的时间，显示后三位数，单位为小时（可能会显示666）·输入1-2-1后LED灯会显示从最后一次保养归零（4-1-5-1）后，该车行驶了多少公里的代码，代码表如下：[5-1-2-1]代码公里代码公里代码公里代码公里1-1-101-3-380002-3-2160003-3-1240001-1-210002-1-190002-3-3170003-3-2250001-1-320002-1-2100003-1-1180003-3-3260001-2-130002-1-3110003-1-2190004-1-1270001-2-240002-2-1120003-1-3200004-1-2280001-2-350002-2-2130003-2-1210004-1-3290001-3-160002-2-3140003-2-2220004-2-1300001-3-270002-3-1150003-3-3230004-4-430000以上第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页诊断模式五：仪表板系统数值读取与分析模式──A7·输入1-2-2后LED灯会显示从最后一次保养归零后，到目前该车行驶了几个月的代码，代码表如下：[5-1-2-2]代码月代码月代码月1-1-102-1-193-1-1181-1-212-1-2103-1-2191-1-322-1-3113-1-3201-2-132-2-1123-2-1211-2-242-2-2133-2-2221-2-352-2-3143-2-3231-3-162-3-1153-3-1241-3-272-3-2163-3-2251-3-382-3-2174-4-425个月以上·输入1-2-3后LED灯会显示从最后一...
