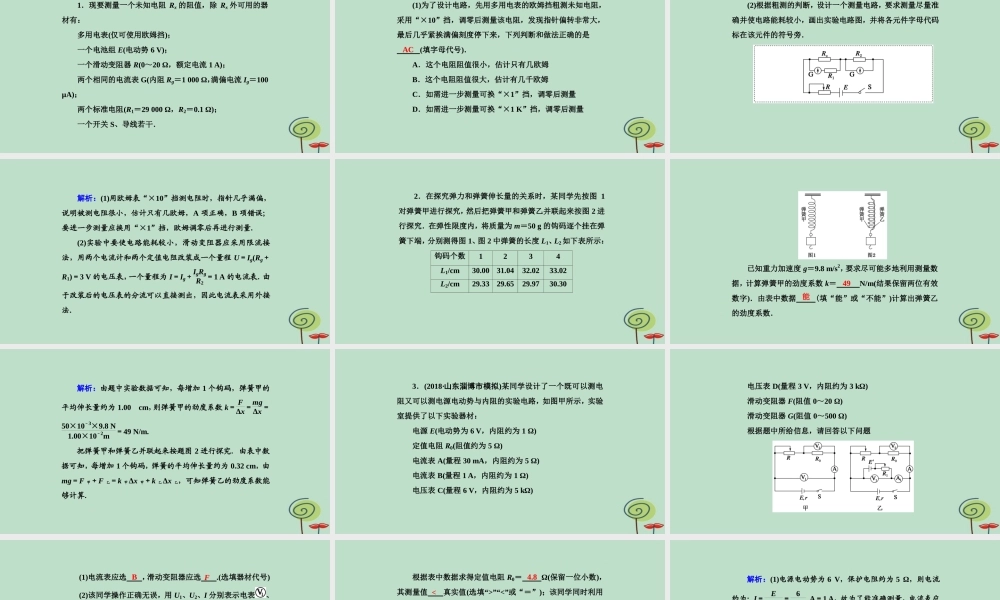

实验题提分练 21．现要测量一个未知电阻 Rx 的阻值，除 Rx 外可用的器材有： 多用电表(仅可使用欧姆挡)； 一个电池组 E(电动势 6 V)； 一个滑动变阻器 R(0～20 Ω，额定电流 1 A)； 两个相同的电流表 G(内阻 Rg＝1 000 Ω，满偏电流 Ig＝100 μA)； 两个标准电阻(R1＝29 000 Ω，R2＝0.1 Ω)； 一个开关 S、导线若干． (1)为了设计电路，先用多用电表的欧姆挡粗测未知电阻，采用“×10”挡，调零后测量该电阻，发现指针偏转非常大，最后几乎紧挨满偏刻度停下来，下列判断和做法正确的是 (填字母代号)． A．这个电阻阻值很小，估计只有几欧姆 B．这个电阻阻值很大，估计有几千欧姆 C．如需进一步测量可换“×1”挡，调零后测量 D．如需进一步测量可换“×1 K”挡，调零后测量 AC (2)根据粗测的判断，设计一个测量电路，要求测量尽量准确并使电路能耗较小，画出实验电路图，并将各元件字母代码标在该元件的符号旁． 解析：(1)用欧姆表“×10”挡测电阻时，指针几乎满偏，说明被测电阻很小，估计只有几欧姆，A 项正确，B 项错误；要进一步测量应换用“×1”挡，欧姆调零后再进行测量． (2)实验中要使电路能耗较小，滑动变阻器应采用限流接法，用两个电流计和两个定值电阻改装成一个量程 U＝Ig(Rg＋R1)＝3 V 的电压表，一个量程为 I＝Ig＋IgRgR2 ＝1 A 的电流表．由于改装后的电压表的分流可以直接测出，因此电流表采用外接法． 2．在探究弹力和弹簧伸长量的关系时，某同学先按图 1对弹簧甲进行探究，然后把弹簧甲和弹簧乙并联起来按图 2 进行探究．在弹性限度内，将质量为 m＝50 g 的钩码逐个挂在弹簧下端，分别测得图 1、图 2 中弹簧的长度 L1、L2 如下表所示： 钩码个数 1 2 3 4 L1/cm 30.00 31.04 32.02 33.02 L2/cm 29.33 29.65 29.97 30.30 已知重力加速度 g＝9.8 m/s2，要求尽可能多地利用测量数据，计算弹簧甲的劲度系数 k＝ N/m(结果保留两位有效数字)．由表中数据 (填“能”或“不能”)计算出弹簧乙的劲度系数． 49 能 解析：由题中实验数据可知，每增加 1 个钩码，弹簧甲的平均伸长量约为 1.00 cm，则弹簧甲的劲度系数 k＝ FΔx＝mgΔx＝50×10－3×9.8 N1.00×10－2m＝49 N/m. 把弹簧甲和弹簧乙并联起来按题图 2 进行探究．由表中数据可知，每增加 1 个钩码，弹簧的平均伸长量约为 0.32 cm，由mg＝F 甲＋F 乙＝k 甲Δx 甲＋k 乙...
