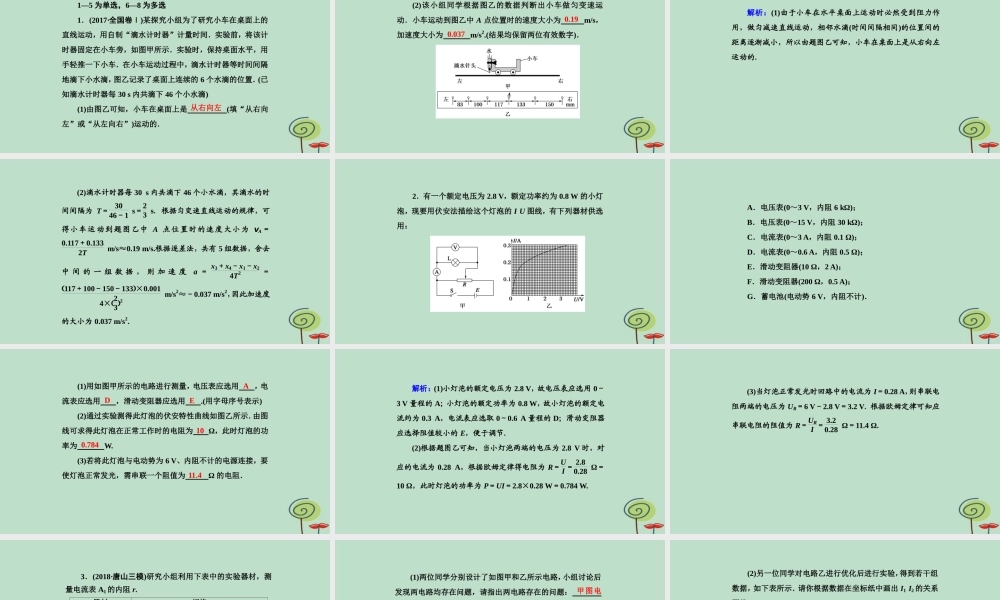

实验题提分练 61—5 为单选，6—8 为多选 1．(2017·全国卷Ⅰ)某探究小组为了研究小车在桌面上的直线运动，用自制“滴水计时器”计量时间．实验前，将该计时器固定在小车旁，如图甲所示．实验时，保持桌面水平，用手轻推一下小车．在小车运动过程中，滴水计时器等时间间隔地滴下小水滴，图乙记录了桌面上连续的 6 个水滴的位置．(已知滴水计时器每 30 s 内共滴下 46 个小水滴) (1)由图乙可知，小车在桌面上是 (填“从右向左”或“从左向右”)运动的． 从右向左 (2)该小组同学根据图乙的数据判断出小车做匀变速运动．小车运动到图乙中 A 点位置时的速度大小为 m/s，加速度大小为 m/s2.(结果均保留两位有效数字)． 0.19 0.037 解析：(1)由于小车在水平桌面上运动时必然受到阻力作用，做匀减速直线运动，相邻水滴(时间间隔相同)的位置间的距离逐渐减小，所以由题图乙可知，小车在桌面上是从右向左运动的． (2)滴水计时器每 30 s 内共滴下 46 个小水滴，其滴水的时间间隔为 T＝ 3046－1 s＝23 s．根据匀变速直线运动的规律，可得小车运 动到题图乙中 A 点位 置时的速度 大小为 vA＝0.117＋0.1332T m/s≈0.19 m/s.根据逐差法，共有 5 组数据，舍去中 间 的 一 组 数 据 ， 则 加 速 度a ＝ x3＋x4－x1－x24T2＝117＋100－150－133×0.0014×232 m/s2≈－0.037 m/s2，因此加速度的大小为 0.037 m/s2. 2．有一个额定电压为 2.8 V，额定功率约为 0.8 W 的小灯泡，现要用伏安法描绘这个灯泡的 I U 图线，有下列器材供选用： A．电压表(0～3 V，内阻 6 kΩ)； B．电压表(0～15 V，内阻 30 kΩ)； C．电流表(0～3 A，内阻 0.1 Ω)； D．电流表(0～0.6 A，内阻 0.5 Ω)； E．滑动变阻器(10 Ω，2 A)； F．滑动变阻器(200 Ω，0.5 A)； G．蓄电池(电动势 6 V，内阻不计)． (1)用如图甲所示的电路进行测量，电压表应选用 ，电流表应选用 ，滑动变阻器应选用 .(用字母序号表示) (2)通过实验测得此灯泡的伏安特性曲线如图乙所示．由图线可求得此灯泡在正常工作时的电阻为 Ω，此时灯泡的功率为 W. (3)若将此灯泡与电动势为 6 V、内阻不计的电源连接，要使灯泡正常发光，需串联一个阻值为 Ω 的电阻． A D E 10 0.784 11.4 解析：(1)小灯泡的额定电压为 2.8 V，故电压表应选用 0～3 V 量程的 A；小灯泡的额定功率为 0.8 W，故小...
