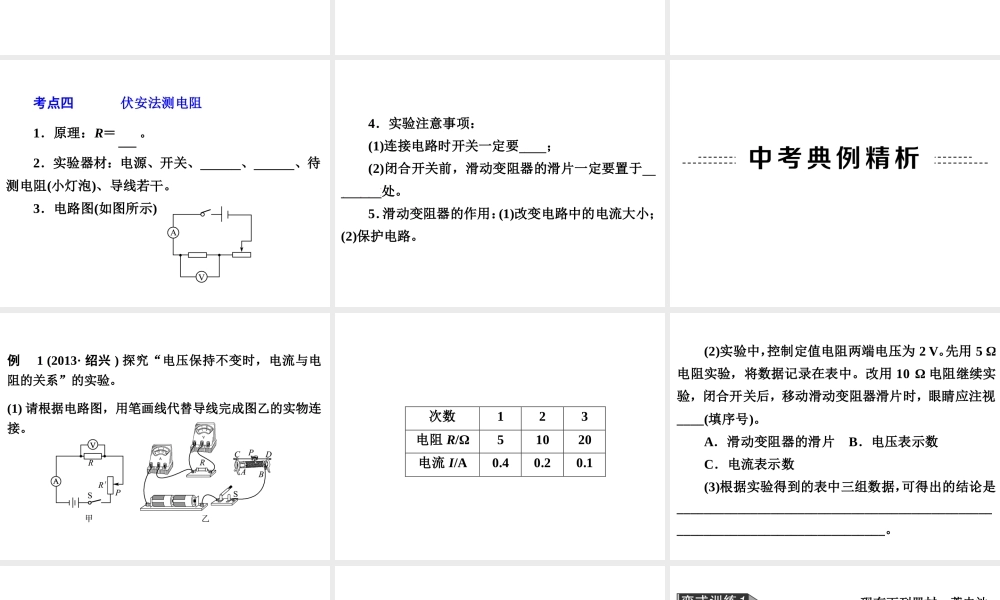

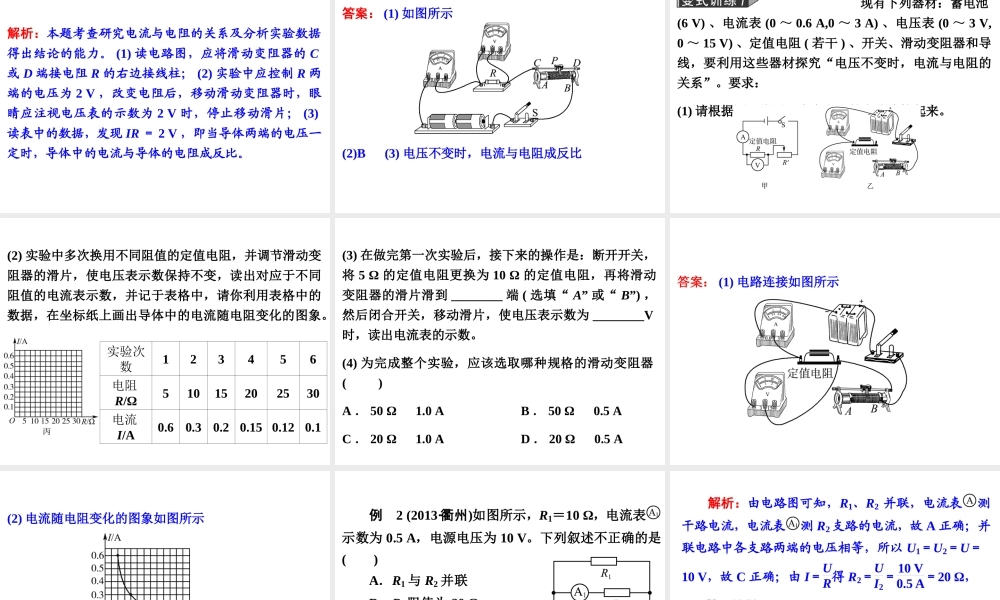

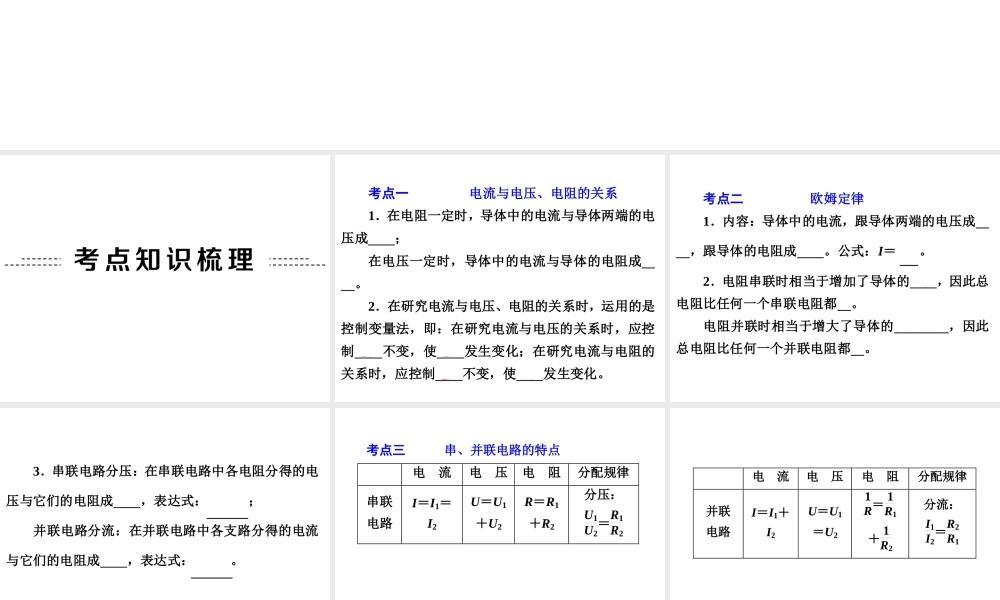

专题 21 欧姆定律考点一 电流与电压、电阻的关系 1．在电阻一定时，导体中的电流与导体两端的电压成正比； 在电压一定时，导体中的电流与导体的电阻成反比。 2．在研究电流与电压、电阻的关系时，运用的是控制变量法，即：在研究电流与电压的关系时，应控制电阻不变，使电压发生变化；在研究电流与电阻的关系时，应控制电压不变，使电阻发生变化。 考点二 欧姆定律 1．内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。公式：I＝ UR 。 2．电阻串联时相当于增加了导体的长度，因此总电阻比任何一个串联电阻都大。 电阻并联时相当于增大了导体的横截面积，因此总电阻比任何一个并联电阻都小。 3．串联电路分压：在串联电路中各电阻分得的电压与它们的电阻成正比，表达式：U1U2＝R1R2； 并联电路分流：在并联电路中各支路分得的电流与它们的电阻成反比，表达式：I1I2＝R2R1。 考点三 串、并联电路的特点 电 流 电 压 电 阻 分配规律 串联电路 I＝I1＝I2 U＝U1＋U2 R＝R1＋R2 分压： U1U2＝R1R2 电 流 电 压 电 阻 分配规律 并联 电路 I＝I1＋I2 U＝U1＝U2 1R＝ 1R1＋ 1R2 分流： I1I2＝R2R1 考点四 伏安法测电阻 1．原理：R＝ UI 。 2．实验器材：电源、开关、电流表、电压表、待测电阻(小灯泡)、导线若干。 3．电路图(如图所示) 4．实验注意事项： (1)连接电路时开关一定要断开； (2)闭合开关前，滑动变阻器的滑片一定要置于阻值最大处。 5．滑动变阻器的作用：(1)改变电路中的电流大小；(2)保护电路。 例 1 (2013· 绍兴 ) 探究“电压保持不变时，电流与电阻的关系”的实验。 (1) 请根据电路图，用笔画线代替导线完成图乙的实物连接。 次数 1 2 3 电阻 R/Ω 5 10 20 电流 I/A 0.4 0.2 0.1 (2)实验中，控制定值电阻两端电压为 2 V。先用 5 Ω电阻实验，将数据记录在表中。改用 10 Ω 电阻继续实验，闭合开关后，移动滑动变阻器滑片时，眼睛应注视____(填序号)。 A．滑动变阻器的滑片 B．电压表示数 C．电流表示数 (3)根据实验得到的表中三组数据，可得出的结论是______________________________________________________________________________。 解析：本题考查研究电流与电阻的关系及分析实验数据得出结论的能力。 (1) 读电路图，应将滑动变阻器的 C或 D 端接电阻 R 的右边接线柱； (2) 实验中应控制 R 两端的电压为...
