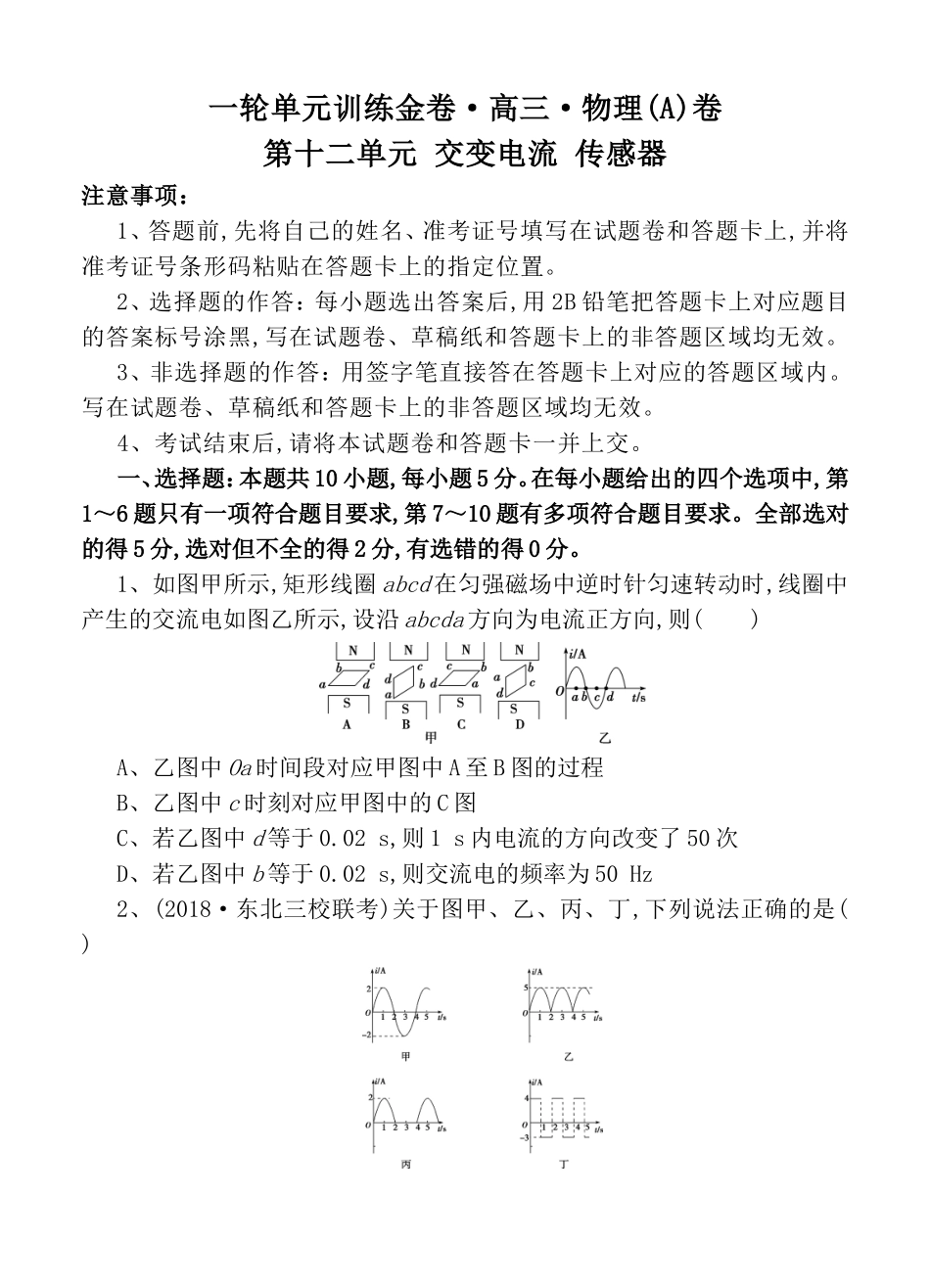

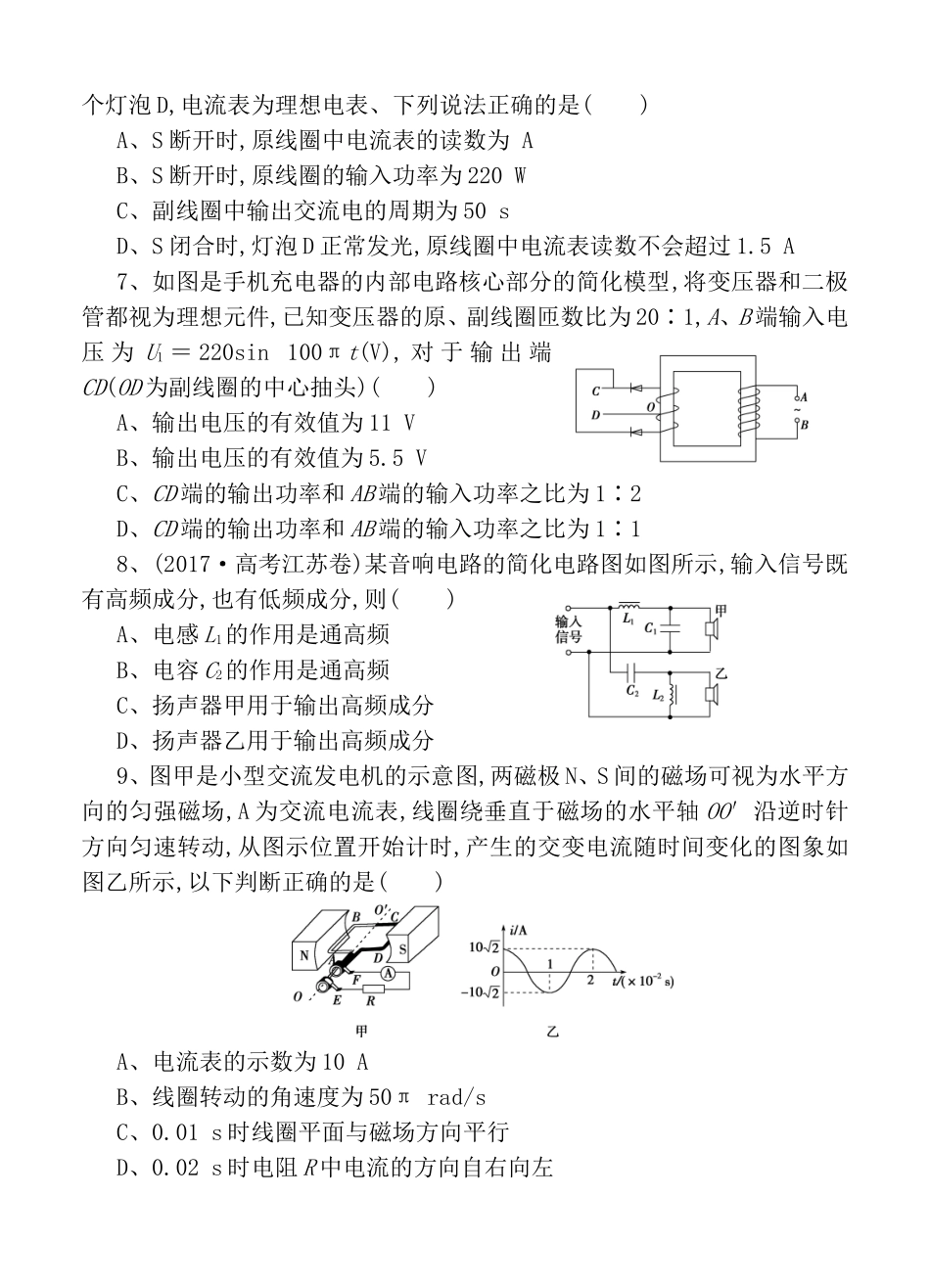

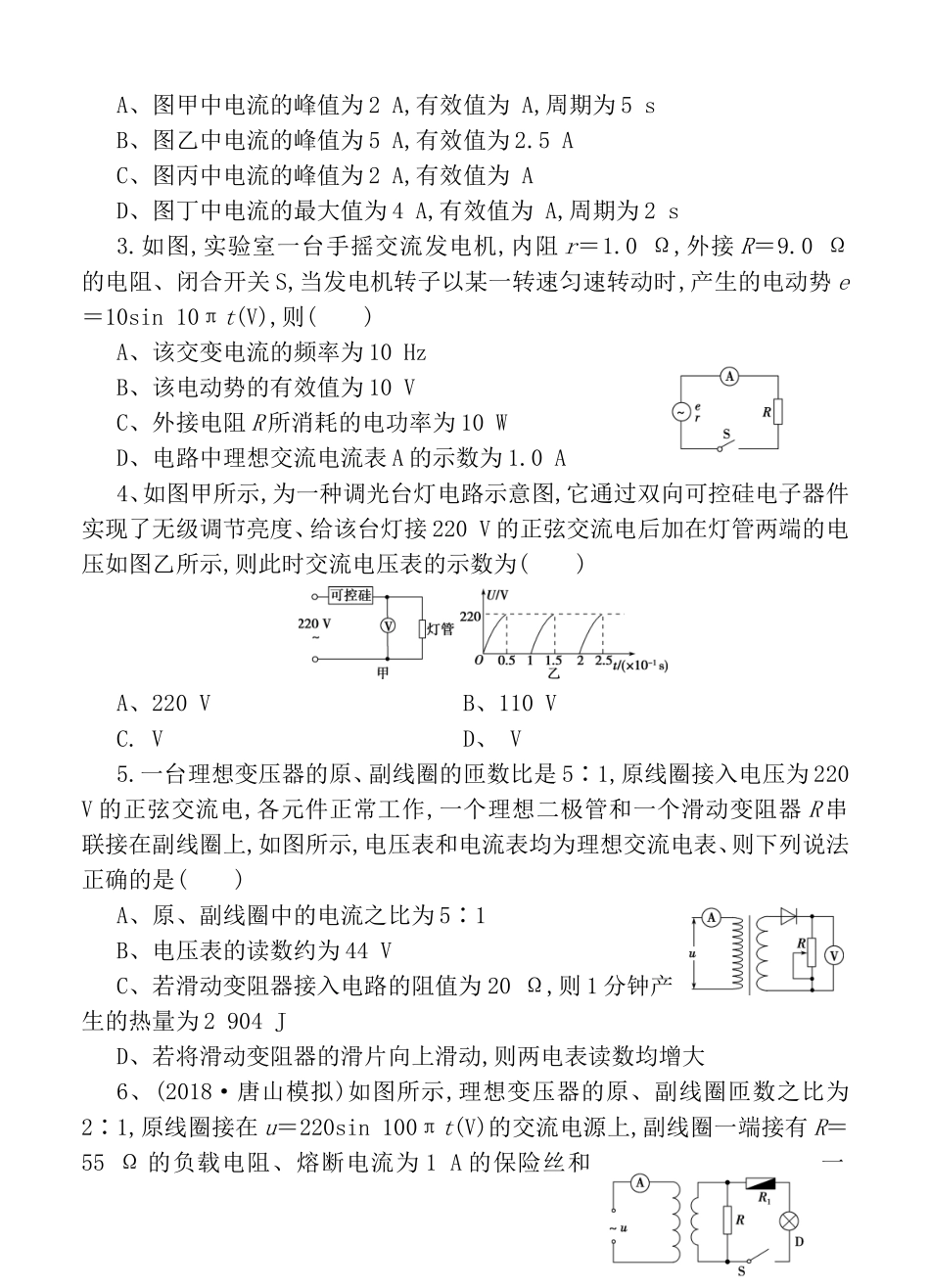

一轮单元训练金卷·高三·物理(A)卷第十二单元交变电流传感器注意事项：1、答题前,先将自己的姓名、准考证号填写在试题卷和答题卡上,并将准考证号条形码粘贴在答题卡上的指定位置。2、选择题的作答：每小题选出答案后,用2B铅笔把答题卡上对应题目的答案标号涂黑,写在试题卷、草稿纸和答题卡上的非答题区域均无效。3、非选择题的作答：用签字笔直接答在答题卡上对应的答题区域内。写在试题卷、草稿纸和答题卡上的非答题区域均无效。4、考试结束后,请将本试题卷和答题卡一并上交。一、选择题：本题共10小题,每小题5分。在每小题给出的四个选项中,第1～6题只有一项符合题目要求,第7～10题有多项符合题目要求。全部选对的得5分,选对但不全的得2分,有选错的得0分。1、如图甲所示,矩形线圈abcd在匀强磁场中逆时针匀速转动时,线圈中产生的交流电如图乙所示,设沿abcda方向为电流正方向,则()A、乙图中Oa时间段对应甲图中A至B图的过程B、乙图中c时刻对应甲图中的C图C、若乙图中d等于0.02s,则1s内电流的方向改变了50次D、若乙图中b等于0.02s,则交流电的频率为50Hz2、(2018·东北三校联考)关于图甲、乙、丙、丁,下列说法正确的是()A、图甲中电流的峰值为2A,有效值为A,周期为5sB、图乙中电流的峰值为5A,有效值为2.5AC、图丙中电流的峰值为2A,有效值为AD、图丁中电流的最大值为4A,有效值为A,周期为2s3.如图,实验室一台手摇交流发电机,内阻r＝1.0Ω,外接R＝9.0Ω的电阻、闭合开关S,当发电机转子以某一转速匀速转动时,产生的电动势e＝10sin10πt(V),则()A、该交变电流的频率为10HzB、该电动势的有效值为10VC、外接电阻R所消耗的电功率为10WD、电路中理想交流电流表A的示数为1.0A4、如图甲所示,为一种调光台灯电路示意图,它通过双向可控硅电子器件实现了无级调节亮度、给该台灯接220V的正弦交流电后加在灯管两端的电压如图乙所示,则此时交流电压表的示数为()A、220VB、110VC.VD、V5.一台理想变压器的原、副线圈的匝数比是5∶1,原线圈接入电压为220V的正弦交流电,各元件正常工作,一个理想二极管和一个滑动变阻器R串联接在副线圈上,如图所示,电压表和电流表均为理想交流电表、则下列说法正确的是()A、原、副线圈中的电流之比为5∶1B、电压表的读数约为44VC、若滑动变阻器接入电路的阻值为20Ω,则1分钟产生的热量为2904JD、若将滑动变阻器的滑片向上滑动,则两电表读数均增大6、(2018·唐山模拟)如图所示,理想变压器的原、副线圈匝数之比为2∶1,原线圈接在u＝220sin100πt(V)的交流电源上,副线圈一端接有R＝55Ω的负载电阻、熔断电流为1A的保险丝和一个灯泡D,电流表为理想电表、下列说法正确的是()A、S断开时,原线圈中电流表的读数为AB、S断开时,原线圈的输入功率为220WC、副线圈中输出交流电的周期为50sD、S闭合时,灯泡D正常发光,原线圈中电流表读数不会超过1.5A7、如图是手机充电器的内部电路核心部分的简化模型,将变压器和二极管都视为理想元件,已知变压器的原、副线圈匝数比为20∶1,A、B端输入电压为U1＝220sin100πt(V),对于输出端CD(OD为副线圈的中心抽头)()A、输出电压的有效值为11VB、输出电压的有效值为5.5VC、CD端的输出功率和AB端的输入功率之比为1∶2D、CD端的输出功率和AB端的输入功率之比为1∶18、(2017·高考江苏卷)某音响电路的简化电路图如图所示,输入信号既有高频成分,也有低频成分,则()A、电感L1的作用是通高频B、电容C2的作用是通高频C、扬声器甲用于输出高频成分D、扬声器乙用于输出高频成分9、图甲是小型交流发电机的示意图,两磁极N、S间的磁场可视为水平方向的匀强磁场,A为交流电流表,线圈绕垂直于磁场的水平轴OO′沿逆时针方向匀速转动,从图示位置开始计时,产生的交变电流随时间变化的图象如图乙所示,以下判断正确的是()A、电流表的示数为10AB、线圈转动的角速度为50πrad/sC、0.01s时线圈平面与磁场方向平行D、0.02s时电阻R中电流的方向自右向左10.(2018·东北三校联考)如图所示,空间中有范围足够大的匀强磁场,磁场方向竖直向下,在其间竖直放置两彼此正对的相同金属圆环,两环相距L,用导线将环与外电阻相连,现用外力使金属杆沿两环做匀速圆周运动、若已知磁感应强度大小为B,圆环...
