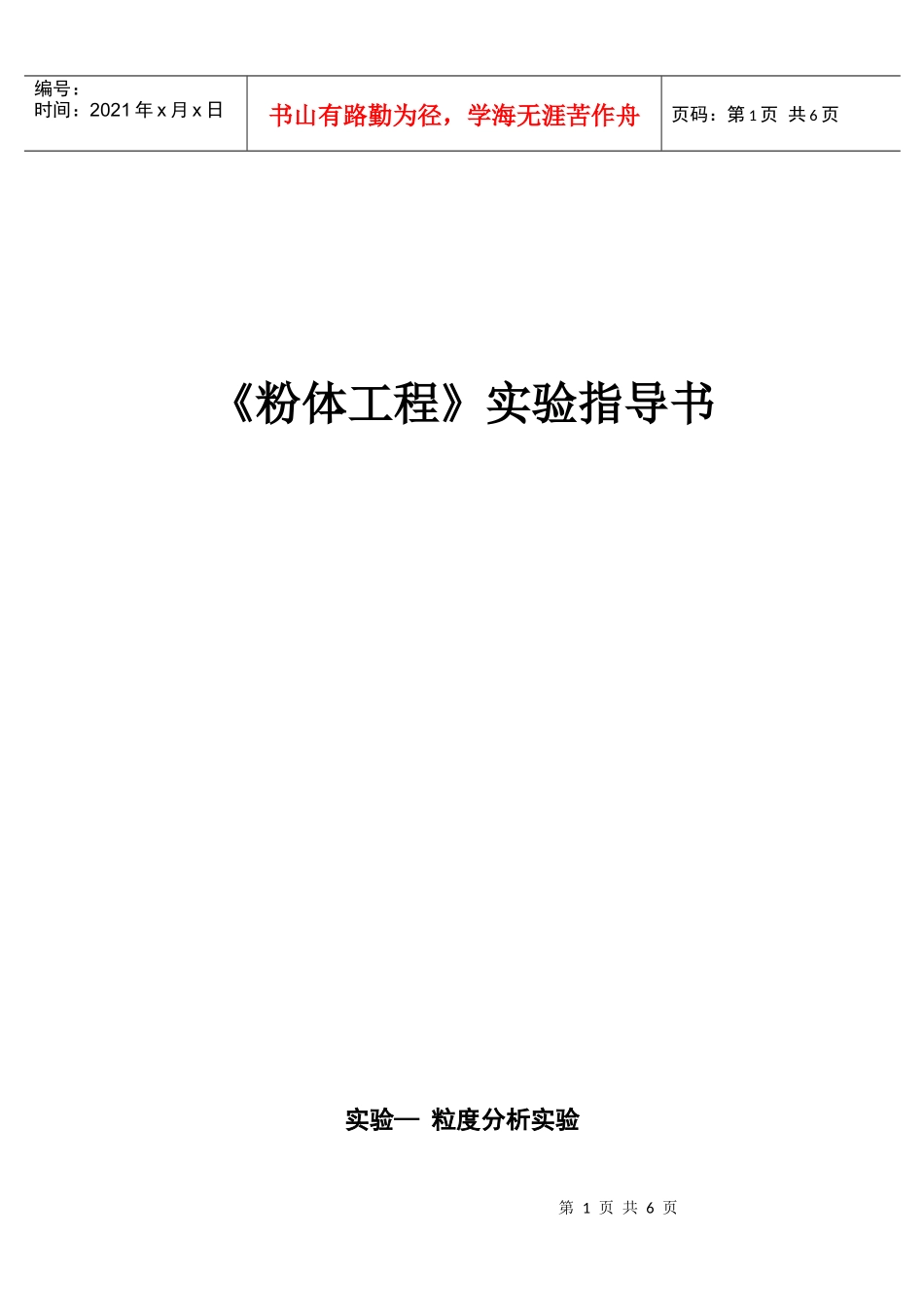

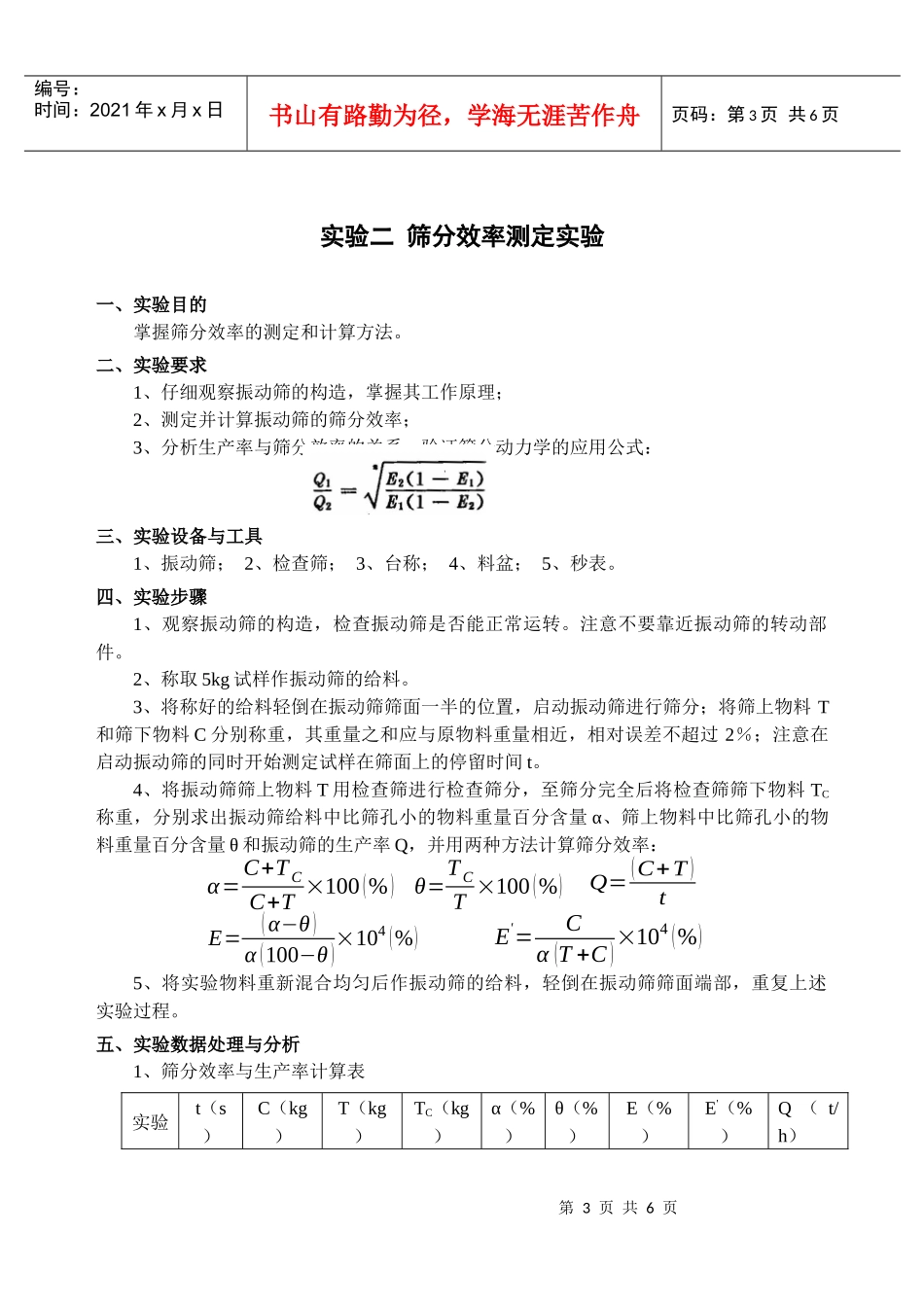

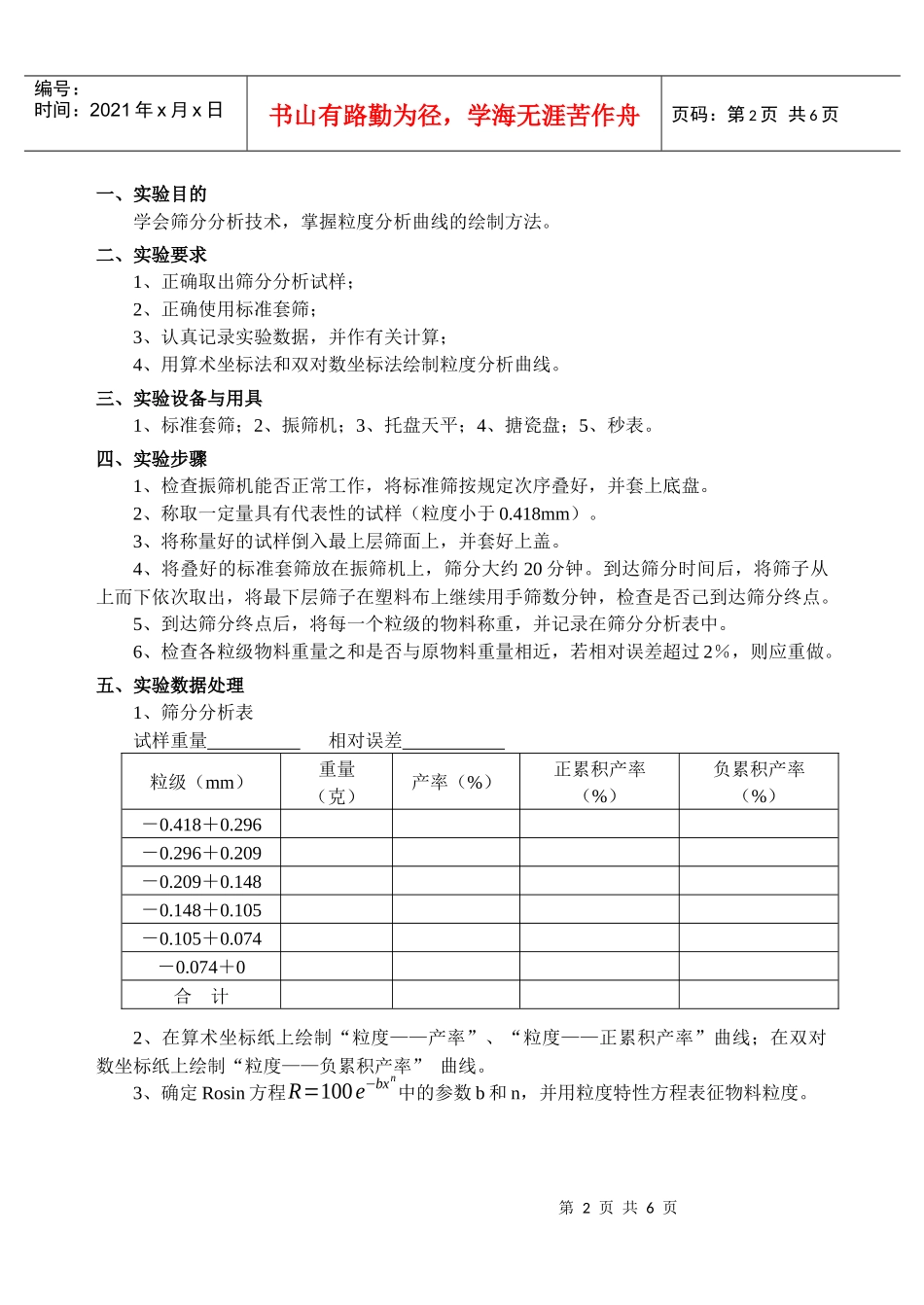

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页《粉体工程》实验指导书实验—粒度分析实验第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页一、实验目的学会筛分分析技术，掌握粒度分析曲线的绘制方法。二、实验要求1、正确取出筛分分析试样；2、正确使用标准套筛；3、认真记录实验数据，并作有关计算；4、用算术坐标法和双对数坐标法绘制粒度分析曲线。三、实验设备与用具1、标准套筛；2、振筛机；3、托盘天平；4、搪瓷盘；5、秒表。四、实验步骤1、检查振筛机能否正常工作，将标准筛按规定次序叠好，并套上底盘。2、称取一定量具有代表性的试样（粒度小于0.418mm）。3、将称量好的试样倒入最上层筛面上，并套好上盖。4、将叠好的标准套筛放在振筛机上，筛分大约20分钟。到达筛分时间后，将筛子从上而下依次取出，将最下层筛子在塑料布上继续用手筛数分钟，检查是否己到达筛分终点。5、到达筛分终点后，将每一个粒级的物料称重，并记录在筛分分析表中。6、检查各粒级物料重量之和是否与原物料重量相近，若相对误差超过2％，则应重做。五、实验数据处理1、筛分分析表试样重量相对误差粒级（mm）重量（克）产率（%）正累积产率（%）负累积产率（%）－0.418＋0.296－0.296＋0.209－0.209＋0.148－0.148＋0.105－0.105＋0.074－0.074＋0合计2、在算术坐标纸上绘制“粒度——产率”、“粒度——正累积产率”曲线；在双对数坐标纸上绘制“粒度——负累积产率”曲线。3、确定Rosin方程中的参数b和n，并用粒度特性方程表征物料粒度。R=100e−bxn第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页实验二筛分效率测定实验一、实验目的掌握筛分效率的测定和计算方法。二、实验要求1、仔细观察振动筛的构造，掌握其工作原理；2、测定并计算振动筛的筛分效率；3、分析生产率与筛分效率的关系，验证筛分动力学的应用公式：三、实验设备与工具1、振动筛；2、检查筛；3、台称；4、料盆；5、秒表。四、实验步骤1、观察振动筛的构造，检查振动筛是否能正常运转。注意不要靠近振动筛的转动部件。2、称取5kg试样作振动筛的给料。3、将称好的给料轻倒在振动筛筛面一半的位置，启动振动筛进行筛分；将筛上物料T和筛下物料C分别称重，其重量之和应与原物料重量相近，相对误差不超过2％；注意在启动振动筛的同时开始测定试样在筛面上的停留时间t。4、将振动筛筛上物料T用检查筛进行检查筛分，至筛分完全后将检查筛筛下物料TC称重，分别求出振动筛给料中比筛孔小的物料重量百分含量α、筛上物料中比筛孔小的物料重量百分含量θ和振动筛的生产率Q，并用两种方法计算筛分效率：5、将实验物料重新混合均匀后作振动筛的给料，轻倒在振动筛筛面端部，重复上述实验过程。五、实验数据处理与分析1、筛分效率与生产率计算表实验t（s）C（kg）T（kg）TC（kg）α（%）θ（%）E（%）E'（%）Q（t/h）Q=(C+T)tθ=TCT×100(%)α=C+TCC+T×100(%)E'=Cα(T+C)×104(%)E=(α−θ)α(100−θ)×104(%)第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页122、讨论分析下列问题（1）根据实验结果，分析生产率与筛分效率之间的关系。（2）两种方法计算出的筛分效率是否相等？原因何在？实验三磨矿动力学实验一、实验目的掌握分批磨矿式验方法，找出磨矿产品细度随磨矿时间变化的规律，验证磨矿动力学方程式。二、实验要求1、掌握实验室小型磨机的操作和使用方法；2、迅速准确地进行筛分分析；3、记录好实验数据，并作计算和绘制曲线，了解磨矿产品细度随磨矿时间的变化规律；4、确定磨矿动力学方程式的相关参数，验证磨矿动力学方程式。三、实验设备与工具1、实验室小型磨机；2、样盆（两个）；3、检查筛（0.074mm）；4、秒表；5、托盘天平；6、500ml量筒。四、实验步骤1、观察磨机的构造，用手转动磨机皮带轮，检查有无故障。2、称取有代表性的试样5份，每份200克，其中一份作原料筛析用，另四份用于磨矿。3、用量筒量取自来水200ml，将其中一半先倒入...
