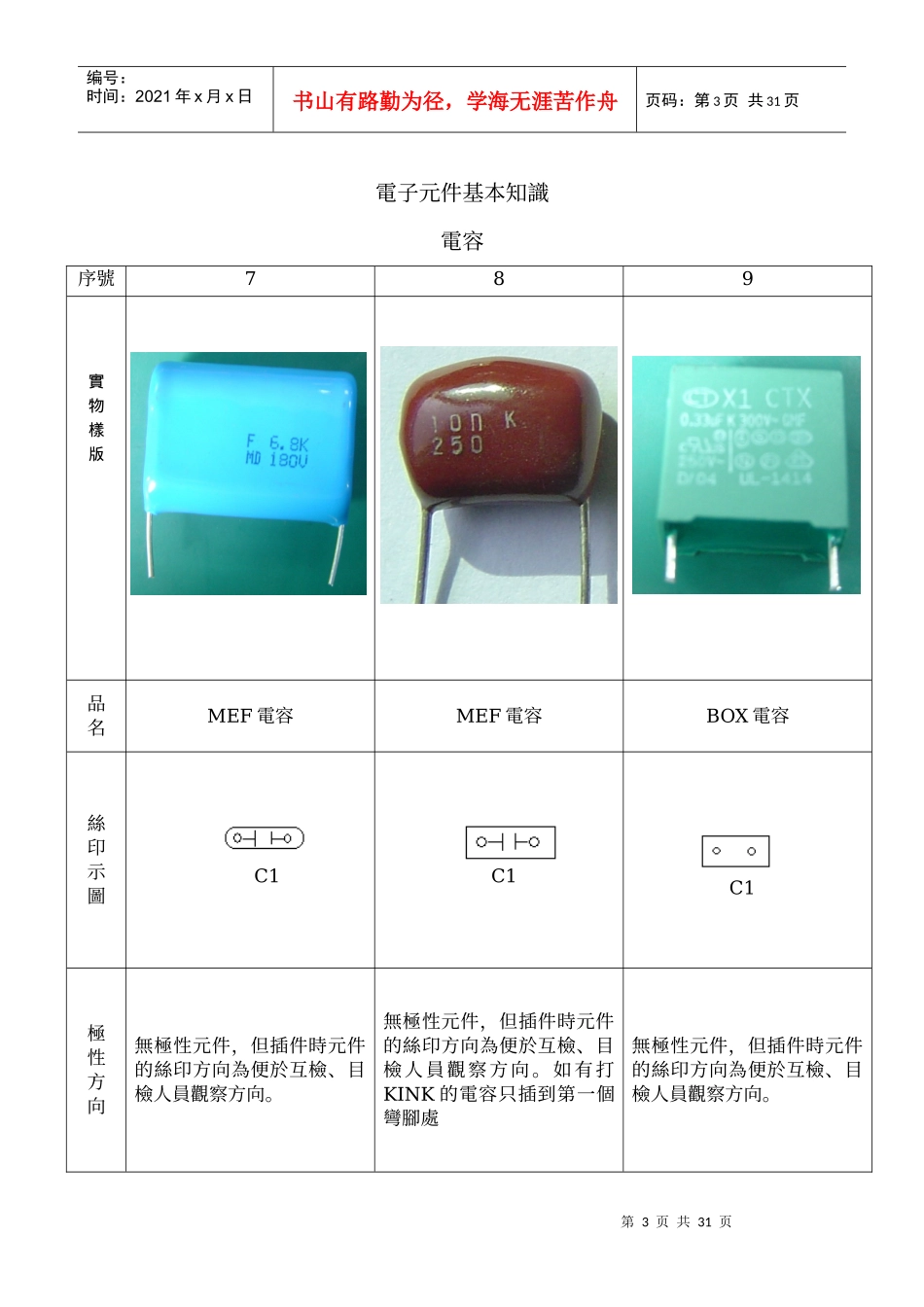

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页序號123實物樣版品名電解電容陶瓷電容(K腳)極性方向電容上的白色陰影部分為負極，另一面為正極，插件時需將白色陰影部分對照絲印上的陰影部分，不可反插。電容上的白色陰影部分為負極，另一面為正極，插件時需將白色陰影部分對照絲印上的陰影部分，不可反插。無極性元件，但插件時元件的絲印方向為便於互檢、目檢人員觀察方向。打KINK的電容只插到第一個彎腳處第1頁CyberPower®CyberPower(SHENZHEN)Inc.碩達電子（深圳）有限公司電子元件基本知識電容序號456第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页實物樣版品名鉭質電容微調電容Y2電容絲印示圖極性方向無極性元件，但插件時元件的絲印方向為便於互檢、目檢人員觀察方向。打KINK的電容只插到第一個彎腳處無極性元件，注意插件時調節旋扭之方向。無極性元件，但插件時元件的絲印方向為便於互檢、目檢人員觀察方向。如有打KINK的電容只插到第一個彎腳處第2頁CyberPower®CyberPower(SHENZHEN)Inc.碩達電子（深圳）有限公司C1C1C1第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页電子元件基本知識電容序號789實物樣版品名MEF電容MEF電容BOX電容絲印示圖極性方向無極性元件，但插件時元件的絲印方向為便於互檢、目檢人員觀察方向。無極性元件，但插件時元件的絲印方向為便於互檢、目檢人員觀察方向。如有打KINK的電容只插到第一個彎腳處無極性元件，但插件時元件的絲印方向為便於互檢、目檢人員觀察方向。C1C1C1第4页共31页第3页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共31页第3頁CyberPower®CyberPower(SHENZHEN)Inc.碩達電子（深圳）有限公司電子元件基本知識電容序號101112實物樣版品名BOX電容BOX電容BOX電容絲印示圖C1C1C1第5页共31页第4页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共31页極性方向無極性元件，但插件時元件的絲印方向為便於互檢、目檢人員觀察方向。無極性元件，但插件時元件的絲印方向為便於互檢、目檢人員觀察方向。無極性元件，但插件時元件的絲印方向為便於互檢、目檢人員觀察方向。第4頁CyberPower®CyberPower(SHENZHEN)Inc.碩達電子（深圳）有限公司電子元件基本知識LED序號123實物樣版品名LEDLEDLED第6页共31页第5页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共31页絲印示圖極性方向LED有極性，LED本體缺口面為負極，另一面為正極，插件時LED本體上缺口朝絲印缺口插入，不可反插。LED有極性，LED本體缺口面為負極，另一面為正極，插件時LED本體上缺口朝絲印缺口插入，不可反插。LED有極性，LED本體內的小極片為正極，大極片為負極，插件時LED本體內小極片朝絲印二極體的正極插入，不可反插。第5頁CyberPower®CyberPower(SHENZHEN)Inc.碩達電子（深圳）有限公司電子元件基本知識二極體序號123LED1LED1LED1第7页共31页第6页共31页臥式正極負極負極正極正極負極编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共31页實物樣版品名二極體ZENER(晶體二極管)橋式二極體絲印示圖極性方向二極體有極性，本體上有白色色環端為負極，另一端為正極。在作業時將白色色環端(負極)導腳插入PCB絲印上的負極，正極導腳插入PCB絲印上的正極，不可反插。晶體二極管有極性，本體上有黑色色環端為負極，另一端為正極。在作業時將有黑色色環端(負極)導腳插入PCB上的負極，正極導腳對著PCB上的正極，不可反插。橋式二極體有極性，本體有缺口端為正極，另一端為負極。在插件時將有缺口端對應PCB上絲印缺口端插入，不可反插。第6頁CyberPower®CyberPower(SHENZHEN)Inc.碩達電子（深圳）有限公司D1D1D1立式第8页共31页第7页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共31页電子元件基本知識二極體、三極體、電晶體序號123實物樣版品名二極體三極管電晶體(MOS)絲印示圖極性方...
