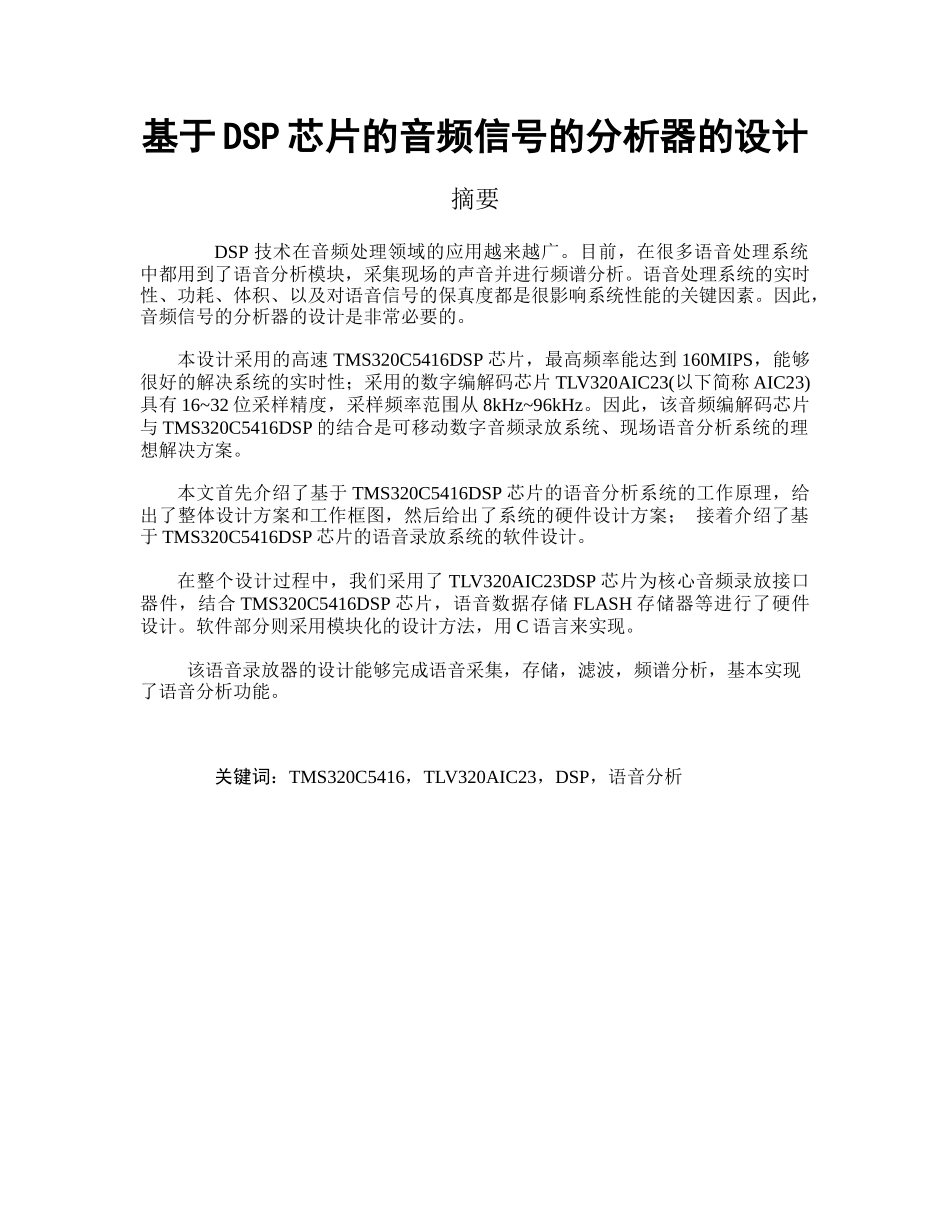

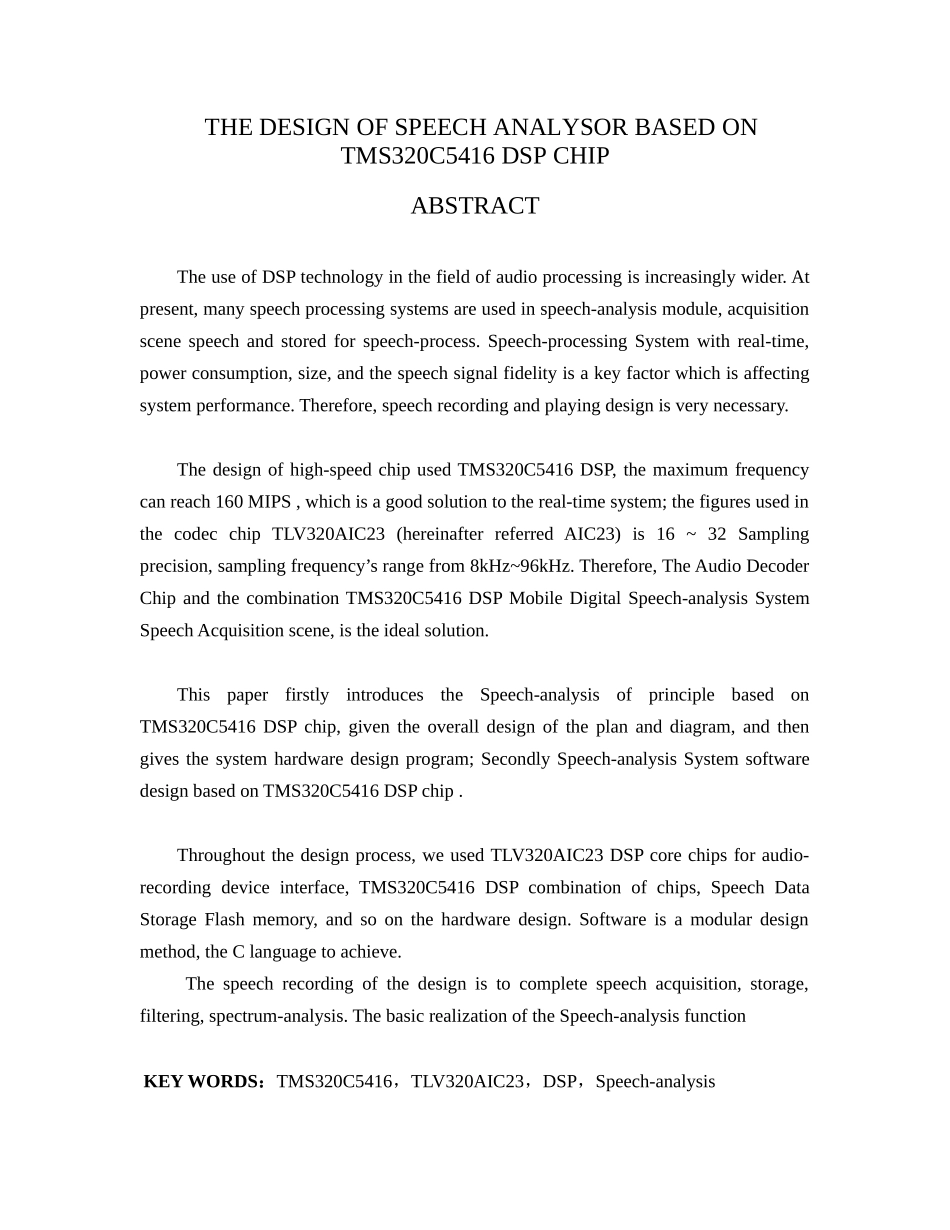

基于DSP芯片的音频信号的分析器的设计摘要DSP技术在音频处理领域的应用越来越广。目前，在很多语音处理系统中都用到了语音分析模块，采集现场的声音并进行频谱分析。语音处理系统的实时性、功耗、体积、以及对语音信号的保真度都是很影响系统性能的关键因素。因此，音频信号的分析器的设计是非常必要的。本设计采用的高速TMS320C5416DSP芯片，最高频率能达到160MIPS，能够很好的解决系统的实时性；采用的数字编解码芯片TLV320AIC23(以下简称AIC23)具有16~32位采样精度，采样频率范围从8kHz~96kHz。因此，该音频编解码芯片与TMS320C5416DSP的结合是可移动数字音频录放系统、现场语音分析系统的理想解决方案。本文首先介绍了基于TMS320C5416DSP芯片的语音分析系统的工作原理，给出了整体设计方案和工作框图，然后给出了系统的硬件设计方案；接着介绍了基于TMS320C5416DSP芯片的语音录放系统的软件设计。在整个设计过程中，我们采用了TLV320AIC23DSP芯片为核心音频录放接口器件，结合TMS320C5416DSP芯片，语音数据存储FLASH存储器等进行了硬件设计。软件部分则采用模块化的设计方法，用C语言来实现。该语音录放器的设计能够完成语音采集，存储，滤波，频谱分析，基本实现了语音分析功能。关键词：TMS320C5416，TLV320AIC23，DSP，语音分析THEDESIGNOFSPEECHANALYSORBASEDONTMS320C5416DSPCHIPABSTRACTTheuseofDSPtechnologyinthefieldofaudioprocessingisincreasinglywider.Atpresent,manyspeechprocessingsystemsareusedinspeech-analysismodule,acquisitionscenespeechandstoredforspeech-process.Speech-processingSystemwithreal-time,powerconsumption,size,andthespeechsignalfidelityisakeyfactorwhichisaffectingsystemperformance.Therefore,speechrecordingandplayingdesignisverynecessary.Thedesignofhigh-speedchipusedTMS320C5416DSP,themaximumfrequencycanreach160MIPS,whichisagoodsolutiontothereal-timesystem;thefiguresusedinthecodecchipTLV320AIC23(hereinafterreferredAIC23)is16~32Samplingprecision,samplingfrequency’srangefrom8kHz~96kHz.Therefore,TheAudioDecoderChipandthecombinationTMS320C5416DSPMobileDigitalSpeech-analysisSystemSpeechAcquisitionscene,istheidealsolution.ThispaperfirstlyintroducestheSpeech-analysisofprinciplebasedonTMS320C5416DSPchip,giventheoveralldesignoftheplananddiagram,andthengivesthesystemhardwaredesignprogram;SecondlySpeech-analysisSystemsoftwaredesignbasedonTMS320C5416DSPchip.Throughoutthedesignprocess,weusedTLV320AIC23DSPcorechipsforaudio-recordingdeviceinterface,TMS320C5416DSPcombinationofchips,SpeechDataStorageFlashmemory,andsoonthehardwaredesign.Softwareisamodulardesignmethod,theClanguagetoachieve.Thespeechrecordingofthedesignistocompletespeechacquisition,storage,filtering,spectrum-analysis.ThebasicrealizationoftheSpeech-analysisfunctionKEYWORDS：TMS320C5416，TLV320AIC23，DSP，Speech-analysis目录前言.1第1章语音分析的技术方案及硬件电路设计.21.1语音分析器的性能指标和硬件方案.21.1.1语音分析器的性能指标.21.1.2硬件设计方案.31.2语音分析系统的硬件电路设计.41.2.1TMS320C5416DSP数字信号处理接口电路模块.51.2.2TLV320AIC23语音采集、回放接口电路模块.91.2.3语音数据存储接口电路模块.121.2.4音频接口电路模块.131.2.5电源接口电路模块.15第2章语音分析器的应用软件设计.172.1语音分析器应用软件系统的设计方案.172.2主程序模块.172.3语音分析模块的程序设计.202.3.1MCBSP的初始化.202.3.2AIC23的初始化.22结论.27参考文献.27致谢.31附录33前言DSP处理速度快，功耗低，性能好，基于TMS320C5416DSP芯片的语音存储容量大，具有很好的通信音质等特点，因此被广泛应用于很多领域中。本设计实现的语音分析系统具有如下优点：1．音频数据占用资源少2．音质通信级3．开发难度低4．语音芯片与DSP接口电路简单5．体积小在论文完成过程中，我首先在图...
