南京某研发中心工程平行检验监理细则VIP免费

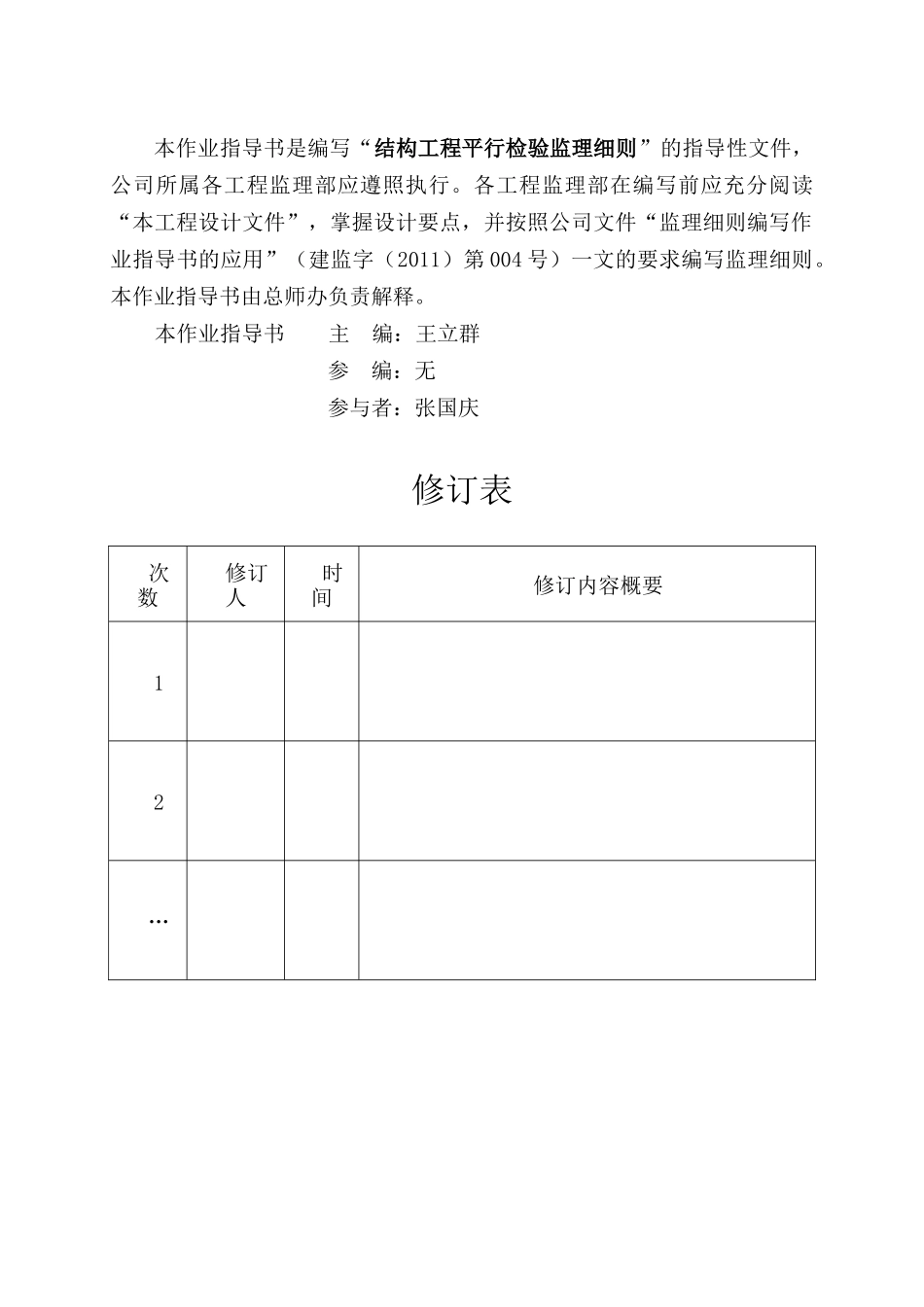

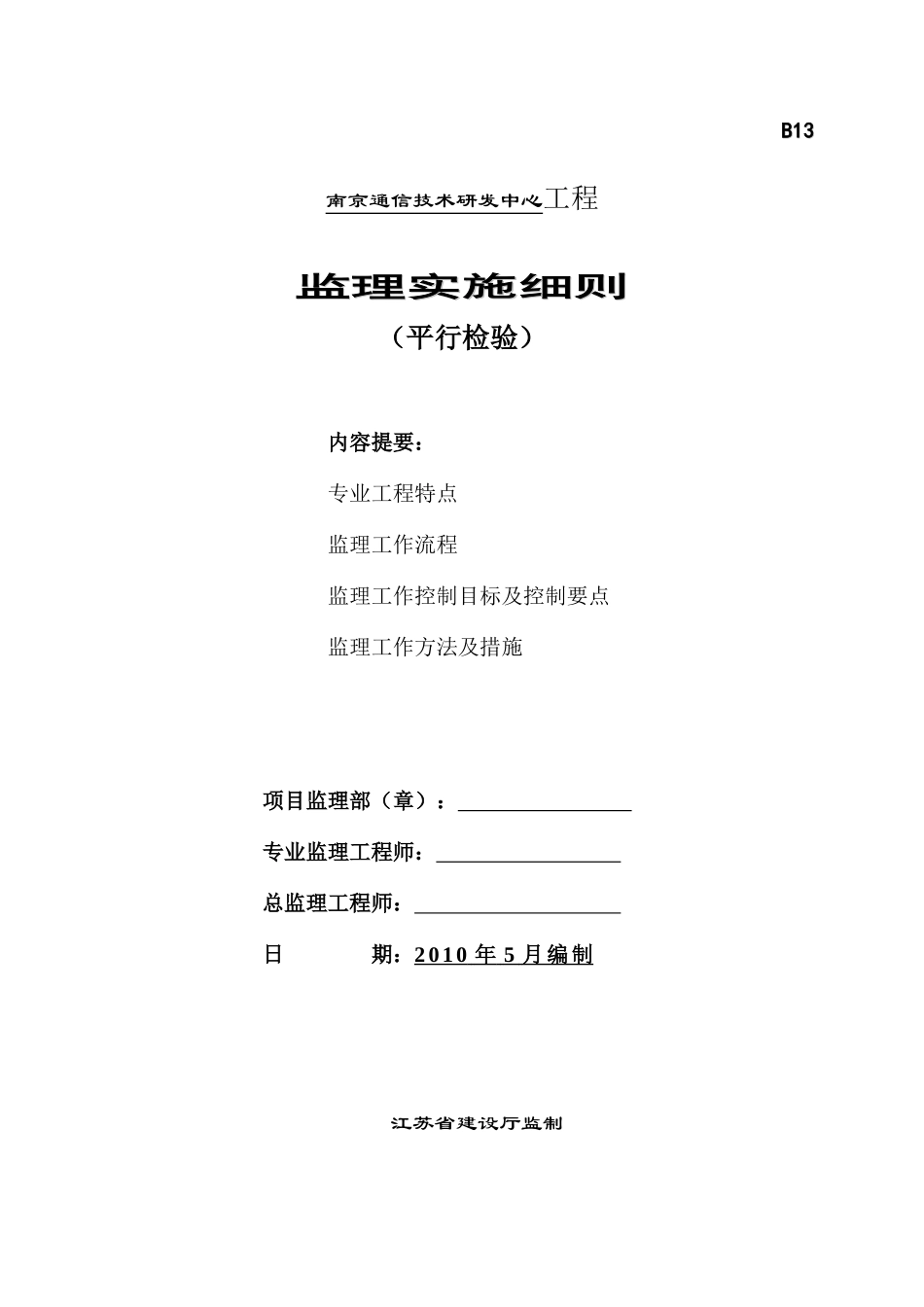

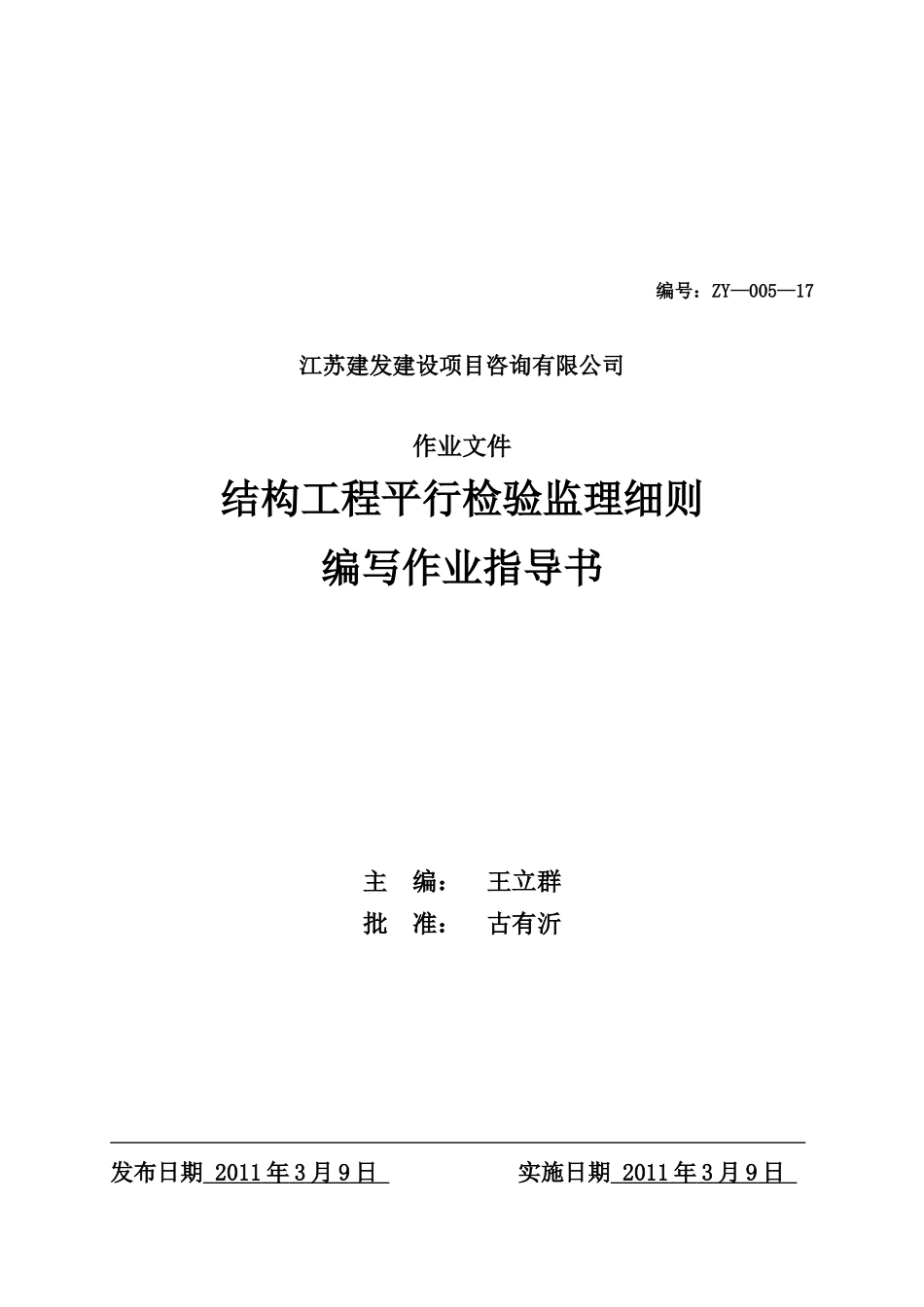

编号：ZY—005—17江苏建发建设项目咨询有限公司作业文件结构工程平行检验监理细则编写作业指导书主编：王立群批准：古有沂发布日期2011年3月9日实施日期2011年3月9日本作业指导书是编写“结构工程平行检验监理细则”的指导性文件，公司所属各工程监理部应遵照执行。各工程监理部在编写前应充分阅读“本工程设计文件”，掌握设计要点，并按照公司文件“监理细则编写作业指导书的应用”（建监字（2011）第004号）一文的要求编写监理细则。本作业指导书由总师办负责解释。本作业指导书主编：王立群参编：无参与者：张国庆修订表次数修订人时间修订内容概要12…B13B13南京通信技术研发中心工程监理实施细则监理实施细则（平行检验）内容提要：专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施项目监理部（章）：专业监理工程师：总监理工程师：日期：2010年5月编制江苏省建设厅监制南京无线通信技术研发中心工程平行检验监理细则一、本工程特点：（一）工程概况：本工程位于江宁开发区秣周路北，苏源大道东，双龙大道西。总建筑面积为88778㎡，总投资约2.66亿元。建设单位：南京江宁经济技术开发总公司；设计单位：东南大学建筑设计研究院；勘察单位：南京勘察工程有限公司土建及桩基施工单位：南京鸿业建设工程有限公司。工程开工日期为2010年3月10日，竣工日期为2012年1月9日，合同总工期总日历天数为670天。（二）专业特点：本工程分为八栋单体建筑，均为框架钢筋砼结构。采用预应力预制管桩，桩型为PHC-600(110)AB-C80。基础设计等级为丙级，桩基安全等级为二级，设计使用年限为50年，抗震设防烈度为七度，抗震设防类别为丙类，抗震等级为三级。基础为钢筋砼承台、地梁，砼标号为C35，基础垫层砼标号为C15，基础墙为MU10砼实心砖，M10水泥砂浆砌筑。外墙使用200厚NALC砌块，内墙为200厚蒸压加气砼砌块与ALC板。各栋建筑面积、层数、建筑高度分别为：（1）研发中心大楼：五层，28598㎡，22.8m（含室内外高差）；（2）1#实验楼：四层，10566㎡，18.3m（含室内外高差）；（3）2#实验楼：四层，8527㎡，18.3m（含室内外高差）；（4）3#实验楼：四层，9036㎡，18.3m（含室内外高差）；（5）4#实验楼：四层，8635㎡，18.3m（含室内外高差）；（6）5#实验楼：四层，8565㎡，18.3m（含室内外高差）；（7）6#实验楼：四层，8301㎡，18.3m（含室内外高差）；（8）长廊：两层，6550㎡，9.60m（含室内外高差）。工程±0.00相当于绝对标高13m（研发中心为12.7m）。根据南京市建工局《关于加强建筑结构工程施工质量管理的若干规定（试行）的通知》（即宁建工字（2007）32号文件），监理应在如下方面进行“平行检验”：钢筋进场、模板试拼装及周转、砖（砌块）外观、砼坍落度、砼强度回弹、钢筋保护层厚度、现浇砼构件尺寸、轴线、层高。结合本工程特点进行分叙：1、钢筋进场：本工程主体框架结构钢筋级别、规格分别为：（1）Ⅰ级钢：6.5㎜、8㎜、10㎜；（2）Ⅲ级钢：12㎜、14㎜、16㎜、18㎜、20㎜、22㎜、25㎜等。2、模板试拼装及周转：规格尺寸分别为1.22m*2.44m*0.018m、0.92m*1.84m*0.018m；3、砖（砌块）外观：规格尺寸分别为：（1）基础墙：砼实心砖240mm*115mm*53mm；（2）±0.00以上：①外墙砌块：600mm*240mm*240mm；②内墙砌块：190mm*190mm*90mm、90mm*190mm*90mm、600mm*240mm*100mm。4、砼坍落度：140mm—160mm；5、砼强度回弹：砼强度C35；6、钢筋保护层厚度：（1)基础：50mm；（2）±0.00以上：梁、柱35mm；板20mm。7、现浇砼构件尺寸：（1）梁截面尺寸分别为：350㎜*1000㎜、350㎜*900㎜、350㎜*850㎜、350㎜*700㎜、300㎜*800㎜、300㎜*700㎜、300㎜*650㎜、250㎜*750㎜、200㎜*450㎜等；（2）柱截面尺寸分别为：700㎜*700㎜、700㎜*500㎜、600㎜*900㎜、600㎜*700㎜、600㎜*600㎜、500㎜*500㎜等；（3）板截面尺寸分别为：10㎝、11㎝、12㎝、13㎝等。8、轴线、层高：（1）轴线：①研发中心楼：有18m、12m、9m、8m、6m、5m、4m等。②实验楼：9m、6m、4.5m等（2）层高：①研发中心楼：a.一层：5.4m；b.二层：4.5m；c.三层：4.2m；d.四层：4.2m；e.五层：4....
