宝秀路道路及排水工程组织设计VIP免费

宝秀路道路及排水工程组织设计_第1页
1/45

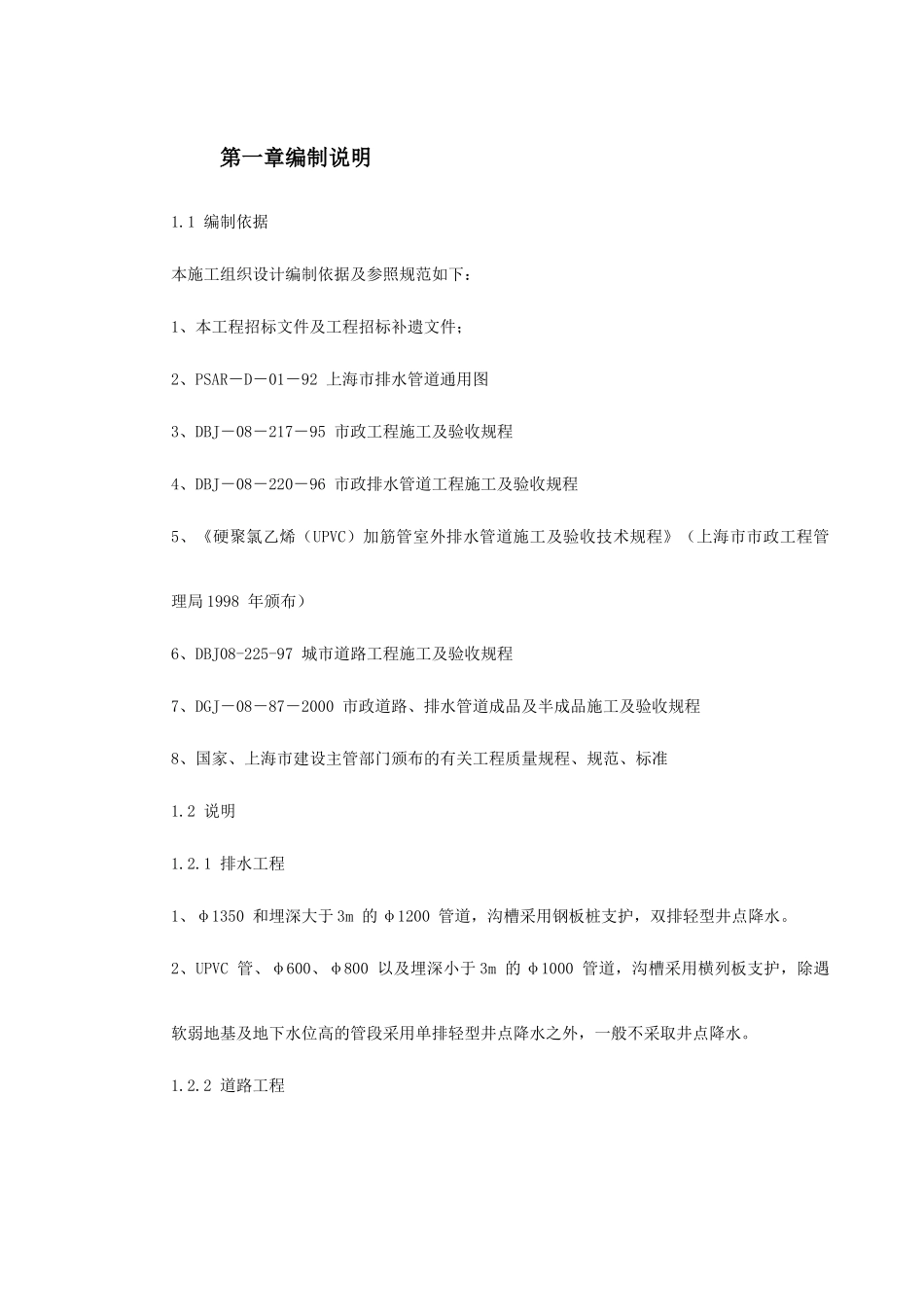

宝秀路道路及排水工程组织设计_第2页
2/45

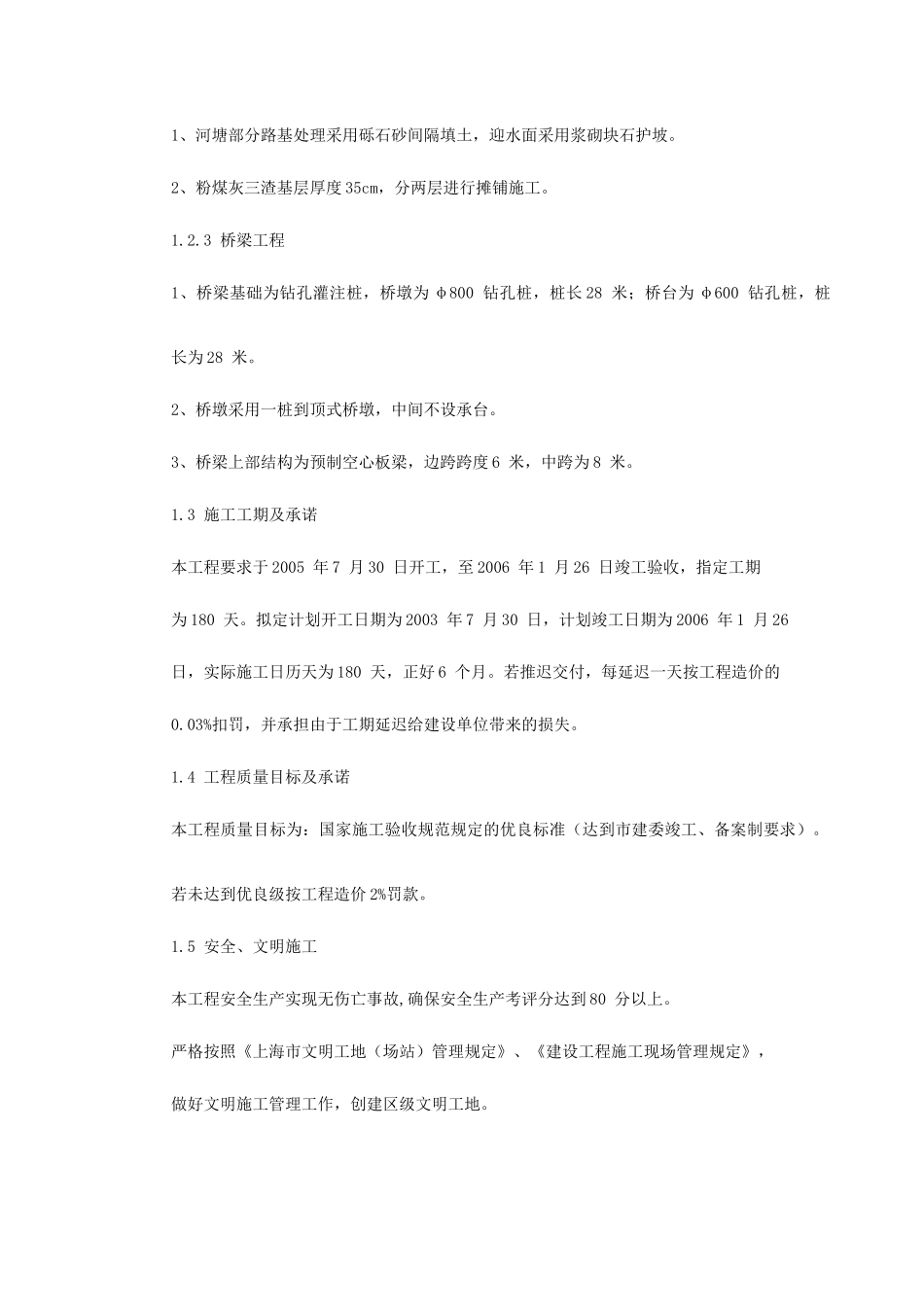

宝秀路道路及排水工程组织设计_第3页
3/45

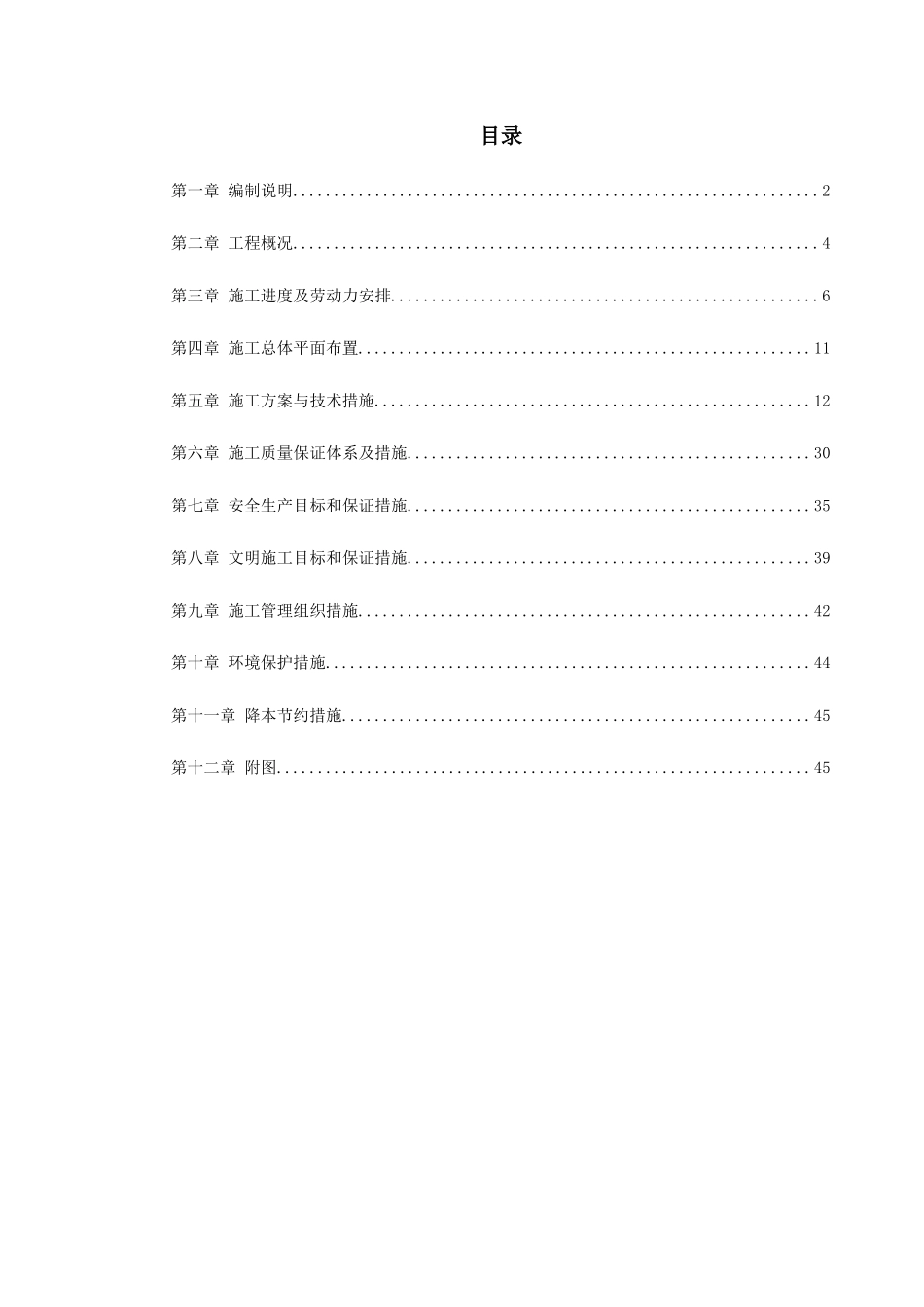

目录第一章编制说明................................................................2第二章工程概况................................................................4第三章施工进度及劳动力安排....................................................6第四章施工总体平面布置.......................................................11第五章施工方案与技术措施.....................................................12第六章施工质量保证体系及措施.................................................30第七章安全生产目标和保证措施.................................................35第八章文明施工目标和保证措施.................................................39第九章施工管理组织措施.......................................................42第十章环境保护措施...........................................................44第十一章降本节约措施.........................................................45第十二章附图.................................................................45第一章编制说明1.1编制依据本施工组织设计编制依据及参照规范如下:1、本工程招标文件及工程招标补遗文件;2、PSAR-D-01-92上海市排水管道通用图3、DBJ-08-217-95市政工程施工及验收规程4、DBJ-08-220-96市政排水管道工程施工及验收规程5、《硬聚氯乙烯(UPVC)加筋管室外排水管道施工及验收技术规程》(上海市市政工程管理局1998年颁布)6、DBJ08-225-97城市道路工程施工及验收规程7、DGJ-08-87-2000市政道路、排水管道成品及半成品施工及验收规程8、国家、上海市建设主管部门颁布的有关工程质量规程、规范、标准1.2说明1.2.1排水工程1、φ1350和埋深大于3m的φ1200管道,沟槽采用钢板桩支护,双排轻型井点降水。2、UPVC管、φ600、φ800以及埋深小于3m的φ1000管道,沟槽采用横列板支护,除遇软弱地基及地下水位高的管段采用单排轻型井点降水之外,一般不采取井点降水。1.2.2道路工程1、河塘部分路基处理采用砾石砂间隔填土,迎水面采用浆砌块石护坡。2、粉煤灰三渣基层厚度35cm,分两层进行摊铺施工。1.2.3桥梁工程1、桥梁基础为钻孔灌注桩,桥墩为φ800钻孔桩,桩长28米;桥台为φ600钻孔桩,桩长为28米。2、桥墩采用一桩到顶式桥墩,中间不设承台。3、桥梁上部结构为预制空心板梁,边跨跨度6米,中跨为8米。1.3施工工期及承诺本工程要求于2005年7月30日开工,至2006年1月26日竣工验收,指定工期为180天。拟定计划开工日期为2003年7月30日,计划竣工日期为2006年1月26日,实际施工日历天为180天,正好6个月。若推迟交付,每延迟一天按工程造价的0.03%扣罚,并承担由于工期延迟给建设单位带来的损失。1.4工程质量目标及承诺本工程质量目标为:国家施工验收规范规定的优良标准(达到市建委竣工、备案制要求)。若未达到优良级按工程造价2%罚款。1.5安全、文明施工本工程安全生产实现无伤亡事故,确保安全生产考评分达到80分以上。严格按照《上海市文明工地(场站)管理规定》、《建设工程施工现场管理规定》,做好文明施工管理工作,创建区级文明工地。第二章工程概况2.1工程地点及周围地形地貌本工程南起塘泗泾南岸已建宝秀路,北至放鹤路交叉口,均处于农田之中。2.2工程主要内容2.2.1排水工程排水工程雨水管南起塘泗泾河CHU1号出水口,北至放鹤路交叉口BY12#井,污水管南起BW1#井,北至放鹤路交叉口BW9#(原井利用),以及横向支管。排水工程施工内容均为开槽埋管,包括:φ1350企口式雨水管220米,φ1200承插式雨水管185米,φ600承插式雨水支管48米,DN400UPVC雨水支管24米;DN300UPVC污水管282米;DN300UPVC污水支管28米。以及DN225UPVC雨水连管若干。1100×1750雨水砖砌窨井5座;钢筋混凝土雨水二通转折井2座;750×750雨水支管井2座;1000×1000雨水支管井4座;600×600污水砖砌窨井14座。φ1200、φ600承插式钢筋砼管(PH-48管)采用“O”型橡胶圈接口,砾石砂垫层,C20混凝土管枕,C20钢筋混凝土基础;φ1350企口式钢筋砼管(丹麦管...
