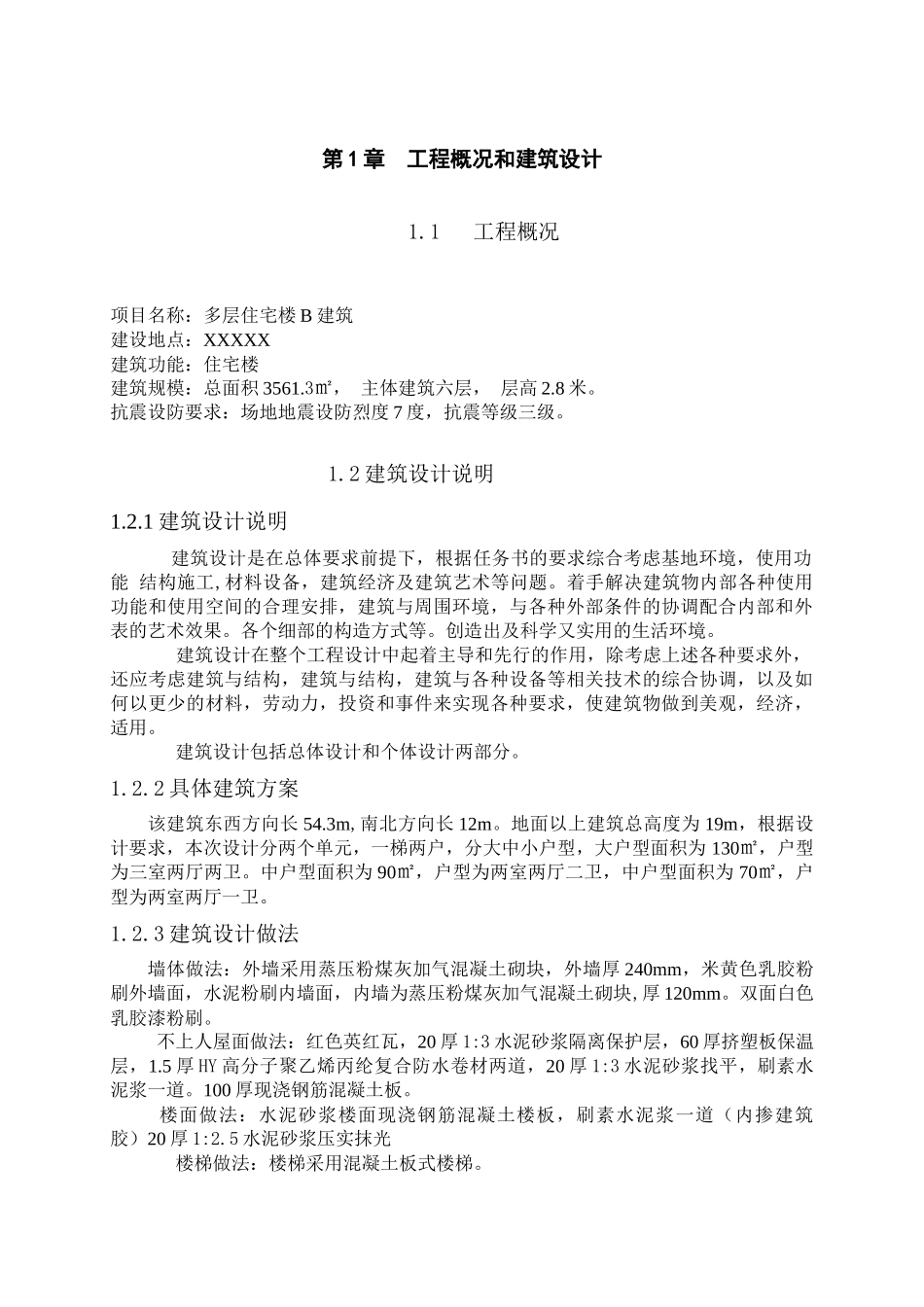

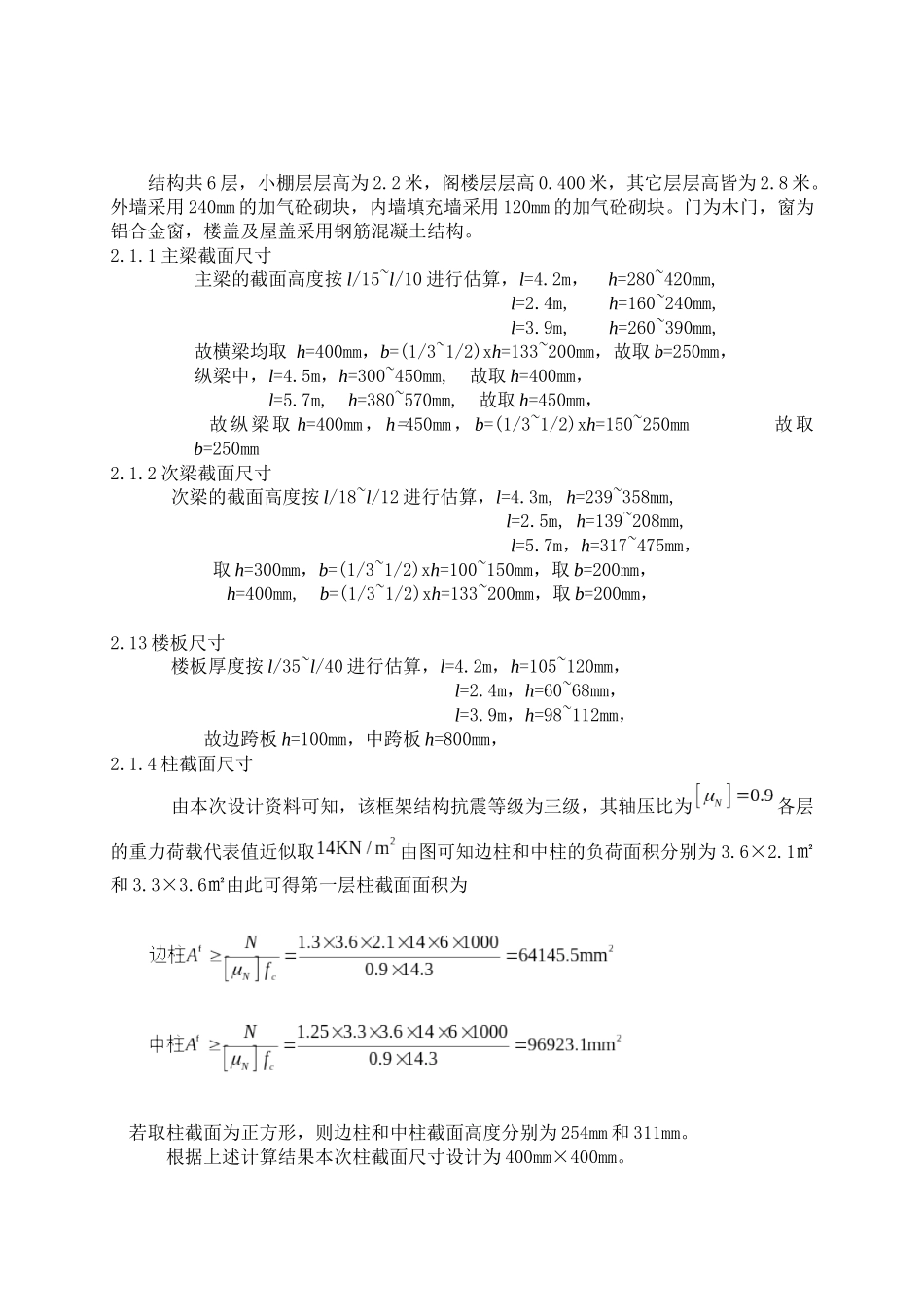

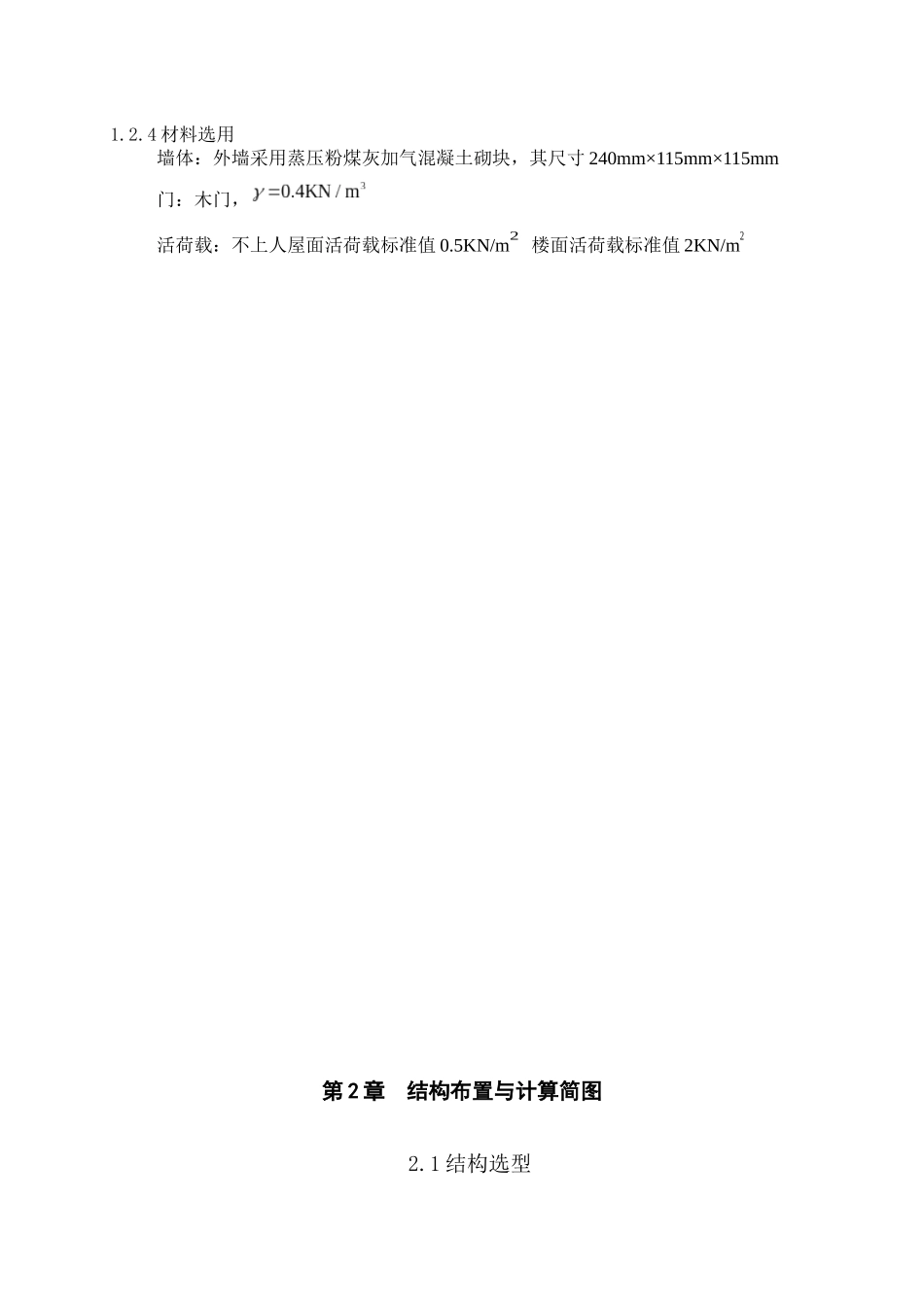

第1章工程概况和建筑设计1.1工程概况项目名称：多层住宅楼B建筑建设地点：XXXXX建筑功能：住宅楼建筑规模：总面积3561.3㎡，主体建筑六层，层高2.8米。抗震设防要求：场地地震设防烈度7度，抗震等级三级。1.2建筑设计说明1.2.1建筑设计说明建筑设计是在总体要求前提下，根据任务书的要求综合考虑基地环境，使用功能结构施工,材料设备，建筑经济及建筑艺术等问题。着手解决建筑物内部各种使用功能和使用空间的合理安排，建筑与周围环境，与各种外部条件的协调配合内部和外表的艺术效果。各个细部的构造方式等。创造出及科学又实用的生活环境。建筑设计在整个工程设计中起着主导和先行的作用，除考虑上述各种要求外，还应考虑建筑与结构，建筑与结构，建筑与各种设备等相关技术的综合协调，以及如何以更少的材料，劳动力，投资和事件来实现各种要求，使建筑物做到美观，经济，适用。建筑设计包括总体设计和个体设计两部分。1.2.2具体建筑方案该建筑东西方向长54.3m,南北方向长12m。地面以上建筑总高度为19m，根据设计要求，本次设计分两个单元，一梯两户，分大中小户型，大户型面积为130㎡，户型为三室两厅两卫。中户型面积为90㎡，户型为两室两厅二卫，中户型面积为70㎡，户型为两室两厅一卫。1.2.3建筑设计做法墙体做法：外墙采用蒸压粉煤灰加气混凝土砌块，外墙厚240mm，米黄色乳胶粉刷外墙面，水泥粉刷内墙面，内墙为蒸压粉煤灰加气混凝土砌块,厚120mm。双面白色乳胶漆粉刷。不上人屋面做法：红色英红瓦，20厚1:3水泥砂浆隔离保护层，60厚挤塑板保温层，1.5厚HY高分子聚乙烯丙纶复合防水卷材两道，20厚1:3水泥砂浆找平，刷素水泥浆一道。100厚现浇钢筋混凝土板。楼面做法：水泥砂浆楼面现浇钢筋混凝土楼板，刷素水泥浆一道（内掺建筑胶）20厚1:2.5水泥砂浆压实抹光楼梯做法：楼梯采用混凝土板式楼梯。1.2.4材料选用墙体：外墙采用蒸压粉煤灰加气混凝土砌块，其尺寸240mm×115mm×115mm门：木门，活荷载：不上人屋面活荷载标准值0.5KN/m2楼面活荷载标准值2KN/m2第2章结构布置与计算简图2.1结构选型结构共6层，小棚层层高为2.2米，阁楼层层高0.400米，其它层层高皆为2.8米。外墙采用240mm的加气砼砌块，内墙填充墙采用120mm的加气砼砌块。门为木门，窗为铝合金窗，楼盖及屋盖采用钢筋混凝土结构。2.1.1主梁截面尺寸主梁的截面高度按l/15~l/10进行估算，l=4.2m，h=280~420mm,l=2.4m,h=160~240mm,l=3.9m,h=260~390mm,故横梁均取h=400mm，b=(1/3~1/2)xh=133~200mm，故取b=250mm，纵梁中，l=4.5m，h=300~450mm,故取h=400mm，l=5.7m,h=380~570mm,故取h=450mm，故纵梁取h=400mm，h=450mm，b=(1/3~1/2)xh=150~250mm故取b=250mm2.1.2次梁截面尺寸次梁的截面高度按l/18~l/12进行估算，l=4.3m,h=239~358mm,l=2.5m,h=139~208mm,l=5.7m，h=317~475mm，取h=300mm，b=(1/3~1/2)xh=100~150mm，取b=200mm，h=400mm,b=(1/3~1/2)xh=133~200mm，取b=200mm，2.13楼板尺寸楼板厚度按l/35~l/40进行估算，l=4.2m，h=105~120mm，l=2.4m，h=60~68mm，l=3.9m，h=98~112mm，故边跨板h=100mm，中跨板h=800mm，2.1.4柱截面尺寸由本次设计资料可知，该框架结构抗震等级为三级，其轴压比为各层的重力荷载代表值近似取由图可知边柱和中柱的负荷面积分别为3.6×2.1㎡和3.3×3.6㎡由此可得第一层柱截面面积为若取柱截面为正方形，则边柱和中柱截面高度分别为254mm和311mm。根据上述计算结果本次柱截面尺寸设计为400mm×400mm。结构布置图如图2.1图2.1结构布置图2.2计算简图本工程采用独立基础，基础的埋深为1.3m，基础高度取为0.6m，整体框架计算简图如图2.2所示。取顶层柱的形心线作为轴线，1~6层柱高度取为层高2.8m。底层标高从基础顶面取至板顶，取m。计算简图见图2.2。现取8轴一榀框架，即图2.2(a)框架作为计算对象进行线刚度计算。图2.2横向框架计算简图第3章重力荷载及重力荷载代表值的计算3.1重力荷载标准值的计算3.1.1屋面及楼面的永久荷载标准值1）屋面（不上人）屋面1红色英红瓦0.90kN/m230厚1:3水泥砂浆卧瓦层20¿0.03=0.60kN/m220厚1：3水泥砂浆隔离保护层20¿0.02=0.40kN/m260厚挤塑板保温层0.32¿0.06=0...
