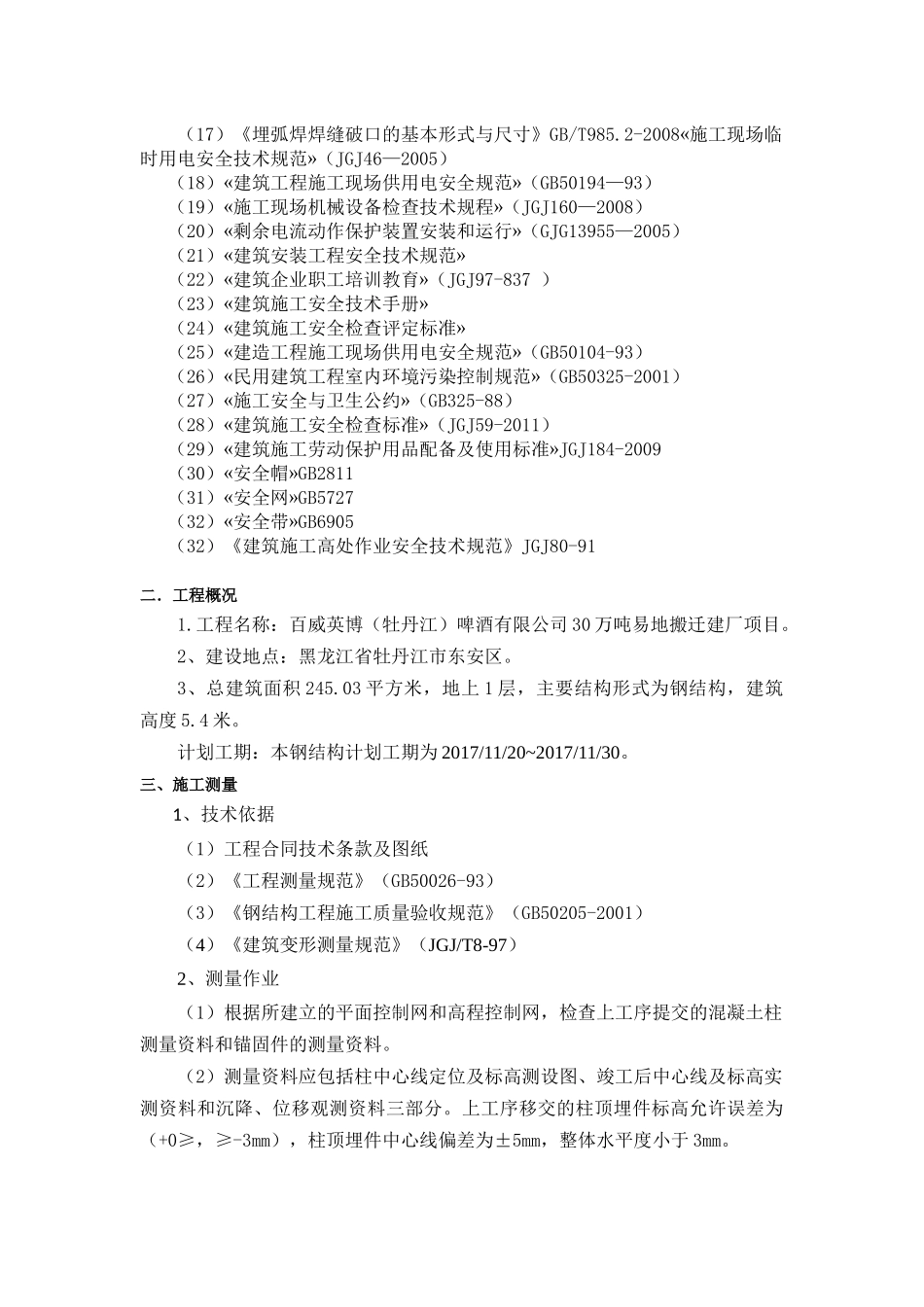

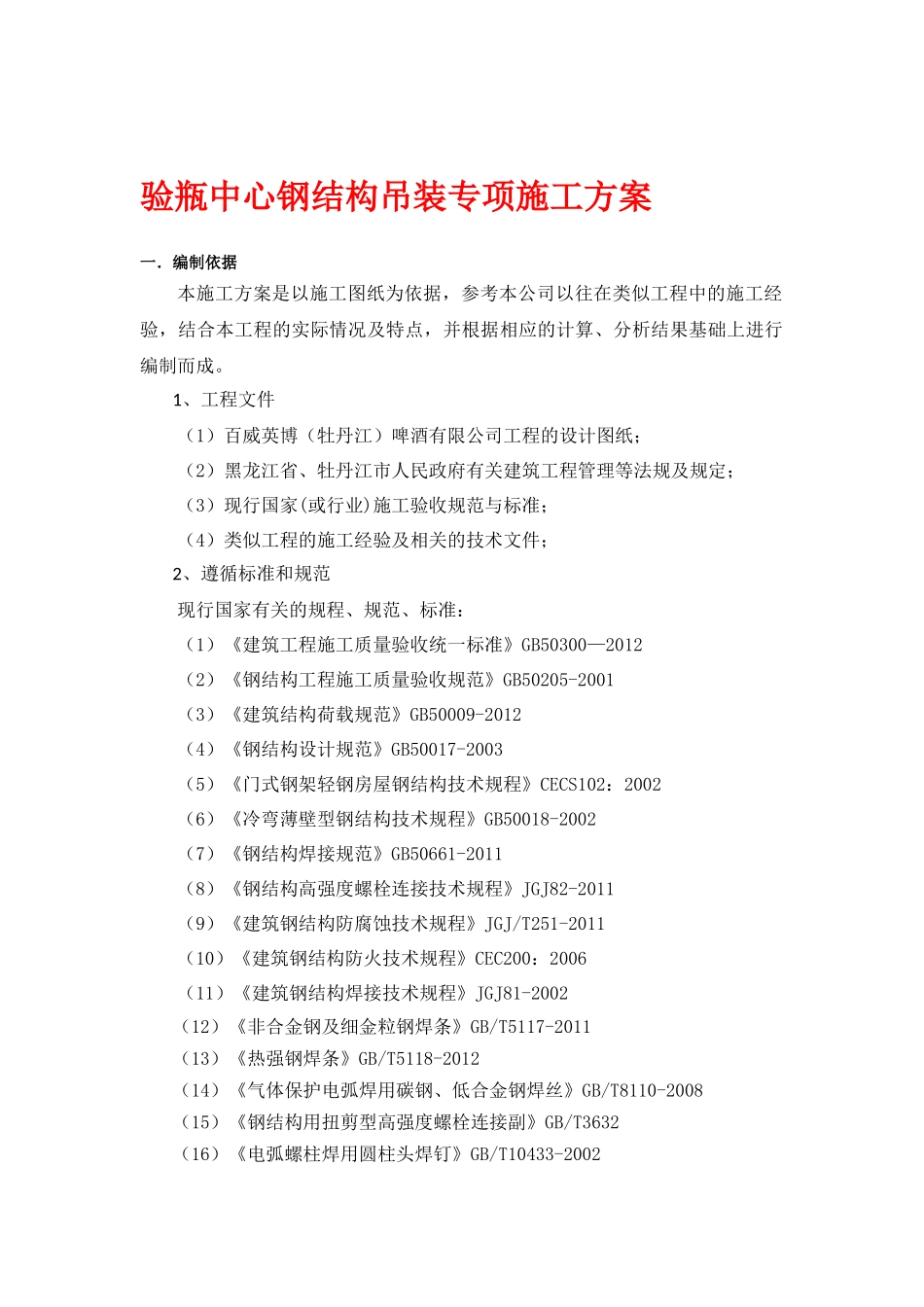

百威英博（牡丹江）啤酒有限公司验瓶中心标段验瓶中心基础工程施工方案编制：林连勇审核：郑喜柱批准：郭伟强哈三建工程有限公司2017年10月验瓶中心钢结构吊装专项施工方案一．编制依据本施工方案是以施工图纸为依据，参考本公司以往在类似工程中的施工经验，结合本工程的实际情况及特点，并根据相应的计算、分析结果基础上进行编制而成。1、工程文件（1）百威英博（牡丹江）啤酒有限公司工程的设计图纸；（2）黑龙江省、牡丹江市人民政府有关建筑工程管理等法规及规定；（3）现行国家(或行业)施工验收规范与标准；（4）类似工程的施工经验及相关的技术文件；2、遵循标准和规范现行国家有关的规程、规范、标准：（1）《建筑工程施工质量验收统一标准》GB50300—2012（2）《钢结构工程施工质量验收规范》GB50205-2001（3）《建筑结构荷载规范》GB50009-2012（4）《钢结构设计规范》GB50017-2003（5）《门式钢架轻钢房屋钢结构技术规程》CECS102：2002（6）《冷弯薄壁型钢结构技术规程》GB50018-2002（7）《钢结构焊接规范》GB50661-2011（8）《钢结构高强度螺栓连接技术规程》JGJ82-2011（9）《建筑钢结构防腐蚀技术规程》JGJ/T251-2011（10）《建筑钢结构防火技术规程》CEC200：2006（11）《建筑钢结构焊接技术规程》JGJ81-2002（12）《非合金钢及细金粒钢焊条》GB/T5117-2011（13）《热强钢焊条》GB/T5118-2012（14）《气体保护电弧焊用碳钢、低合金钢焊丝》GB/T8110-2008（15）《钢结构用扭剪型高强度螺栓连接副》GB/T3632（16）《电弧螺柱焊用圆柱头焊钉》GB/T10433-2002（17）《埋弧焊焊缝破口的基本形式与尺寸》GB/T985.2-2008«施工现场临时用电安全技术规范»（JGJ46—2005）（18）«建筑工程施工现场供用电安全规范»（GB50194—93）（19）«施工现场机械设备检查技术规程»（JGJ160—2008）（20）«剩余电流动作保护装置安装和运行»（GJG13955—2005）（21）«建筑安装工程安全技术规范»（22）«建筑企业职工培训教育»（JGJ97-837）（23）«建筑施工安全技术手册»（24）«建筑施工安全检查评定标准»（25）«建造工程施工现场供用电安全规范»（GB50104-93）（26）«民用建筑工程室内环境污染控制规范»（GB50325-2001）（27）«施工安全与卫生公约»（GB325-88）（28）«建筑施工安全检查标准»（JGJ59-2011）（29）«建筑施工劳动保护用品配备及使用标准»JGJ184-2009（30）«安全帽»GB2811（31）«安全网»GB5727（32）«安全带»GB6905（32）《建筑施工高处作业安全技术规范》JGJ80-91二．工程概况1.工程名称：百威英博（牡丹江）啤酒有限公司30万吨易地搬迁建厂项目。2、建设地点：黑龙江省牡丹江市东安区。3、总建筑面积245.03平方米，地上1层，主要结构形式为钢结构，建筑高度5.4米。计划工期：本钢结构计划工期为2017/11/20~2017/11/30。三、施工测量1、技术依据（1）工程合同技术条款及图纸（2）《工程测量规范》（GB50026-93）（3）《钢结构工程施工质量验收规范》（GB50205-2001）（4）《建筑变形测量规范》（JGJ/T8-97）2、测量作业（1）根据所建立的平面控制网和高程控制网，检查上工序提交的混凝土柱测量资料和锚固件的测量资料。（2）测量资料应包括柱中心线定位及标高测设图、竣工后中心线及标高实测资料和沉降、位移观测资料三部分。上工序移交的柱顶埋件标高允许误差为（+0≥，≥-3mm），柱顶埋件中心线偏差为±5mm，整体水平度小于3mm。四、预埋件预埋（1）工地现场放样施工使用工具包含有：全站仪、水准仪、水平尺、50m卷尺、5m卷尺各一把，角尺、垂球、有色笔等。（2）根据土建提供之基准点和基准轴线定出各轴线和标高，用有色笔在该轴模板上标出轴线位置。（3）根据各轴线的距离，在模板上标出与轴线相垂直的定位线。根据土建进度将各预埋件按图纸尺寸要求埋设。（4）混凝土强度达到80%即可具备吊装条件。五、柱顶锚栓复核、验收（1）柱顶锚栓的行、列线标志和标高基准点齐全准确。（2）砼柱顶面平整。（3）复查柱顶锚栓尺寸与结构安装有关尺寸，其结果应符合《钢结构工程施工质量验收规范》（GB50205-2001）的规定。支承面、支座和基础螺栓的...
