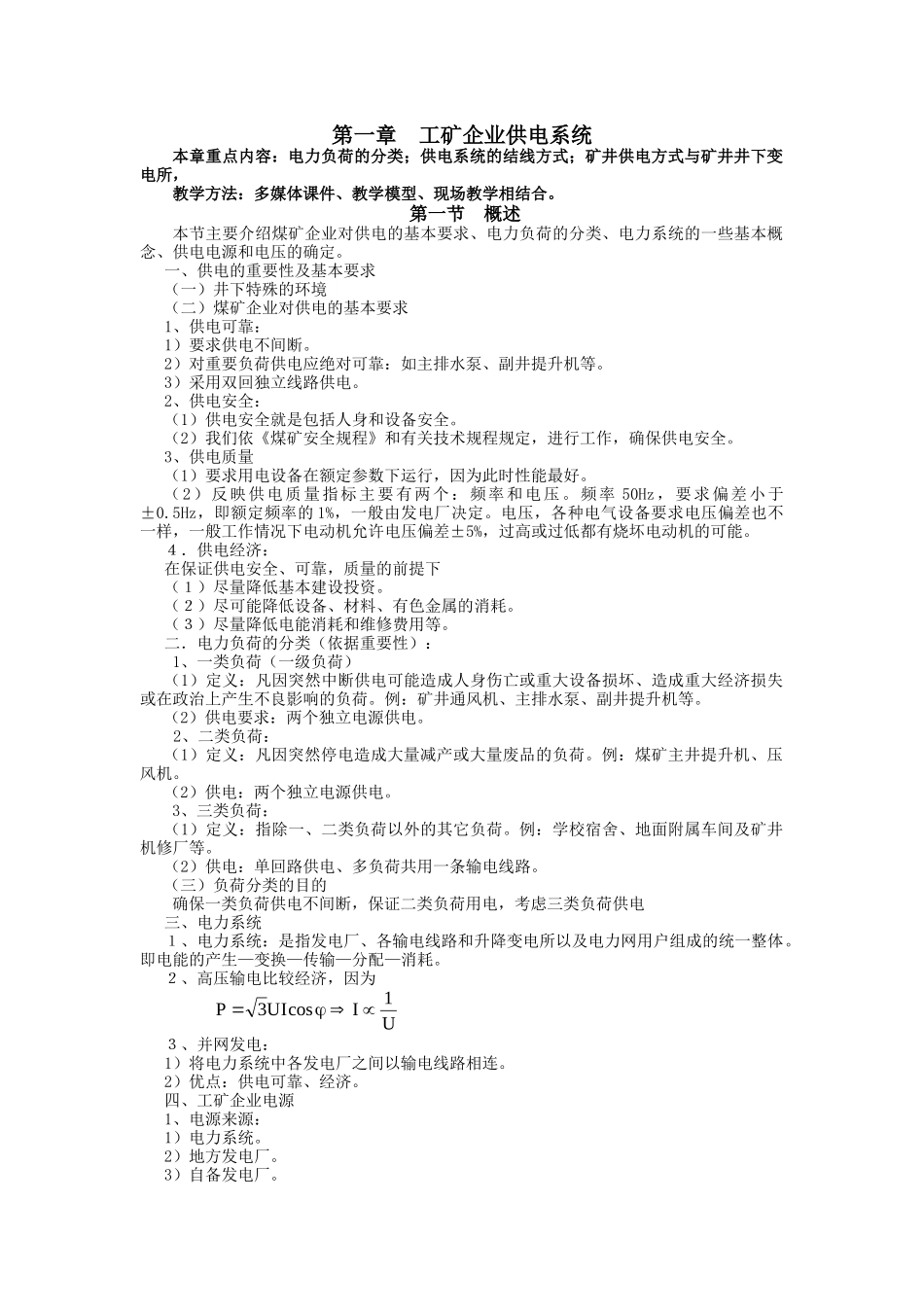

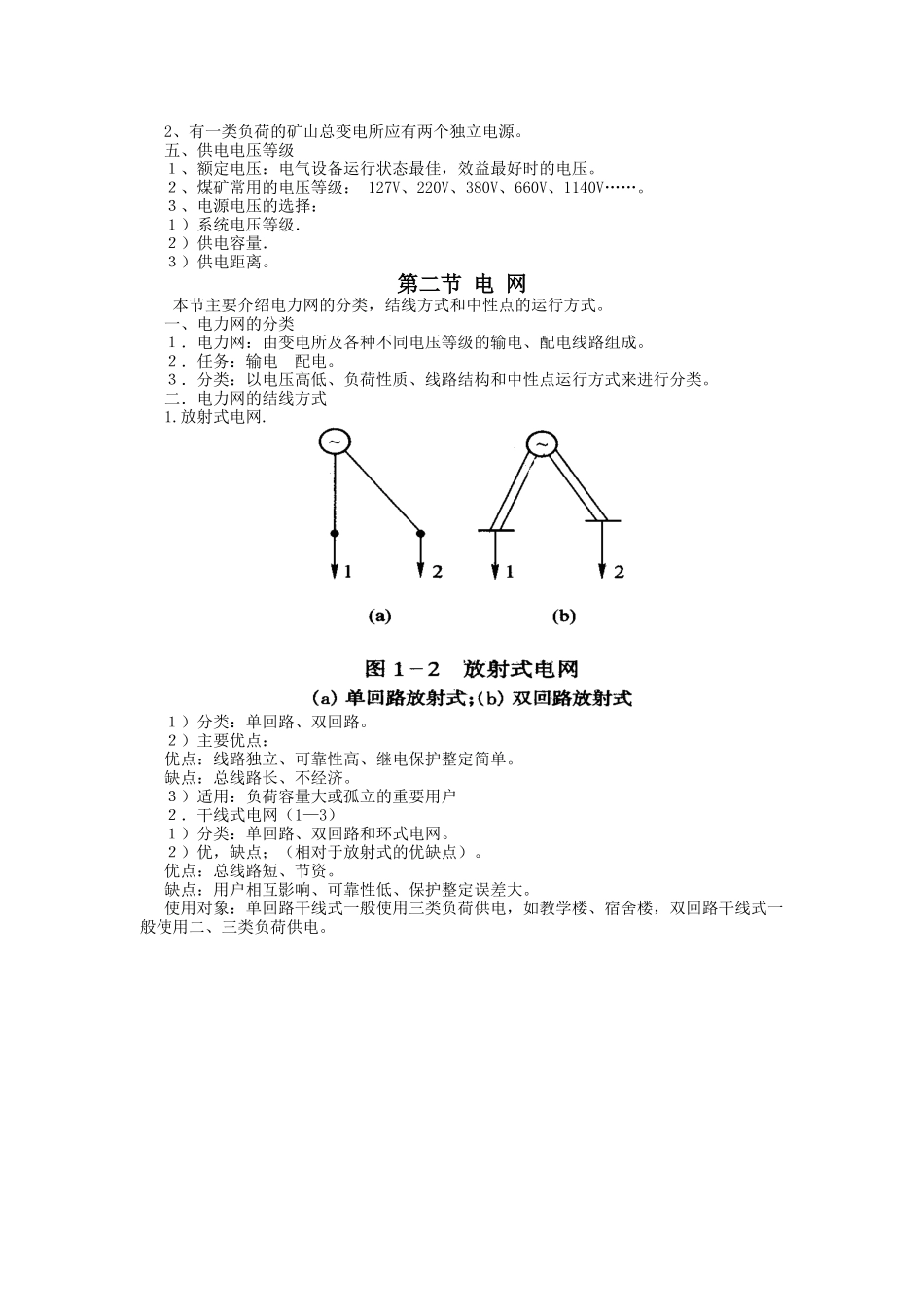

第一章工矿企业供电系统本章重点内容:电力负荷的分类;供电系统的结线方式;矿井供电方式与矿井井下变电所,教学方法:多媒体课件、教学模型、现场教学相结合。第一节概述本节主要介绍煤矿企业对供电的基本要求、电力负荷的分类、电力系统的一些基本概念、供电电源和电压的确定。一、供电的重要性及基本要求(一)井下特殊的环境(二)煤矿企业对供电的基本要求1、供电可靠:1)要求供电不间断。2)对重要负荷供电应绝对可靠:如主排水泵、副井提升机等。3)采用双回独立线路供电。2、供电安全:(1)供电安全就是包括人身和设备安全。(2)我们依《煤矿安全规程》和有关技术规程规定,进行工作,确保供电安全。3、供电质量(1)要求用电设备在额定参数下运行,因为此时性能最好。(2)反映供电质量指标主要有两个:频率和电压。频率50Hz,要求偏差小于±0.5Hz,即额定频率的1%,一般由发电厂决定。电压,各种电气设备要求电压偏差也不一样,一般工作情况下电动机允许电压偏差±5%,过高或过低都有烧坏电动机的可能。4.供电经济:在保证供电安全、可靠,质量的前提下(1)尽量降低基本建设投资。(2)尽可能降低设备、材料、有色金属的消耗。(3)尽量降低电能消耗和维修费用等。二.电力负荷的分类(依据重要性):1、一类负荷(一级负荷)(1)定义:凡因突然中断供电可能造成人身伤亡或重大设备损坏、造成重大经济损失或在政治上产生不良影响的负荷。例:矿井通风机、主排水泵、副井提升机等。(2)供电要求:两个独立电源供电。2、二类负荷:(1)定义:凡因突然停电造成大量减产或大量废品的负荷。例:煤矿主井提升机、压风机。(2)供电:两个独立电源供电。3、三类负荷:(1)定义:指除一、二类负荷以外的其它负荷。例:学校宿舍、地面附属车间及矿井机修厂等。(2)供电:单回路供电、多负荷共用一条输电线路。(三)负荷分类的目的确保一类负荷供电不间断,保证二类负荷用电,考虑三类负荷供电三、电力系统1、电力系统:是指发电厂、各输电线路和升降变电所以及电力网用户组成的统一整体。即电能的产生—变换—传输—分配—消耗。2、高压输电比较经济,因为3、并网发电:1)将电力系统中各发电厂之间以输电线路相连。2)优点:供电可靠、经济。四、工矿企业电源1、电源来源:1)电力系统。2)地方发电厂。3)自备发电厂。U1IcosUI3P2、有一类负荷的矿山总变电所应有两个独立电源。五、供电电压等级1、额定电压:电气设备运行状态最佳,效益最好时的电压。2、煤矿常用的电压等级:127V、220V、380V、660V、1140V……。3、电源电压的选择:1)系统电压等级.2)供电容量.3)供电距离。第二节电网本节主要介绍电力网的分类,结线方式和中性点的运行方式。一、电力网的分类1.电力网:由变电所及各种不同电压等级的输电、配电线路组成。2.任务:输电配电。3.分类:以电压高低、负荷性质、线路结构和中性点运行方式来进行分类。二.电力网的结线方式1.放射式电网.1)分类:单回路、双回路。2)主要优点:优点:线路独立、可靠性高、继电保护整定简单。缺点:总线路长、不经济。3)适用:负荷容量大或孤立的重要用户2.干线式电网(1—3)1)分类:单回路、双回路和环式电网。2)优,缺点;(相对于放射式的优缺点)。优点:总线路短、节资。缺点:用户相互影响、可靠性低、保护整定误差大。使用对象:单回路干线式一般使用三类负荷供电,如教学楼、宿舍楼,双回路干线式一般使用二、三类负荷供电。3.环式电网图1—41)分类:开环、闭环。2)优缺点:优点:总设备少,投资小,可靠性高;缺点:负荷容量相差太大时不经济,继电保护整定复杂。3)适用对象:负荷容量相差不太大,彼此之间相距较近,而离电源都较近,且对供电可靠性要求较高的重要用户。三.电网中性点的运行方式1.运行方式决定了单相接地后的运行情况,供电可靠性、保护方法及人身安全等问题。2.中性点运行方式(3种)1)中性点不接地系统(图1―5)(1)解释:中性点不接地系统(见图)(2)优缺点:优点:单相接地时,线电压仍对称,不影响供电,提高供电的可靠...
