数控铣床的应用与实践VIP免费

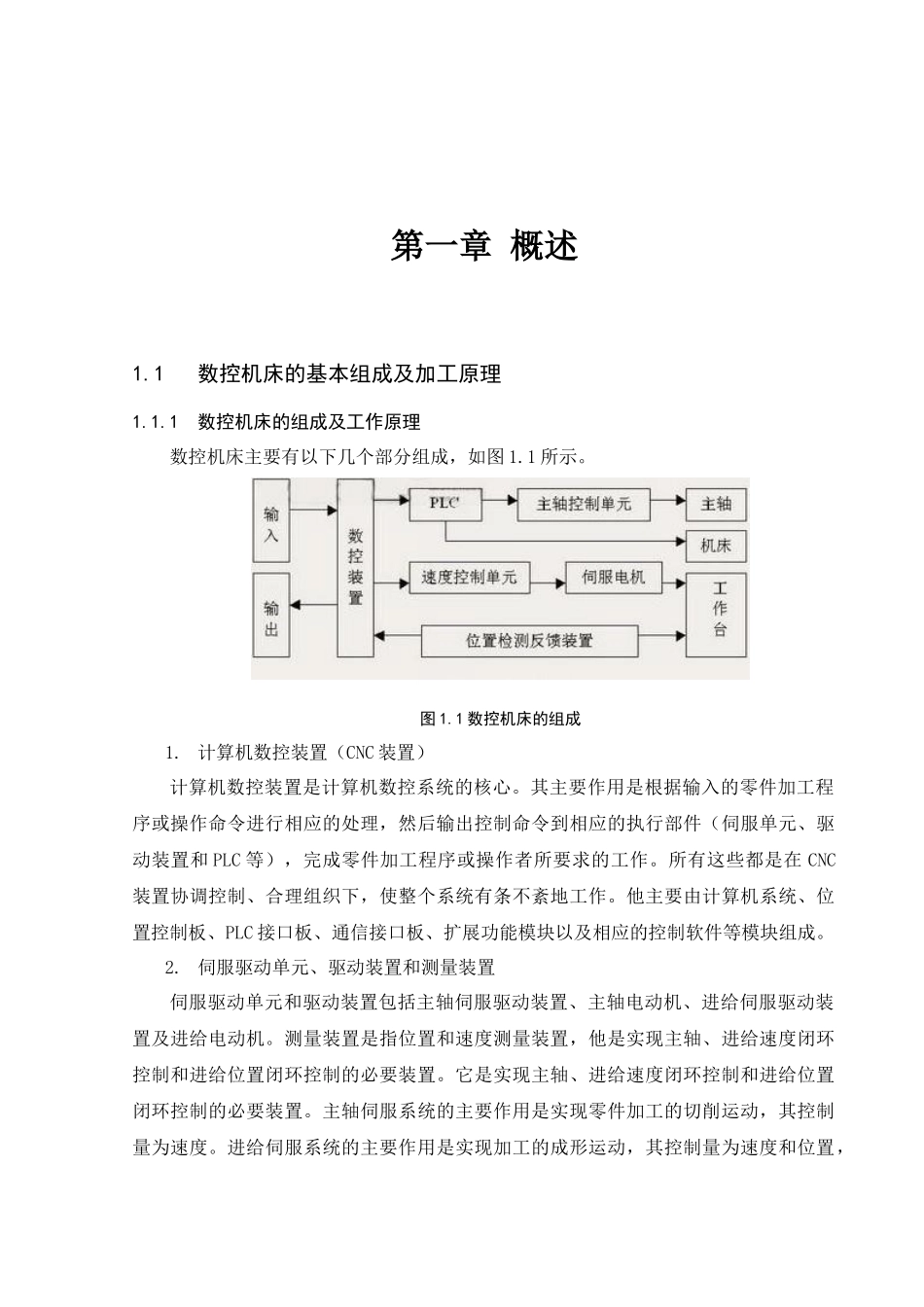

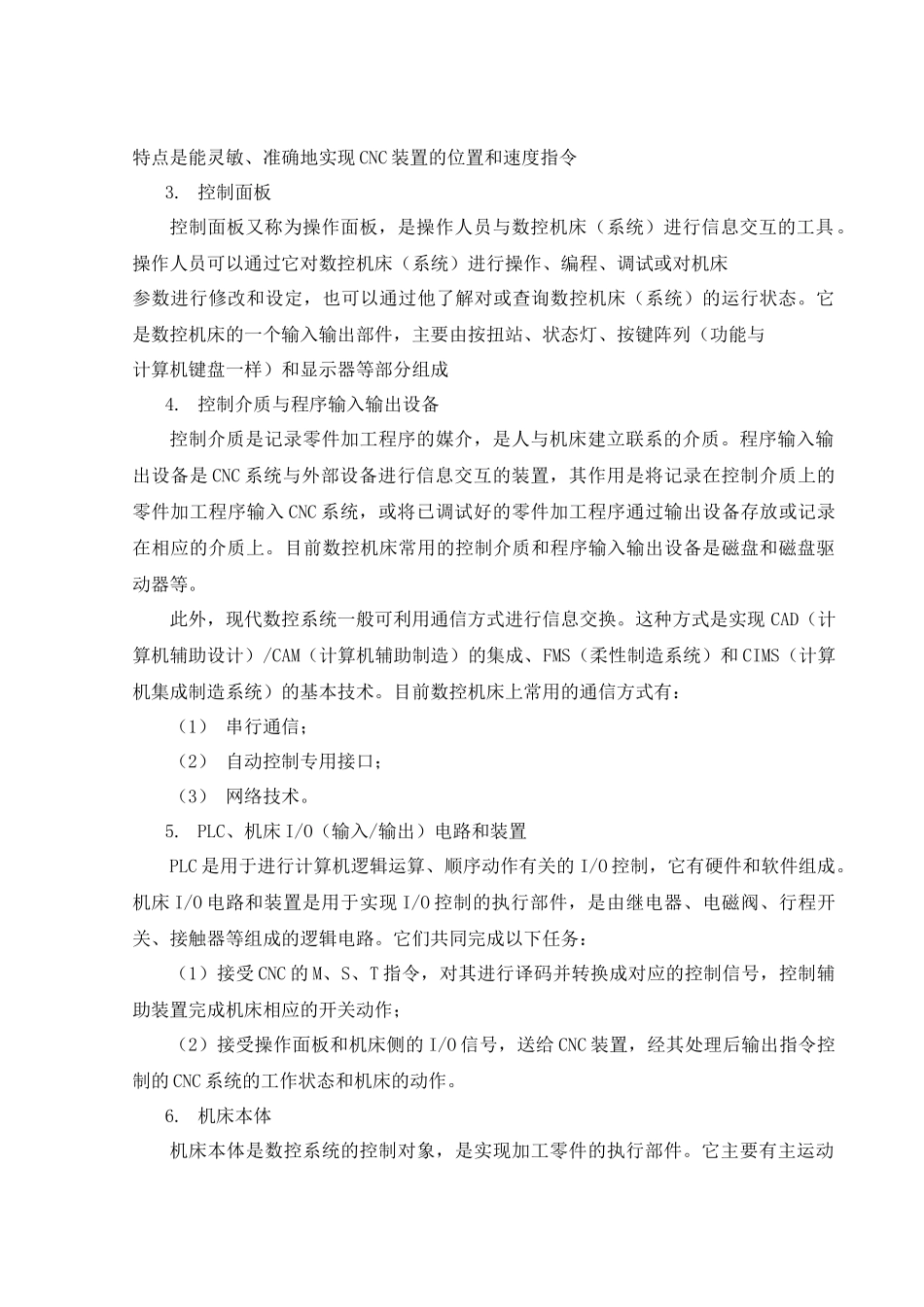

第一章概述1.1数控机床的基本组成及加工原理1.1.1数控机床的组成及工作原理数控机床主要有以下几个部分组成，如图1.1所示。图1.1数控机床的组成1.计算机数控装置（CNC装置）计算机数控装置是计算机数控系统的核心。其主要作用是根据输入的零件加工程序或操作命令进行相应的处理，然后输出控制命令到相应的执行部件（伺服单元、驱动装置和PLC等），完成零件加工程序或操作者所要求的工作。所有这些都是在CNC装置协调控制、合理组织下，使整个系统有条不紊地工作。他主要由计算机系统、位置控制板、PLC接口板、通信接口板、扩展功能模块以及相应的控制软件等模块组成。2.伺服驱动单元、驱动装置和测量装置伺服驱动单元和驱动装置包括主轴伺服驱动装置、主轴电动机、进给伺服驱动装置及进给电动机。测量装置是指位置和速度测量装置，他是实现主轴、进给速度闭环控制和进给位置闭环控制的必要装置。它是实现主轴、进给速度闭环控制和进给位置闭环控制的必要装置。主轴伺服系统的主要作用是实现零件加工的切削运动，其控制量为速度。进给伺服系统的主要作用是实现加工的成形运动，其控制量为速度和位置，特点是能灵敏、准确地实现CNC装置的位置和速度指令3.控制面板控制面板又称为操作面板，是操作人员与数控机床（系统）进行信息交互的工具。操作人员可以通过它对数控机床（系统）进行操作、编程、调试或对机床参数进行修改和设定，也可以通过他了解对或查询数控机床（系统）的运行状态。它是数控机床的一个输入输出部件，主要由按扭站、状态灯、按键阵列（功能与计算机键盘一样）和显示器等部分组成4.控制介质与程序输入输出设备控制介质是记录零件加工程序的媒介，是人与机床建立联系的介质。程序输入输出设备是CNC系统与外部设备进行信息交互的装置，其作用是将记录在控制介质上的零件加工程序输入CNC系统，或将已调试好的零件加工程序通过输出设备存放或记录在相应的介质上。目前数控机床常用的控制介质和程序输入输出设备是磁盘和磁盘驱动器等。此外，现代数控系统一般可利用通信方式进行信息交换。这种方式是实现CAD（计算机辅助设计）/CAM（计算机辅助制造）的集成、FMS（柔性制造系统）和CIMS（计算机集成制造系统）的基本技术。目前数控机床上常用的通信方式有：（1）串行通信；（2）自动控制专用接口；（3）网络技术。5.PLC、机床I/O（输入/输出）电路和装置PLC是用于进行计算机逻辑运算、顺序动作有关的I/O控制，它有硬件和软件组成。机床I/O电路和装置是用于实现I/O控制的执行部件，是由继电器、电磁阀、行程开关、接触器等组成的逻辑电路。它们共同完成以下任务：（1）接受CNC的M、S、T指令，对其进行译码并转换成对应的控制信号，控制辅助装置完成机床相应的开关动作；（2）接受操作面板和机床侧的I/O信号，送给CNC装置，经其处理后输出指令控制的CNC系统的工作状态和机床的动作。6.机床本体机床本体是数控系统的控制对象，是实现加工零件的执行部件。它主要有主运动部件（主轴、主运动传动机构）、进给传动部件（工作台、拖板及相应的传动机构）、支承件（立柱、床身等）以及特殊装置、自动工件交换（APC）系统、自动刀具交换（ATC）系统和辅助装置（如冷却、润滑、排削、转位和夹紧装置等）组成。1.1.2数控机床的基本加工原理数控机床加工零件时，先将加工过程所需的各种操作(如主轴变速、松夹工件、进刀与退刀、开车与停车、选择刀具、供给冷却液等)和步骤以及与工件之间的相对位移等都用数字化的代码表示，并按工艺先后顺序组织成“NC程序”，通过介质(如软盘、电缆等)或手工将其输入到机床的NC存储单元中，NC装置对输入的程序、机床状态、刀具偏置等信息进行处理和运算，发出各种驱动指令来驱动机床的伺服系统或其他执行元件，使机床自动加工出尺寸和形状都符合预期结果的零件。数控加工中数据转换过程如图1.2所示：图1.2数控加工中数据转换过程1.译码(解释)译码程序的主要功能是将用文本格式（通常用ASCII码）表达的零件加工程序，以程序段为单位转换成刀补处理程序所要求的数据结构（格式）。该数据结构用来描述一个程序段解释后的数据信息。它主要包括：X、Y、Z...
