数据通信与计算机网络实验指导书VIP免费

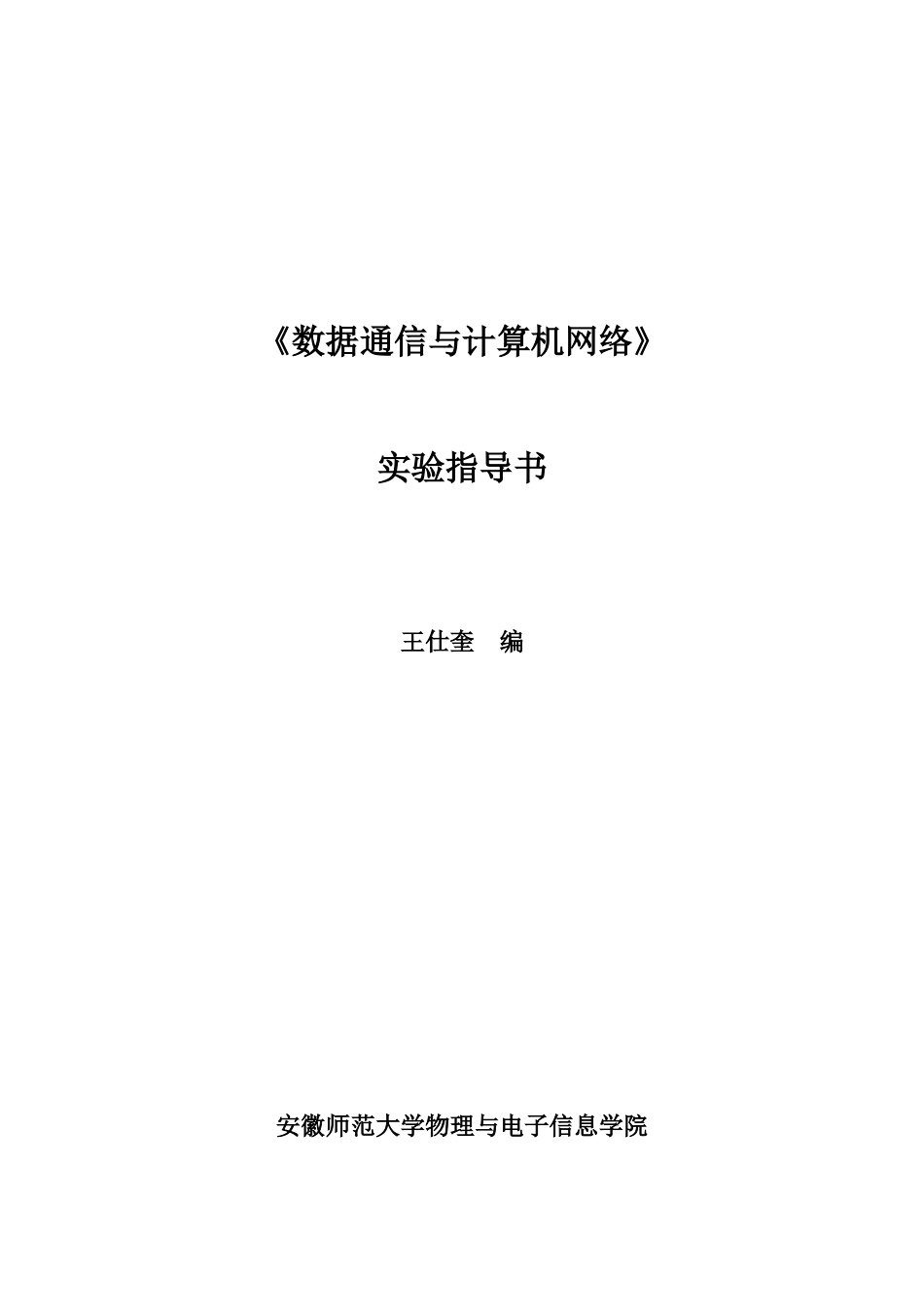

数据通信与计算机网络实验指导书_第1页
1/17
数据通信与计算机网络实验指导书_第2页
2/17
数据通信与计算机网络实验指导书_第3页
3/17
《数据通信与计算机网络》实验指导书王仕奎编安徽师范大学物理与电子信息学院2010.2目录实验一常用的传输介质:双绞线的制作.................................3实验二计算机异步串行通信...........................................5实验三Windows2000Server的安装...................................7实验四局域网组网...................................................10实验五网络管理.....................................................13实验一常用的传输介质:双绞线的制作【目的要求】1、了解非屏蔽双绞线制作的相关标准。2、掌握在各种应用环境下非屏蔽双绞线的作用与制作。3、掌握网线线缆测试仪的使用。【实验设备】压线钳、测线仪、双绞线、RJ-45水晶头。【实验内容】一、知识预习1、常用的物理传输介质有:双绞线、同轴电缆、光纤等。双绞线可分为屏蔽双绞线(STP)和非屏蔽双绞线(UTP)。目前,局域网通常使用非屏蔽双绞线作为布线的传输介质进行组网。UTP双绞线由8根不同颜色的线分成4对绞合在一起,成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。在EIA/TIA568标准中,规定了两种双绞线的线序568A与568B,如下图所示:两种标准的线序如下:EIA/TIA568A标准:白绿/绿/白橙/蓝/白蓝/橙/白棕/棕(从左起)EIA/TIA568B标准:白橙/橙/白绿/蓝/白蓝/绿/白棕/棕(从左起)2、网线制作方法有两种:直通线:双绞线两边都按照EIAT/TIA568B标准连接水晶头。交叉线:双绞线一边是按照EIAT/TIA568A标准连接,另一边按照EIT/TIA568B标准连接水晶头。直通线和交叉线的应用规则为:不同类型设备间的连接使用直通线,同类型设备间连接使用交叉线。例:计算机与交换机、交换机与路由器间的连接使用直通线,而计算机与计算机、交换机与交换机间连接则要使用交叉线。二、直通线制作步骤:1、先用双绞线剥线器将双绞线的外皮除去3厘米左右,如下图。2、将裸露的双绞线中的橙色对线拨向自己的左方,棕色对线拨向右方向,绿色对线拨向前方,蓝色对线拨向后方,如下图所示。左:橙前:绿后:蓝右:棕。小心的剥开每一对线,按EIA/TIA568B的标准(白橙-橙-白绿-蓝-白蓝-绿-白棕-棕)排列好。需要特别提醒的是,绿色条线必须跨越蓝色对线。这里最容易犯错的地方就是将白绿线与绿线相邻放在一起,这样会造成串扰,使传输效率降低。3、如下图所示,把线整齐,将裸露出的双绞线用专用钳剪下,只剩约14mm的长度,并剪齐线头。将双绞线的每一根线依序放入RJ45接头的引脚内,第一只引脚内应该放白橙色的线,其余类推。4、确定双绞线的每根线已经放置正确,并查看每根线是否进入到水晶头的底部位置。如到了底部就可以用RJ45压线钳压接RJ45接头。5、用RJ45压线钳压接RJ45接头,把水晶头里的八块小铜片压下去后,使每一块铜片的尖角都触到一根铜线,这样制作完成了一个RJ45头。6、用同样方法完成另一端的RJ45接头的制作。7、使用下图线缆测试仪测试网线的联通性。实验二计算机异步串行通信【目的要求】1、通过实验,了解计算机异步串行通信的概念和原理。2、掌握使用超级终端(HyperTerminal),通过电话网拨号方式实现两台计算机间点对点交互通信和文件传送。3、掌握调制解调器的拨号呼叫连接控制过程。【实验设备与软件配置】1、微型计算机。2、MODEM(内置或外置),每台微机配置一个。3、电话线路接口。4、Windows2000操作系统,“超级终端”通信软件。【实验内容】1、如下图所示,检查实验设备硬件连接。如使用的是外置MODEM,计算机COM1通信端口通过RS-232电缆连接外置MODEM,MODEM的“LINE”接口使用RJ-11电缆与公用电话网连接;如果计算机有内置MODEM,则通过“LINE”接口使用RJ-11电缆与公用电话网连接。2、设置超级终端(1)运行超级终端。单击“开始”,指向“程序”→“附件”→“通讯”,然后单击“超级终端”,这时弹出“HyperTerminal”连接描述对话框--新建连接,如下图所示。公用电话网(2)并在对话框中任选一个图标,取名test后单击确定。(3)然后输入待拨电话的详细信息:键入被叫电话号码(例如559),选择连接时使用MODEM(如下图1);...
