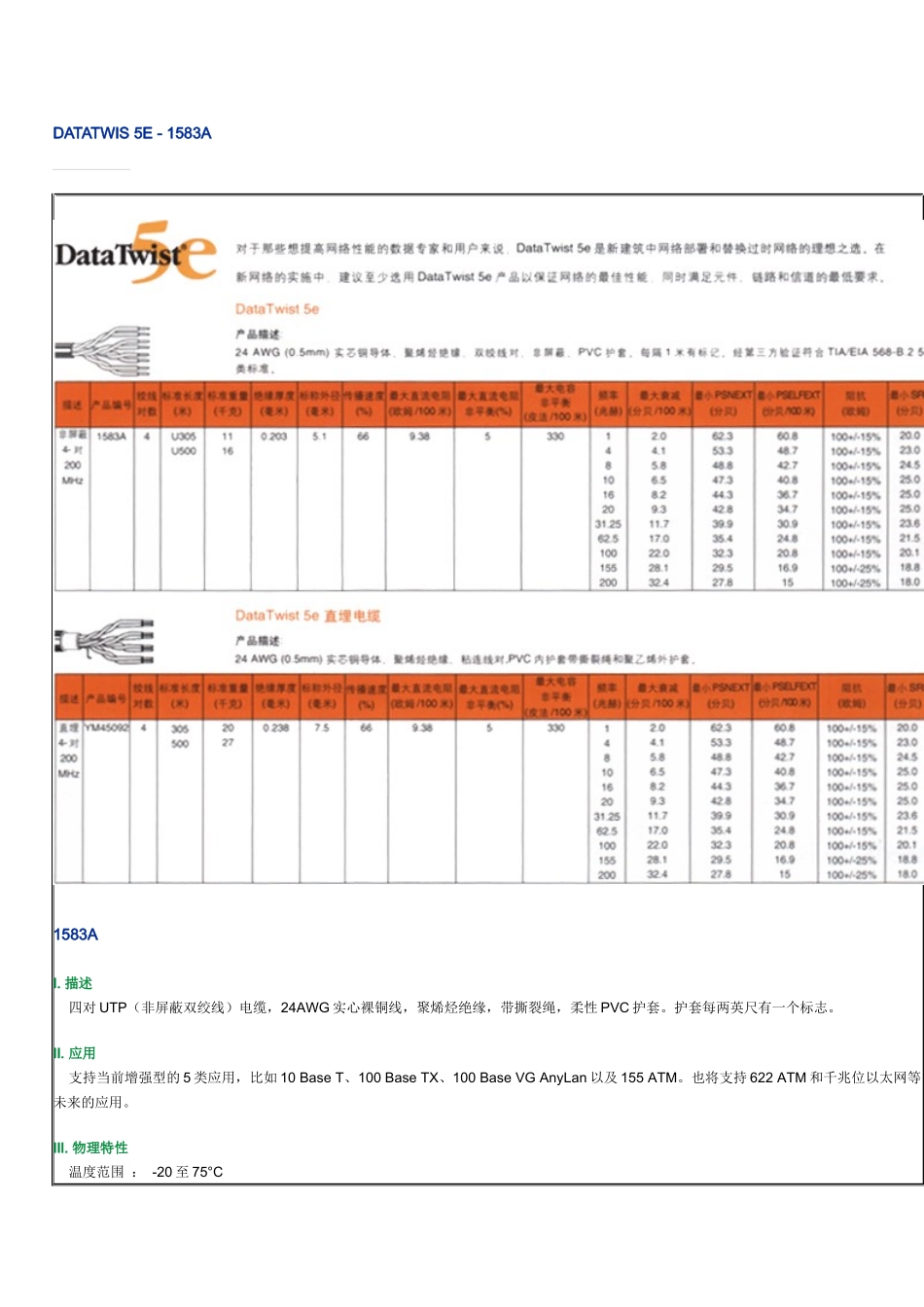

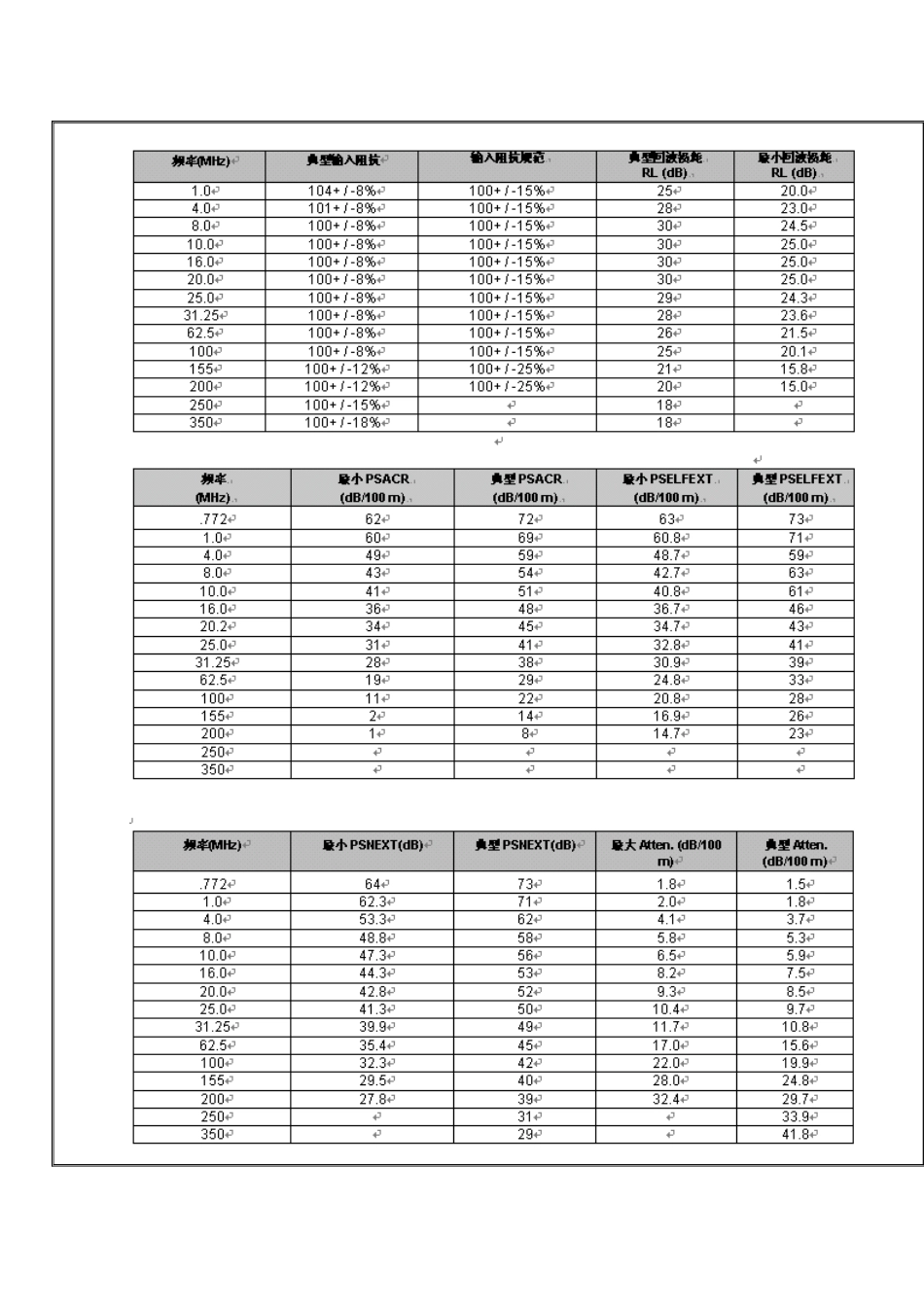

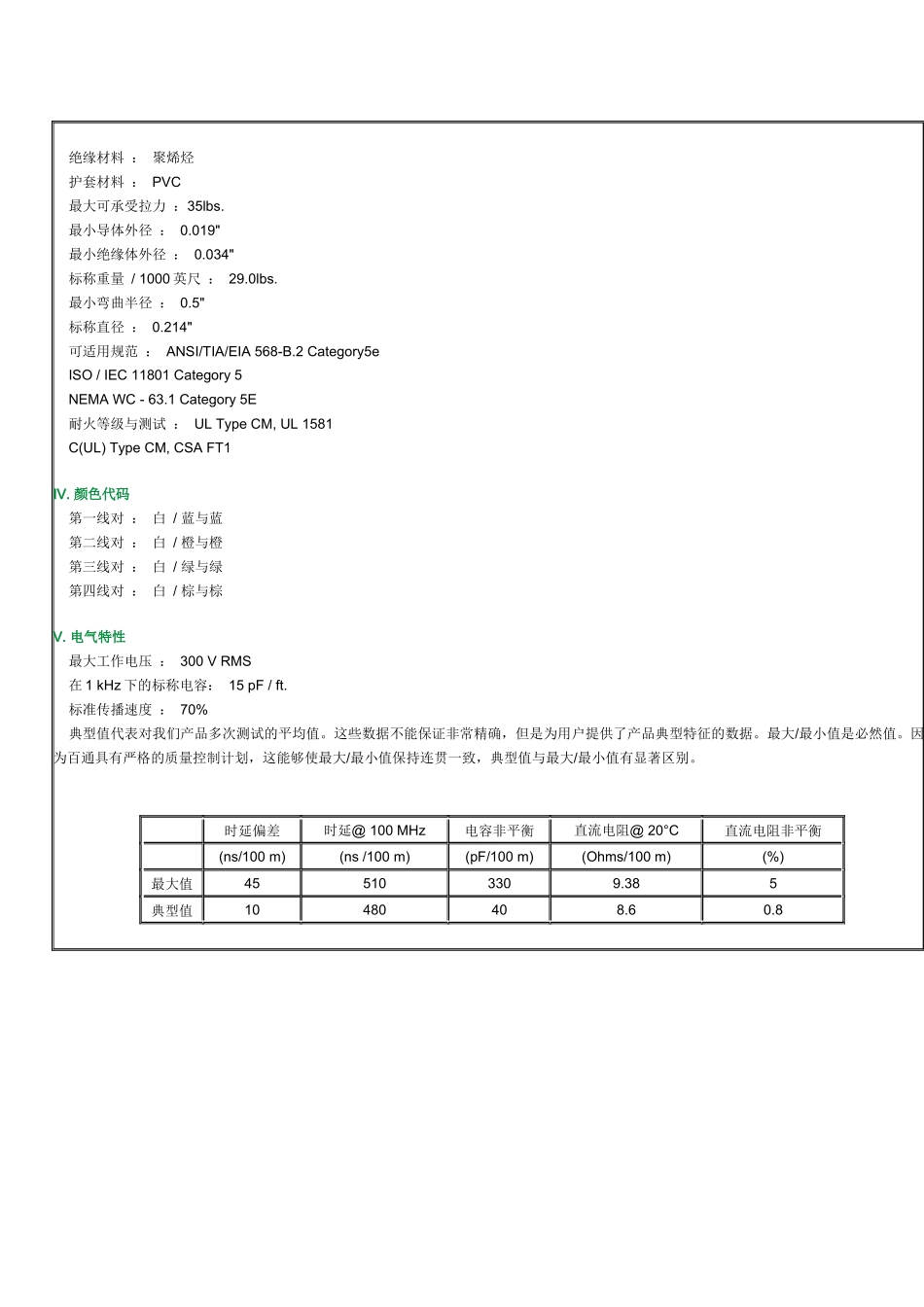

DATATWIS5E-1583A1583AI.描述四对UTP（非屏蔽双绞线）电缆，24AWG实心裸铜线，聚烯烃绝缘，带撕裂绳，柔性PVC护套。护套每两英尺有一个标志。II.应用支持当前增强型的5类应用，比如10BaseT、100BaseTX、100BaseVGAnyLan以及155ATM。也将支持622ATM和千兆位以太网等未来的应用。III.物理特性温度范围：-20至75°C绝缘材料：聚烯烃护套材料：PVC最大可承受拉力：35lbs.最小导体外径：0.019"最小绝缘体外径：0.034"标称重量/1000英尺：29.0lbs.最小弯曲半径：0.5"标称直径：0.214"可适用规范：ANSI/TIA/EIA568-B.2Category5eISO/IEC11801Category5NEMAWC-63.1Category5E耐火等级与测试：ULTypeCM,UL1581C(UL)TypeCM,CSAFT1IV.颜色代码第一线对：白/蓝与蓝第二线对：白/橙与橙第三线对：白/绿与绿第四线对：白/棕与棕V.电气特性最大工作电压：300VRMS在1kHz下的标称电容：15pF/ft.标准传播速度：70%典型值代表对我们产品多次测试的平均值。这些数据不能保证非常精确，但是为用户提供了产品典型特征的数据。最大/最小值是必然值。因为百通具有严格的质量控制计划，这能够使最大/最小值保持连贯一致，典型值与最大/最小值有显著区别。0时延偏差时延@100MHz电容非平衡直流电阻@20°C直流电阻非平衡0(ns/100m)(ns/100m)(pF/100m)(Ohms/100m)(%)最大值455103309.385典型值10480408.60.8上表中的数据代表离散的频率点。所有的测试可扫描至350MHz。下面的方程可用来计算每个特性的限值，这样在一定范围内，任何频率下的最大（最小）值都可以计算出来。电气性能方程式线槽容量，40％填充尺寸1/2"3/4"1"1-1/4"1-1/2"2"2-1/2"3"3-1/2"4"电缆数量361119254274112147187BeldenDivisionOfficeandEngineeringCenter是通过ISO9001认证的机构。Belden在美国本土的制造厂已经通过了ISO9002认证。本信息可供您在对所涉及产品进行评估和应用时保密使用。其它用途或复制信息需要事先征得百通的书面批准。
