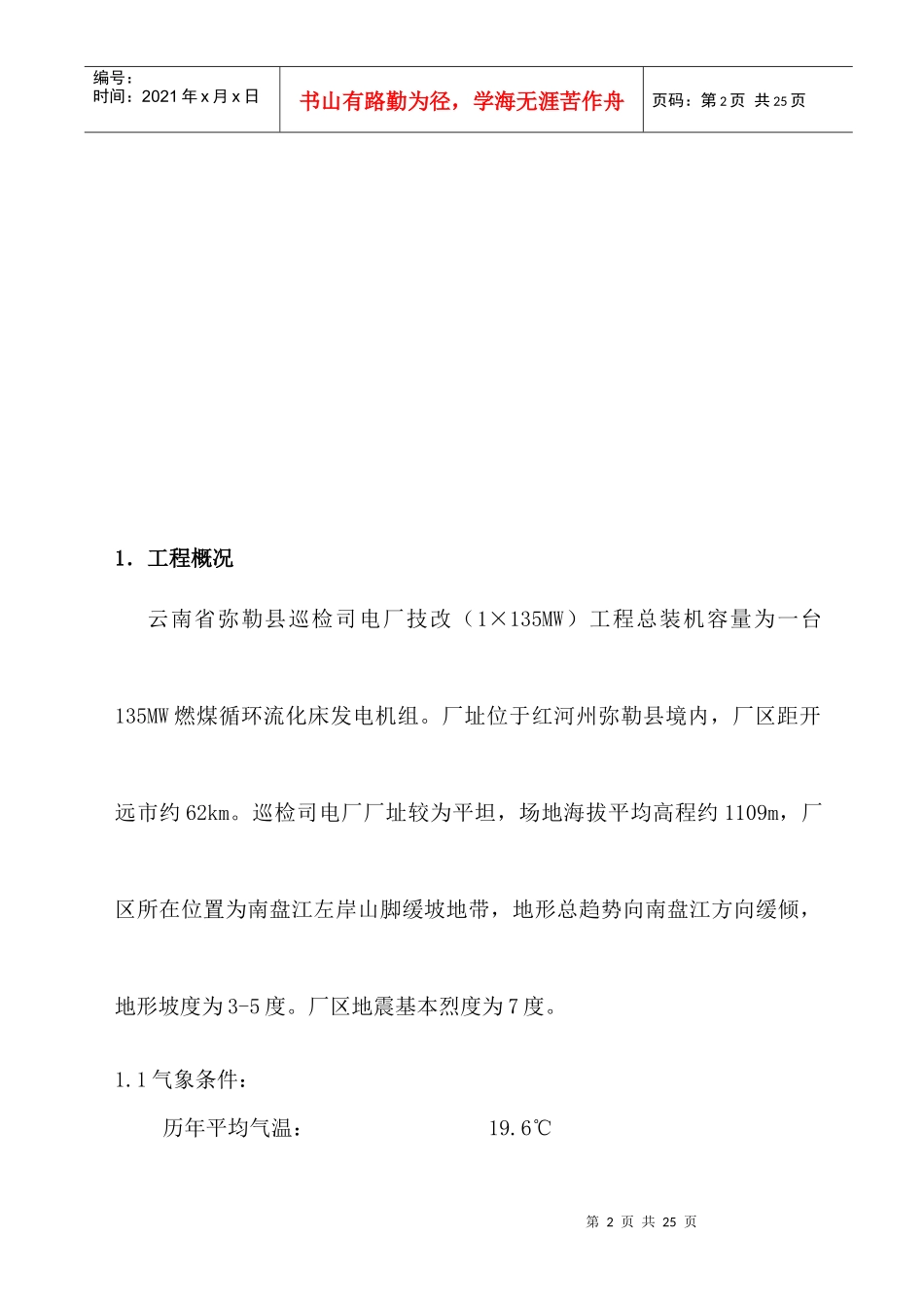

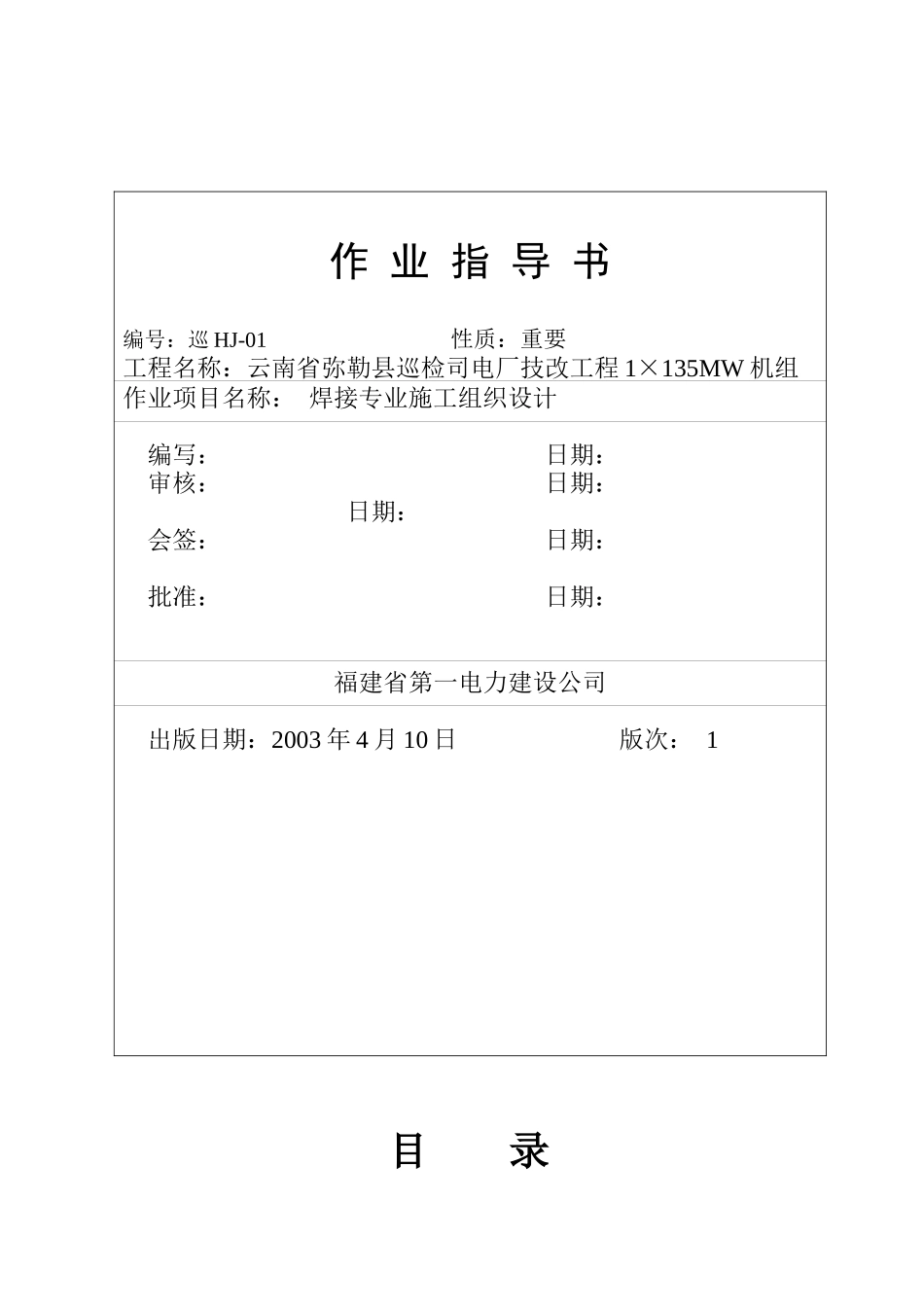

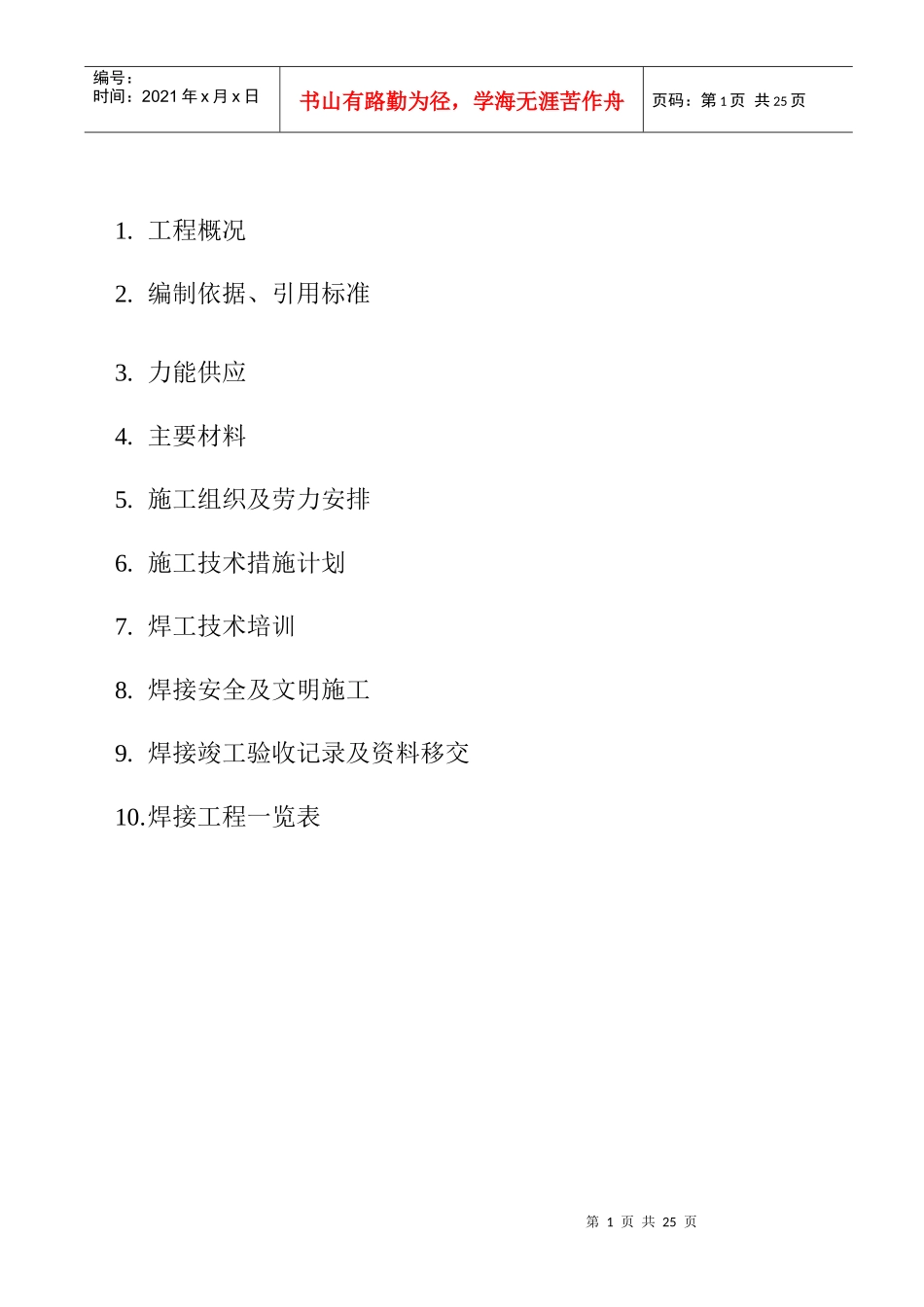

目录作业指导书编号：巡HJ-01性质：重要工程名称：云南省弥勒县巡检司电厂技改工程1×135MW机组作业项目名称：焊接专业施工组织设计编写：日期：审核：日期：日期：会签：日期：批准：日期：福建省第一电力建设公司出版日期：2003年4月10日版次：1第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页1.工程概况2.编制依据、引用标准3.力能供应4.主要材料5.施工组织及劳力安排6.施工技术措施计划7.焊工技术培训8.焊接安全及文明施工9.焊接竣工验收记录及资料移交10.焊接工程一览表第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页1．工程概况云南省弥勒县巡检司电厂技改（1×135MW）工程总装机容量为一台135MW燃煤循环流化床发电机组。厂址位于红河州弥勒县境内，厂区距开远市约62km。巡检司电厂厂址较为平坦，场地海拔平均高程约1109m，厂区所在位置为南盘江左岸山脚缓坡地带，地形总趋势向南盘江方向缓倾，地形坡度为3-5度。厂区地震基本烈度为7度。1.1气象条件：历年平均气温：19.6℃第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页历年平均降水量：797.7mm全年主导风向：南风1.2工程特点：1.2.1锅炉锅炉为单锅筒、自然循环、一次中间再热、半露天布置、全钢架悬吊结构、高强螺栓连接，固态排渣超高压循环流化床锅炉。锅炉型号为HG-440/13.7—L.HM。其主要参数如下：锅炉最大连续蒸发量（BMCR）：440t/h过热器出口压力/温度：13.7Mpa/540℃给水温度：241℃再热器进/出口压力：2.728/2.573Mpa再热器进/出口温度：327.9/540℃锅炉效率(低位发热量)：90%1.2.2汽轮机汽轮机为东方汽轮机厂生产的135MW、超高压、一次中间再热、单轴、凝汽式汽轮机，型号为N135-13.24/535/535-2,其主要参数如下:额定功率：135MW第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页最大功率：146.822MW新蒸汽：（高压主汽阀前）13.24MPa/535℃再热蒸汽：（中压联合汽阀前）2.238MPa/535℃热段/冷段再热蒸汽温度：535/320℃1.3主要受监部件焊接工作量及施工范围：1.3.1锅炉本体部分：受热面管子焊口数约11357只连接管道焊口数约238只1.3.2汽机管路部分：汽机管路部分主要焊接工作量见表1－1本机组锅炉部分受监焊口数详见焊接工程一览表，未列入焊接工程一览表中的现场施焊焊口视其工作条件，按照DL5007—92抽检。1.3.3焊接施工范围：1.3.3.1锅炉、汽机专业施工范围内的焊接项目。1.3.3.3锅炉、汽机专业施工范围内的气割项目。1.3.3.4上级下达的指令性项目。第5页共25页第4页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共25页表1－1汽机管路部分主要焊接工作量分项工程材质规格估计焊口数量（个）备注主蒸汽管12Cr1MoVGΦ273*2848Φ168*1816高压导汽管高压旁路St45.8/mΦ323.9*8.812再热热段10CrMo910Φ406.4*14.236中压导汽管低压旁路10CrMo910Φ323.9*112410CrMo910Φ529*65再热冷段St45.8/mΦ508*12.53420GΦ426*178给水泵出口至高加St45.8/mΦ273*2847高加出口至炉本体St45.8/mΦ273*2840高加及旁路St45.8/mΦ323.9*8.816炉本体给水St45.8/mΦ273*282给水再循环20Φ133*1448一级抽汽20Φ108*414二级抽汽20Φ219*614第6页共25页第5页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共25页三级抽汽20Φ219*68Φ325*812四级抽汽20Φ325*88Φ194*6162.编制依据、引用标准2．1编制依据2.1.1电力部《施工组织设计编审制度》（80）火发字第5号2.1.2电力部《火力发电工程施工组织设计导则》（试行）（81）火发字第70号2.1.3本公司质量体系文件汇编2.1.4《电力建设工程施工技术管理办法》2.1.5云南火电建设公司编制《巡检司电厂技改工程1×135MW施工组织总设计》2.1.6施工图纸及设备说明书等技术文件中的技术要求2.1.7本工程锅炉、汽机等专业相关的作业指导书2．2引用标准2.2.1原国家电力公司电源建设部：《火电机组达标投产考核标准及其相第7页共25页第6页共25页编...
