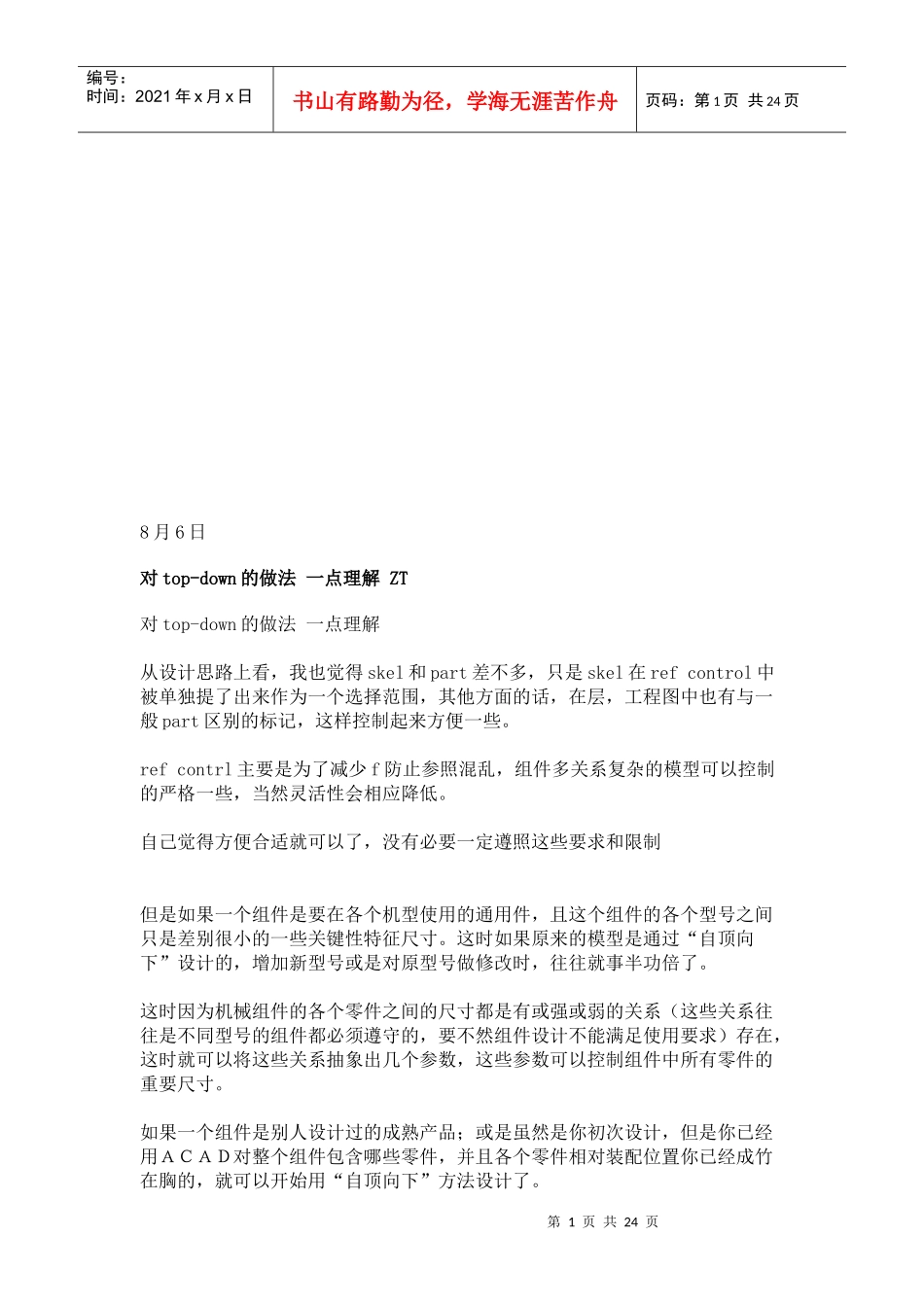

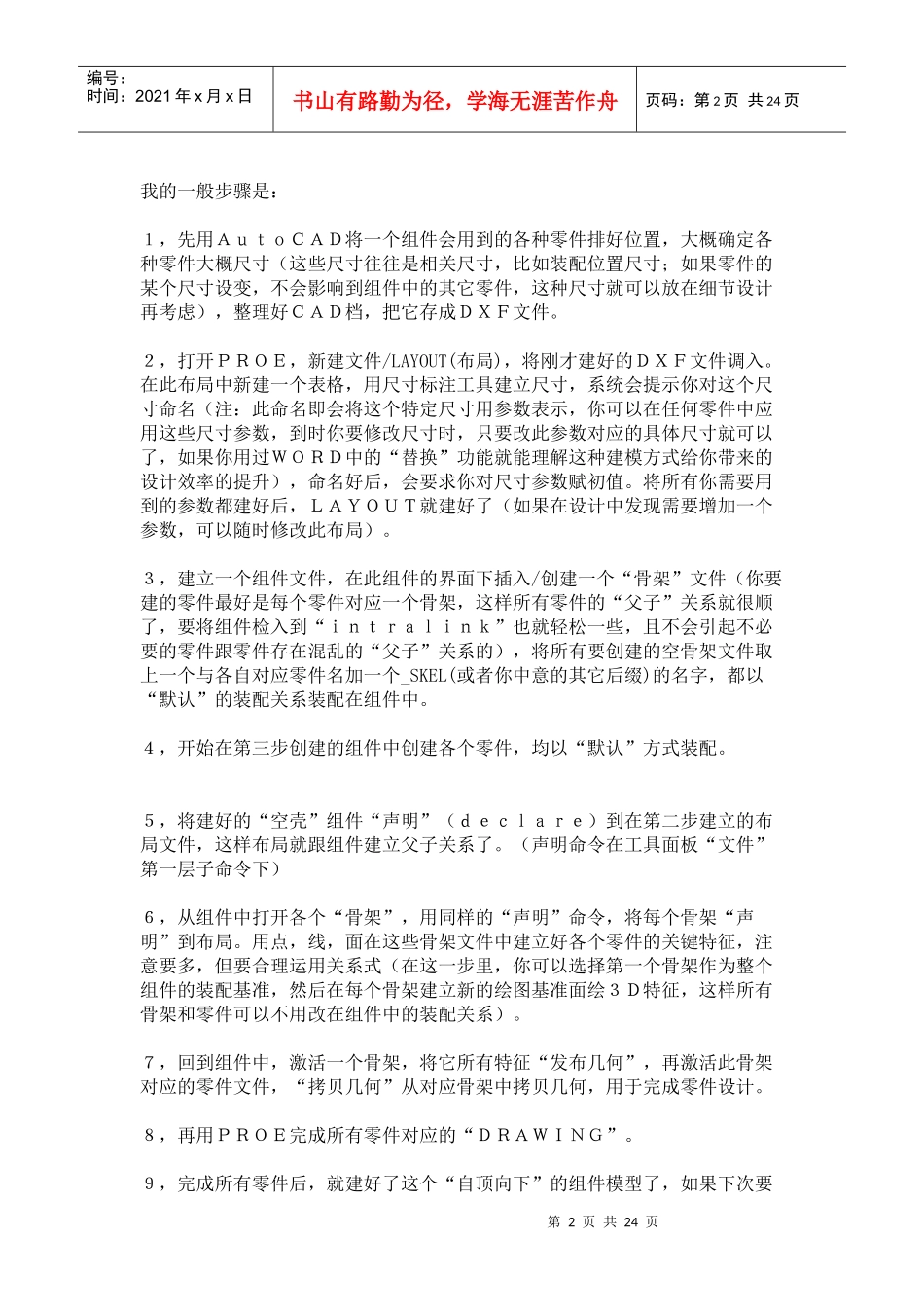

第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共24页8月6日对top-down的做法一点理解ZT对top-down的做法一点理解从设计思路上看，我也觉得skel和part差不多，只是skel在refcontrol中被单独提了出来作为一个选择范围，其他方面的话，在层，工程图中也有与一般part区别的标记，这样控制起来方便一些。refcontrl主要是为了减少f防止参照混乱，组件多关系复杂的模型可以控制的严格一些，当然灵活性会相应降低。自己觉得方便合适就可以了，没有必要一定遵照这些要求和限制但是如果一个组件是要在各个机型使用的通用件，且这个组件的各个型号之间只是差别很小的一些关键性特征尺寸。这时如果原来的模型是通过“自顶向下”设计的，增加新型号或是对原型号做修改时，往往就事半功倍了。这时因为机械组件的各个零件之间的尺寸都是有或强或弱的关系（这些关系往往是不同型号的组件都必须遵守的，要不然组件设计不能满足使用要求）存在，这时就可以将这些关系抽象出几个参数，这些参数可以控制组件中所有零件的重要尺寸。如果一个组件是别人设计过的成熟产品；或是虽然是你初次设计，但是你已经用ＡＣＡＤ对整个组件包含哪些零件，并且各个零件相对装配位置你已经成竹在胸的，就可以开始用“自顶向下”方法设计了。第2页共24页第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页我的一般步骤是：１，先用ＡｕｔｏＣＡＤ将一个组件会用到的各种零件排好位置，大概确定各种零件大概尺寸（这些尺寸往往是相关尺寸，比如装配位置尺寸；如果零件的某个尺寸设变，不会影响到组件中的其它零件，这种尺寸就可以放在细节设计再考虑），整理好ＣＡＤ档，把它存成ＤＸＦ文件。２，打开ＰＲＯＥ，新建文件/LAYOUT(布局)，将刚才建好的ＤＸＦ文件调入。在此布局中新建一个表格，用尺寸标注工具建立尺寸，系统会提示你对这个尺寸命名（注：此命名即会将这个特定尺寸用参数表示，你可以在任何零件中应用这些尺寸参数，到时你要修改尺寸时，只要改此参数对应的具体尺寸就可以了，如果你用过ＷＯＲＤ中的“替换”功能就能理解这种建模方式给你带来的设计效率的提升），命名好后，会要求你对尺寸参数赋初值。将所有你需要用到的参数都建好后，ＬＡＹＯＵＴ就建好了（如果在设计中发现需要增加一个参数，可以随时修改此布局）。３，建立一个组件文件，在此组件的界面下插入/创建一个“骨架”文件（你要建的零件最好是每个零件对应一个骨架，这样所有零件的“父子”关系就很顺了，要将组件检入到“ｉｎｔｒａｌｉｎｋ”也就轻松一些，且不会引起不必要的零件跟零件存在混乱的“父子”关系的），将所有要创建的空骨架文件取上一个与各自对应零件名加一个_SKEL(或者你中意的其它后缀)的名字，都以“默认”的装配关系装配在组件中。４，开始在第三步创建的组件中创建各个零件，均以“默认”方式装配。５，将建好的“空壳”组件“声明”（ｄｅｃｌａｒｅ）到在第二步建立的布局文件，这样布局就跟组件建立父子关系了。（声明命令在工具面板“文件”第一层子命令下）６，从组件中打开各个“骨架”，用同样的“声明”命令，将每个骨架“声明”到布局。用点，线，面在这些骨架文件中建立好各个零件的关键特征，注意要多，但要合理运用关系式（在这一步里，你可以选择第一个骨架作为整个组件的装配基准，然后在每个骨架建立新的绘图基准面绘３Ｄ特征，这样所有骨架和零件可以不用改在组件中的装配关系）。７，回到组件中，激活一个骨架，将它所有特征“发布几何”，再激活此骨架对应的零件文件，“拷贝几何”从对应骨架中拷贝几何，用于完成零件设计。８，再用ＰＲＯＥ完成所有零件对应的“ＤＲＡＷＩＮＧ”。９，完成所有零件后，就建好了这个“自顶向下”的组件模型了，如果下次要第3页共24页第2页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共24页建新型号，只需将整个组件另存一个组件就可以了，将已存在的老“声明”取消，用１建新布局，“声明”到新组件，相当于你改设计只需改ｌａｙｏｕｔ中那张表征你产品的那...
