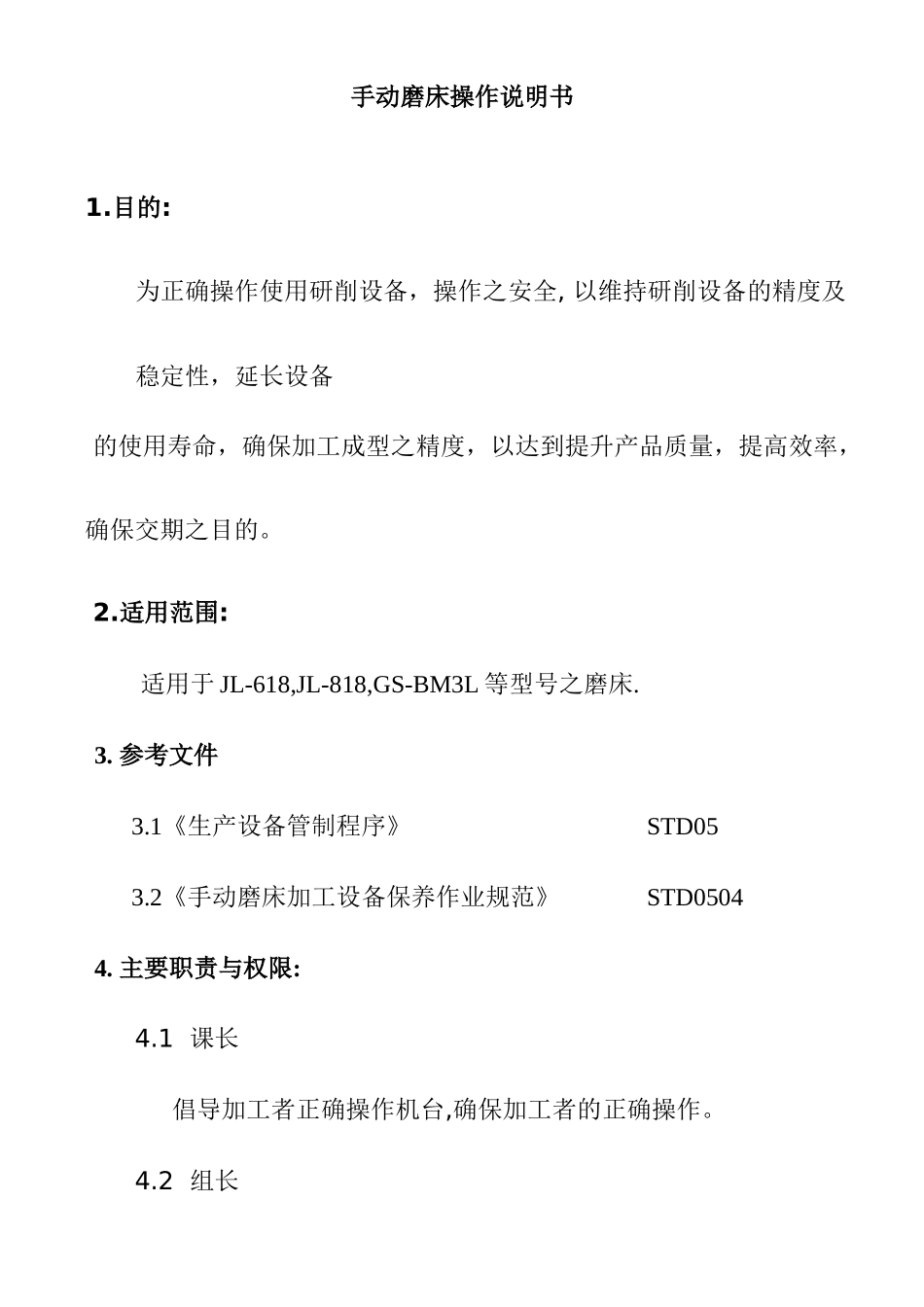

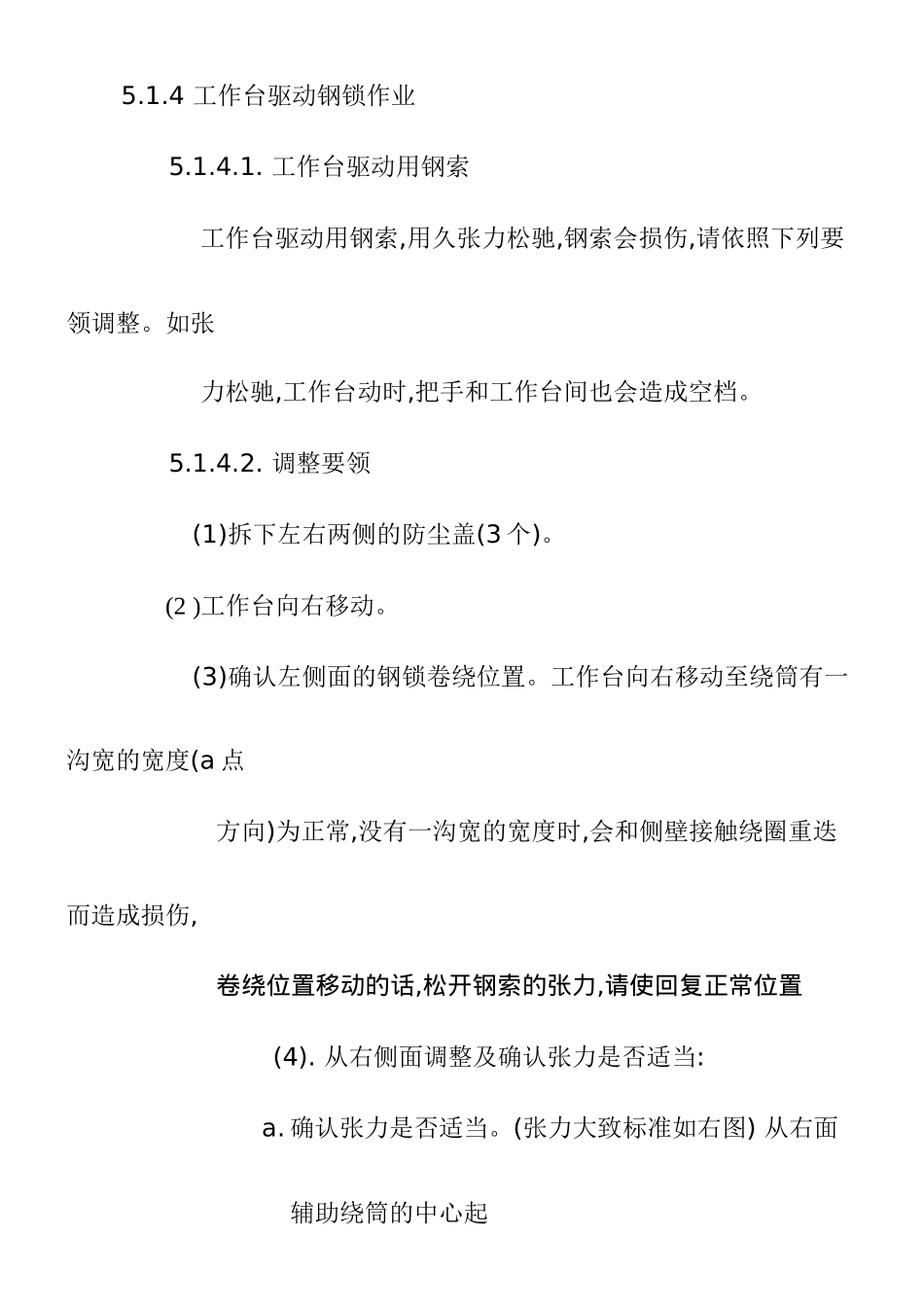

手动磨床操作说明书1.目的:为正确操作使用研削设备，操作之安全,以维持研削设备的精度及稳定性，延长设备的使用寿命，确保加工成型之精度，以达到提升产品质量，提高效率，确保交期之目的。2.适用范围:适用于JL-618,JL-818,GS-BM3L等型号之磨床.3.参考文件3.1《生产设备管制程序》STD053.2《手动磨床加工设备保养作业规范》STD05044.主要职责与权限:4.1课长倡导加工者正确操作机台,确保加工者的正确操作。4.2组长4.2.1设定每台加工机台操作人员(保养人或代理人)4.2.2督促操作人员(保养人或代理人)确实按照正常程序和方法操作设备。4.3操作人员(保养人或代理人)4.3.1按正常程序操作设备。4.3.2做好操作与保养记录。5.作业内容:5.1JL-618,JL-818平面手摇磨床的操作说明5.1.1砂轮的选择:依工件之材质、形状、精度选择适当磨料、粒度、硬度（结合度）及结合剂之砂轮。5.1.2砂轮的平衡:对于所有的砂轮都应在无振动水平的砂轮平衡器上平衡调整。5.1.3砂轮的安装:将选定并安装好的砂轮安装在机器主轴锥部，并用螺母锁紧。5.1.4工作台驱动钢锁作业5.1.4.1.工作台驱动用钢索工作台驱动用钢索,用久张力松驰,钢索会损伤,请依照下列要领调整。如张力松驰,工作台动时,把手和工作台间也会造成空档。5.1.4.2.调整要领(1)拆下左右两侧的防尘盖(3个)。(2)工作台向右移动。(3)确认左侧面的钢锁卷绕位置。工作台向右移动至绕筒有一沟宽的宽度(a点方向)为正常,没有一沟宽的宽度时,会和侧壁接触绕圈重迭而造成损伤,卷绕位置移动的话,松开钢索的张力,请使回复正常位置(4).从右侧面调整及确认张力是否适当:a.确认张力是否适当。(张力大致标准如右图)从右面辅助绕筒的中心起至左方向200mm长,约用2Kg力可向下拉动10--13mm。b.张力必须调整时,辅助绕筒及辅助绕筒锁紧螺钉套入扳手,松开锁紧螺钉。c.回转辅助绕筒,调整张力。d.锁紧辅助绕筒,锁紧螺钉。e.确认张力是否适当。(5).转动手轮,移动工作台,确认钢索是否有滑动(转动手轮时不能带动工作台或工作台移动不顺畅)和卷绕位置是否适当。(6).装上左右两端面上的防尘盖。5.1.5JL-618手摇磨床一般启动过程:参照附图15.1.5.1.检查机器的防护盖子是否盖好；5.1.5.2.检查各手柄位置是否正确；(当砂轮启动时，砂轮不会碰到任何东西)5.1.5.3.启动总电源开关OFF关/ON开，检查数显是否OK；5.1.5.4.检查“转动调整旋纽”是否旋至“MIN”位置/“MAX"最大，同时检查转速开关是否在OFF位置/ON为开。5.1.5.5.打开"紧急停止开关"旋纽，按下"油泵开关"按纽。5.1.5.6.检查润滑油油位是否正确。5.5.5.7.摇动工作台,检查工作台运动是否正常。5.1.5.8.启动"转速开关",同时用"转速调整旋纽"调整所需的转速。5.2GS-BM3L手摇磨床的操作说明5.2.1砂轮的选择,平衡以及安装均可参照5.1.1,5.1.2,5.1.3。5.2.2GS-BM3L黑田磨床的一般启动过程:(参考附图二)5.2.2.1.检查各手柄位置是否正确。5.2.2.2.启动总电源开关OFF关/ON开,检查数显是否Ok。5.2.2.3.启动紧急停止按钮。5.2.2.4.检查"转动调整旋钮"是否"MIN"位置,PMAX为最大,同时检查转速开关是否在OFF位置/ON开5.2.2.5.检查润滑油位置。5.2.2.6.启动"砥石"按钮("入"为开."切"为关)5.2.2.7.启动"转速开关"同时使用"转速调整旋钮"调整所需转速。6.附页:6.1.附图一:《JL-618.818平面磨床图》6.2附图二:《GS-BM3L磨床图》第7页共9页附圖:一手柄1數顯轉速調整旋鈕轉速開關平台油泵開關按鈕總電源開關指示燈POWER緊急停止旋鈕手柄2手柄3砂輪防護蓋JL-618.818平面磨床圖编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共9页第8页共9页第7页共9页GS-BM3L磨床圖砂輪防護蓋主軸數顯轉速調整旋鈕轉速開關平台緊急停止旋鈕指示燈油泵開關按鈕快速上升快速下降手柄1手柄2手柄3编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共9页附图二第8页共9页第9页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共9页
