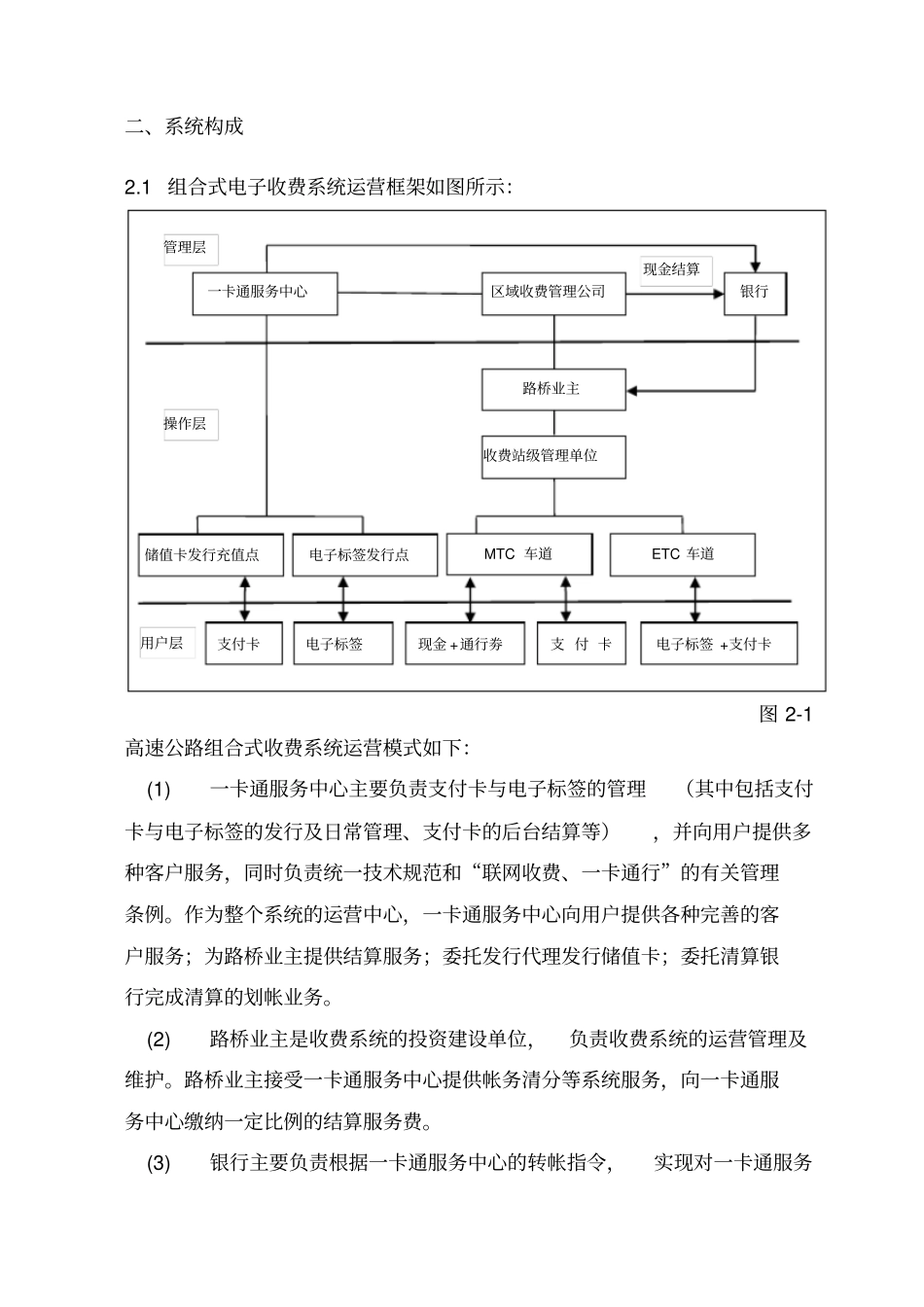

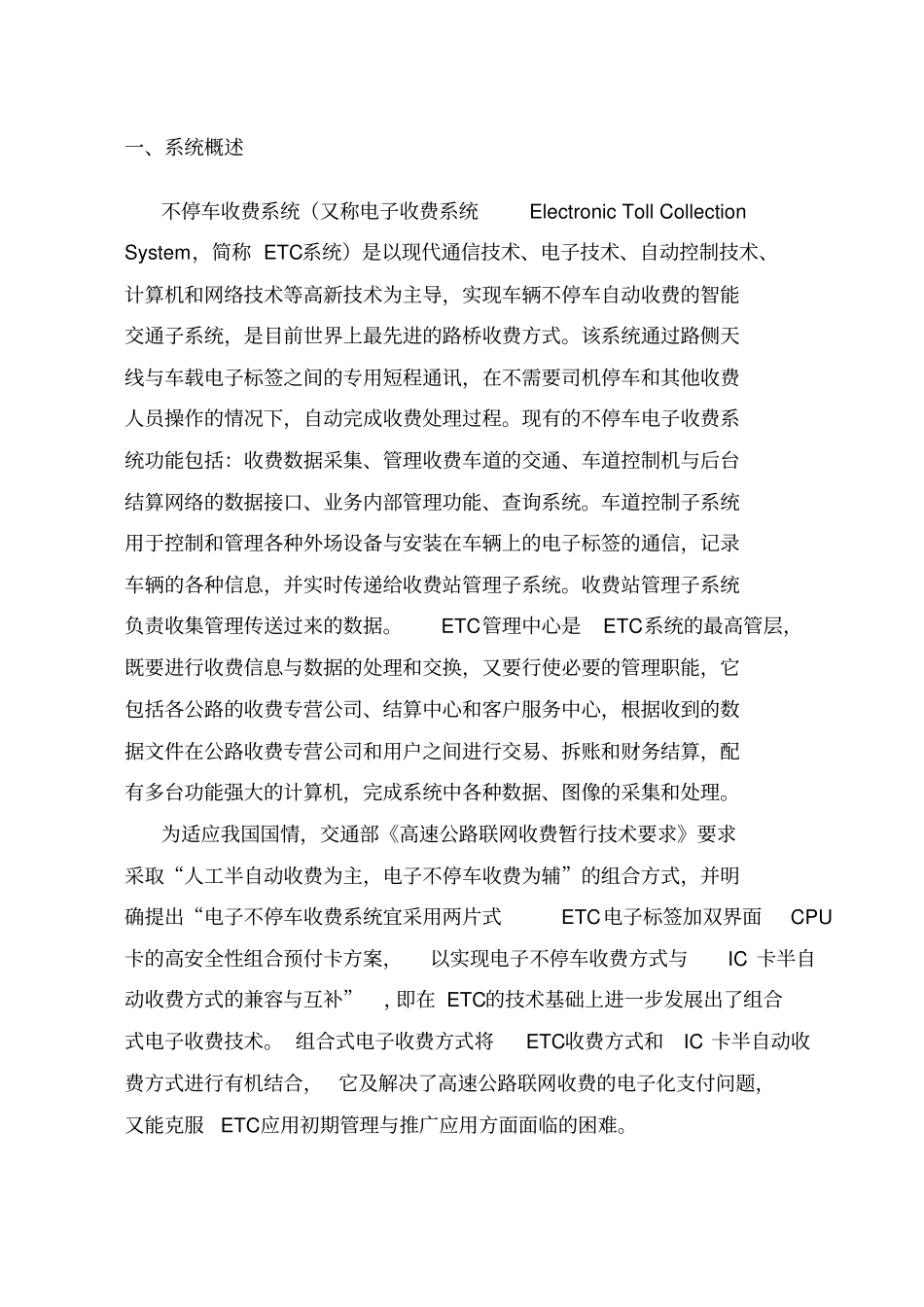

不停车收费系统解决方案一、系统概述不停车收费系统(又称电子收费系统ElectronicTollCollectionSystem,简称ETC系统)是以现代通信技术、电子技术、自动控制技术、计算机和网络技术等高新技术为主导,实现车辆不停车自动收费的智能交通子系统,是目前世界上最先进的路桥收费方式。该系统通过路侧天线与车载电子标签之间的专用短程通讯,在不需要司机停车和其他收费人员操作的情况下,自动完成收费处理过程。现有的不停车电子收费系统功能包括:收费数据采集、管理收费车道的交通、车道控制机与后台结算网络的数据接口、业务内部管理功能、查询系统。车道控制子系统用于控制和管理各种外场设备与安装在车辆上的电子标签的通信,记录车辆的各种信息,并实时传递给收费站管理子系统。收费站管理子系统负责收集管理传送过来的数据。ETC管理中心是ETC系统的最高管层,既要进行收费信息与数据的处理和交换,又要行使必要的管理职能,它包括各公路的收费专营公司、结算中心和客户服务中心,根据收到的数据文件在公路收费专营公司和用户之间进行交易、拆账和财务结算,配有多台功能强大的计算机,完成系统中各种数据、图像的采集和处理。为适应我国国情,交通部《高速公路联网收费暂行技术要求》要求采取“人工半自动收费为主,电子不停车收费为辅”的组合方式,并明确提出“电子不停车收费系统宜采用两片式ETC电子标签加双界面CPU卡的高安全性组合预付卡方案,以实现电子不停车收费方式与IC卡半自动收费方式的兼容与互补”,即在ETC的技术基础上进一步发展出了组合式电子收费技术。组合式电子收费方式将ETC收费方式和IC卡半自动收费方式进行有机结合,它及解决了高速公路联网收费的电子化支付问题,又能克服ETC应用初期管理与推广应用方面面临的困难。二、系统构成2.1组合式电子收费系统运营框架如图所示:图2-1高速公路组合式收费系统运营模式如下:(1)一卡通服务中心主要负责支付卡与电子标签的管理(其中包括支付卡与电子标签的发行及日常管理、支付卡的后台结算等),并向用户提供多种客户服务,同时负责统一技术规范和“联网收费、一卡通行”的有关管理条例。作为整个系统的运营中心,一卡通服务中心向用户提供各种完善的客户服务;为路桥业主提供结算服务;委托发行代理发行储值卡;委托清算银行完成清算的划帐业务。(2)路桥业主是收费系统的投资建设单位,负责收费系统的运营管理及维护。路桥业主接受一卡通服务中心提供帐务清分等系统服务,向一卡通服务中心缴纳一定比例的结算服务费。(3)银行主要负责根据一卡通服务中心的转帐指令,实现对一卡通服务一卡通服务中心区域收费管理公司银行路桥业主收费站级管理单位储值卡发行充值点电子标签发行点MTC车道ETC车道支付卡电子标签现金+通行劵支付卡电子标签+支付卡操作层现金结算管理层用户层中心、路桥业主及记帐卡用户间的帐务清算。(4)用于高速公路组合式收费系统的电子支付卡(IC卡)及电子标签(OBU)由一卡通服务中心统一进行初始化和发行,用户在服务中心或其指定的营业网点办理电子支付卡和电子标签申购手续。一卡通服务中心为用户提供各项服务;对于记帐卡用户,还应与银行签订帐户的转帐授权书,以保证一卡通服务中心能够及时获取通行费用。(5)用户持有电子支付卡并安装了两片式电子标签,则可使用本路段上面的ETC车道,享受不停车收费的服务,当然也可以从MTC车道通过;但如果只申请了电子支付IC卡,则只能从MTC车道通过。(6)用户在MTC和ETC车道的通车和消费交易数据通过收费站上传到收费管理中心,由收费管理中心进行清算。(7)帐号卡用户需定期(例如月结)到收费管理中心进行还款,储值卡(预付卡)用户则需在余额不足的时候到指定服务网点进行IC卡充值。2.2系统架构示意图图2-2一卡通管理中心区域收费管理中心路段管理系统收费站管理系统MTC车道系统ETC车道系统纯支付卡用户电子标签+支付卡用户一卡通用户在规划和设计联网收费一卡通行系统的时候,系统的整个架构从完整性上考虑,应该包括区域收费系统和一卡通服务系统两大部分。区域收费系统是指区域级联网收费系统,即通常包括车道系统、收费站系统、收费分中心(区...
