无锡惠联调试组织设计报审表VIP免费

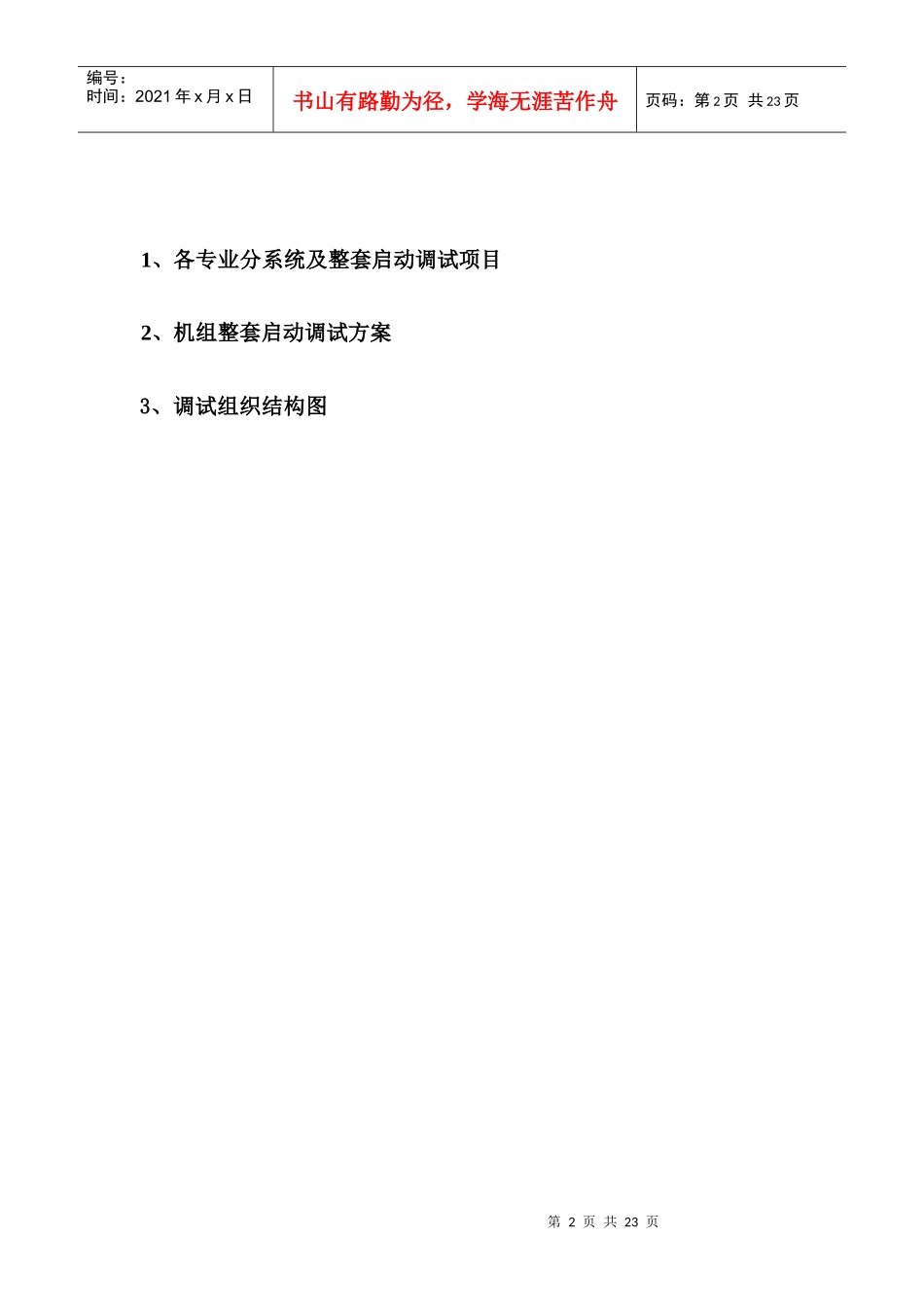

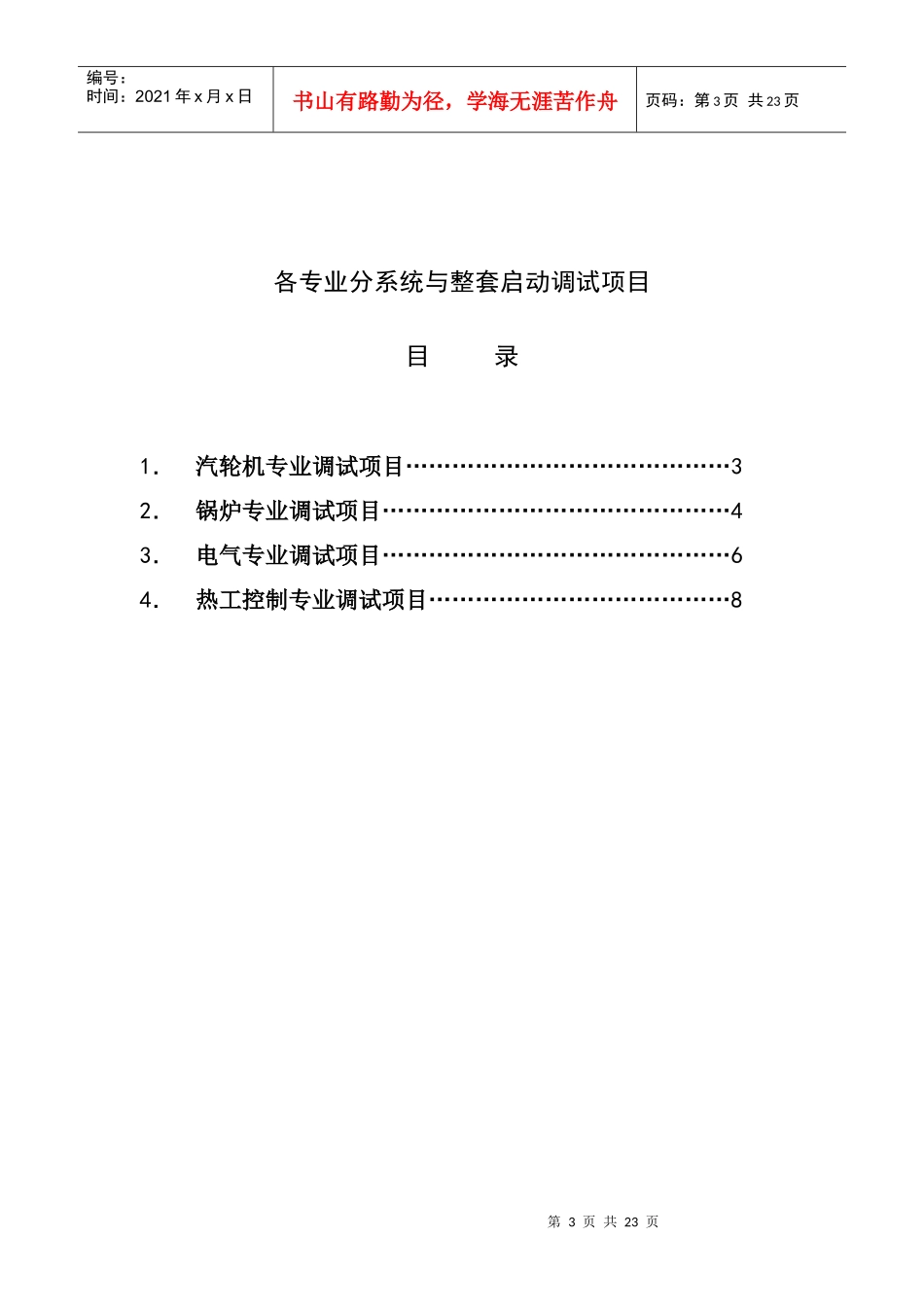

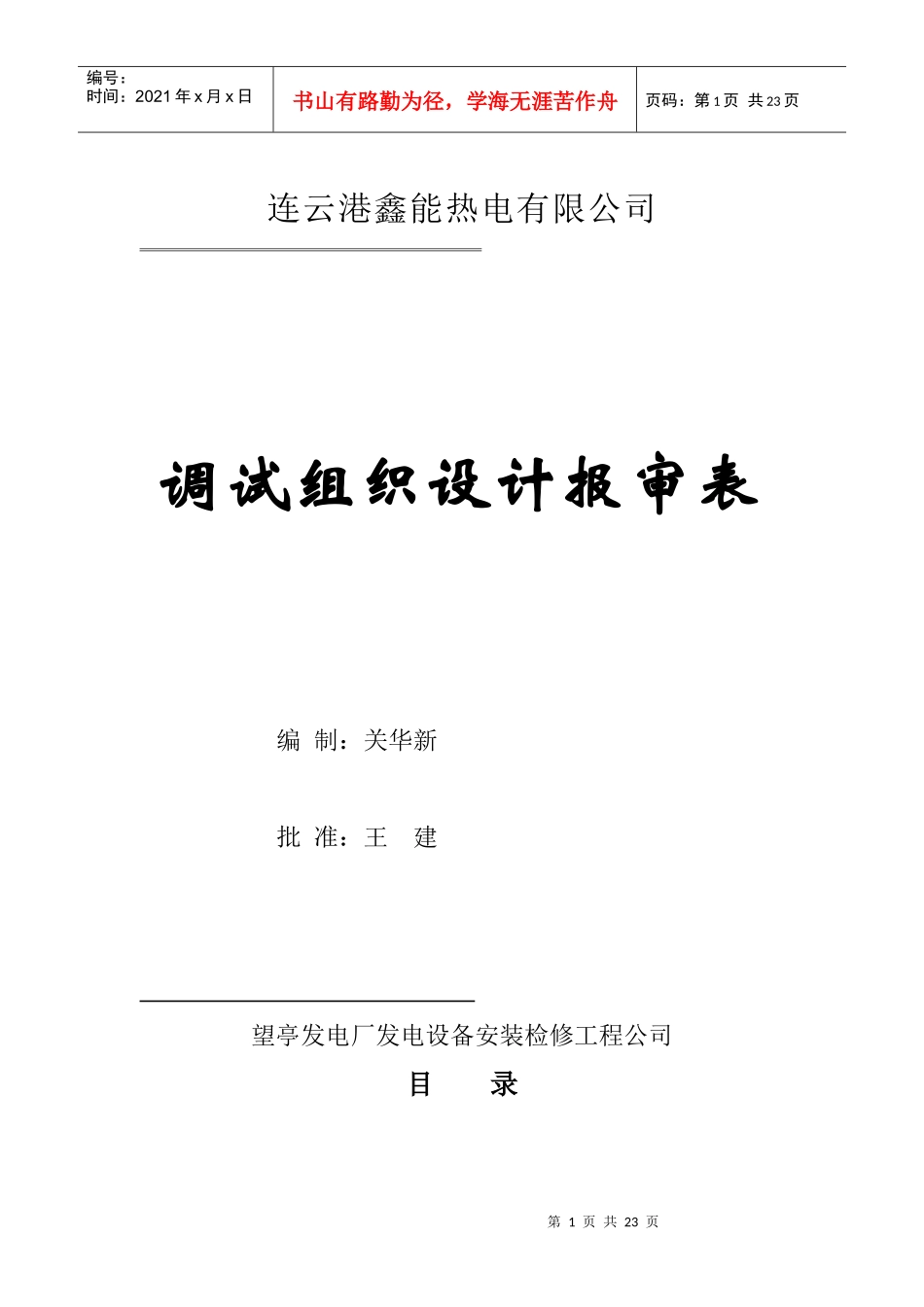

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页连云港鑫能热电有限公司调试组织设计报审表编制：关华新批准：王建望亭发电厂发电设备安装检修工程公司目录第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页1、各专业分系统及整套启动调试项目2、机组整套启动调试方案3、调试组织结构图第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页各专业分系统与整套启动调试项目目录1．汽轮机专业调试项目……………………………………32．锅炉专业调试项目………………………………………43．电气专业调试项目………………………………………64．热工控制专业调试项目…………………………………8第4页共23页第3页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共23页一、汽轮机专业调试项目1、分系统试运项目：1.1.检查了解各辅机分部试运情况，协助施工单位处理试运出现的问题1.2.各辅机保护、联锁检查试验1.3.安全门检验及调节门（电动、气动）抽汽逆止门、电动门的动作检查试验1.4.配合化学进行凝汽器碱洗及炉前系统清洗、钝化保养1.5.冷却水系统调试1.6.除氧给水系统调试1.7.给水泵试运调试1.8.机组各蒸汽管路吹洗1.9.抽汽加热器及疏水系统调试1.10.轴封供汽系统调试1.11.发电机冷却系统调试1.12.调节保安系统调试（配合安装单位）1.13.液压调节系统静态调试（配合安装单位）1.14.配合热工电调系统作静态调试1.15.配合热工进行热工信号及联锁保护检查试验1.16.主汽门关闭时间测试1.17.盘车装置调试投运1.18.润滑油系统及净化装置调试2.整套启动试验项目2.1.各种水、汽、油分系统及真空2.2.汽轮机冲转及带负荷调试2.2.1.机组冷态启动及超速试验2.2.2.机组振动监测第5页共23页第4页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共23页2.2.3.机组并网带负荷调试2.2.4.高、低压加热器投运2.2.5.主要辅机切换试验2.3.甩负荷试验（即汽轮机调速系统动态特性试验）（视当时情况而定）2.4.参加（72h+24h）连续试运行值班2.4.1.有关系统投入，检查指导运行操作2.4.2.主机保护投入、检查定值2.4.3.配合热工投入自动2.4.4.运行数据记录统计、分析2.4.5.设备缺陷检查、记录2.5.整理编写调试报告和工作总结二、锅炉专业调试项目1.分系统试运项目1.1.参加锅炉机组范围内各主要辅机的分部试运工作，掌握试运情况和问题，确认其是否符合整套启动条件1.2.对锅炉机组范围内的主要设备及系统进行检查1.3.组织检查和试验各汽水电动阀门、烟/风调节挡板及门1.4.参加工业水系统、取样加药及排污等系统的试运工作1.5.对风烟系统进行冷态通风试验，对送风系统流量测量装置进行标定1.6.除灰、除渣系统调试（制造厂调试）1.7.配合化学专业进行炉前系统化学清洗和冲洗工作1.8.配合热工进行给水、减温水调节门漏流量测定及自动调节门流量特性试验1.9.锅炉冷态通风试验1.9.1.送风机、引风机及其系统试验第6页共23页第5页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共23页1.9.2.一、二次风主风道及分支风道的风量标定1.10.炉前燃油系统调试1.11.1油管路投入前的冲洗1.11.2油枪投入前冷态试验1.11.配合化学专业进行锅炉化学清洗工作1.12.参加汽包内部装置检查1.13.1检查汽包内部检查资料1.13.参加安全阀热工控制回路冷态试验1.14.1冷炉启动时进水管路的检查1.14.检查锅炉膨胀系统1.15.1检查锅炉支架及热膨胀系统1.15.锅炉蒸汽管路吹洗1.16.1汽包水位计热态调整及校核1.15.1.提供锅炉蒸汽管路吹洗系统图，并对临时系统提出要求1.15.2.检查消音器、集粒器、靶板架设计安装情况1.15.3.蒸汽吹洗温度与压力控制点选择1.15.4.蒸汽吹洗各系统的投运及临时门开关试验1.16.整套启动前准备性检查试验1.16.1.热工信号及报警系统动作检查试验1.16.2.辅机设备事故按钮、联锁及保护试验1.16.3.系统及辅机设备程控启、停检查试验1.16.4.油系统运行压力、温度调整1.17锅炉最低稳燃负荷试验2.输煤系统的检...
