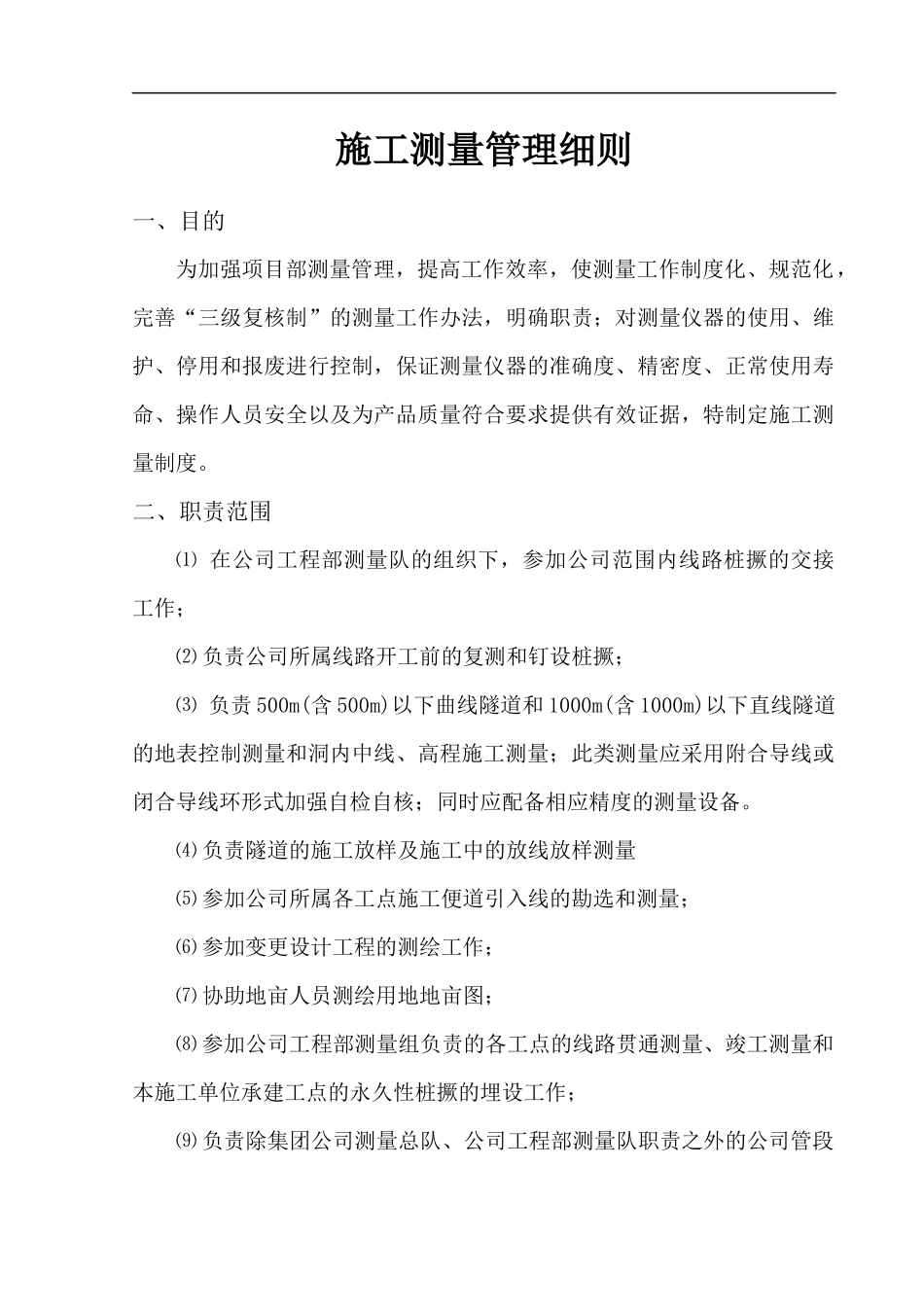

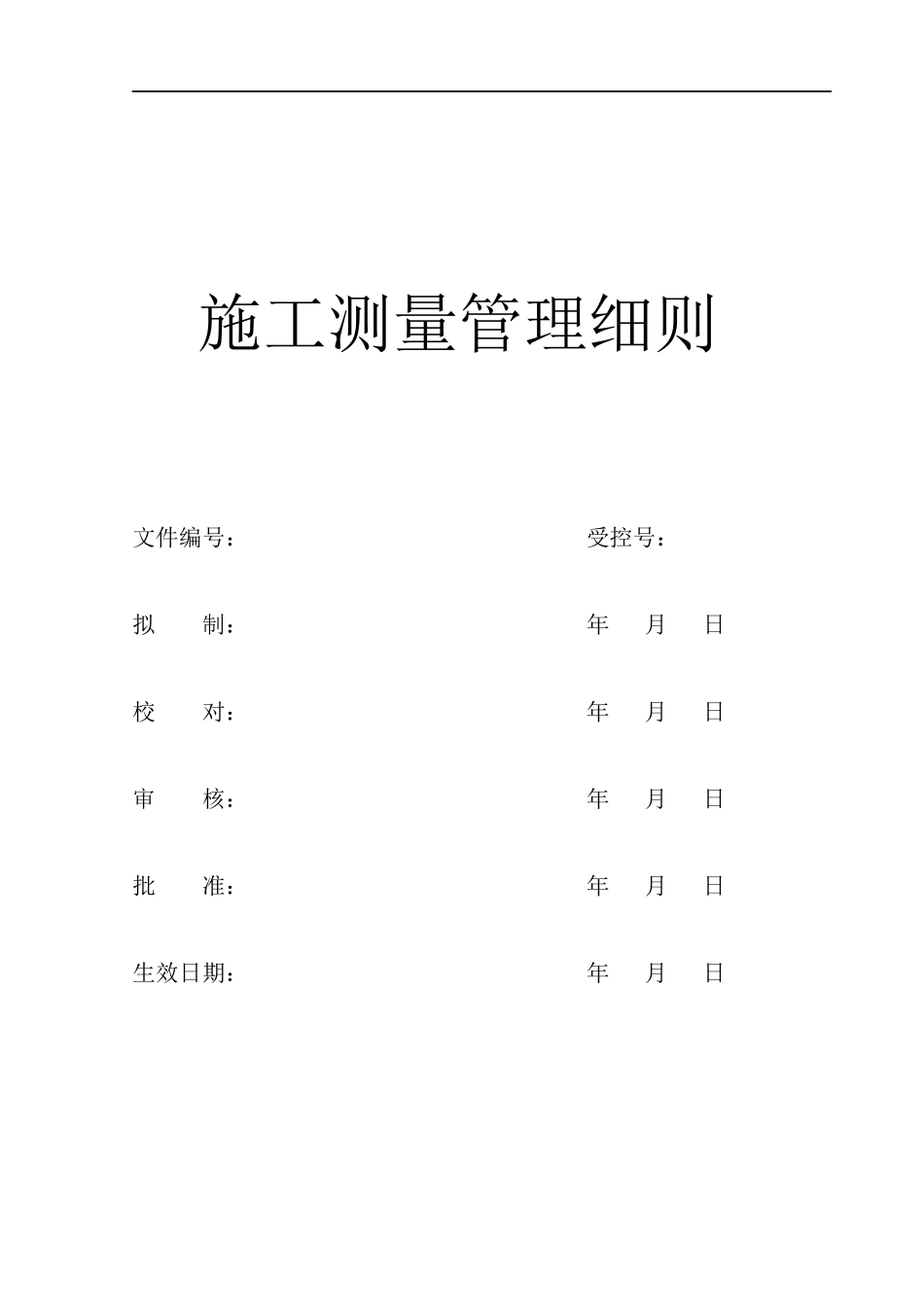

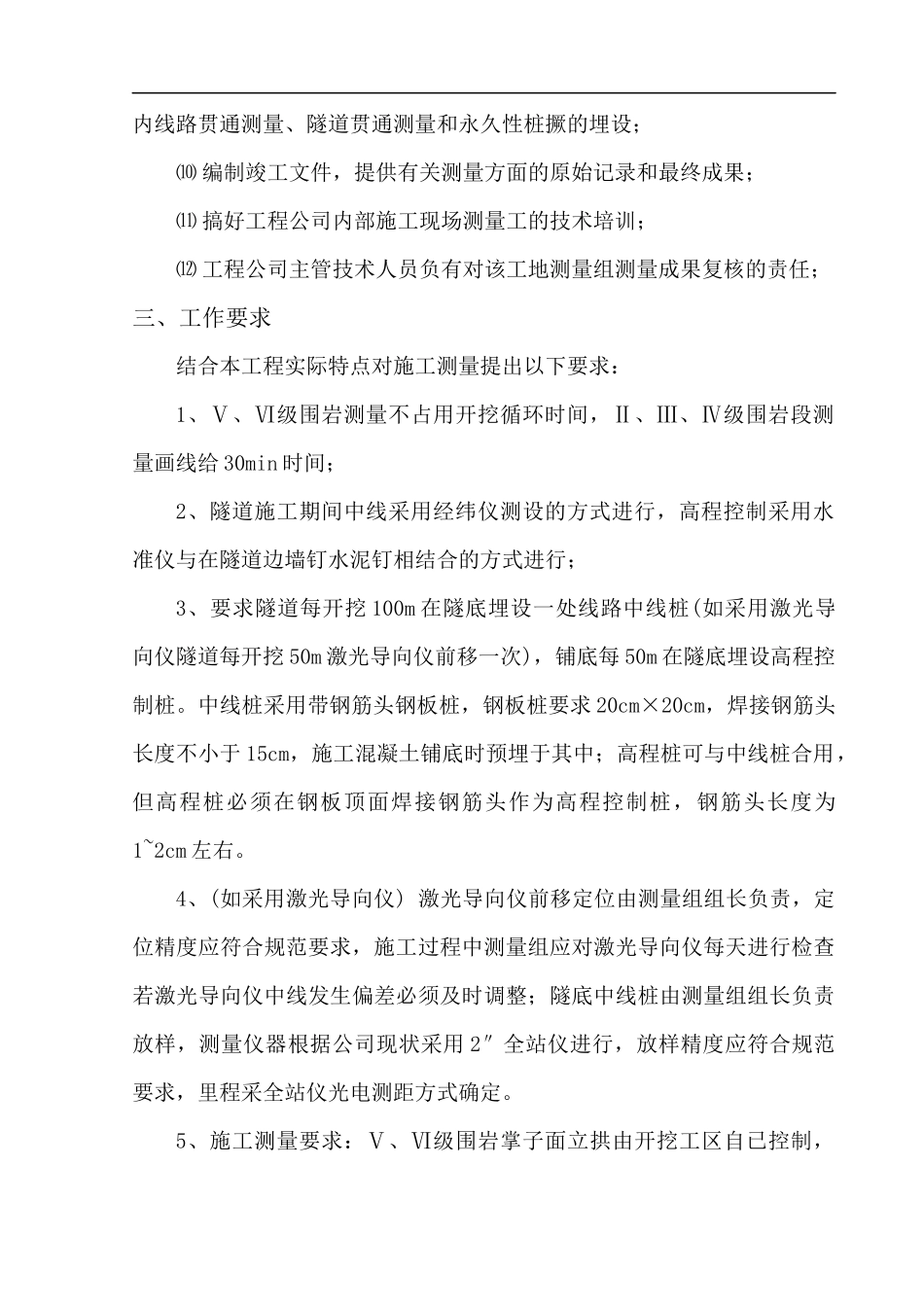

施工测量管理细则文件编号：受控号：拟制：年月日校对：年月日审核：年月日批准：年月日生效日期：年月日施工测量管理细则一、目的为加强项目部测量管理，提高工作效率，使测量工作制度化、规范化，完善“三级复核制”的测量工作办法，明确职责；对测量仪器的使用、维护、停用和报废进行控制，保证测量仪器的准确度、精密度、正常使用寿命、操作人员安全以及为产品质量符合要求提供有效证据，特制定施工测量制度。二、职责范围⑴在公司工程部测量队的组织下，参加公司范围内线路桩撅的交接工作；⑵负责公司所属线路开工前的复测和钉设桩撅；⑶负责500m(含500m)以下曲线隧道和1000m(含1000m)以下直线隧道的地表控制测量和洞内中线、高程施工测量；此类测量应采用附合导线或闭合导线环形式加强自检自核；同时应配备相应精度的测量设备。⑷负责隧道的施工放样及施工中的放线放样测量⑸参加公司所属各工点施工便道引入线的勘选和测量；⑹参加变更设计工程的测绘工作；⑺协助地亩人员测绘用地地亩图；⑻参加公司工程部测量组负责的各工点的线路贯通测量、竣工测量和本施工单位承建工点的永久性桩撅的埋设工作；⑼负责除集团公司测量总队、公司工程部测量队职责之外的公司管段内线路贯通测量、隧道贯通测量和永久性桩撅的埋设；⑽编制竣工文件，提供有关测量方面的原始记录和最终成果；⑾搞好工程公司内部施工现场测量工的技术培训；⑿工程公司主管技术人员负有对该工地测量组测量成果复核的责任；三、工作要求结合本工程实际特点对施工测量提出以下要求：1、Ⅴ、Ⅵ级围岩测量不占用开挖循环时间，Ⅱ、Ⅲ、Ⅳ级围岩段测量画线给30min时间；2、隧道施工期间中线采用经纬仪测设的方式进行，高程控制采用水准仪与在隧道边墙钉水泥钉相结合的方式进行；3、要求隧道每开挖100m在隧底埋设一处线路中线桩(如采用激光导向仪隧道每开挖50m激光导向仪前移一次)，铺底每50m在隧底埋设高程控制桩。中线桩采用带钢筋头钢板桩，钢板桩要求20cm×20cm，焊接钢筋头长度不小于15cm，施工混凝土铺底时预埋于其中；高程桩可与中线桩合用，但高程桩必须在钢板顶面焊接钢筋头作为高程控制桩，钢筋头长度为1~2cm左右。4、(如采用激光导向仪)激光导向仪前移定位由测量组组长负责，定位精度应符合规范要求，施工过程中测量组应对激光导向仪每天进行检查若激光导向仪中线发生偏差必须及时调整；隧底中线桩由测量组组长负责放样，测量仪器根据公司现状采用2″全站仪进行，放样精度应符合规范要求，里程采全站仪光电测距方式确定。5、施工测量要求：Ⅴ、Ⅵ级围岩掌子面立拱由开挖工区自已控制，领工员负责。控制方式：中线采用激光导向仪控制，垂直于激光束吊垂球画出隧道中线，高程采用在隧道初支边墙上钉水泥钉、然后开挖工区领工员利用线绳拉出隧道纵向坡度并定出拱架标高；左右拱脚“同步”控制根据与前面已立好的拱脚间距进行控制；垂直度采用吊垂球、测距离的方式进行。测量组职责为：检查激光导向仪中线是否发生移动；每隔5m在隧道边墙上放样高程控制点；现场指导开挖工区测量控制；不采用激光导向仪时由测量组现场控制。6、测量组每隔10m应由测量组长对开挖掌子面中线、高程进行复核，每隔100m由项目总工组织对线路中线、高程进行全面复核；每隔500m邀请二处精测队对线路中线、高程进行复测；每隔1500m邀请集团公司测量总队对线路中线、高程进行复测。7、测量组每向前移动激光导向仪、前移标高控制点均应向开挖工区进行书面交底。四、测量仪器的使用与保养1、仪器保存仪器应存放在通风、干燥、温度稳定的房间里。各种仪器均不可受压、受冻、受潮或受高温，仪器柜不要靠进火炉或暖气管、片。储存仪器时，特别是在夏天，应保证温度在仪器说明书上标明的范围之内。注意防止未经许可的人员接触仪器。2、仪器运输仪器长途运输时，应切实做好防碰撞、防震及防潮工作。装车时务必使仪器箱正放，不可倒置。测量人员携带仪器乘坐汽车时，应将仪器放在腿上抱持怀中，或背起来以防颠簸震动损坏仪器。3、操作保养规程⑴仪器负责人必须精通仪器，必须遵循仪器生产厂家列出的安全须知，能向其他使用者讲述仪器的操作和安全...
