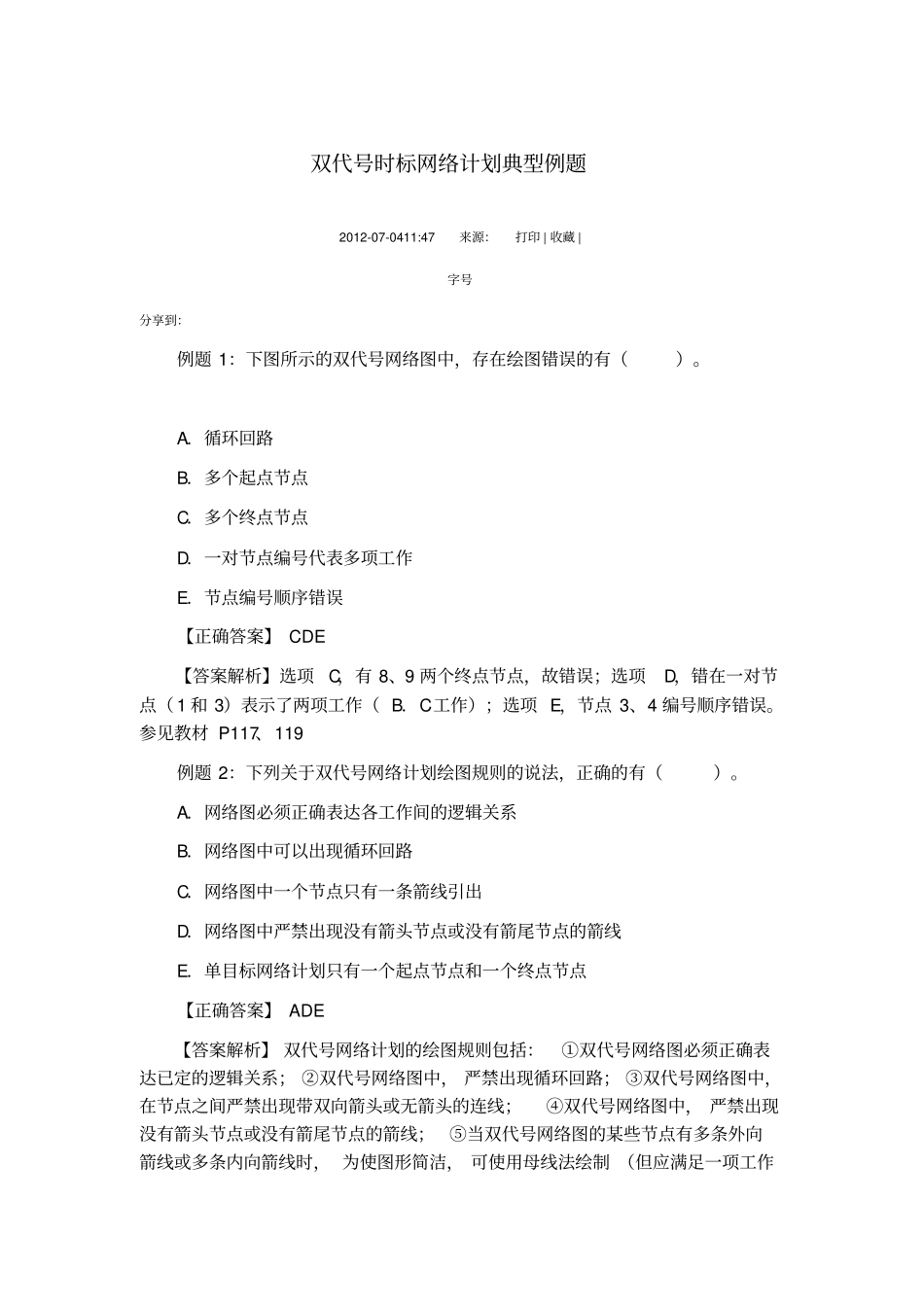

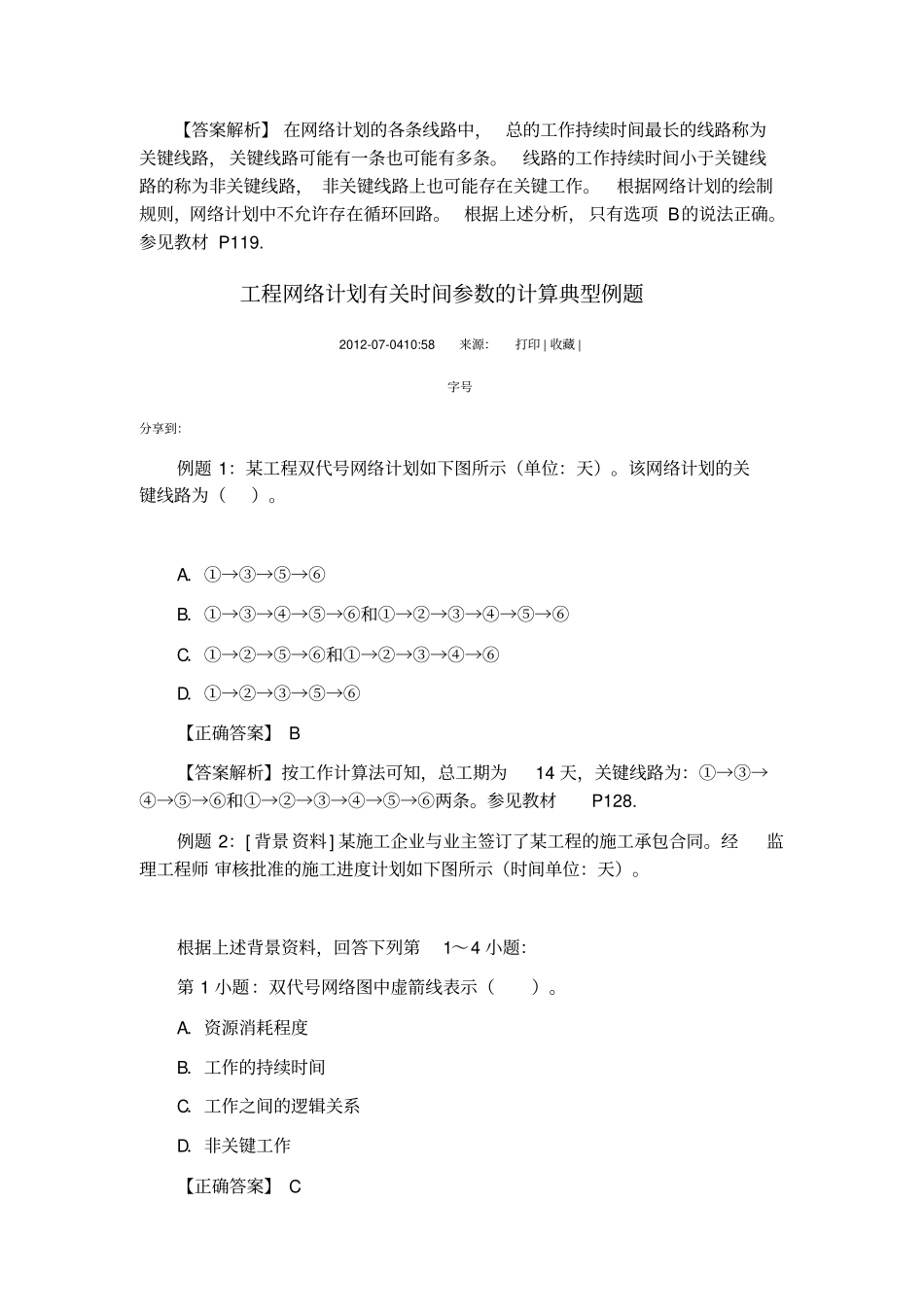

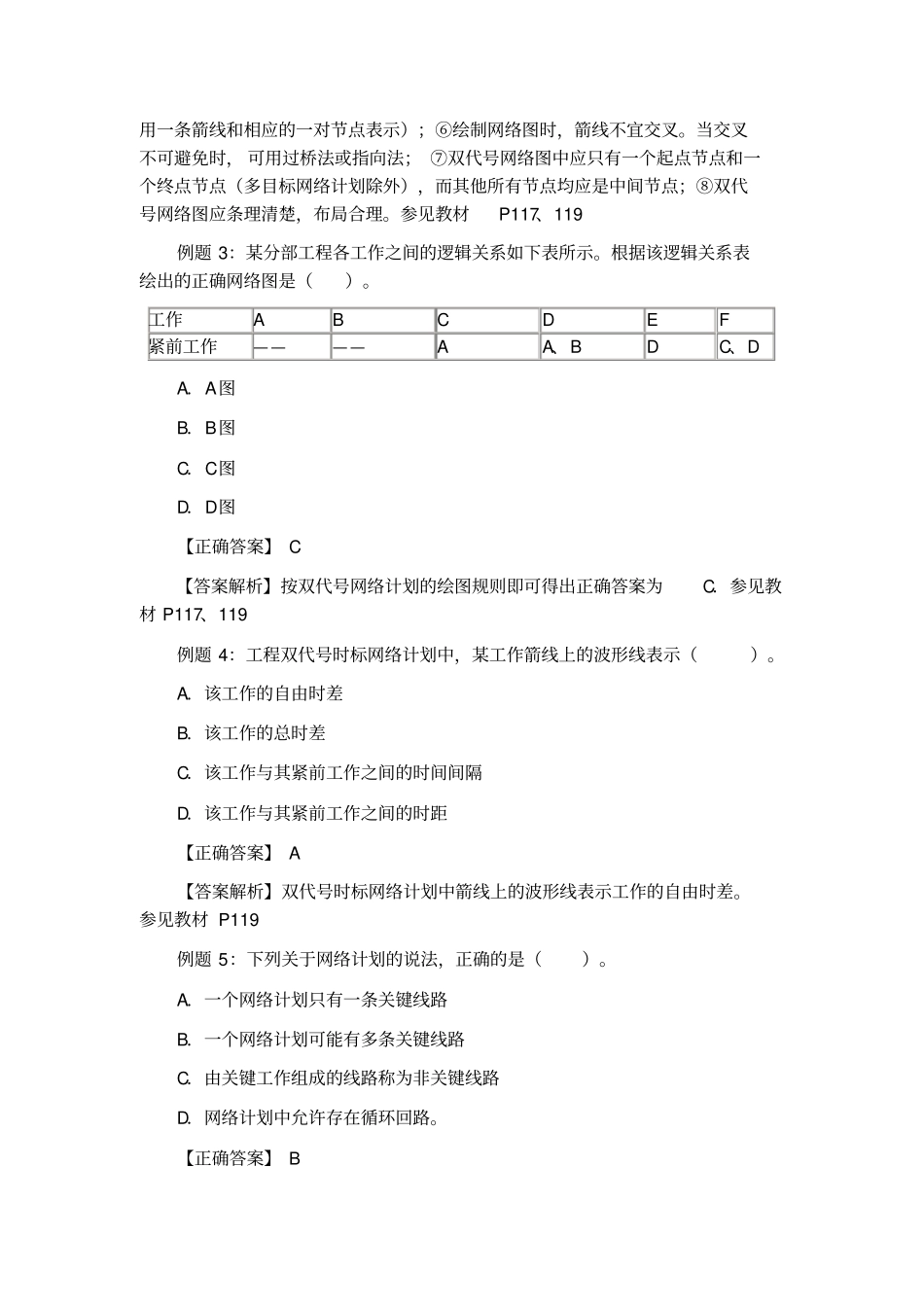

双代号时标网络计划典型例题2012-07-0411:47来源：打印|收藏|字号分享到：例题1：下图所示的双代号网络图中，存在绘图错误的有（）。A．循环回路B．多个起点节点C．多个终点节点D．一对节点编号代表多项工作E．节点编号顺序错误【正确答案】CDE【答案解析】选项C，有8、9两个终点节点，故错误；选项D，错在一对节点（1和3）表示了两项工作（B．C工作）；选项E，节点3、4编号顺序错误。参见教材P117、119例题2：下列关于双代号网络计划绘图规则的说法，正确的有（）。A．网络图必须正确表达各工作间的逻辑关系B．网络图中可以出现循环回路C．网络图中一个节点只有一条箭线引出D．网络图中严禁出现没有箭头节点或没有箭尾节点的箭线E．单目标网络计划只有一个起点节点和一个终点节点【正确答案】ADE【答案解析】双代号网络计划的绘图规则包括：①双代号网络图必须正确表达已定的逻辑关系；②双代号网络图中，严禁出现循环回路；③双代号网络图中，在节点之间严禁出现带双向箭头或无箭头的连线；④双代号网络图中，严禁出现没有箭头节点或没有箭尾节点的箭线；⑤当双代号网络图的某些节点有多条外向箭线或多条内向箭线时，为使图形简洁，可使用母线法绘制（但应满足一项工作用一条箭线和相应的一对节点表示）；⑥绘制网络图时，箭线不宜交叉。当交叉不可避免时，可用过桥法或指向法；⑦双代号网络图中应只有一个起点节点和一个终点节点（多目标网络计划除外），而其他所有节点均应是中间节点；⑧双代号网络图应条理清楚，布局合理。参见教材P117、119例题3：某分部工程各工作之间的逻辑关系如下表所示。根据该逻辑关系表绘出的正确网络图是（）。工作ABCDEF紧前工作————AA、BDC、DA．A图B．B图C．C图D．D图【正确答案】C【答案解析】按双代号网络计划的绘图规则即可得出正确答案为C．参见教材P117、119例题4：工程双代号时标网络计划中，某工作箭线上的波形线表示（）。A．该工作的自由时差B．该工作的总时差C．该工作与其紧前工作之间的时间间隔D．该工作与其紧前工作之间的时距【正确答案】A【答案解析】双代号时标网络计划中箭线上的波形线表示工作的自由时差。参见教材P119例题5：下列关于网络计划的说法，正确的是（）。A．一个网络计划只有一条关键线路B．一个网络计划可能有多条关键线路C．由关键工作组成的线路称为非关键线路D．网络计划中允许存在循环回路。【正确答案】B【答案解析】在网络计划的各条线路中，总的工作持续时间最长的线路称为关键线路，关键线路可能有一条也可能有多条。线路的工作持续时间小于关键线路的称为非关键线路，非关键线路上也可能存在关键工作。根据网络计划的绘制规则，网络计划中不允许存在循环回路。根据上述分析，只有选项B的说法正确。参见教材P119.工程网络计划有关时间参数的计算典型例题2012-07-0410:58来源：打印|收藏|字号分享到：例题1：某工程双代号网络计划如下图所示（单位：天）。该网络计划的关键线路为（）。A．①→③→⑤→⑥B．①→③→④→⑤→⑥和①→②→③→④→⑤→⑥C．①→②→⑤→⑥和①→②→③→④→⑥D．①→②→③→⑤→⑥【正确答案】B【答案解析】按工作计算法可知，总工期为14天，关键线路为：①→③→④→⑤→⑥和①→②→③→④→⑤→⑥两条。参见教材P128.例题2：[背景资料]某施工企业与业主签订了某工程的施工承包合同。经监理工程师审核批准的施工进度计划如下图所示（时间单位：天）。根据上述背景资料，回答下列第1～4小题：第1小题：双代号网络图中虚箭线表示（）。A．资源消耗程度B．工作的持续时间C．工作之间的逻辑关系D．非关键工作【正确答案】C【答案解析】在双代号网络图中，为了正确地表达图中工作之间的逻辑关系，往往需要用虚箭线。虚线是实际工作中并不存在的一项虚设工作，故它们既不占用时间，也不消耗资源。在双代号网络图中，任意一条实箭线都要占用时间、消耗资源。参见教材P116.第2小题：监理工程师审核批准的施工进度计划工期是（）天。A．210B．245C．280D．300【正确答案】D【答案解析】本题实质就是计算该网络计划的工期。计算得到的最早开始时间、最早完成时间、最迟开始时...
