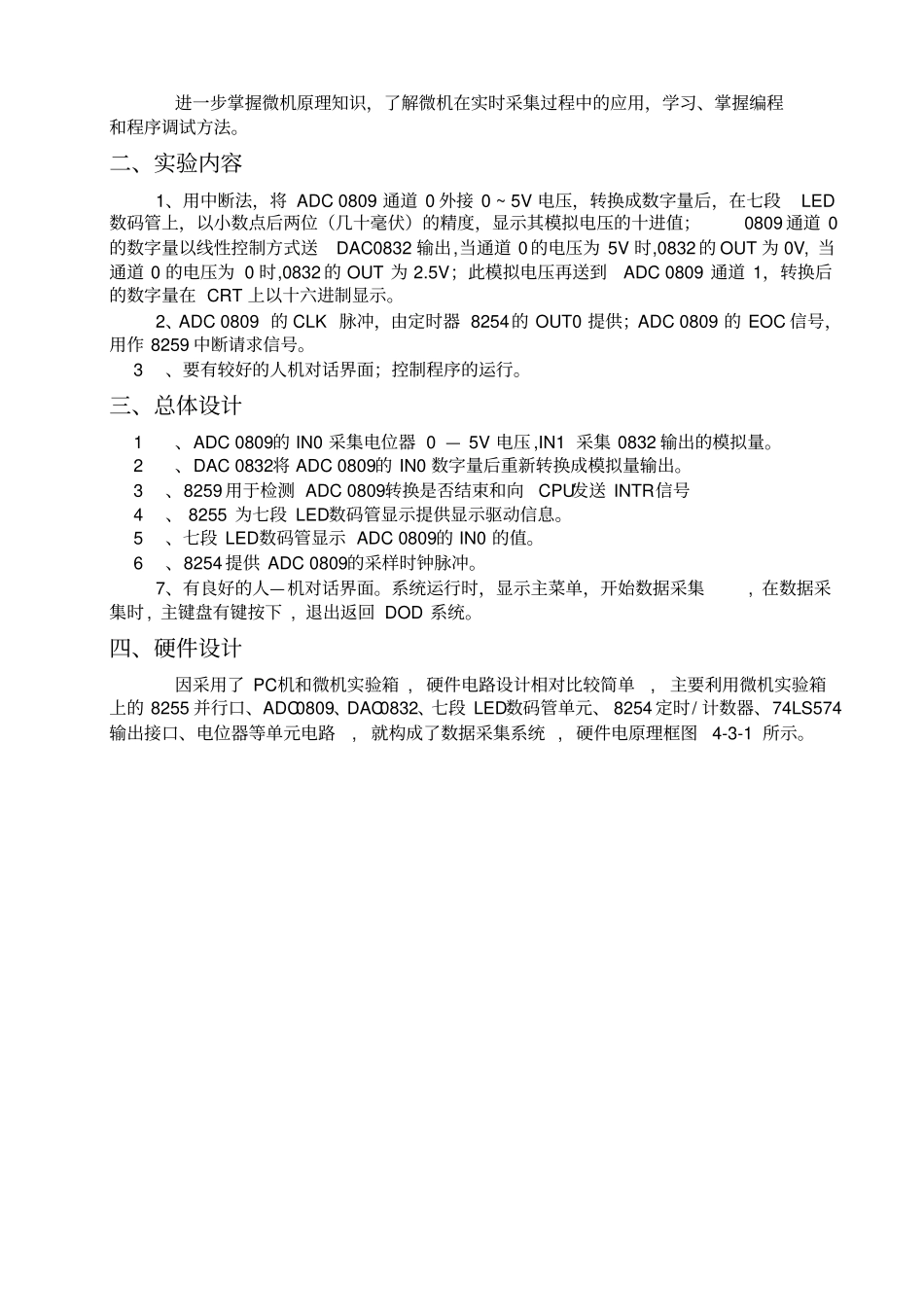

微机原理课程设计课设题目:数据采集系统三(中断法)实验者姓名:实验者学号:学院:数据采集系统三(中断法)一、实验目的进一步掌握微机原理知识,了解微机在实时采集过程中的应用,学习、掌握编程和程序调试方法
二、实验内容1、用中断法,将ADC0809通道0外接0~5V电压,转换成数字量后,在七段LED数码管上,以小数点后两位(几十毫伏)的精度,显示其模拟电压的十进值;0809通道0的数字量以线性控制方式送DAC0832输出,当通道0的电压为5V时,0832的OUT为0V,当通道0的电压为0时,0832的OUT为2
5V;此模拟电压再送到ADC0809通道1,转换后的数字量在CRT上以十六进制显示
2、ADC0809的CLK脉冲,由定时器8254的OUT0提供;ADC0809的EOC信号,用作8259中断请求信号
3、要有较好的人机对话界面;控制程序的运行
三、总体设计1、ADC0809的IN0采集电位器0—5V电压,IN1采集0832输出的模拟量
2、DAC0832将ADC0809的IN0数字量后重新转换成模拟量输出
3、8259用于检测ADC0809转换是否结束和向CPU发送INTR信号4、8255为七段LED数码管显示提供显示驱动信息
5、七段LED数码管显示ADC0809的IN0的值
6、8254提供ADC0809的采样时钟脉冲
7、有良好的人—机对话界面
系统运行时,显示主菜单,开始数据采集,在数据采集时,主键盘有键按下,退出返回DOD系统
四、硬件设计因采用了PC机和微机实验箱,硬件电路设计相对比较简单,主要利用微机实验箱上的8255并行口、ADC0809、DAC0832、七段LED数码管单元、8254定时/计数器、74LS574输出接口、电位器等单元电路,就构成了数据采集系统,硬件电原理框图4-3-1所示
