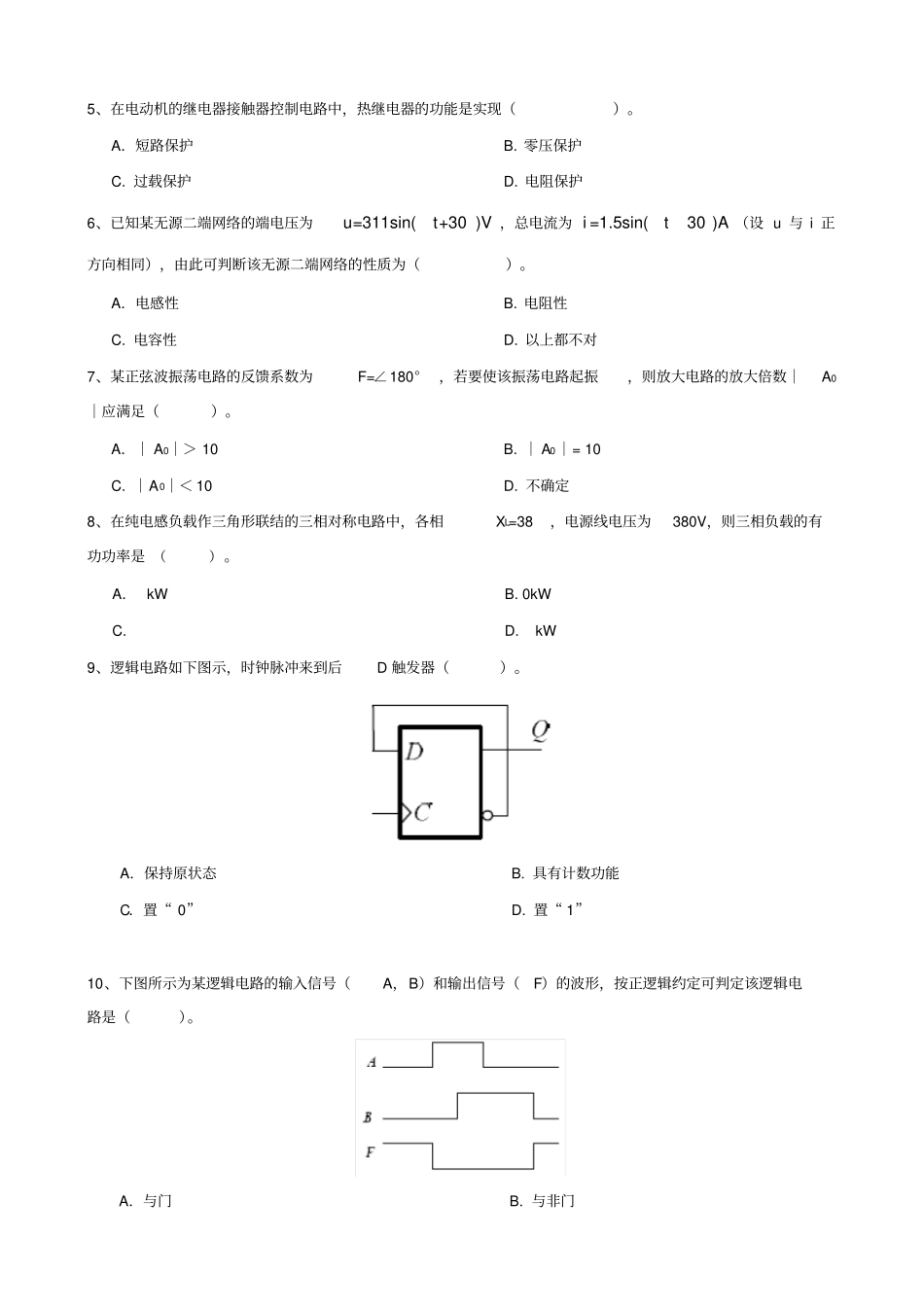

2015年3月份《电工学》课程考试模拟试卷考试形式：闭卷试卷类型：（A）一、单项选择题（本大题共10小题，每小题3分，共30分）1、下图所示直流电路，电压U与电流I的关系是（）。A．UUSR(IIS)B．UUSR(IIS)C．UUSR(IIS)D．UUSR(IIS)2、下图电路中，已知：IS1=3A，IS2=6A。当理想电流源IS1单独作用时，流过电阻R的电流是1A，那么，当理想电流源IS1和IS2共同作用时，流过电阻R的电流I值为（）。A．-1AB．1AC．-2AD．2A3、三相异步电动机转差率s=0时，其转速为（）。A．额定转速B.同步转速C.零D.以上都不对4、两个完全相同的交流铁心线圈，分别工作在电压相同而频率不同(f1>f2)的两电源下，此时线圈的磁通1和2关系是（）。A．12B.12C.12D.不确定5、在电动机的继电器接触器控制电路中，热继电器的功能是实现（）。A．短路保护B.零压保护C.过载保护D.电阻保护6、已知某无源二端网络的端电压为=311sin(+30)Vut，总电流为=1.5sin(30)Ait（设u与i正方向相同），由此可判断该无源二端网络的性质为（）。A．电感性B.电阻性C.电容性D.以上都不对7、某正弦波振荡电路的反馈系数为F=∠180°，若要使该振荡电路起振，则放大电路的放大倍数│A0│应满足（）。A．│A0│＞10B.│A0│=10C.│A0│＜10D.不确定8、在纯电感负载作三角形联结的三相对称电路中，各相XL=38，电源线电压为380V，则三相负载的有功功率是（）。A．kWB.0kWC.D.kW9、逻辑电路如下图示，时钟脉冲来到后D触发器（）。A．保持原状态B.具有计数功能C．置“0”D.置“1”10、下图所示为某逻辑电路的输入信号（A，B）和输出信号（F）的波形，按正逻辑约定可判定该逻辑电路是（）。A．与门B.与非门C．或非门D.非门二、简答题（本大题共5小题，每小题6分，共30分）1、三角形联结的对称三相电源，空载运行时，三相电动势会不会在三相绕组所构成的闭合回路中产生电流简述理由。1．答：不会。（3分）因为对称三相电动势的大小相等,相位互差120,所以它们的相量和恒等于零.故不会在回路中产生电流。（3分）2、在RC电路中，如果串联了电流表，换路前最好将电流表短路，这是为什么2．答：由于RC电路换路瞬间电流发生突变，产生初始冲击电流，（2分）故电路中若串联了电流表，则最好在换路前将电流表短接，（2分）以免初始冲击电流超过电流表的量程而将表损坏。（2分）3、额定电压一定的交流铁心线圈能否施加大小相同的直流电压为什么3．答：如果给交流铁心线圈施加了与交流电压大小相等的直流电压会把线圈烧毁。（2分）这是因为交流铁心线圈上施加的交流电压绝大部分被感应电动势所平衡（U≈E），漏阻抗上的电压很小，因而励磁电流很小。（2分）如果是施加同样大小的直流电压，由于线圈中没有感应电动势与之平衡，全部电压降落在线圈本身的电阻上，该电阻值是很小的，因此将会产生很大的直流励磁电流，使线圈烧毁。如果系统有过流保护装置，此时保护装置将动作跳闸。（2分）4、归纳一下自锁和互锁的作用与区别4．答：1.作用自锁:能保证松开启动按钮时，交流接触器的线圈继续通电；（分）互锁:能够保证两个交流接触器的线圈不会在同一时间都处于通电状态。（分）2.区别自锁利用动合辅助触点;互锁利用动断辅助触点。（分）自锁环节与起动按钮串联;互锁环节与另一交流接触器的线圈串联.（分）5、什么叫半加器，什么叫全加器，两者有何不同，半加器可否组成全加器全加器可否用作半加器5．答：半加器是一种不考虑低位来的进位数，只能对本位上的两个二进制数求和的组合电路。（分）全加器是一种将低位来的进位数连同本位的两个二进制数三者一起求和的组合电路。（分）根据化简后的全加器的逻辑式可知，用二个半加器和一个或门可以组合成全加器。（分）将全加器低位进位输入端Ci-1接0，可以用作半加器。（分）三、计算题（本大题共3小题，每小题10分，共30分）1、下图所示电路，当US2=10V时，电流I=2A。求US2为何值时I=1A1．解：当S2U单独作用时：S210A0.14A164071.43601640UI（2分）则当S1U单独作用时：2+0.14A=2.14AIII（2分）若I=1A，而S1U的作用不变，即12.14A=-1.14AIII（2分）故S2S2A1.14A164071.43601640UUI（2分）S21.1471.43V=81.43VU（2分）(解...
