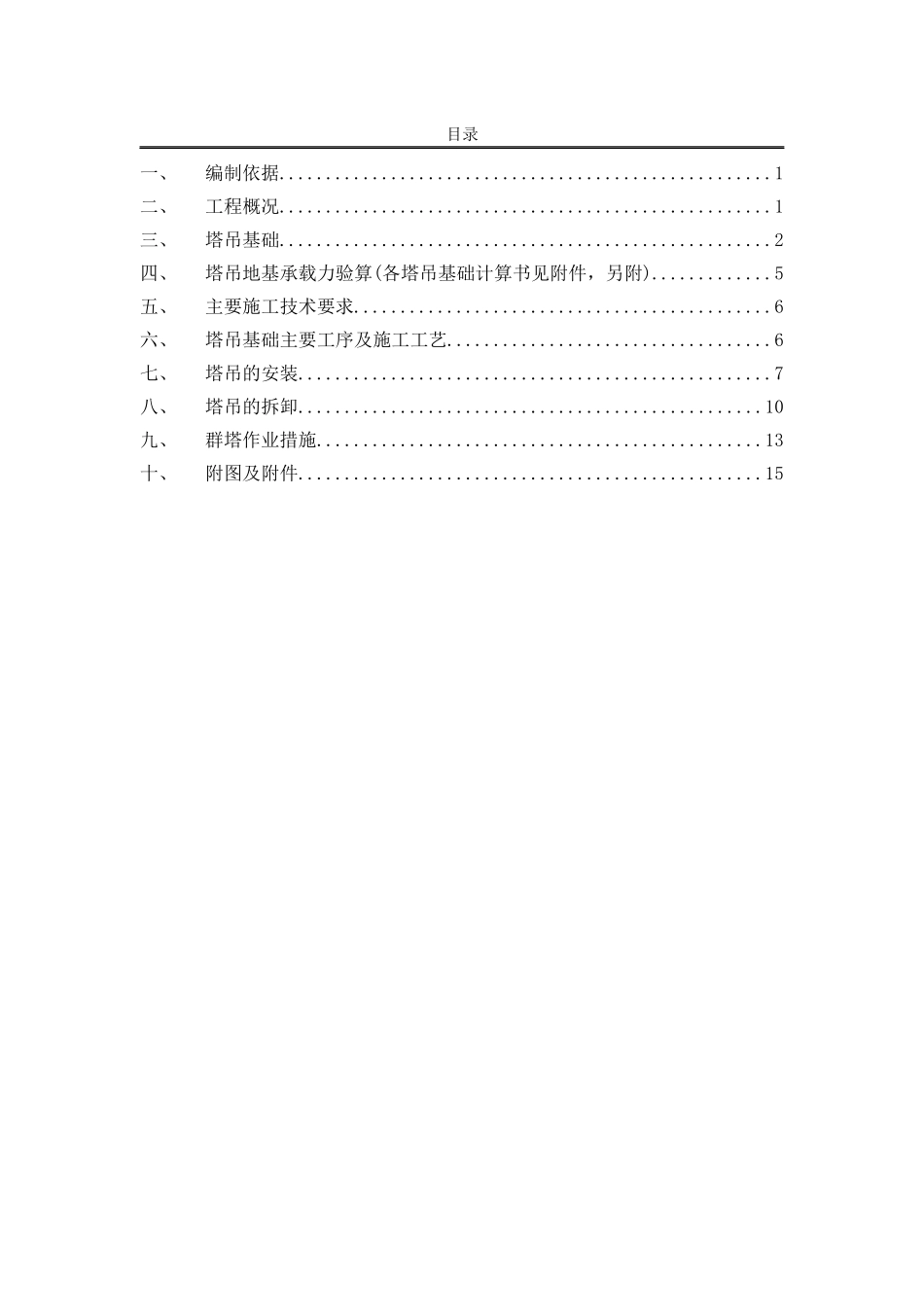

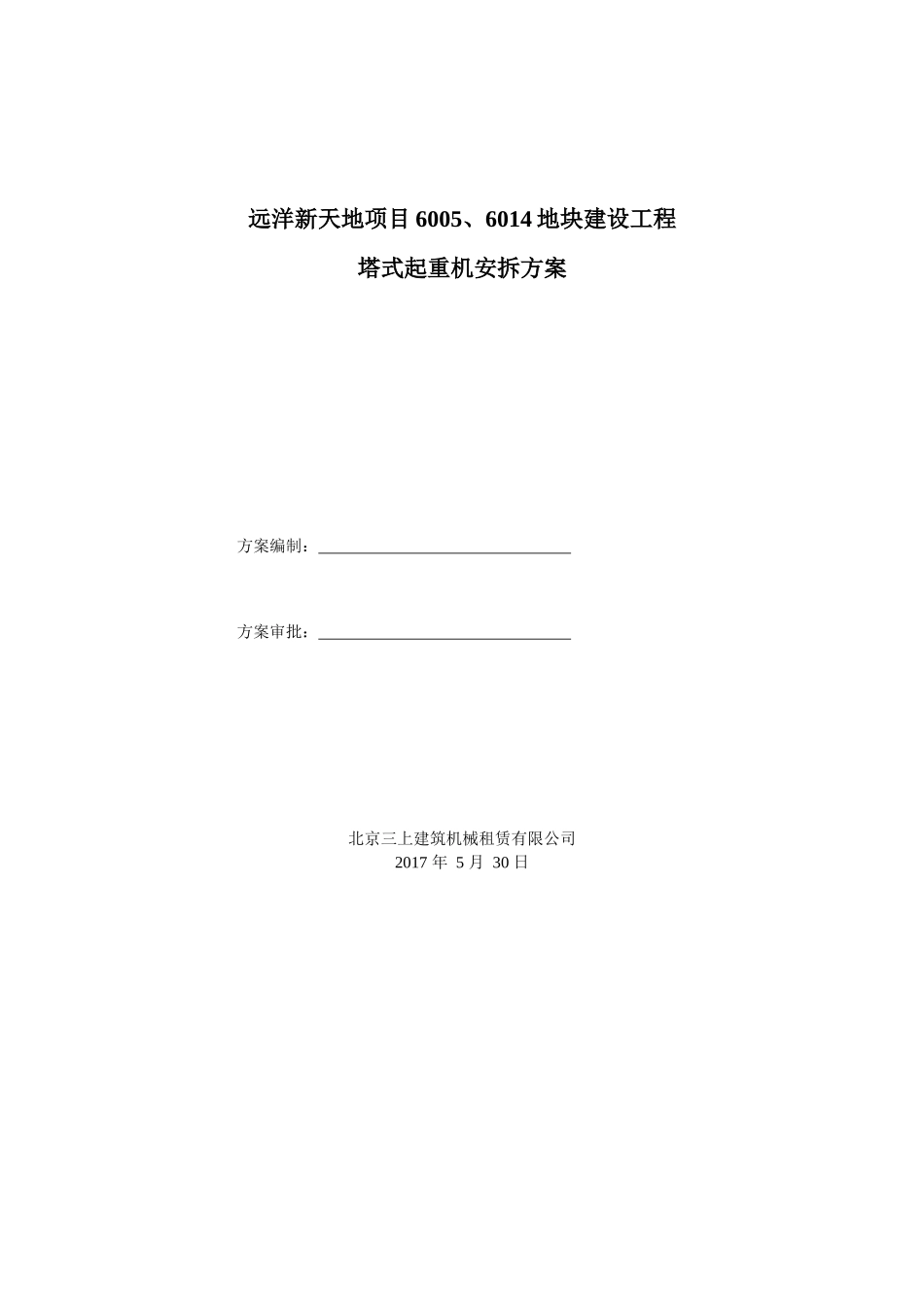

远洋新天地项目6005、6014地块建设工程塔式起重机安拆方案方案编制：方案审批：北京三上建筑机械租赁有限公司2017年5月30日目录一、编制依据.....................................................1二、工程概况.....................................................1三、塔吊基础.....................................................2四、塔吊地基承载力验算(各塔吊基础计算书见附件，另附).............5五、主要施工技术要求.............................................6六、塔吊基础主要工序及施工工艺...................................6七、塔吊的安装...................................................7八、塔吊的拆卸..................................................10九、群塔作业措施................................................13十、附图及附件..................................................15第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页一、编制依据1、QTZ125(6015)型、TC5613－6型塔机设备使用说明书2、建筑塔式起重机安装、使用、拆卸安全技术规程（JGJ196-2010）3、塔式起重机混凝土基础工程技术规程（JGJ187-2009）4、《建筑地基处理技术规范》（JGJ79-2002）5、《塔式起重机安全规程》（GB5144-2006）6、《混凝土结构设计规范》（GB50010-2002）7、施组方案及施工总平面图二、工程概况1.塔机型号及主要性能本工程共有6栋商务办公楼和1座地下车库组成。各栋号详细情况见下表。建筑物层数（地上/地下）控制高度基础埋深结构形式基础形式1#楼21F/-3F95.50-15.8框剪结构筏板基础2#楼21F/-3F95.50-15.8框剪结构筏板基础3#楼18F/-3F72.66-15.8框剪结构筏板基础4#楼18F/-3F72.66-15.8框剪结构筏板基础5#楼23F/-2F93.66-9.40框剪结构筏板基础6#楼23F/-2F93.66-9.40框剪结构筏板基础地库-3F—-15.8框架结构筏板基础15#楼等5F/-2F18.25-8.06框架结构筏板基础根据本工程需要及周边环境，为每栋住宅楼配合一台塔吊，共使用7台塔吊，按相对应的楼号为塔吊编号为1—7#塔吊。现场塔吊总平面布置见附件1。各栋号塔吊型号和基础参数详见下表，各型号塔吊详细参数、性能见附件。编号型号幅度端头吊重（t）基础尺寸地基土承载力标准值kPa1#塔QTZ125（6015）50m2.0t/2绳6.45m×6.45m×1.7m3002#塔QTZ125（6015）50m2.3t/2绳6.45m×6.45m×1.7m3003#塔QTZ125（6015）50m1.7t/2绳6.45m×6.45m×1.7m3004#塔QTZ125（6015）50m2.3t/2绳6.45m×6.45m×1.7m3005#塔QTZ125（6015）50m2.3t/2绳6.45m×6.45m×1.7m3006#塔QTZ125（6015）50m1.7t/2绳6.45m×6.45m×1.7m3007#塔QTZ80(TC5613)44m1.95t/2绳5.8m×5.8m×1.35m300第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页以上叙述中:幅度指以塔身回转中心为原点，吊钩实际能够走到的距离（起重臂实际结构长度要在此数据上加2米）。自由高度指固定式自升塔吊无附着情况下的最大塔高（吊钩至预埋件上接口的距离）。端头吊重均为2绳制工况下的额定载荷值。QTZ125(6015)塔吊的基本性能如下，塔吊性能参数表见附表。制造厂家：沈阳三洋建筑机械制作有限公司;起重臂长：45~55米；臂根最大吊载量：8吨（4绳）；臂头最大吊载量：2.0吨（2绳）;自由高度：59.8米（17节）；附着以上最大悬高：43米（14节）QTZ80(TC5613-6)塔吊的基本性能如下，塔吊性能参数表见附表。制造厂家：长沙中联重工公司，起重臂长38~56米；臂根最大吊载量：6吨（4绳）；臂头最大吊载量：1.95吨（2绳，44米）；自由高度：40.5米（14节）；附着以上最大悬高36.4米（13节）。三、塔吊基础1.塔吊基础定位1#塔吊：位于1#楼北与地库外墙之间的地库上。塔吊中心距地库S轴7.1米，距地库30轴4.05米，如下图。塔吊基础顶平地库底板下平，预埋非标架强节式固定基础，塔吊最终高度128.8米（40标准节），附着四道，顶升方向朝西。图1－11#塔吊基础定位图图1-22#塔吊基础定位图2#塔吊：位于2#楼北与地库外墙之间的地库上。塔吊中心距地库S轴7.1米，距12轴4.05米，如...
