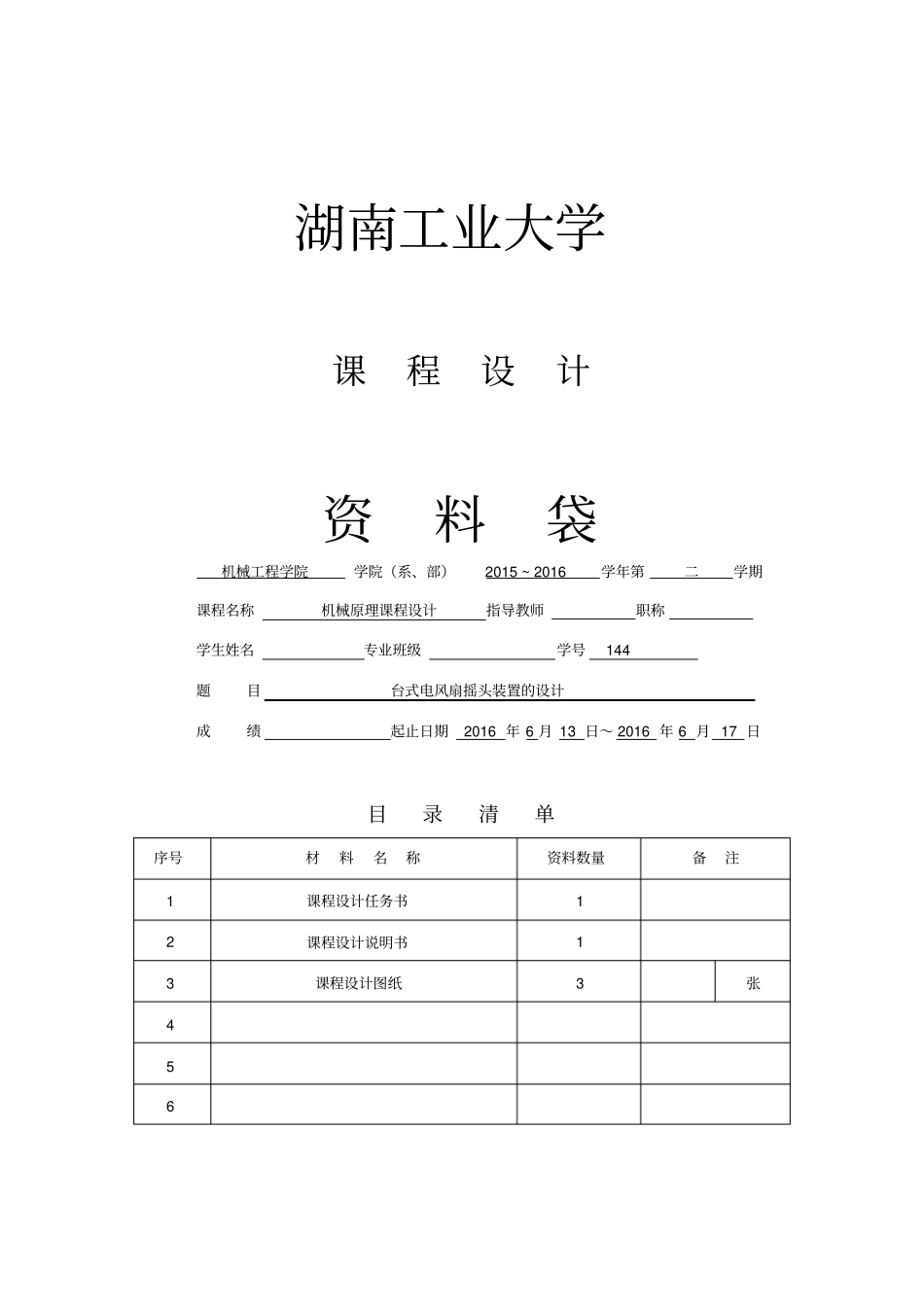

湖南工业大学课程设计资料袋机械工程学院学院（系、部）2015~2016学年第二学期课程名称机械原理课程设计指导教师职称学生姓名专业班级学号144题目台式电风扇摇头装置的设计成绩起止日期2016年6月13日～2016年6月17日目录清单序号材料名称资料数量备注1课程设计任务书12课程设计说明书13课程设计图纸3张456机械原理设计说明书台式电风扇摇头装置的设计的设计起止日期：2016年6月13日至2016年6月21日学生姓名陈班级学号成绩指导教师(签字)机械工程学院（部）2016年6月18日前言进入二十一世纪以来，市场愈加需要各种各样性能优良、质量可靠、价格可靠、效率高、能耗低的机械产品，而决定产品性能、质量、水平、市场竞争能力和经济效益的重要环节是产品设计。机械产品设计中，首要任务是进行机械运动方案的设计和构思、各种传动机构和执行机构的选用和创新设计。机械理课程设计能够培养机械类专业学生的创新能力，是学生综合应用机械原理课程所学理论知识和技能解决问题，获得工程技术训练必不可少的实践性教学环节。我们组的设计题目是台式电风扇摇头装置，通过对设计任务的讨论分析，功能上要求完成左右摇摆和上下仰俯运动。要完成这些功能需要有主动装置、减速装置、轮轴转换、四连杆装置。经过仔细的分析评价，最后选择了最合适的方案。目录前言⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2目录⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯31.设计题目⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯42.设计任务⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯53.功能分解⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯54.机构选用⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6减速机构选用⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7离合器的选用⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8摇头机构选用⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯95.机构组合方案及评价⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯106.传动比设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11铰链四杆机构设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11四杆位置和尺寸的确定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12传动比的分配⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯147.设计总结⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯188.参考资料⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19台式电风扇摇头装置1．设计要求要求设计台式电风扇的摇头装置要求能左右旋转并可调节俯仰角。以实现一个动力下扇叶旋转和摇头动作的联合运动效果。原始数据设计台式电风扇摆头装置,风扇的直径为Ф300mm，电扇电动机转速n=1450r/min，电扇摇头周期T=10s。电扇摆动角度ψ与急回系数k的设计要求及任务分配见下表。台式电风扇摆头机构设计数据表方案号电扇摆角ψ急回系数k方案号电扇摆角ψ急回系数kA80D95B85E100C901,.02F1052．设计任务(1).按给定主要参数，拟定机械传动系统总体方案，并在图纸上画出传动系统图；(2).画出机构运动方案简图和运动循环图；(3).分配蜗轮蜗杆、齿轮传动比，确定它们的基本参数和几何尺寸;(4).根据摆角ψ及行程速比系数k，确定平面连杆机构的运动学尺寸，验算曲柄存在条件和最小传动角（最大压力角）；并对平面连杆机构进行运动分析，绘制运动线图。(5).提出调节摆角的结构方案，并进行分析计算；(6).编写设计计算说明书；(7).学生可进一步完成台式电风扇摇头机构的计算机动态演示验证。3．功能分解电风扇的工作原理是将电风扇的送风区域进行周期性变换，达到增大送风区域的目的。显然，为了完成电风扇的摆头动作，需实现下列运动功能要求：⑴.风扇需要按运动规律做左右摆动，因此需要设计相应的摆动机构。⑵.风扇需要做上下俯仰，因此需要设计相应的俯仰机...
