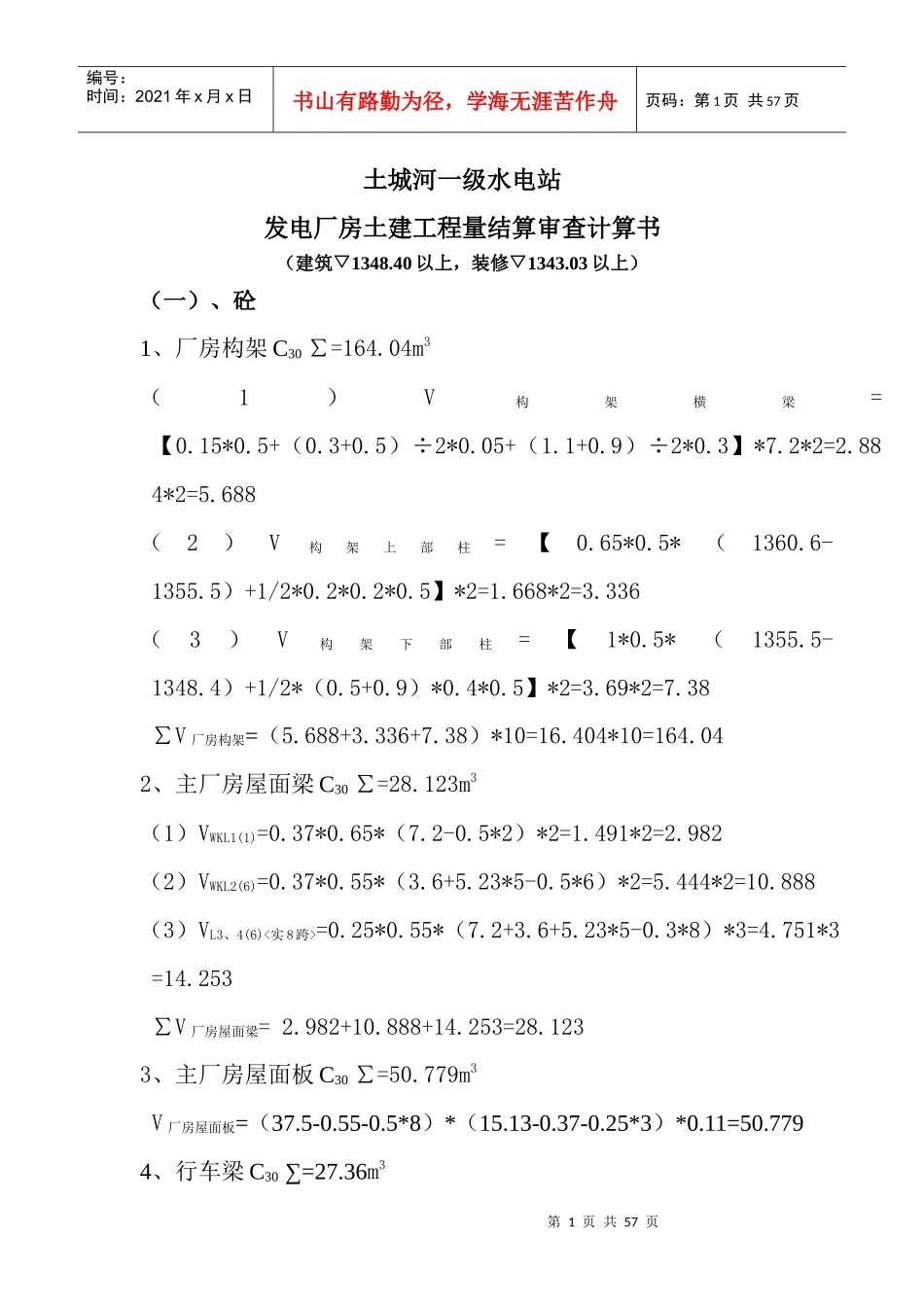

第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共57页土城河一级水电站发电厂房土建工程量结算审查计算书（建筑▽1348.40以上，装修▽1343.03以上）（一）、砼1、厂房构架C30∑=164.04m3（1）V构架横梁=【0.15*0.5+（0.3+0.5）÷2*0.05+（1.1+0.9）÷2*0.3】*7.2*2=2.884*2=5.688（2）V构架上部柱=【0.65*0.5*（1360.6-1355.5）+1/2*0.2*0.2*0.5】*2=1.668*2=3.336（3）V构架下部柱=【1*0.5*（1355.5-1348.4）+1/2*（0.5+0.9）*0.4*0.5】*2=3.69*2=7.38∑V厂房构架=（5.688+3.336+7.38）*10=16.404*10=164.042、主厂房屋面梁C30∑=28.123m3（1）VWKL1(1)=0.37*0.65*（7.2-0.5*2）*2=1.491*2=2.982（2）VWKL2(6)=0.37*0.55*（3.6+5.23*5-0.5*6）*2=5.444*2=10.888（3）VL3、4(6)<实8跨>=0.25*0.55*（7.2+3.6+5.23*5-0.3*8）*3=4.751*3=14.253∑V厂房屋面梁=2.982+10.888+14.253=28.1233、主厂房屋面板C30∑=50.779m3V厂房屋面板=（37.5-0.55-0.5*8）*（15.13-0.37-0.25*3）*0.11=50.7794、行车梁C30∑=27.36m3第2页共57页第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共57页V行车梁=（0.6*0.2+0.4*0.6）*（0.25*2+7.2+0.55+3.6+5.23*5）*2=0.36*38*2=27.365、主厂房圈梁C25∑=41.957m3V前后QL=0.37*0.4*（37.5-0.5*8-0.55)*2*2+0.24*0.4*（37.5-0.5*8-0.55）*2*2-（0.37+0.24）*0.4*4<安装场大门>=31.183V两端QL=0.37*0.25*（15.13-0.085*2-0.4)*4*2=10.774∑V主厂房QL=31.183+10.774=41.9576、中控室▽1348.4以下柱基C25∑=9m3V中控室柱基=1.5*1.5*0.5*8=1.125*8=97、中控室▽1348.4以下柱子C30∑=3.968m3V中控室柱子=0.4*0.5*（1348.4-0.4-0.5-1343.69）*4+0.4*0.5*（1348.4-0.4-0.5-1346.35）*4=0.762*4+0.23*4=3.9688、中控室▽1348.4以下承重梁C30∑=3.8m3V横向承梁=0.25*0.4*（0.5+7.4-0.5*2）*4=0.69*4=2.76V纵向承梁=0.25*0.4*（12-0.4*4）=1.04∑V中控室承梁=2.76+1.04=3.89、中控室▽1348.4以下楼面板C30∑=16.455m3V楼面板=0.2*【（0.37+7.4）*12-0.4*0.5*8-0.25*（7.77-0.5*2）*4-0.25（12-0.4*4）】=16.45510、中控室▽1348.4以上柱子C30∑=7.28m3第3页共57页第2页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共57页V中控室柱子=0.4*0.5*（1353.6-1348.4）*7=1.04*7=7.2811、中控室屋面梁C30∑=9.172m3V横向承梁=0.3*0.7*（7.4-0.13<右角柱>-0.5<左角柱>）*4=1.422*4=5.688V纵向承梁=（0.3+0.37）*0.5*（12-0.4*4）=3.484∑V中控室屋面梁=5.688+3.484=9.17212、中控室屋面板C30∑=15.455m3V中控室屋面板=0.2*【（0.37+7.4）*12-0.5*0.4*8<立柱头>-（7.4-0.13<右角柱>-0.5<左角柱>）*0.3*4-（12-0.4*4）*0.3*2】=15.45513、中控室圈梁C25∑=3.322m3V中控室圈梁=0.24*0.4*（7.4-0.5+12-0.4*4）*2=3.32214、主厂房两端KFZC25∑=5.56m3V主厂房KFZ=0.4*(0.5<右柱>+0.63<左柱>)*（1360.7-1348.4）<详2011年7月19日监理通知49号>=5.56015、主厂房四角构造柱C25∑=5.976m3V主房四角构造柱=0.37*0.37*【（1359.75-1348.4）*4-（1353.6-1348.4）<与中控室角柱重复>】=1.554*4-0.712=5.504V中控室前后=0.24*0.24*（1353.6-1348.4-0.7<屋面梁>-0.4<圈梁>）*2=0.236*2=0.472V厂房构造柱=5.504+0.472=5.97616、厂房雨棚过梁C25∑=2.118m3第4页共57页第3页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共57页V安装场大门雨棚=（0.37*0.5+1.2*0.12）*4+1.2*0.12*1+0.1<凸边宽>*0.06<凸边高>*（1.1*2+4.8）=1.502V中控室进门雨棚=（0.25*0.3+1*0.1）*（1.5+0.25*2）+0.1<凸边宽>*0.06<凸边高>*（1*2+1.8）=0.373V厂房箱桥孔过梁=0.37*0.18*（1.5+0.25*2）=0.133V中控室370墙门过梁=0.37*0.12*（1+0.25*2）=0.067V中控室240墙门过梁=0.24*0.12*（1+0.25*2）=0.043∑V厂房雨棚过梁=1.502+0.373+0.133+0.067+0.043=2.11817、屋面女儿墙构造柱C25∑=2.298m3V主厂房屋面GZ=0.24*0.24*（1361.65-1360.6）*11*2<前后>+0.24*0.24*（1361.65-1359.75）*3*...
