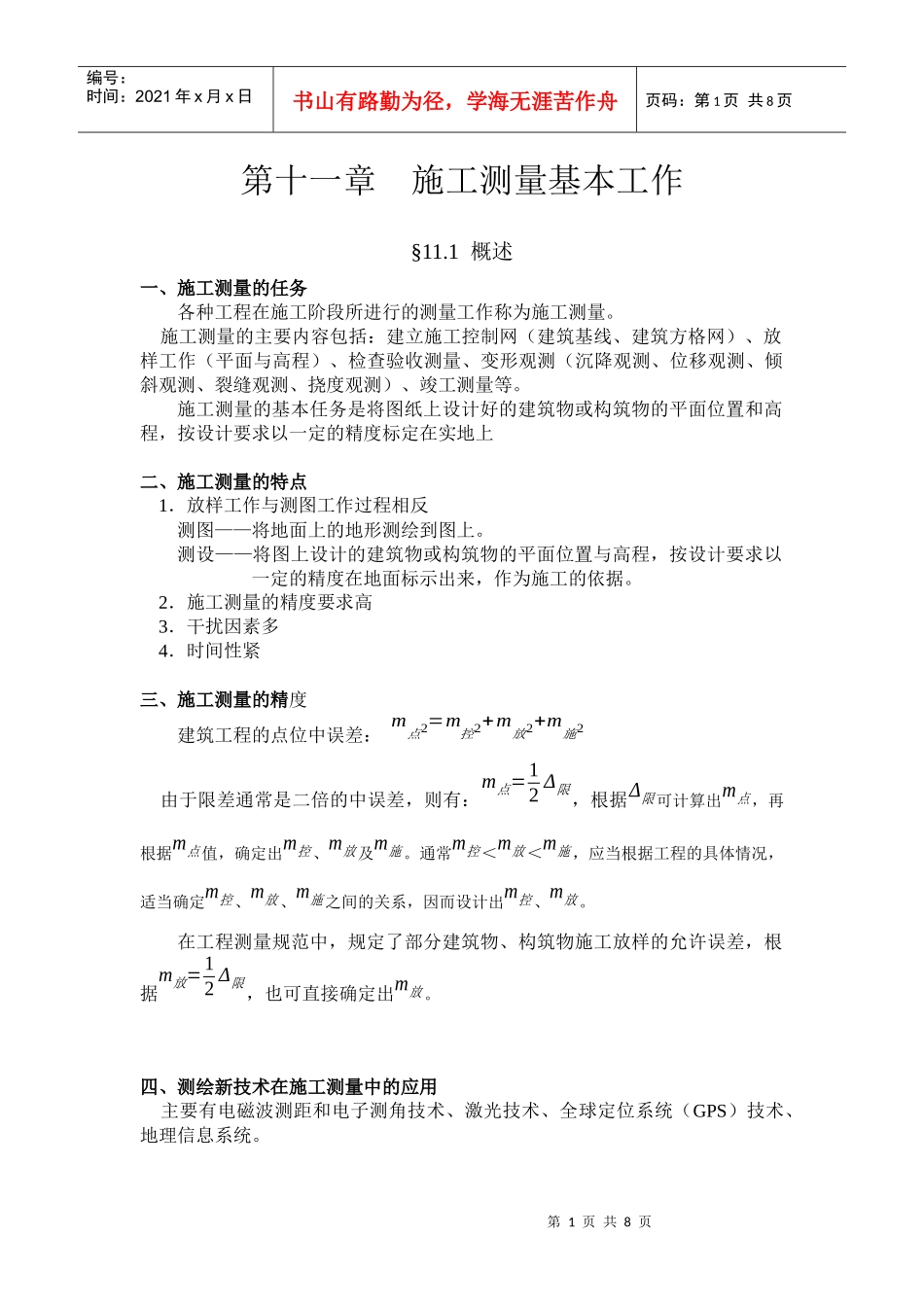

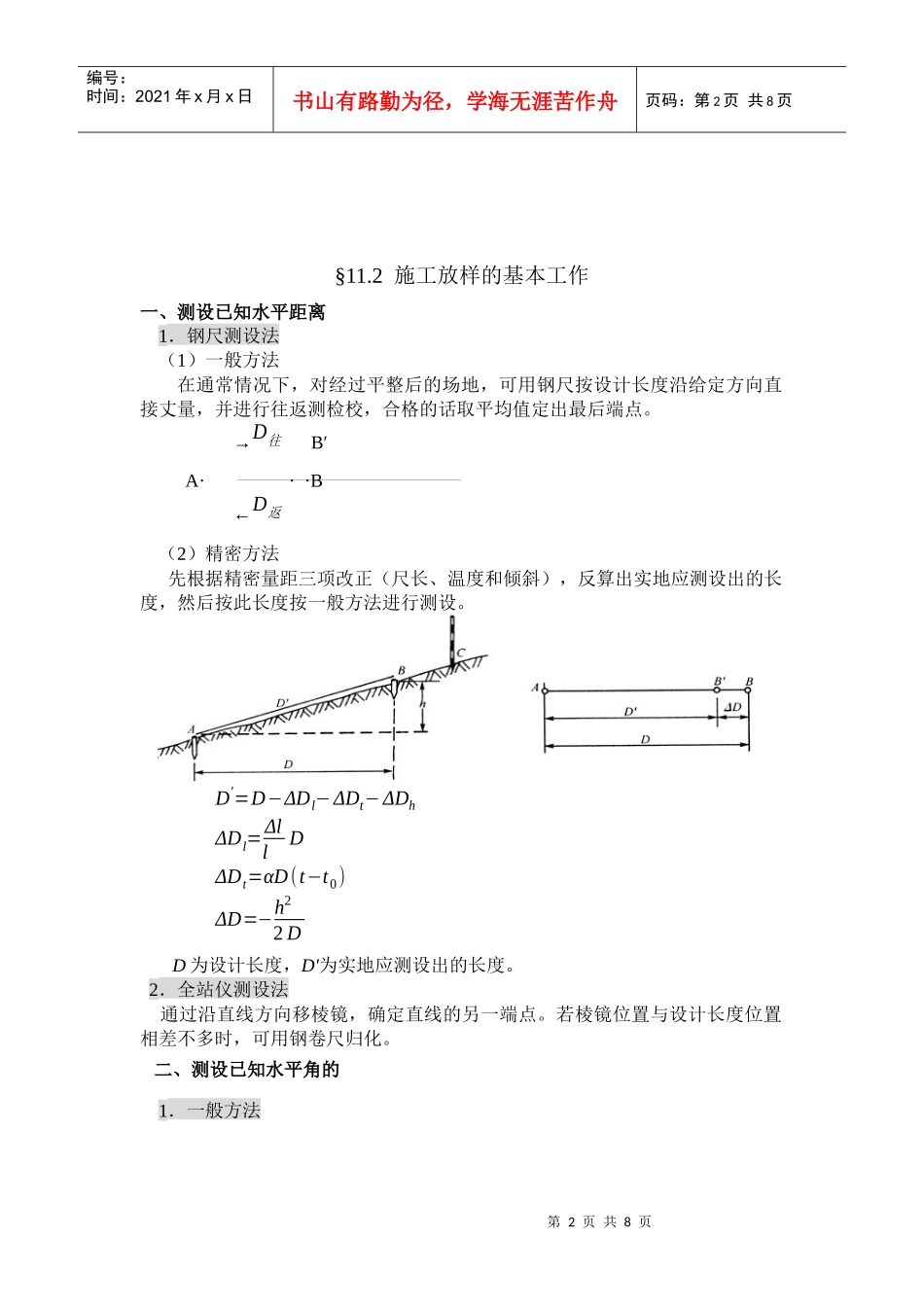

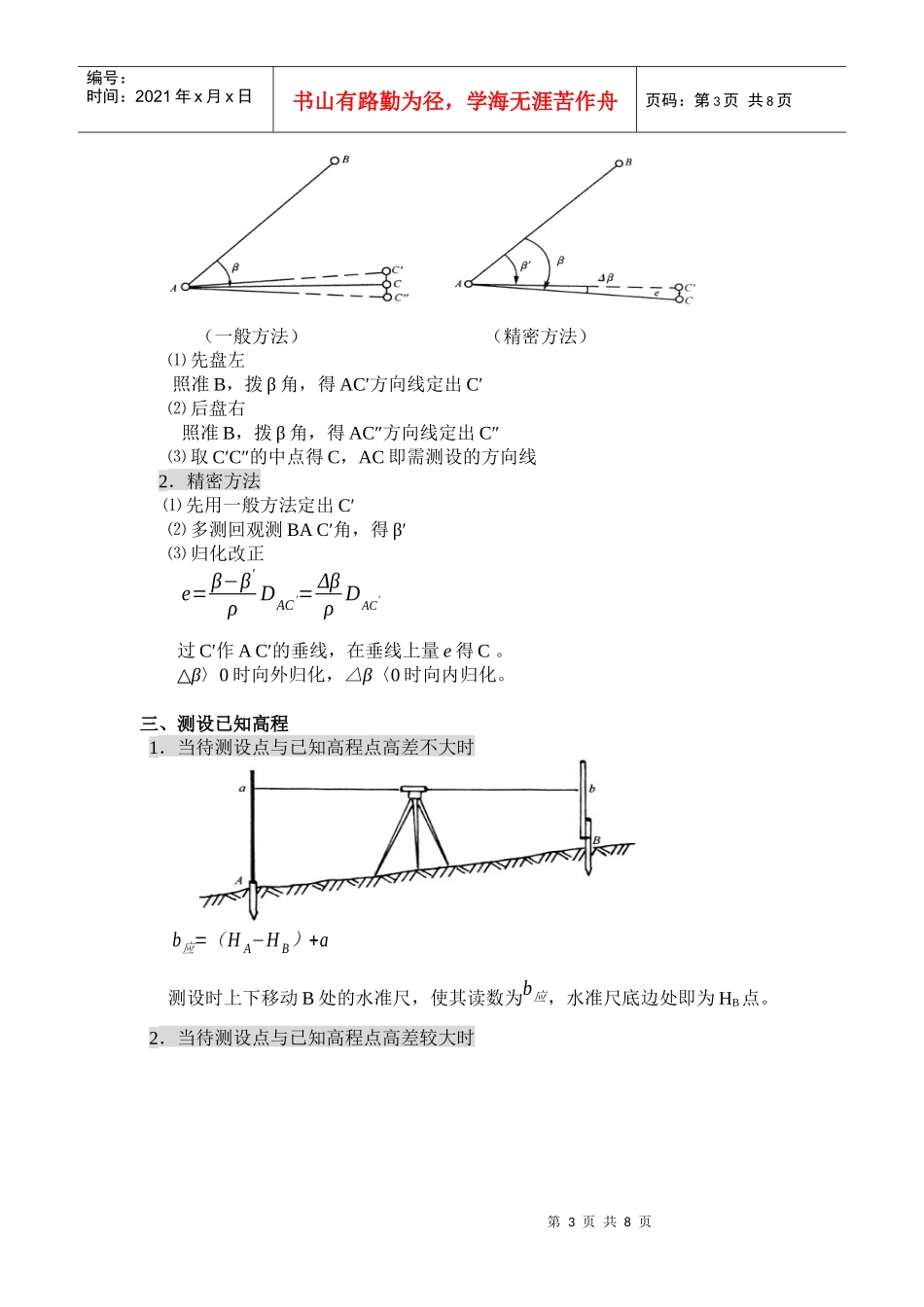

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页第十一章施工测量基本工作§11.1概述一、施工测量的任务各种工程在施工阶段所进行的测量工作称为施工测量。施工测量的主要内容包括：建立施工控制网（建筑基线、建筑方格网）、放样工作（平面与高程）、检查验收测量、变形观测（沉降观测、位移观测、倾斜观测、裂缝观测、挠度观测）、竣工测量等。施工测量的基本任务是将图纸上设计好的建筑物或构筑物的平面位置和高程，按设计要求以一定的精度标定在实地上二、施工测量的特点1．放样工作与测图工作过程相反测图——将地面上的地形测绘到图上。测设——将图上设计的建筑物或构筑物的平面位置与高程，按设计要求以一定的精度在地面标示出来，作为施工的依据。2．施工测量的精度要求高3．干扰因素多4．时间性紧三、施工测量的精度建筑工程的点位中误差：m点2=m控2+m放2+m施2由于限差通常是二倍的中误差，则有：m点=12Δ限，根据Δ限可计算出m点，再根据m点值，确定出m控、m放及m施。通常m控＜m放＜m施，应当根据工程的具体情况，适当确定m控、m放、m施之间的关系，因而设计出m控、m放。在工程测量规范中，规定了部分建筑物、构筑物施工放样的允许误差，根据m放=12Δ限，也可直接确定出m放。四、测绘新技术在施工测量中的应用主要有电磁波测距和电子测角技术、激光技术、全球定位系统（GPS）技术、地理信息系统。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页§11.2施工放样的基本工作一、测设已知水平距离1．钢尺测设法（1）一般方法在通常情况下，对经过平整后的场地，可用钢尺按设计长度沿给定方向直接丈量，并进行往返测检校，合格的话取平均值定出最后端点。→D往B′A···B←D返（2）精密方法先根据精密量距三项改正（尺长、温度和倾斜），反算出实地应测设出的长度，然后按此长度按一般方法进行测设。D′=D−ΔDl−ΔDt−ΔDhΔDl=ΔllDΔDt=αD(t−t0)ΔD=−h22DD为设计长度，D′为实地应测设出的长度。2．全站仪测设法通过沿直线方向移棱镜，确定直线的另一端点。若棱镜位置与设计长度位置相差不多时，可用钢卷尺归化。二、测设已知水平角的1．一般方法第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页（一般方法）（精密方法）⑴先盘左照准B，拨β角，得AC′方向线定出C′⑵后盘右照准B，拨β角，得AC″方向线定出C″⑶取C′C″的中点得C，AC即需测设的方向线2．精密方法⑴先用一般方法定出C′⑵多测回观测BAC′角，得β′⑶归化改正e=β−β′ρDAC'=ΔβρDAC'过C′作AC′的垂线，在垂线上量e得C。β△〉0时向外归化，△β〈0时向内归化。三、测设已知高程1．当待测设点与已知高程点高差不大时b应=（HA−HB）+a测设时上下移动B处的水准尺，使其读数为b应，水准尺底边处即为HB点。2．当待测设点与已知高程点高差较大时第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页比如在基坑下部测设B点，分别在基坑上部和下部安置两次水准仪，从而测设出B点的高程。hAB=HB−HA=(a1−b1)+(a2−b2),b得2=HA−HB+a1−b1+a2§11.3平面点位的测设测设方法主要有：直角坐标法、极坐标法、角度交会法、距离交会法和全站仪测设法。一、直角坐标法施工场地上有彼此垂直的建筑方格网，待测设的建筑物的主要轴线平行且靠近方格网的边线、量距又较方便时常用直角坐标法。先计算测设相关数据，测设时将经纬仪安置在A点，照准B，在此方向上量d1定出a点。再将经纬仪搬至a点，照准B，逆时针方向拨90°，得aPM方向线，向前量d2得P点，再往前量建筑物的宽度得M点。同例，可定出Q和N点。最后进行检验，观测M、角是N否为90°，DMN长度是否为符合要求。二、极坐标法待测设的建筑物与控制点较近，量距又方便时常用极坐标法。使用全站仪时用极坐标法更方便。第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页先计算测设数据：D1=√Δx2+Δy2=√(xP−xA)2+(yP−yA)2D2=√Δx2+Δy2=...
