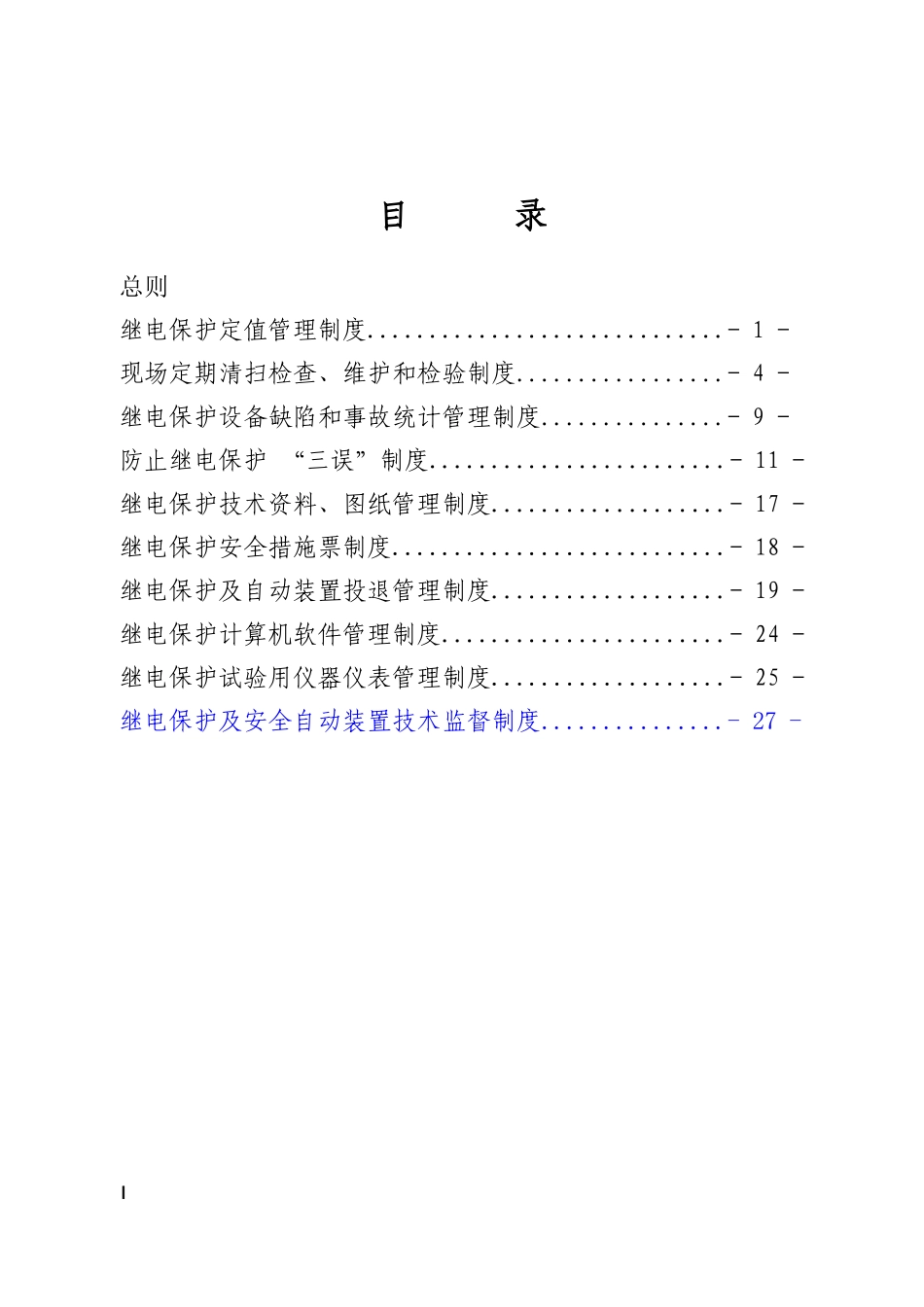

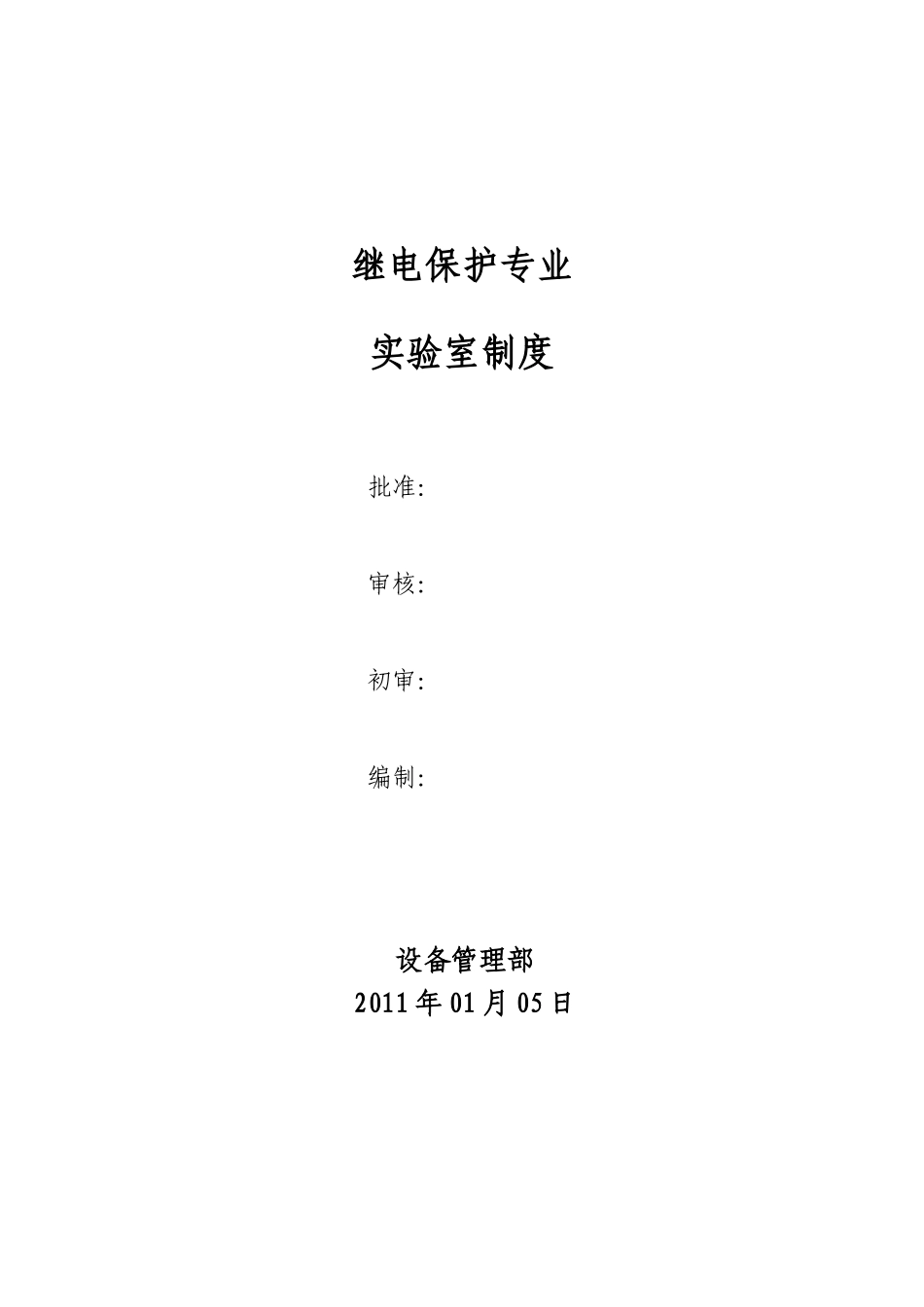

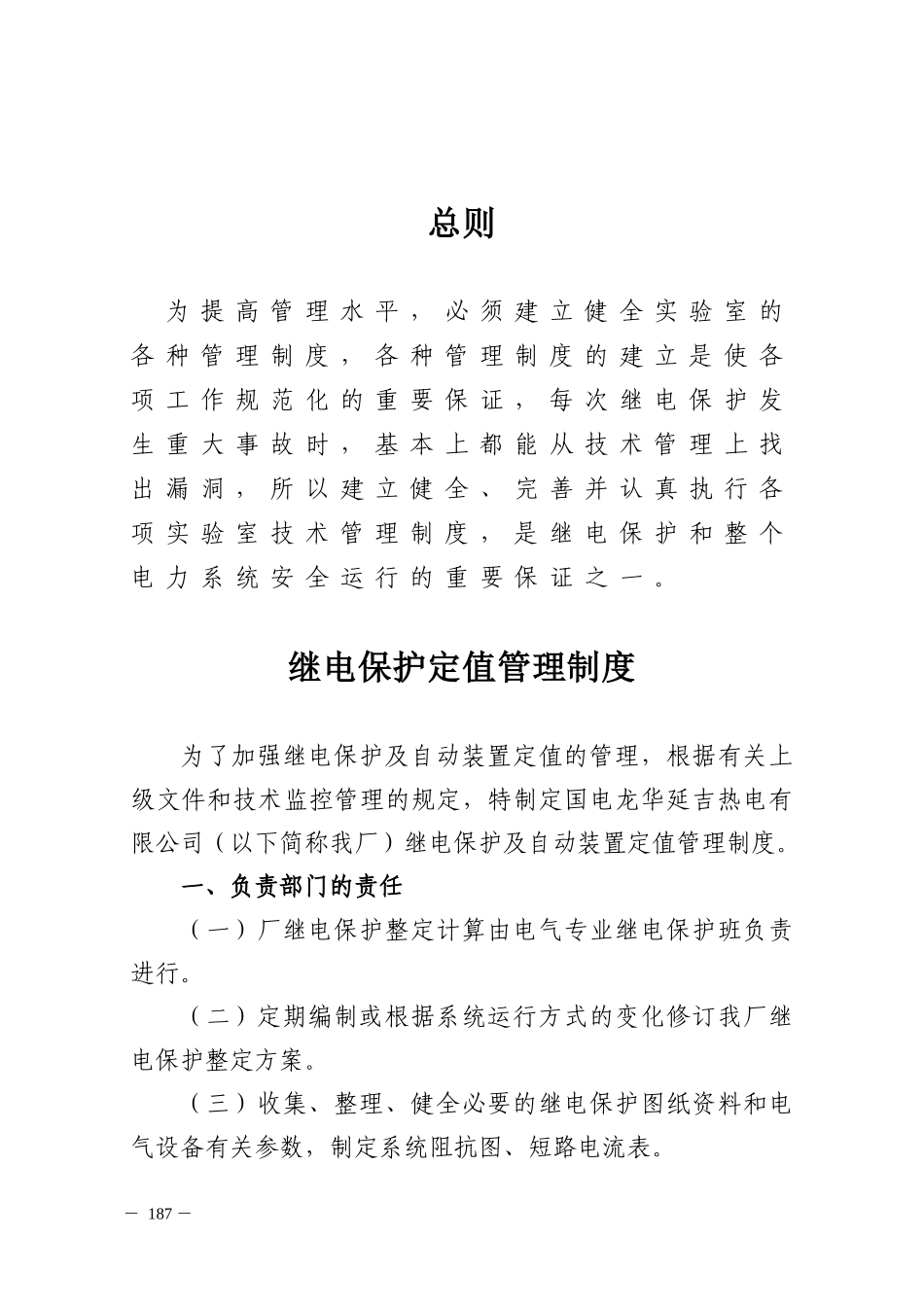

继电保护专业实验室制度批准:审核:初审:编制:设备管理部2011年01月05日目录总则继电保护定值管理制度.............................-1-现场定期清扫检查、维护和检验制度.................-4-继电保护设备缺陷和事故统计管理制度...............-9-防止继电保护“三误”制度........................-11-继电保护技术资料、图纸管理制度...................-17-继电保护安全措施票制度...........................-18-继电保护及自动装置投退管理制度...................-19-继电保护计算机软件管理制度.......................-24-继电保护试验用仪器仪表管理制度...................-25-继电保护及安全自动装置技术监督制度...............-27-I总则为提高管理水平,必须建立健全实验室的各种管理制度,各种管理制度的建立是使各项工作规范化的重要保证,每次继电保护发生重大事故时,基本上都能从技术管理上找出漏洞,所以建立健全、完善并认真执行各项实验室技术管理制度,是继电保护和整个电力系统安全运行的重要保证之一。继电保护定值管理制度为了加强继电保护及自动装置定值的管理,根据有关上级文件和技术监控管理的规定,特制定国电龙华延吉热电有限公司(以下简称我厂)继电保护及自动装置定值管理制度。一、负责部门的责任(一)厂继电保护整定计算由电气专业继电保护班负责进行。(二)定期编制或根据系统运行方式的变化修订我厂继电保护整定方案。(三)收集、整理、健全必要的继电保护图纸资料和电气设备有关参数,制定系统阻抗图、短路电流表。―187―二、整定计算的依据(一)整定计算应符合《110~220kV电网继电保护与安全自动装置运行条例》《3~110KV电网继电保护装置运行整定规程》《继电保护和安全自动装置技术规程》的规定。(二)由省继电保护处、延边局试验所提供的并经领导审定的系统运行方式及运行参数,包括正常的和实际可能的检修运行方式;最大有功及无功潮流。(三)由设备管理部提供的全厂电气系统近期发展规划与接线。三、整定方案的主要内容(一)对全厂电气系统近期发展的考虑。(二)各种保护装置的整定原则。(三)为防止全厂停电或保证重要负荷用电做特殊考虑的整定原则。(四)整定计算表及定值表和整定允许的最大电流或有功、无功负荷。(五)正常和特殊方式下有关运行的注意事项或规定事项。(六)系统主接线图、正序及零序阻抗参数图、继电保护配置及定值图。(七)系统运行、保护配置及整定方面遗留的问题和改进意见。―188―(八)整定方案编制后,在本保护部门内应经专人分部进行全面校核,然后经主管领导批准后实施。(九)整定计算原始底稿需整理成册,妥善保管,以便日常运行或事故处理时查对。(十)每年3月末前根据省电力调度中心继电保护处和延边试验所提供的系统参数,完成我厂整定方案的修订。四、整定值通知单的规定(一)现场保护装置整定值的调整和更改,应按管辖范围继电保护部门下达的保护装置整定值通知单的要求执行,并依照规定日期完成。(二)网局、省局继电保护部门编制的定值通知单上除编制人签名外,还应经专人复核或审核,并由主管领导批准。(三)继电保护专业编制的定值通知单上除编制人签名外,应经专人复核,设备管理部专责工程师审核,总工程师批准后执行。出现特殊问题(如不符合有关规程或条例,可能出现严重后果等)必须经总工程师批准后才能执行。(四)定值通知单一式若干份,应分别发给值长和电气运行部门及有关专业部门。对新装保护装置应增发定值通知单给基建调试单位。定值通知单应编号并注明编发日期。(五)因新建、扩建工程使局部系统有较多保护装置需要更改定值时,继电保护班应根据定值通知单的要求在规定期限内,按所要求的顺序更改完毕,以保证各级保护装置互―189―相配合。有特殊困难时,须向有关整定部门提出研究解决办法,由此而引起保护不配合而会引起严重后果者,须经有关部门总工程师批准。5.各级继电保护部门保护装置整定范围(一)整定范围原则划分1.整定范围一般与调度操作范围相适应。2.变电所、发电厂内的变压器、调相机、发电机的保护装置除另有规定或明确者外,一般由...
