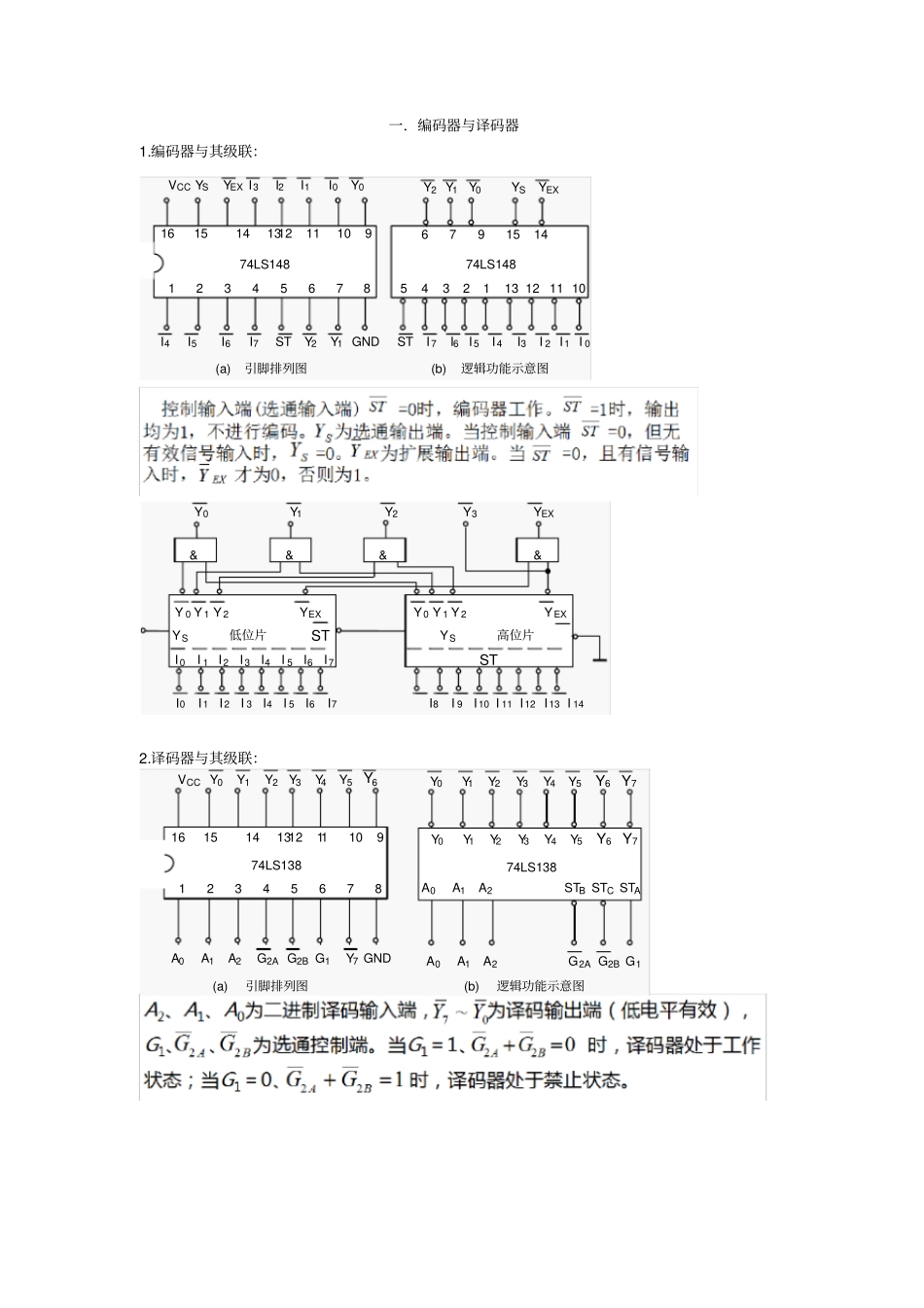

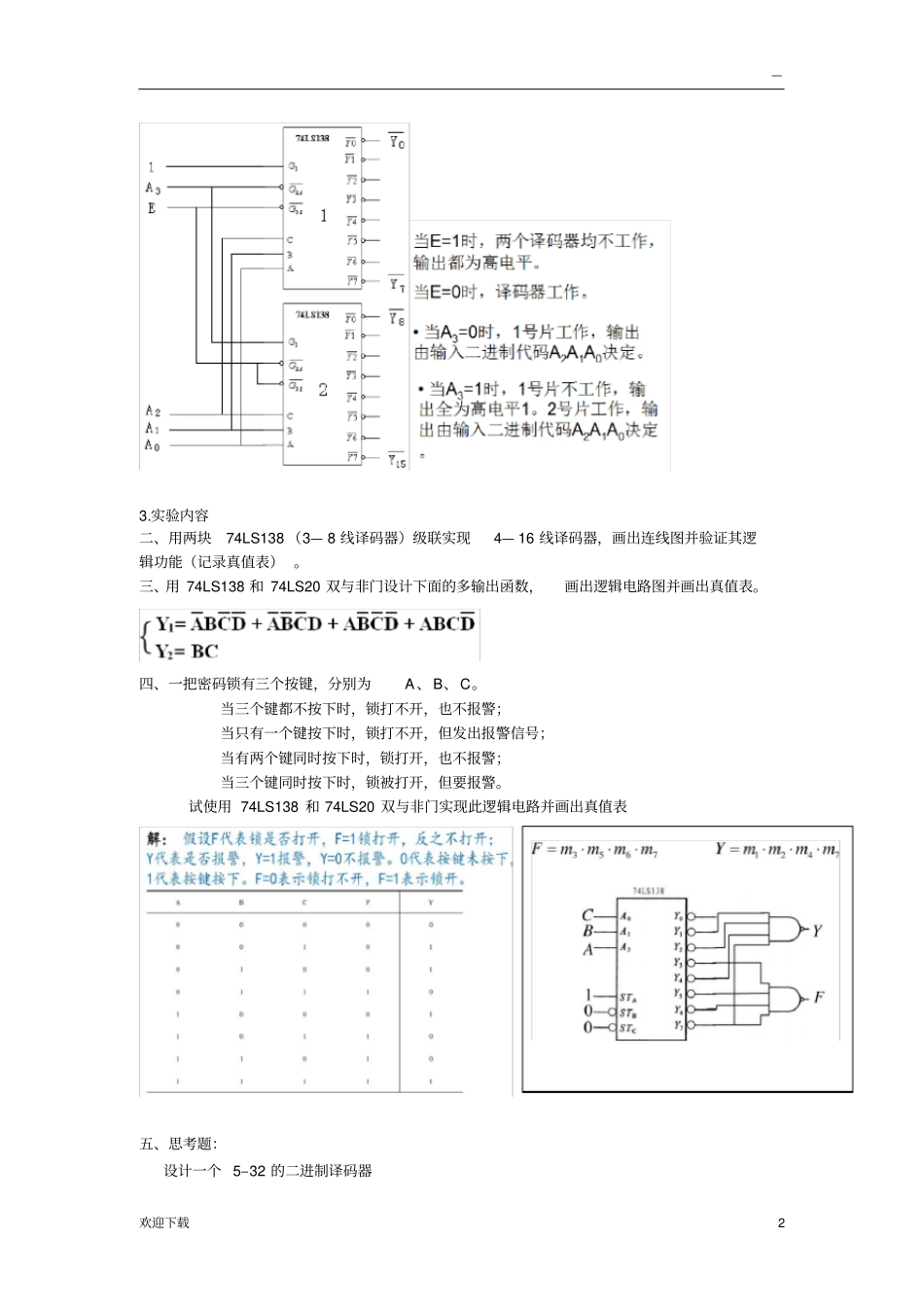

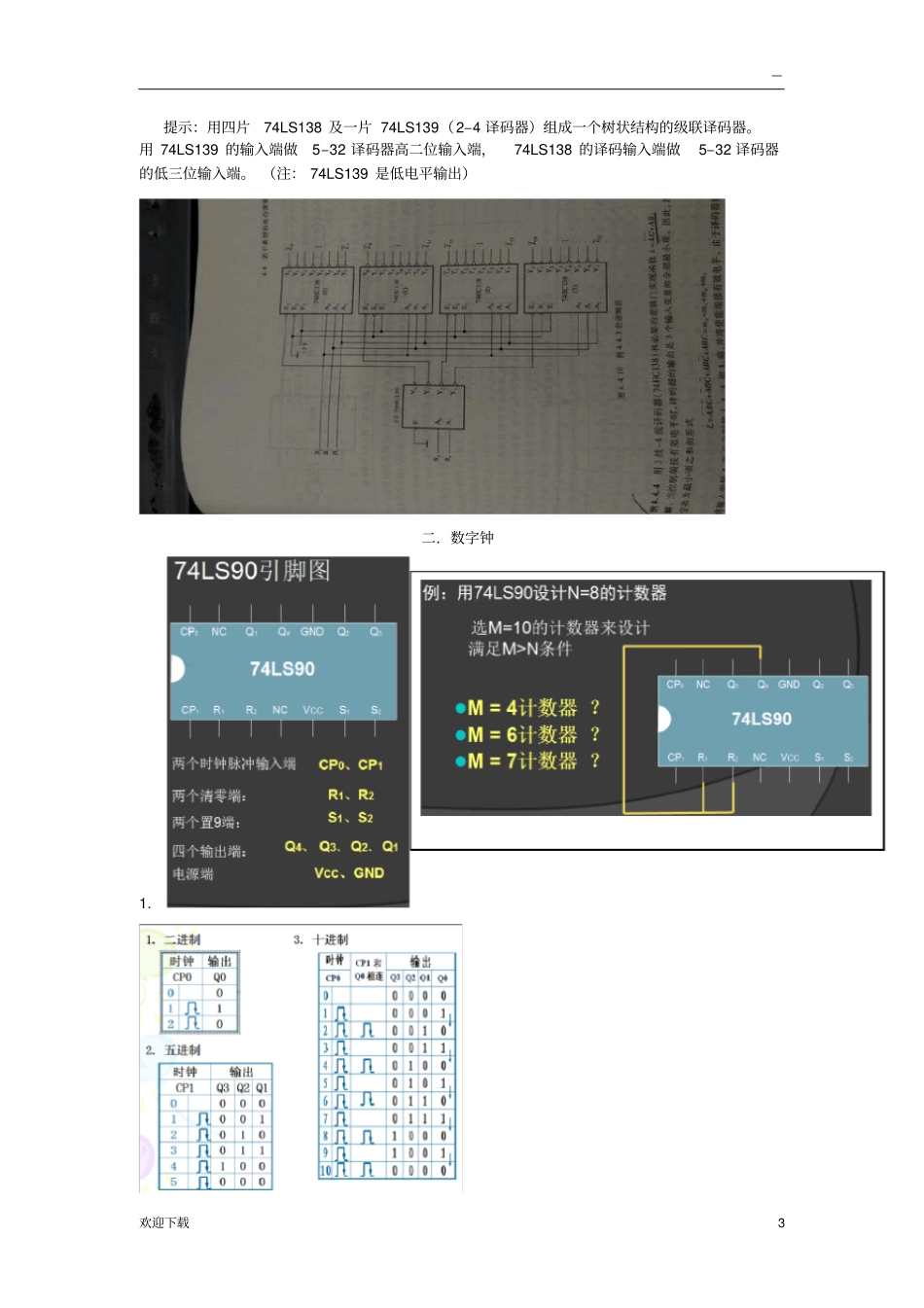

一．编码器与译码器1.编码器与其级联：2.译码器与其级联：VCCYSYEXI3I2I1I0Y0I4I5I6I7STY2Y1GND16151413121110974LS14812345678Y2Y1Y0YSYEXSTI7I6I5I4I3I2I1I0679151474LS1485432113121110(a)引脚排列图(b)逻辑功能示意图Y0Y1Y2Y3YEXY0Y1Y2YEXYS低位片STI0I1I2I3I4I5I6I7Y0Y1Y2YEXYS高位片STI0I1I2I3I4I5I6I7I8I9I10I11I12I13I14&&&&16151413121110974LS13812345678VCCY0Y1Y2Y3Y4Y5Y6A0A1A2G2AG2BG1Y7GND74LS138Y0Y1Y2Y3Y4Y5Y6Y7A0A1A2G2AG2BG1Y0Y1Y2Y3Y4Y5Y6Y7A0A1A2STBSTCSTA(a)引脚排列图(b)逻辑功能示意图—欢迎下载23.实验内容二、用两块74LS138（3—8线译码器）级联实现4—16线译码器，画出连线图并验证其逻辑功能（记录真值表）。三、用74LS138和74LS20双与非门设计下面的多输出函数，画出逻辑电路图并画出真值表。四、一把密码锁有三个按键，分别为A、B、C。当三个键都不按下时，锁打不开，也不报警；当只有一个键按下时，锁打不开，但发出报警信号；当有两个键同时按下时，锁打开，也不报警；当三个键同时按下时，锁被打开，但要报警。试使用74LS138和74LS20双与非门实现此逻辑电路并画出真值表五、思考题：设计一个5–32的二进制译码器—欢迎下载3提示：用四片74LS138及一片74LS139（2–4译码器）组成一个树状结构的级联译码器。用74LS139的输入端做5–32译码器高二位输入端，74LS138的译码输入端做5–32译码器的低三位输入端。（注：74LS139是低电平输出）二．数字钟1.—欢迎下载42.是否六进制到九进制，每一个都可以不加器件用74LS90置零和置九实现？请一一判断，并写出能够实现的规律？答:六进制可以实现已经证明；七进制，若采用置零法，在7（0111）状态异步置零，不加器件不能实现，若置九，在6（0110）状态置九，QB、QC分别反馈至R91、R92，即不加器件可以实现；八进制0—7，若置零在8（1000）异步置零，可以R01接高电平，QD接回R02，若置九则在7（0111）状态置九，不加器件不能实现；九进制0—8，若采用置零法，在9（1001）状态异步置零，QA、QD分别接回R01、R02，可以实现，若采用置九法，则在8（1000）状态置九，可以R91接高电平，QD接回R02，便可实现九进制。规律：设置置零或者置九的状态的BCD码中1的个数少于两个，则不加器件用74LS90可以实现，否则不能实现。用74LS90实现6进制计数，逻辑电路图如下：用两片74LS90实现100进制，15进制计数，逻辑电路图如下：用74LS90实现15进制计数，画出逻辑电路图。注意：对于M进制，M数值用于清零，计数为0到M-1。—欢迎下载5实验内容：1、分别验证74LS90实现2、5、10进制计数器分别记录计数状态转换图2、用一块74LS90实现8进制的计数器画出电路逻辑简图并记录计数状态转换图3、用两块74LS90实现100进制的计数器4、用两块74LS90和74LS08实现36进制的计数器5、用两块74LS90实现60进制的计数器（数字钟计数）所有的输出都由数码管显示三．加法器1.2.实验内容1.用74HC86和74HC00，分别按图一、图二搭建半加器和全加器电路，并验证逻辑功能；2.用74HC283实现8421BCD至余3码的转换，验证三组数据。—欢迎下载63.用74HC283及适当门电路设计一个4位加/减法器设A为被加数/被减数，B为加数/减数，S/D为和/差，M为控制变量，令：M=0时，执行A+B；M=1时，执行A－B。提示：M=0时，CI=0，M⊕B=0⊕B=B，A+B，M=1时，CI=1，M⊕B=1⊕B=B，A－B=A+B+1=A+B补。4.用74HC283及74HC08实现两位二进制数乘法，验证两组数据。A1A0×B1B000A1B0A0B0→A3A2A1A0+0A1B1A0B10→B3B2B1B0S3S2S1S05.试用74HC283及相应门电路实现一位8421BCD码加法器。分析：①用四位二进制数0000～1001表示十进制数0～9，即为二-十进制编码，简称BCD编码，其进位规则“逢十进一”；4位加/减器实验电路==()OSABCICABABCI—欢迎下载7②四位二进制数有16种组合，进位规则“逢十六进一”，两者进位规则相差6(即0110)；③当和大于9(1001)或向高位有进位时,必须对结果进行修正（即加修正项0110）。四，数据选择器一、用8选1数据选择器74LS151设计三输入多数表决电路;二、用两片74LS151实现逻辑函数:Y=Σm(6,7,8,11,13)—欢迎下载8三、用双4选1数据选择器74LS153实现一位全加器...
