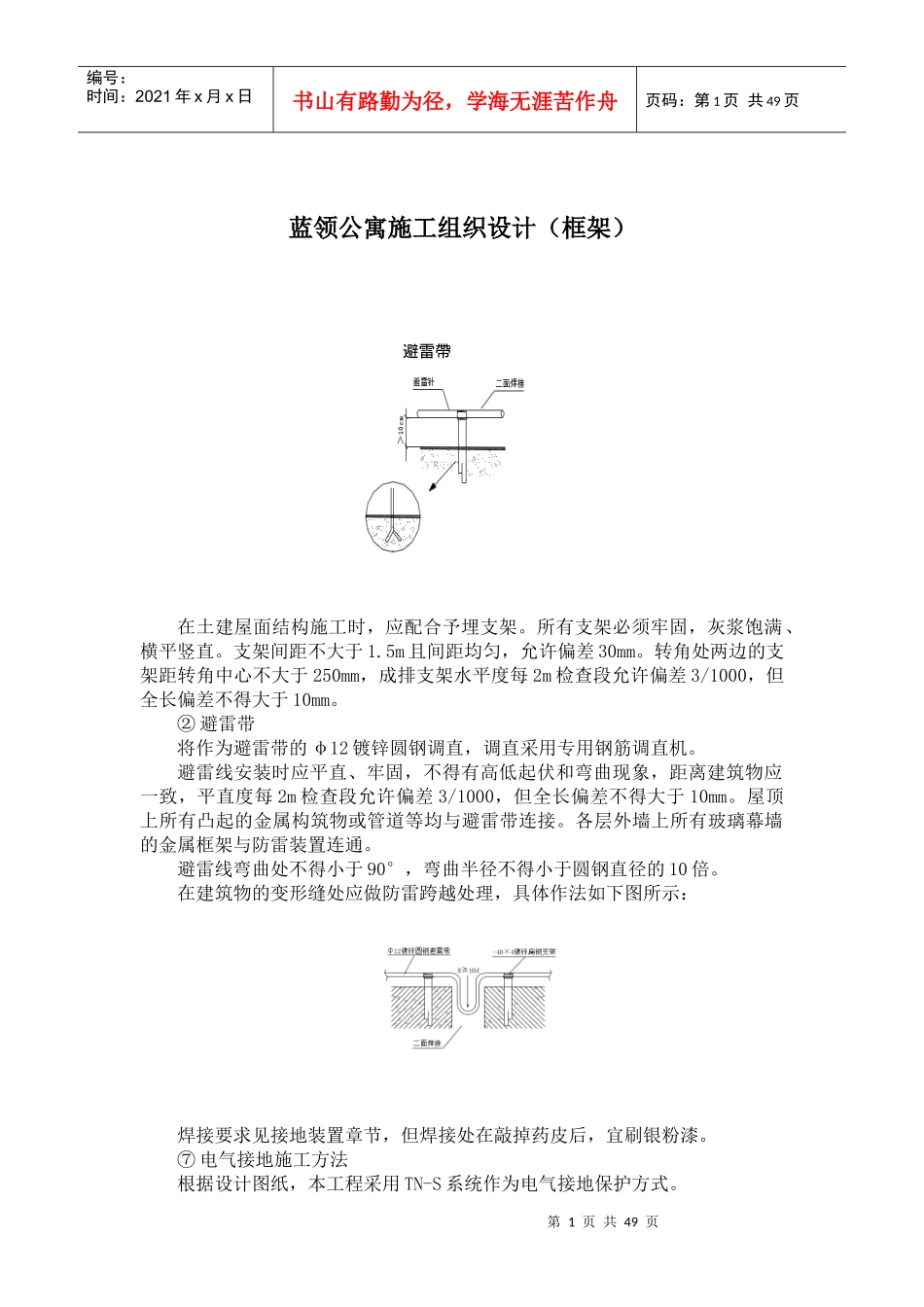

第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共49页蓝领公寓施工组织设计（框架）在土建屋面结构施工时，应配合予埋支架。所有支架必须牢固，灰浆饱满、横平竖直。支架间距不大于1.5m且间距均匀，允许偏差30mm。转角处两边的支架距转角中心不大于250mm，成排支架水平度每2m检查段允许偏差3/1000，但全长偏差不得大于10mm。②避雷带将作为避雷带的φ12镀锌圆钢调直，调直采用专用钢筋调直机。避雷线安装时应平直、牢固，不得有高低起伏和弯曲现象，距离建筑物应一致，平直度每2m检查段允许偏差3/1000，但全长偏差不得大于10mm。屋顶上所有凸起的金属构筑物或管道等均与避雷带连接。各层外墙上所有玻璃幕墙的金属框架与防雷装置连通。避雷线弯曲处不得小于90°，弯曲半径不得小于圆钢直径的10倍。在建筑物的变形缝处应做防雷跨越处理，具体作法如下图所示：焊接要求见接地装置章节，但焊接处在敲掉药皮后，宜刷银粉漆。⑦电气接地施工方法根据设计图纸，本工程采用TN-S系统作为电气接地保护方式。避雷帶第2页共49页第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共49页⑧当保护线（PE线）所用材质与相线相同时，PE线最小截面应符合下表要求，当PE线采用单芯绝缘导线时，按机械强度要求，截面不应小于：有机械性的保护时为4mm2，无机械性保护时为2.5mm2。PE线最小截面一览表相线芯线截面S(mm2)PE线最小截面S（mm2）S≤16S16≤S≤3516S>35S/2⑨所有外露的接地点、测试点，均应涂红色油漆并加挂薄铁皮制成的标志牌写明用途。⑩等电位连结的施工方法地下二层、地下一层设总体等电位连接端子箱，端子箱与接地装置焊接，从端子箱引出40*4镀锌扁钢与总进水管、出水管、空调风管等焊接。客房卫生间作等电位连接。接地电阻测试接地电阻测试仪型号采用ZC-28，在测试前，先将检流计的指针调零，再将倍率标准杆置于最大倍数，慢摇，同时调测量标度盘，使检流计为零。加速摇到120r/min左右，再调到平衡后，读标度盘的刻度，乘倍率就得所测的电阻值。注意电流探针的接线长度为40m，电位探测的接线长度为20m。（11）照明器具安装（A）施工程序施工准备→检查灯具→灯具支吊架制作安装→灯具安装→通电试亮→清理接线盒→开关、插座接线→开关、插座安装（B）施工准备各种型号规格的灯具及开关、插座必须符合设计要求和国家标准规定。灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆剥落，灯罩破裂，灯箱歪翘等现象。所有的灯具和开关、插座均应有产品合格证。安装灯具所需的支吊架必须根据灯具的重量选用相应规格的镀锌材料。施工机具配备齐全，已对各班组进行过技术交底。（C）灯具安装①灯具检查灯具的型号规格符合设计要求各种标志灯的指示方向正确无误；应急灯必须灵敏可靠。②嵌入式灯具安装按照设计图纸，配合装饰工程的吊顶施工确定灯位。如为成排灯具，应先拉好灯位中心线、十字线定位。成排安装的灯具，中心线允许偏差为5mm。在吊顶板上开灯位孔洞时，应先在灯具中心点位置钻一小洞，再根据灯具边框尺寸，扩大吊顶板眼孔，使灯具边框能盖好吊顶孔洞。轻型灯具直接固定在吊顶龙骨上，超过3kg的灯具需要设置灯具吊杆，吊杆采用φ8的镀锌圆钢丝杆。③吸顶式安装根据设计图确定出灯具的位置，将灯具紧贴建筑物顶板表面，使灯体完全遮盖住灯头盒，并用胀管螺栓将灯具予以固定。在电源线进入灯具进线孔处应第3页共49页第2页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共49页套上塑料胶管以保护导线。如果灯具安装在吊顶上，则用自攻螺栓将灯体固定在龙骨上。④3kg以上的灯具，必须有专门的支吊架，且支吊架安装牢固可靠。导线进入照明器具的绝缘保护良好，不伤线芯，连接牢固紧密且留有适当余量。⑤通电试亮灯具安装完毕且各条支路的绝缘电阻摇测合格后，方能进行通电试亮工作，通电后应仔细检查和巡视，检查灯具的控制是否灵活、准确；开关与灯具控制顺序是否相对应，如发现问题必须先断电，然后查找原因进行修复。通电运行24小时无异常现象，即可进行竣工验收。（D）开关插座安装<1...
