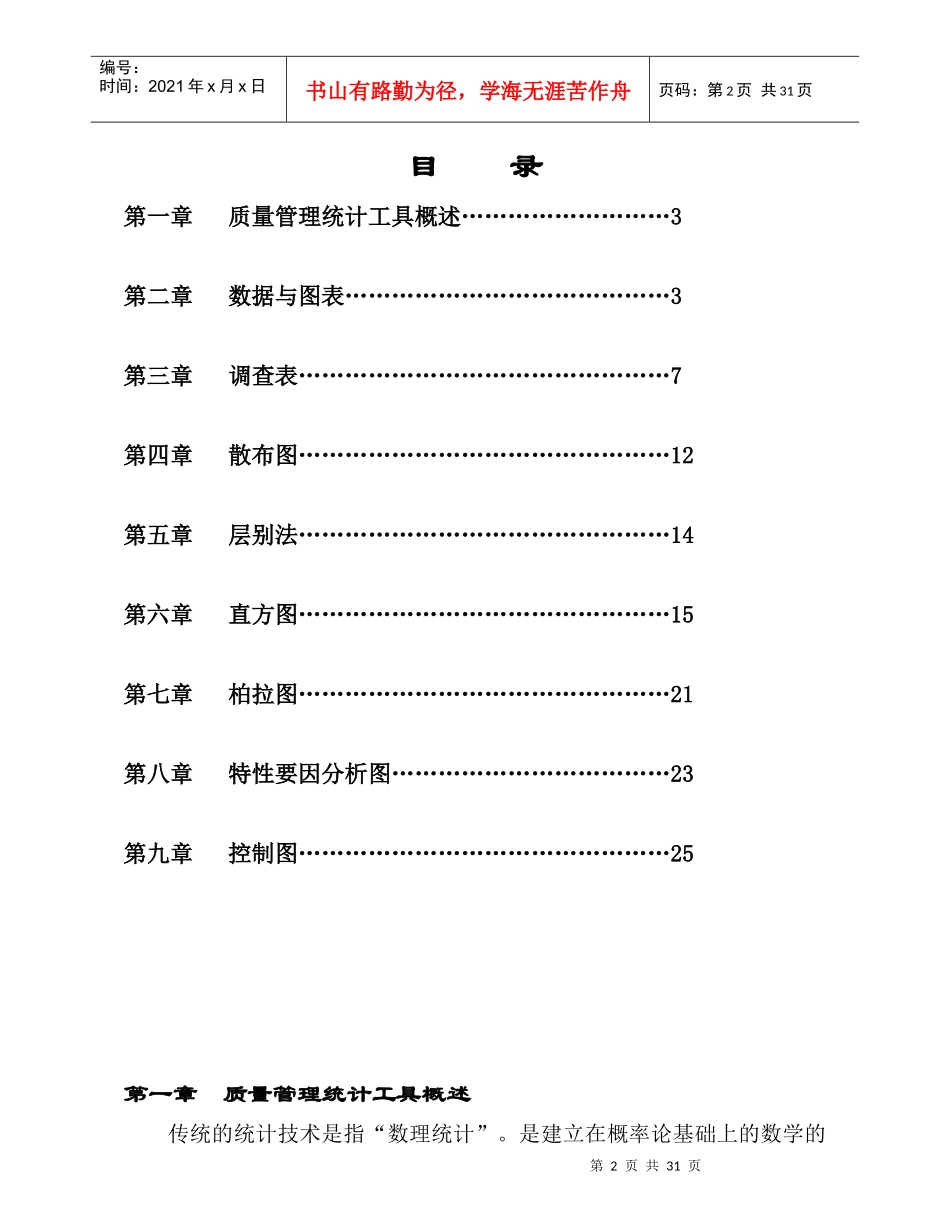

ABCCBAXUCLLCL第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页目录第一章质量管理统计工具概述………………………3第二章数据与图表……………………………………3第三章调查表…………………………………………7第四章散布图…………………………………………12第五章层别法…………………………………………14第六章直方图…………………………………………15第七章柏拉图…………………………………………21第八章特性要因分析图………………………………23第九章控制图…………………………………………25第一章质量管理统计工具概述传统的统计技术是指“数理统计”。是建立在概率论基础上的数学的第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页一门分支，是“研究如何以有效的方式去收集、整理和分析受到随机性影响的数据，以对所观察的问题做出推断、预测，直至采取决策及行动提供依据。”如抽样检验、实验设计、显着性检验、可靠性等都属数理统计的范畴。这里我们要感谢日本的质量管理者，他们在推行全面质量管理（TQM）中，首先打破统计技术就是数理统计的禁区，使一些难以登上大雅之堂的，但在现场能方便使用的图表或经整理的特征数据，也纳入统计技术的范畴。为区别起见，人们习惯将统计技术分成两大类：推断型统计技术：主要解决从样本如何推断总体。概率论和数理统计研究的对象大多属此类。描述型统计技术：主要利用数据的特征值或有关图表来描述事件。质量管理七种统计工具就属此类。第二章数据与图表一、数据＝事实质量管理八原则中的“基于事实的决策方法”原则强调：“有效决策是建立在数据和信息分析基础上的”。数据就是质量体系现状的事实的一部分，它也是统计技术的基础。二、数据的分类1.依特性计数型数据计量型数据2.依来源市场数据第4页共31页第3页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共31页制程数据检验数据3.依时间过去数据日常数据新数据三、应用数据须注意的重点1.搜集正确可用的数据2.避免个人主观的判断3.掌握事实的真相四、整理数据的方法1.机器整理法(计算机软件…)2.人工整理法(卡片、笔记…)3.实例说明五、整理数据的原则1.发生问题而要采取改善对策前，必须有数据作为依据。2.对于数据使用目的应清楚了解。3.当数据搜集完成后，应立即使用它。4.数据的整理与运用，改善前、改善后所具备的条件应一致。5.数据不可造假，否则问题将永远无法解决。六、图表的种类1.依使用目的：解析用图表管理用图表第5页共31页第4页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共31页计划用图表计算用图表统计用图表说明用图表2.依数据性质静态图表动态图表3.依表现内容系统图表预定图表记录图表统计图表4.依表示方法柱形图、面积图、扇形图、折线图….七、图表之功用1.利于多种复杂现象的相互比较。2.费很少时间可得明确的概念。3.快速显现变异，作为需改善的证据。4.容易制作，大家都可使用。5.对于专门知识不足的人，亦可了解。6.图表较文字可以使阅读者印入脑海。7.利于演讲、宣传、广告、加深印象。8.可用插补法求近似值。9.可供预测用。八、图表必备条件1.能把握全体2.简单明了3.能迅速了解4.正确的判断5.浮现对策第6页共31页第5页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共31页九、图表制作的原则1.制作前考虑事项确定目的掌握资料掌握情报阅读对象方便性、经久性、时间性符合正确、简洁、清楚原则2.制作应遵守的原则目的明确(清楚标示主题)数据特性掌握(固定、前后一致、正确性、适用性)图表之整体美观(单位、大小、点线、颜色…)要求标准化，力求实用性文词简洁(图文并茂，搭配突出）图表履历(制作单位、人员、时间、主题…)数值一般取三位数以下十、图表举例1.比较图冲压工场C.D.E.F.G零件返修率改善前、中、后柱形图比较图2.趋势图第7页共31页第6页共31页编号：时间：2021年x月x日...
